ECG Knowledge Assessment
Put your ECG knowledge to the test with our comprehensive quiz! This quiz covers various aspects of electrocardiography, including physiology, electrical circuits, and signal characteristics.
Whether you're a student, clinician, or enthusiast, you'll find challenges that enhance your understanding of cardiac fun
- Understanding ECG signals
- Electrical properties and circuits
- Biopotentials and sensors
Durata segmentului PR (PQ) din semnalul ECG reprezinta:
Durata repolarizarii muschiului atrial
Intarzierea impulsului electric la nivelul nodului atrio-ventricular
Durata depolarizarii muschiului atrial
D. Durata propagarii impulsului electric de la nodul sino-atrial la nodul atrio-ventricular
Circuitul electric echivalent pentru impedanta interfetei electrod - piele consta:
in conectarea in paralel a unui rezistor cu un condensator
In conectarea in parala a unui rezistor cu o bobina si un condensator
In conectarea in serie a unui rezistor cu un condensator
In conectarea in serie a unui rezistor cu o bobina
Care dintre afirmatii este adevarata pentru circuitul electric din figura de mai jos, folosit pentru masurarea semanlului ECG:

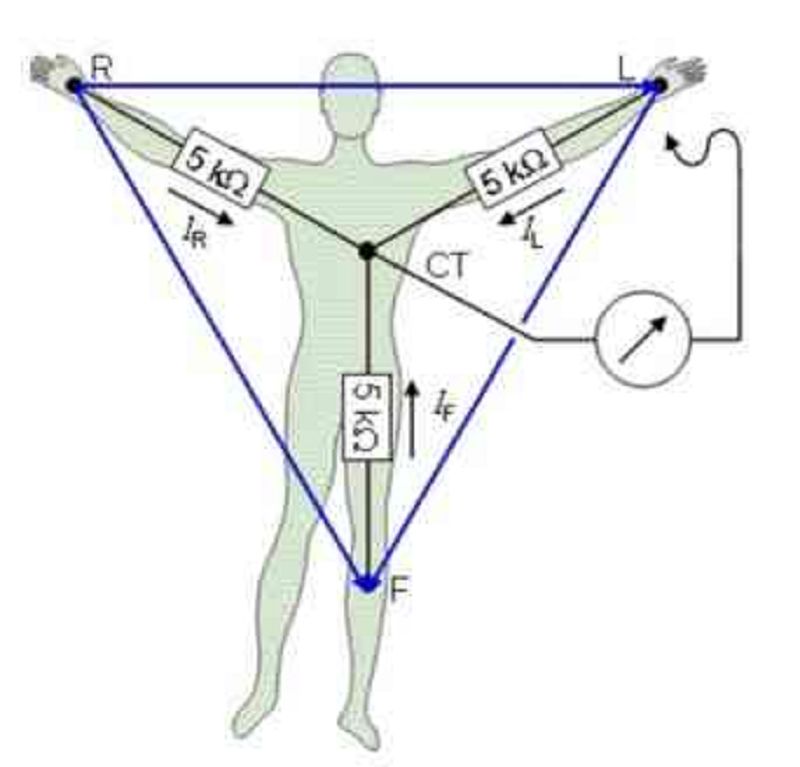

Potentialul electric aferent punctului CT (Central Terminal) reprezinta potentialul de referinta pentru masuratorile ECG unipolare precordiale
Potentialul electric aferent punctului CT (Central Terminal) reprezinta potentialul de referinta pentru masuratorile ECG unipolare augmentate
Potentialul electric aferent punctului CT (Central Terminal) reprezinta potentialul de referinta pentru masuratorile ECG bipolare
Potentialul electric aferent punctului CT (Central Terminal) nu reprezinta media aritmetica a potentialelor electrice inregistrate de cei trei electrozi (plasati pe maini si pe piciorul stang)

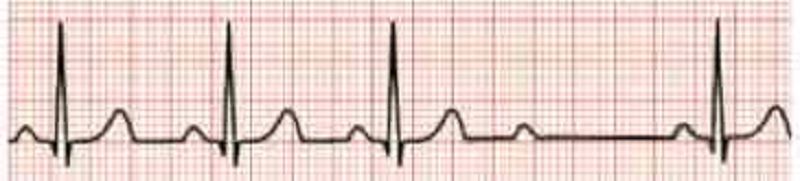

Caracteristicile semnalului ECG din figura de mai jos, indica:
Blocaj la nivelul nodului AV de grad II raport 2:1
Blocaj la nivelul nodului AV de grad II
Blocaj la nivelul nodului AV de grad II raport 3:1
Blocaj la nivelul nodului AV de grad III
Electrozii de suprafata din Ag/AgCl:
Se folosec in mod uzual in interiorul corpului
Au un grad de polarizare mic
Sunt doar de unica folosinta
Au un potential half-cell mare
Pentru o celula musculara cardiaca aflata in stare de repaus (potential electric constant la nivelul membranei celulare), densitatea de curent electric datorata difuziei:
Este data de miscarea ionilor de sodiu si potasiu sub influenta campului electric.
Este data de miscarea ionilor de sodiu si potasiu in directia gradientului de concentratie: din exterior spre interior celula si respectiv din interior spre exterior celula.
Nu este data de miscarea ionilor prin membrana celulara.
Este data de miscarea ionilor de sodiu si potasiu in directia gradientului de concentratie: din interior spre exterior celula si respectiv din exterior spre interior celula.
Care dintre urmatoarele afirmatii este adevarata atunci cand sunt comparate potentialele electrice de actiune pentru o celula pacemaker din nodul SA si o celula musculara din miocardul ventricular:
Ambele prezinta un platou la repolarizare
Pentru ambele potentialul electric la nivelul membranei este acelasi in starea de repaus
Pentru ambele potentialul electric la nivelul membranei este constant in starea de repaus
Au frecvente egale de depolarizare pentru o inima sanatoasa
Care dintre urmatoarele afirmatii legata de electrozii implantabili este falsa:
Au un grad de polarizare mai mare decat electrozii de suprafata
Sunt biocompatibili
In anumite aplicatii pot fi folositi atat pentru inregistrare de biopotentiale cat si pentru stimulare de tesut.
Sunt realizati din Ag/AgCl
Avantajul electrozilor de suprafata din Ag/AgCl cu hidrogel folositi pentru masurarea biopotentialelor este:
Au un potential half-cell mai mic ca in cazul electrizlor Ag/AgCl cu gel lichid
Sunt mai putin sensibili la artefacte de miscare fata de electrozii cu gel de electrod lichid
Au un timp de stabilizare a interfetei electrod-piele mai mic ca in cazul electrozilor cu gel lichid
Au o impedanta electrica a interfetei electrod-piele mai mica ca in cazul electrozilor cu gel lichid
Stiind ca potentialele electrice (la un moment dat) inregistrate de electrozii plasati in configuratia pentru masurarea derivatiei unipolare aVF sunt: 0.04 mV (picior stang), 0.12 mV (mana dreapta) si 0.06 mV (mana stanga), atunci potentialul de referinta folosit pentru a inregistra avF este:
0.05 mV
0.073 mV
0.08 mV
0.09 mV
Caracteristica unui senzor de a oferi aceeasi iesire cand intrarea este mentinuta aceeasi de-a lungul unor masuratori repetate, schimband conditiile externe (locul unde se fac masuratorile, operatorul care realizeaza masuratorile etc) se numeste:
Rezolutie
Precizie
Reproductibilitate
Acuratete
Care dintre urmatoarele structuri de la nivelul membranei celulare sunt responsabile pentru formarea potentialului electric de repaus (constant) al celulei:
Canalele ionice de tip poarta si pompele ionice active
Canalele ionice pasive si canalele ionice de tip poarta
Canalele ionice pasive si pompele ionice pasive
Pompele ionice active si canalele ionice pasive
Daca activitatea electrica a inimii este modelata cu ajutorul unui dipol (modelul dipolului cardiac) atunci biopotentialul inregistrat de derivatia bipolar D1 ECG:
Este suma vectoriala a D2 si D3
Este o proiectie a vectorului dipol pe directia de masurare
Are aceeasi directie cu vectorul dipol cardiac
Are aceeasi magnitudine cu cea a dipolului cardiac
Care dintre urmatoarele variante este circuitul electric echivalent corespunzator strcuturilor de la nivelul membranei celulare ce intervin in timpul depolarizarii:
0%
0
0%
0
0%
0
0%
0
Caracteristica senzorului care exprima diferenta intre valoarea masurata si cea reala:
Precizia
Rezolutia
Acuratetea
Senzitivitatea
O metoda prin care se poate minimiza prezenta interferentei de 50 Hz in masuratori de biopotentiale este:
Un dezechilibru cat mai mare intre impedantele electrice fromate de electrozii de masura si piele.
Impedante electrice de intrare mari pentru etajul de preamplificare
Plasarea cablurilor de masura cat mai departe unul fata de celalalt
Impedante electrice dintre electrozi si piele cat mai mari
Filtrul cel mai potrivit pentru a elimina interferenta de 50 Hz fara a afecta banda de frecventa corespunzatoare bio-potentialului inregistrat este un filtru:
Trece jos
Trece sus
Trece banda cu banda de trecere foarte ingusta
Opreste banda cu banda de oprire foarte ingusta

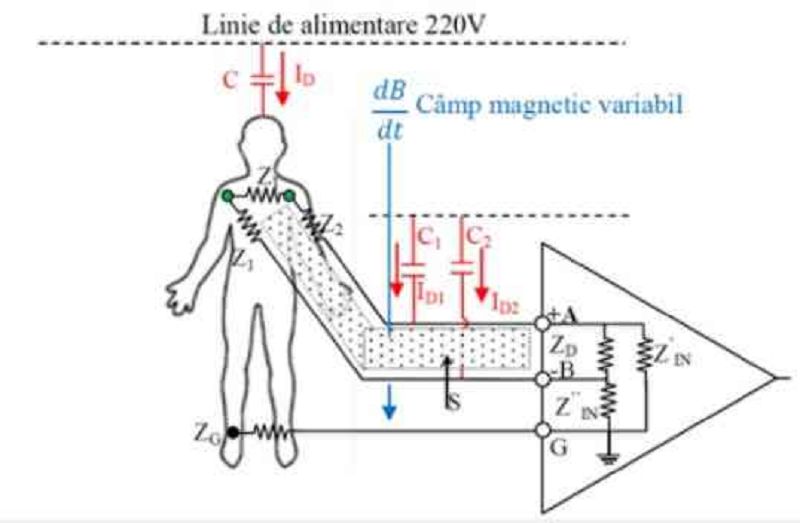

Care este conditia ca diferenta de potential la intrarile amplificatorului determinata de cuplajul capacitiv parazit dintre linia de alimentare cu energie electrica si cablurile de masura conectate la electrozi, sa fie zero (caz ideal)? (se considera nula impedanta electrica a corpului vazuta intre cei doi electrozi si cablurile de electrozi sunt foarte apropiate unul de celalalt).
Z1 si Z2 sa fie cat mai mici.
Curentii de deplasare determinati de cuplajul capacitiv parazit dintre linia de alimentare cu energie electrica si cablurile de masura conectate la electrozi, sa fie egali
C1=C2
Impedantele electrice formate intre electrozii de masura si piele, sa fie egale
Principala limitare a metodei neinvazive de obtinere a semanlului fECG este?
Poate fi folosita doar in timpul nasterii
Nu poate fi folosita pentru monitorizare continua
Presupune transmiterea unei energii mecanice in corp
Raport semnal zgomot foarte mic
Care dintre urmatoarele afirmatii este adevarata in legatura cu un amplificator de izolatie:
Nu previne bucle de masa
Tensiunea de strapungere tinde catre zero.
Nu asigura izolare galvanică a pacientului
Prezinta curenti de scurgere foarte mici

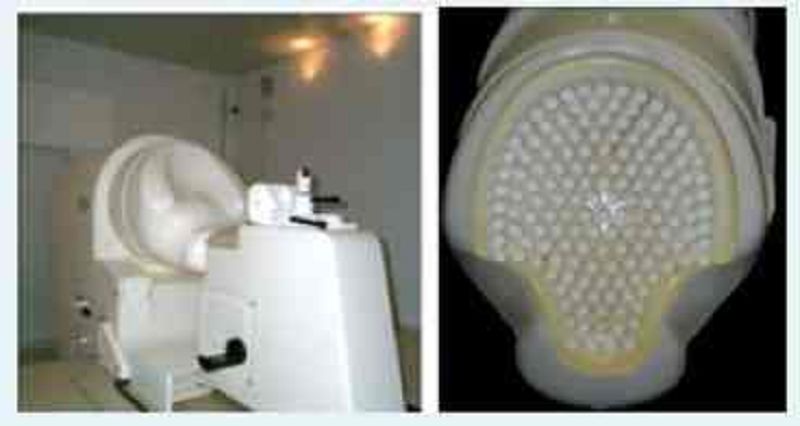

Echipamentul medical prezentat in imaginile de mai jos este folosit pentru a masura:
Miscarile fatului.
Magnetomiograma materna
Electrocardiograma si electroencefalograma fetala
Magnetocardiograma fetala
Curentul de scurgere la atingere:
Este curentul ce circula de la carcasă sau alte părți accesibile operatorului / pacientului, exceptând conexiunile de pe pacient, prin conductorul de protecție, la pământ.
Este curentul ce circula de la carcasă sau alte părți accesibile operatorului / pacientului, exceptând conexiunile de pe pacient, printr-o cale externă alta decât cea a conductorului de protecție, la pământ sau la altă parte a carcasei.
Este curentul ce circula de la conexiunile de pe pacient, prin pacient la carcasa.
Este curentul ce circula de la conexiunile de pe pacient, prin pacient la pământ.
Obtinerea semnalului ECG fetal neinvaziv se realizeaza:
Prin plasarea unui electrod pe scalpul fatului
B. Prin plasarea unei matrice de electrozi pe abdomenul matern
Prin plasarea unui senzor cu ultrasunete pe abdomenul matern
Prin plasarea a trei electrozi, pentru masurarea derivatiilor D1, D2 si D3 pe corpul matern
Echipamentul medical folosit pentru monitorizarea electronica a ritmului cardiac fetal (folosit standard in practica clinica este):
Puls oximetrul
Stetoscopul electronic
Electrocardiograf invaziv (STAN)
Cardiotocograful

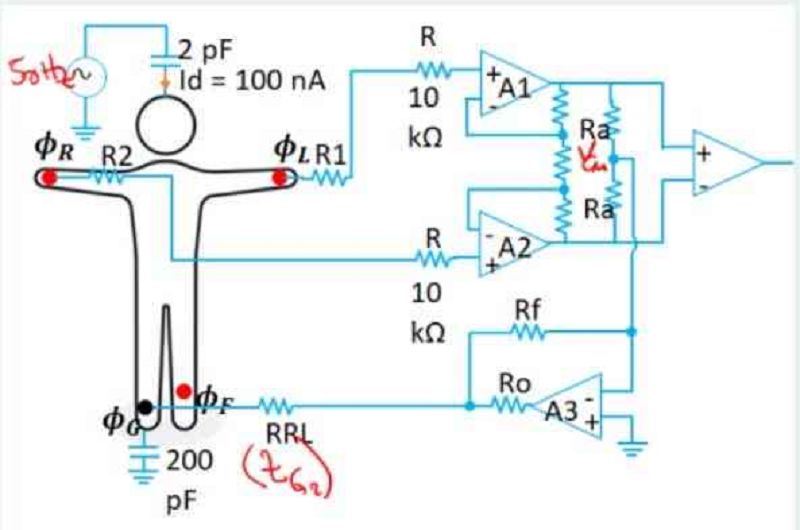

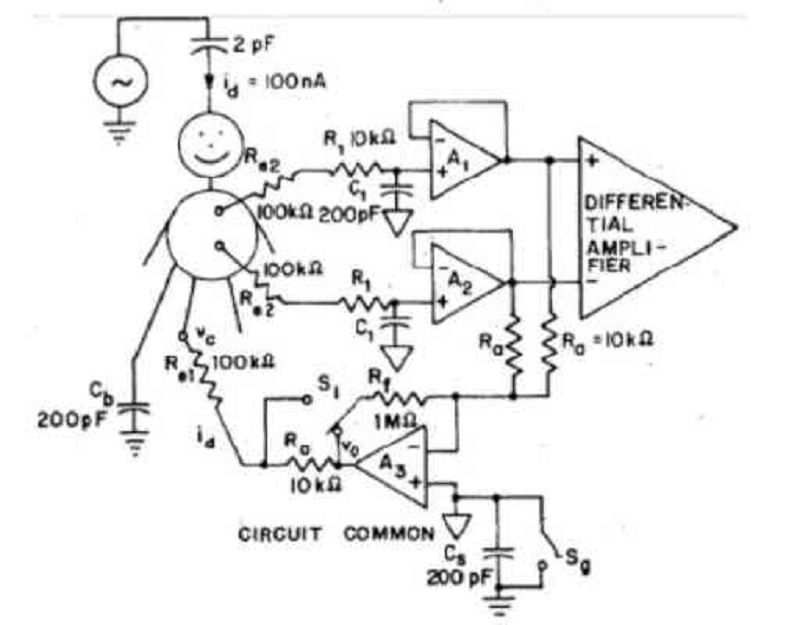

Care afirmatie este adevarata?
Prin cresterea factorului de amplificare a amplificatorului A3 se micsoreaza interferenta de 50 Hz (tensiunea de mod comun)
Amplificatoarele A1 si A2 asigura o impedanta mica de intrare pentru amplificatorul de instrumentatie.
Prin intermediul amplificatorului A3 nu se introduce in corp un curent pentru a anula curentul de deplasare Id si pentru a minimiza interferenta de 50 Hz.
Cu cat exista un dezechilibru mai mare intre R1 si R2 cu atat interferenta de 50 Hz la iesirea amplificatorului de instrumentatie este mai mica
Funcția Delta S este folosită pentru a determina:
Durata unui segment de semnal selectat
Indexul ultimului eșantion dintr-un segment de semnal selectat
Indexul primului eșantion dintr-un segment de semnal selectat
Numărul de eșantioane dintr-un segment de semnal selectat

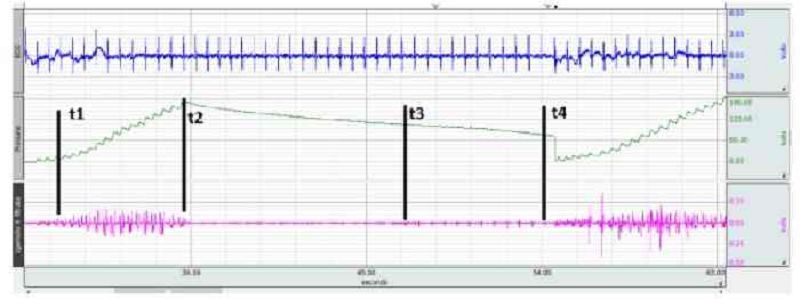

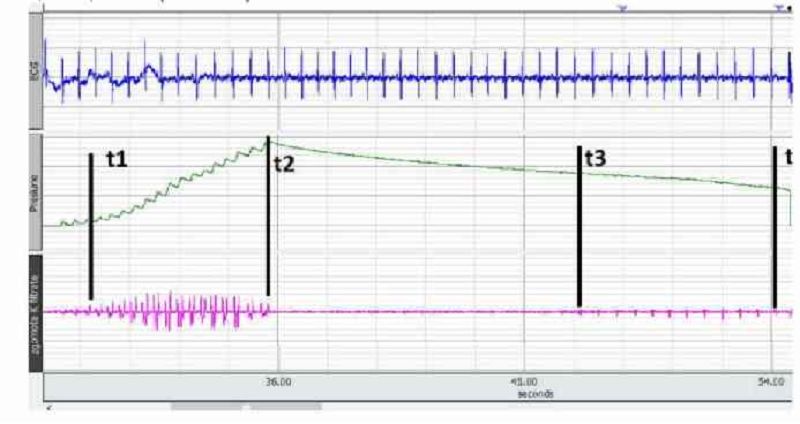

Pentru figura de mai jos, momentul de timp la care se face citirea presiunii diastolice pe canalul de presiune este:
T2
T1
T4
T3
Care dintre urmatoarele afirmatii este falsa, pentru metoda sfigmomanometrică?
Se umflă manșeta până când presiunea aerului devine mai mare decât presiunea diastolica
Se umflă manșeta până când presiunea aerului devine mai mare decât presiunea sistolica
Se umflă manșeta până când vasul de sânge este complet blocat
Se umflă manșeta până când nu se mai aude niciun zgomot Korotkoff
Ionii responsabili pentru activarea proteinelor de miosina si actina, deci pentru procesul de contractie a unui muschi scheletic sunt ioni de :
Sodiu
Calciu
Clor
Potasiu
Modulul Biopac folosit pentru a înregistra temperatura este:
PPG100C
TEM100C
EOG100C
SKT100C

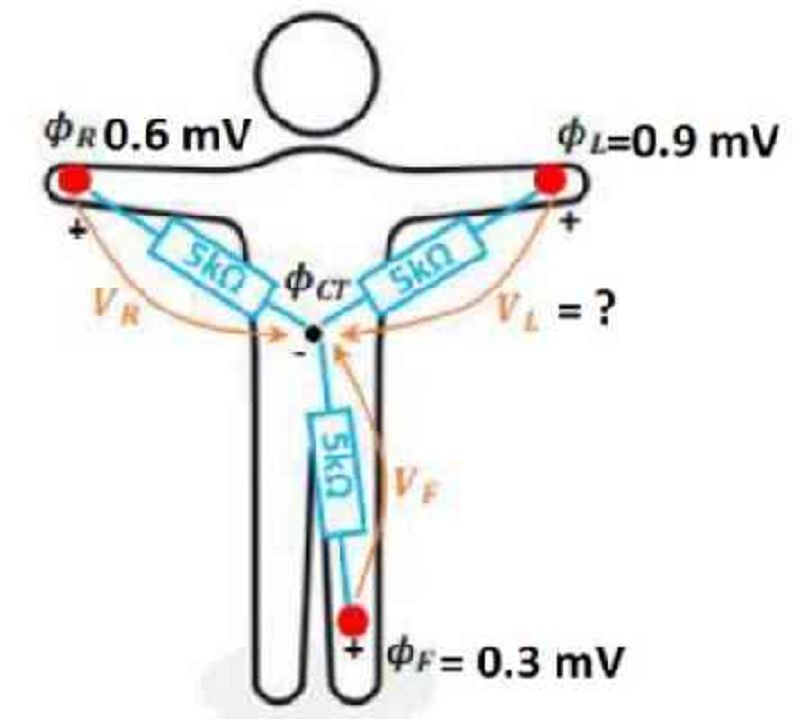

Pentru figura de mai jos cat este valoarea derivației ECG unipolare VL ?
-0.3 mV
0.9 mV
0.45 mV
0.3 mV

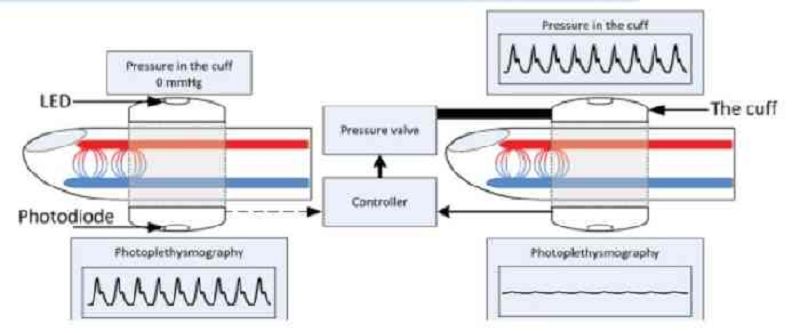

Senzorul folosit în laborator pentru a inregistra semnalul fotopletismograma:
Măsoară deformări cu ajutorul unui cristal piezoelectric
Măsoara intensitatea luminii care reușește să treacă prin țesut
Măsoară intensitatea lumnii reflectate înapoi la el
Măsoară variația impedanței electrice
Zgomotele Korotkoff înregistrate în timpul estimării indirecte a presiunii sângelui:
Sunt generate de vibrația pereților vasului de sânge la curgerea turbulentă a sângelui
Se aud când presiunea aerului din manșetă este mai mare decât presiunea sistolică
Se aud când presiunea aerului din manșetă este mai mică decât presiunea diastolică
Sunt generate de închiderea și deschiderea valvelor de la nivelul inimii

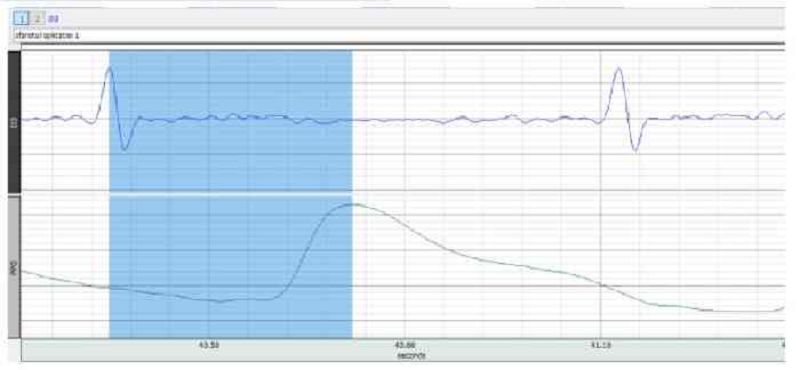

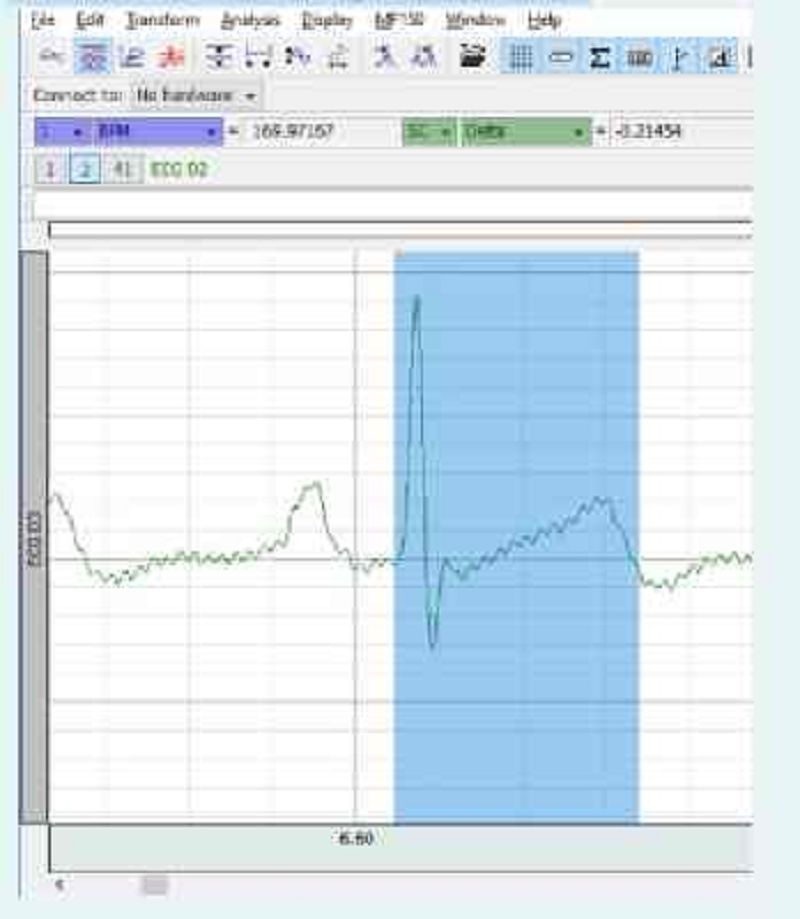

Durata segmentului selectat in figura este folosit pentru a determina:
Pulse transit time
Durata sistolei ventriculare
Ritmul cardiac
Durata diastolei ventriculare
Intervalul PR (PQ) dintr-un semnal ECG reprezintă:
Durata de propagare a impulsului electric de la nodul SA la nodul AV
Durata diastolei atriale
Durata sistolei ventriculare
Durata întârzierii impulsului electric la nivelul nodului AV
Stiind ca potentialele electrice (la un moment dat) inregistrate de electrozii plasati in configuratia pentru masurarea derivatiei unipolare aVF sunt: 0.04 mV (picior stang), 0.12 mV (mana dreapta) si 0.06 mV (mana stanga), atunci avF este:
0.08 mV
- 0.05 mV
- 0.033 mV
0.09 mV
Porțiunea de semnal ECG selectată în figura de mai jos reprezinta:
Diastola ventriculară
Sistola atrială
Diastola atrială
Sistola ventriculară
Dacă în Acqknowledge se selectează intervalul între două unde R consecutive dintr-un semnal ECG și durata acestuia este de 800 ms, atunci care este funcția folosită pentru determinarea frecvenței cardiace exprimată în Hz și cât este valoarea acesteia (Hz) ?
Freq / 1.25
Freq / 0.00125
Freq / 75
BPM / 75
Un modul DA100C folosit pentru a achiziționa forța musculară are următoarele setări hardware: Gain- 5000, LP1-10 Hz, LP2-300 Hz și HP- 0.05 Hz. Care este banda de frecvențe în care modulul face achiziția?
0.05 Hz - 150 Hz
0.05 Hz - 5 Hz
0.05 Hz- 10 Hz
0.05 Hz - 300 Hz
Durata intervalului PR, determinată din semnalul ECG, reprezintă:
Durata repolarizării atriale
Durata depolarizării ventriculare
întârzierea impulsului electric la nivelul nodului atrio-ventricular
Durata propagării impulsului electric de la nodul sino-atrial la la nodul atrio-ventricular
O unitate motorie este definită ca:
Un nerv motor si toate fibrele musuclare inervate de acesta
Toti nervii motori care inervează un mușchi
Totalitatea fibrelor musculare dintr-un mușchi
Doi nervi motori și fibrele musculare inervate de aceștia
Pentru a achiziționa forța cu sistemul BIOPAC este nevoie de: (pe langa unitatea MP150 și modulul UIM100C):
3 electrozi, un modul EMG100C , un modul DA100C
3 electrozi și un modul DA100C
Dinamometru, un modul DA100C
Dinamometru, un modul EMG100C , un modul DA100C
De câți electrozi este nevoie pentru a înregistra simultan derivația bipolara ECG D1 si derivațiile unipolare augmentate aVR și aVF?
6
5
3
4
Funcția Time din Acqknowledge indică
Valoarea amplitudinii ultimului eșantion dintr-o selecție de eșantioane
Valoarea momentului de timp corespunzator ultimului eșantion dintr-o selecție de eșantioane
Durata de timp corespunzătoare unei selecții de eșantioane
Valoarea momentului de timp corespunzator primului eșantion dintr-o selecție de eșantioane
Pentru potențialul de acțiune al celulelor musculare ventriculare, porțiunea de platou care apare în timpul repolarizării este determinat de:
Ionii de calciu care ies din celulă
Ionii de calciu care intră în celulă
Ionii de potasiu care intră în celulă
Ionii de sodiu care intră în celulă
De cati electrozi este nevoie pentru a Tnregistra derivatiile unipolara precordiale V1, V3 si V6?
4
5
6
3
Un modul EMG100C folosit pentru a achizitiona forta musculara are urmatoarele setari hardware: Gain- 5000, LP-500 Hz, HP1 - 10 Hz �i HP2 - 100 Hz si filtrul notch 50Hz activ. Frecventa de e�antionare este de 500Hz. Care este banda de frecvente Tn care modulul face achizitia corect (fara alliasing)?
100 Hz - 250 Hz
10 Hz - 50 Hz
100 Hz - 500 Hz
10 Hz - 500 Hz
Daca 1n Acqknowledge se selecteaza ?i se masoara duratele urmatoarelor porj:iuni dintr-un semnal ECG: interval PR= 1 00ms interval QT =400 ms sfarsitul undei T si inceputul urmatoarei unde R = 0.6 s atunci raportul dintre sistola ?i diastola ventriculara este:
6
0.66
1.5
4
Functia P-P din Acqknowledge indica
Valoarea amplitudinii ultimului e?antion dintr-o selectie de e?antioane
Valoarea amplitudinii primului e?antion dintr-o selectie de e?antioane
Diferenta dintre momentul de timp corespunzator primului e?antion ?i eel corespunzator ultimului e?antion, dintr-o selectie de e?antioane
Diferenta dintre amplitudinea maxima ?i cea minima dintr-o selectie de esantioane
Stiind ca potentialele electrice (la un moment dat) inregistrate de electrozii plasati pe piciorul stang, mana dreapta si mana stanga sunt 0.03 mV, 0.12 mV �i respectiv 0.06 mV, atunci potentialul de referinta pentru derivatiile ECG unipolare precordiale este:
0.05 mV
0.07mV
0.08 mV
0.09 mV

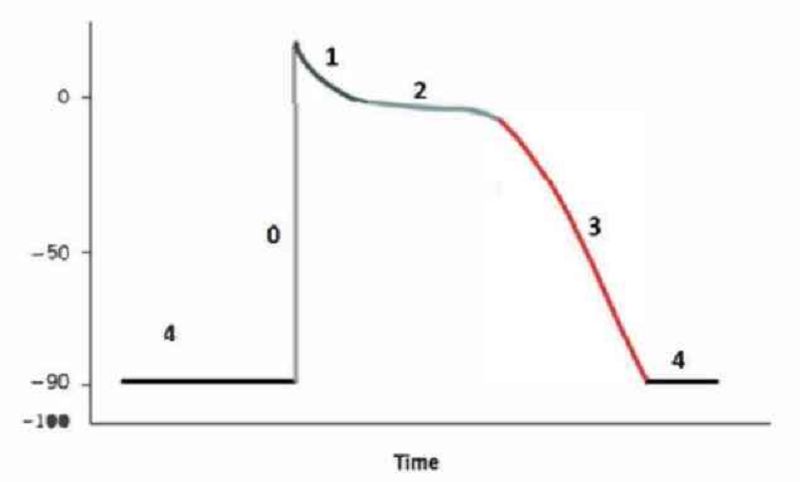

Pentru potentialul de actiune din figura de mai jos, regiunea 2 este determinata de:
Ionii de calciu care ies din celula si ionii de sodiu care intra in celula
Ionii de calciu care intra in celula si ionii de potasiu care ies din celula
Ionii de calciu care intra in celula si ionii de sodiu care ies din celula.
Ionii de calciu care ies din celula si ionii de potasiu care intra in celula
Pentru a achizitiona forta cu sistemul BIO PAC este nevoie de: (pe langa unitatea MP150 �i modulul UIM100C):
Dinamometru, un modul EMG100C, un modul DA100C
3 electrozi, un modul EMG100C, un modul DA100C
3 electrozi �i un modul DA 1 00C
Dinamometru, un modul DA100C
Figura de mai jos prezinta urmatoarele semnale: ECG, presiunea aerului, sunete Korotkoff. Care dintre cele 4 momente de timp din figura (t1, t2, t3 sau t4 ) este utilizat pentru a estima presiunea sistolica?
T1
T2
T4
T3
Durata portiunii de semnal ECG selectata in figura de mai jos reprezinta:
Durata de propagare a impulsului electric de la nodul SA la nodul AV
Sistola ventriculara
Diastola atriala
Intarzierea impulsului electric la nivelul nodului AV
Pentru modulul din figura, ce reprezinta elementul indicat cu??
Reglaj de filtrare
Reglaj amplificare
Reglaj canal analogic de intrare
Reglaj de offset
Care din urmatoarele functii calculeaza numarul batailor pe minut?
Delta
Sample
Delta S
BPM
Ce modificari morfologice in semnalul ECG apar atunci cand atriile nu se mai contracta?
Missing T wave
Missing U wave
The absence of QRS
Missing P wave
P wave is harper
Traductorul fotoelectric
Se utilizează pentru măsurarea ECG
Convertește informațiile electrice în informații optice
Efectuează o analiză optică pe piele
Generează un fascicul de lumină prin piele și măsoară cantitatea de lumină reflectată
Unda T este
O deviere a liniei izoelectrice
Ultima parte a repolarizării ventriculare
Depolarizarea ventriculară
Depolarizarea atrială
Care afirmatie este adevarata pentru sistemul de masurare a presiunii sangvine prezentat in figura:
Estimarea presiunii sangvine se realizeaza prin prelucrarea digitala a semnalului fotopletismograma
B. Pentru estimarea presiunii sangvine, presiunea aerului din mansetaeste constanta astfel incat curgerea sangelui sa fie oprita
Se estimeaza doar presiunile sistolica si diastolica
Pentru estimarea presiunii sangvine, presiunea aerului din manseta variaza astfel incat curgerea sangelui sa fie constanta
Pentru ECG unipolar derivatia aVL
Referinta (-) este formata prin conectarea impreuna a electrozilor de pe mana dreapta si de pe picioare prin rezistente egale
Referinta (-) este data de electrodul plasat pe piciorul drept
Referinta (-) este formata prin conectarea impreuna a electrozilor de pe mana dreapta si de pe piciorul stang prin rezistente egale
Referinta (-) este formata prin conectarea impreuna a electrozilor de pe maini si de pe piciorul stang prin rezistente egale
Filtrul Notch folosit pentru eliminarea interferentei de 50 Hz (si armonici) din masuratorile de biopotential (ex. In cazul electrocardiografului)
Are o caracteristica in frecventa corespunzatoare unui filtru opreste banda
Elimina, ideal, o banda larga de frecvente
Niciun raspuns corect
Este un filtru trece banda
Care dintre urmatoarele afirmatii este adevarata in legatura cu circuitul electric din figura folosit pentru minimizarea interferentei de 50 Hz din masuratori de biopotentialeȘ
Tensiunea de mod comun, vc, creste daca comutatoul S1 comuta in sus
Tensiunea de mod comun, vc, creste o data cu creșterea castigului amplificatorului A3
Tensiunea de mod comun, vc, scade o data cu creșterea castigului amplificatorului A3
Tensiunea de mod comun, vc, scade daca se mareste valoarea rezistorului Ro
Caracteristica senzorului care exprima diferenta intre valoarea masurata si cea reala:
Rezolutia
Senzitivitatea
Precizia
Acuratetea
Pentru o persoana cu pierdere de auz, pragurile de audibilitate pentru conductie aeriana se suprapun peste cele pentru conductie osoasa, si sunt mai mari de 25 dB (audiograma a fost obtinuta cu un audiometru cu tonuri pure). Putem spune ca:
Sunt afectate doar urechile externa si medie
Are pierdere de auz data doar de patologie neurosenzoriala
Are pierdere de auz mixta, data si de patologie neurosenzoriala si de patologie de conductie
Este imposibil sa se obtina o audiograma cu cele doua tipuri de praguri plasate astfel.
In audiometria subiectiva cu tonuri pure, subiectivitatea este data de
Echipamentul de diagnostic folosit
De toate cele trei
De examinator (audiolog)
De pacient
Rolul urechii medii este:
De a face impedanta acustica a urechii externe sa fie mai mare decat cea a urechii interne
De a egaliza impedantele acustice ale urechilor externe si medii
De a egaliza impedantele acustice ale urechilor externe si interne
De a face impedanta acustica a urechii externe sa fie mai mica decat cea a urechii interne
Conditia ca interferenta de 50 Hz sa nu fie prezenta (cazul ideal) in masuratori de biopotential (ECG, EMG, etc) atunci cand aceasta este indusa prin cablurile de conectare la electrozi este:
Impedantele electrice de intrare in amplificator sa fie cat mai mici
Impedantele electrice ale interfetelor dintre electrozii de masura si piele sa fie egale
Sa existe un dezechilibru intre impedantele electrice ale interfetelor dintre electrozii de masura si piele
Impedanta electrica de iesire a amplificatorului sa fie mare
Care dintre urmatoarele afirmatii este adevarata atunci cand sunt comparate potentialele electrice de actiune pentru o celula pacemaker din nodul SA si o celula musculara din miocardul ventricular:
Pentru ambele potentialul electric la nivelul membranei este constant in starea de repaus
Ambele prezinta un platou la repolarizare
Pentru ambele potentialul electric la nivelul membranei este acelasi in starea de repaus
Au frecvente egale de depolarizare pentru o inima sanatoasa
Daca activitatea electrica a inimii este modelata cu ajutorul unui dipol atunci derivatia I ECG este:
Are aceeasi directie cu vectorul dipol
Este suma vectoriala a D2 si D3
Magnitudinea dipolului
Este o proiectie a vectorului dipol pe directia de masurare
Elementele de circuit folosite ca limitatoare de tensiune (protectie la tensiuni mari pentru echipamentele de diagnostic ce achizitioneaza biopotentiale) sunt:
Doua diode conectate in paralel si in antifaza
Doua bobine conectate in serie
Doua rezistente conectate in paralel
Doua diode Zener conectate in serie si in antifaza
Electrozii de suprafata din Ag/AgCl:
Au un grad de polarizare mic
Se folosec in mod uzual in interiorul corpului
Au un potential half-cell mare
Sunt doar de unica folosinta

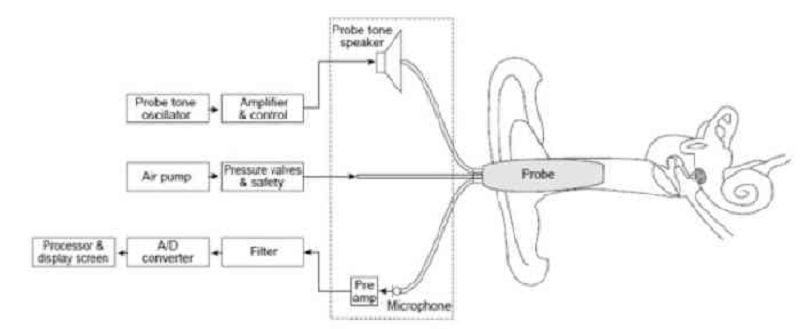

Pentru echipamentul de diagnostic din figura:
Prin difuzor se prezinta stimuli de vorbire
Pompa de aer este folosita doar pentru a creste presiunea aerului din canalul auditiv extern
Microfonul inregistreaza sunetele reflectate de mebrana timpanica
Microfonul inregistreaza sunetele externe si le trimite catre canalul auditiv extern
{"name":"EIM TEST CURS", "url":"https://www.quiz-maker.com/QPREVIEW","txt":"Put your ECG knowledge to the test with our comprehensive quiz! This quiz covers various aspects of electrocardiography, including physiology, electrical circuits, and signal characteristics.Whether you're a student, clinician, or enthusiast, you'll find challenges that enhance your understanding of cardiac function and the technology used to monitor it. Test yourself on topics such as:Understanding ECG signalsElectrical properties and circuitsBiopotentials and sensors","img":"https:/images/course2.png"}
