Se consideră un etaj de amplificare RF echipat cu un circuit rezonant derivaţie acordat pe frecvența fo . La intrarea etajului se aplică semnalul: ui(t) = U0 cos ω0 t + Up (1 + mp cos ωmp t ) cos ωp t, Unde primul termen reprezintă semalul util nemodulat iar al doilea co componentă de frecvență foarte joasă. În condițiile în care semnalele de la intrare sunt relativ mari dispozitivul activ poate fi aproximat prin dezvoltarea în serie: In urma analizei efectuate s-a constatat că, la ieșire, semnalul util este modulat cu componente provenind de la semnalul de foarte joasă frecvență. Se afirmă că perturbația care rezultă cu componenta având frecvența fb poate fi atenuată prin:

A. Modificarea nivelului tensiunii Ub.

B. Modificarea nivelului tensiunii U0

C. Modificarea raportului a2/a1;

D. Introducerea unor filtre pe căile pe care semnalul de joasă frecvență ajunge la intrarea etajului analizat; E. Modificarea raportului a3/a1;

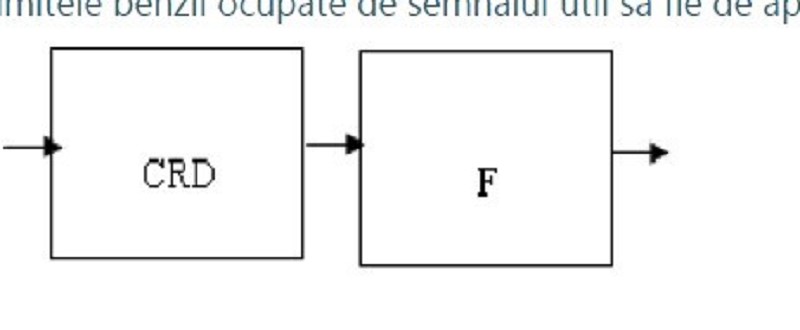

Fie un RR-MA cu o SF de tip superheterodină care lucrează în gama de frecvenţe 2MHz..3MHz. Semnalul modulator are componente în banda 300 Hz – 3000 Hz, iar frecvenţa intermediară este de 455kHz. Amplificatorul de FI are schema din figura alăturată, unde CRD este circuitul de sarcină al Schimbătorului de Frecvenţă iar F este un FTB cu selectivitate concentrată care include şi circuitele de adaptare. F asigură o atenuare de 26 dB la canalele adiacente şi de 2 dB la limitele benzii ocupate de semnalul util. Valoarea factorului de calitate al CRD (circuit acordat pe fi ) astfel încât atenuarea totală la limitele benzii ocupate de semnalul util să fie de aproximativ 3dB este:

Fie un RR pentru semnale MA de radiodifuziune cu o SF de tip superheterodină care lucrează în gama de frecvenţe 2MHz..3MHz. Se consideră că semnalul modulator are componente în banda 300 Hz – 3000 Hz, distanţa dintre două emisiuni vecine este de 9 kHz iar frecvenţa intermediară este de 455kHz. Amplificatorul de FI are schema din figura alăturată, unde CRD este circuitul de sarcină al Schimbătorului de Frecvenţă iar F este un Filtru Trece Bandă cu selectivitate concentrată care include şi circuitele de adaptare. F asigură o atenuare de 26 dB la canalele vecine (adiacente) şi de 2 dB la limitele benzii ocupate de semnalul util. Din alte calcule a rezultat că valoarea factorului de calitate al CRD (care este acordat pe fi ) este egală cu 20. Atenuarea minimă a perturbaţiilor de pe frecvenţa canalului adiacent este:

Fie un RR pentru semnale MA de radiodifuziune cu o SF de tip superheterodină care lucrează în gama de frecvenţe 2MHz..3MHz. Se consideră că semnalul modulator are componente în banda 300 Hz – 3000 Hz, distanţa dintre două emisiuni vecine este de 9 kHz iar frecvenţa intermediară este de 455kHz. Amplificatorul de FI are schema din figura alăturată, unde CRD este circuitul de sarcină al Schimbătorului de Frecvenţă iar F este un Filtru Trece Bandă cu selectivitate concentrată care include şi circuitele de adaptare. F asigură o atenuare de 26 dB la canalele vecine (adiacente) şi de 2 dB la limitele benzii ocupate de semnalul util. Din alte calcule a rezultat că valoarea factorului de calitate al CRD (care este acordat pe fi ) este egală cu 15. Atenuarea minimă a perturbaţiilor de pe frecvenţa canalului adiacent este

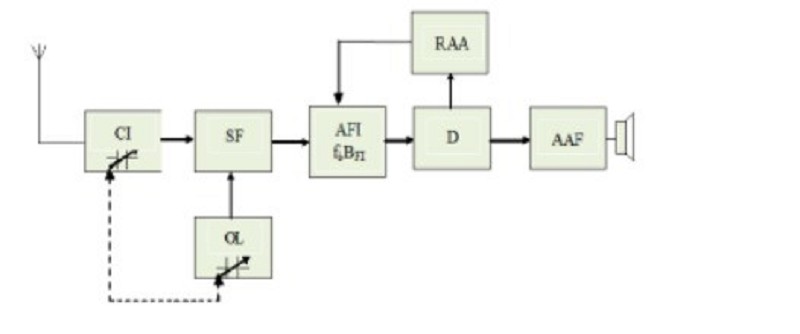

Se consideră un RR superheterodină cu schema bloc dată mai jos destinat gamei de unde scurte (2,3…26,1 MHz). Frecvența intermediară este de 455kHz iar factorul de calitate al circuitului de intrare are valoarea Q=10. În sub-gama de 9,0 … 13,1 MHz există o emisiune care urmează a fi recepționată, care are frecvenţa purtătoare egală cu 12 MHz. Utilizatorul constată că recepționează această emisiune la mai multe frecvenţe din gamă menționată. Precizaţi care sunt aceste frecvenţe:
