Vilka entreprenadformer är utförandeentreprenader?
Mycket delad entreprenad
Delad entreprenad
Generalentreprenad
Samordnad generalentreprenad
Totalentreprenad
Vilken entreprenadform?
Beställaren har tar fram färdiga bygghandlingar och har konstruktionsansvar.
Beställaren sköter upphandlingen med entreprenörer som i
sin tur sköter upphandling med underentreprenörer. Här avlastas beställaren på en
hel del ansvar.
sin tur sköter upphandling med underentreprenörer. Här avlastas beställaren på en
hel del ansvar.
Mycket delad entreprenad
Delad entreprenad
Generalentreprenad
Samordnad generalentreprenad
Totalentreprenad
Vilken entreprenadform?
Beställaren tar fram en rambeskrivning med funktionskrav på entreprenaden. Entreprenörerna själva står för detaljprojekteringen av entreprenaden.
Beställaren har varken projekterings eller funktionsansvar
Mycket delad entreprenad
Delad entreprenad
Generalentreprenad
Samordnad generalentreprenad
Totalentreprenad
Vilken entreprenadform?
Beställaren tar fram bygghandlingar. Beställaren upphandlar entreprenörerna och skriver kontrakt med dessa. Efter detta så övertat byggentreprenören kontrakten.
Mycket delad entreprenad
Delad entreprenad
Generalentreprenad
Samordnad generalentreprenad
Totalentreprenad
Vilken entreprenadform?
Beställaren har projekteringsansvar och tar fram bygghandlingar. Beställaren upphandlar en generalentreprenör som I sin tur upphandlar underentreprenörerna.
Generalentreprenören har samordningsansvar, beställaren har konstruktionsansvar.
Entreprenörerna har endast ansvar för att utförandet och installationerna sker enligt bygghandlingarna.
Mycket delad entreprenad
Delad entreprenad
Generalentreprenad
Samordnad generalentreprenad
Totalentreprenad
Vilken entreprenadform?
Beställaren tar fram färdiga bygghandlingar, upphandlar alla delar av entreprenaden, har konstruktionsansvar och samordningsansvar.
Entreprenören har endast ansvar för utförandet och att installationerna utför enligt bygghandlingarna.
Mycket delad entreprenad
Delad entreprenad
Generalentreprenad
Samordnad generalentreprenad
Totalentreprenad
I vilken ordning produceras handling?
Förfrågningsunderlag
3
Bygghandling
2
Relationshandling
4
Preliminär Handling
1

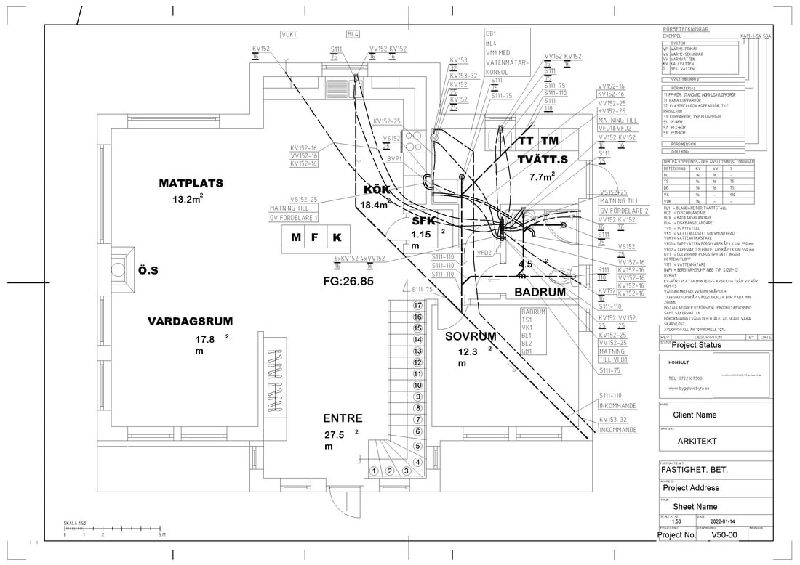

Flödesscheman, prinscipscheman, stamscheman är exempel på vadå?
Planritning
Detaljritning
Systemritning
Sektions-och snittritning

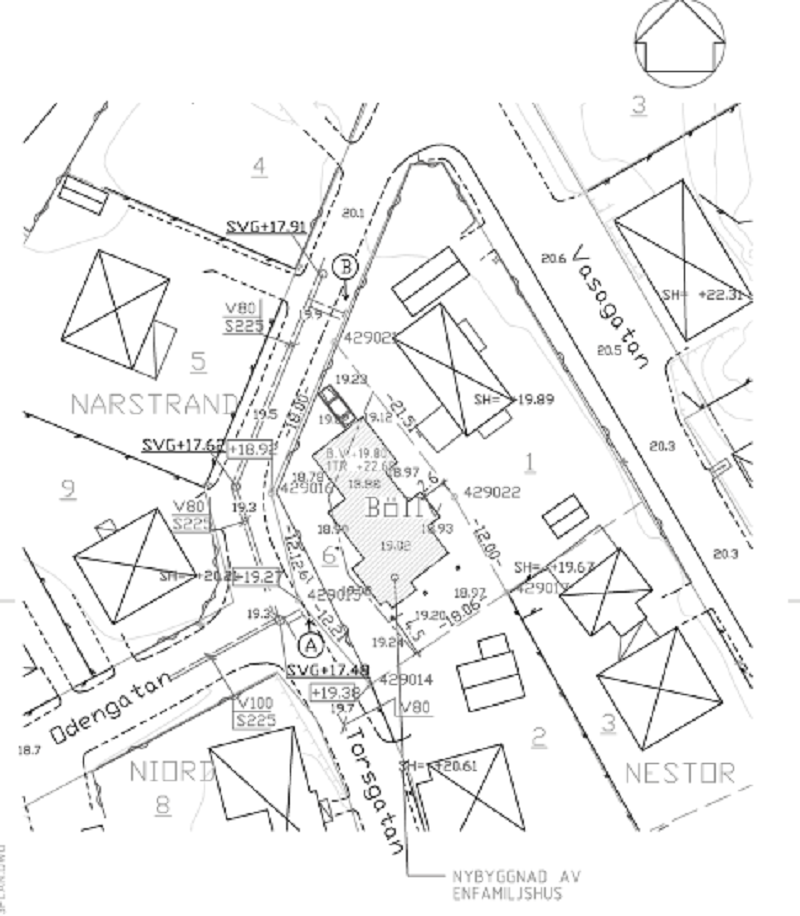

Vad är det för typ av ritning?
Planritning
Sektions-och snittritning
Detaljritning
Situationsplan

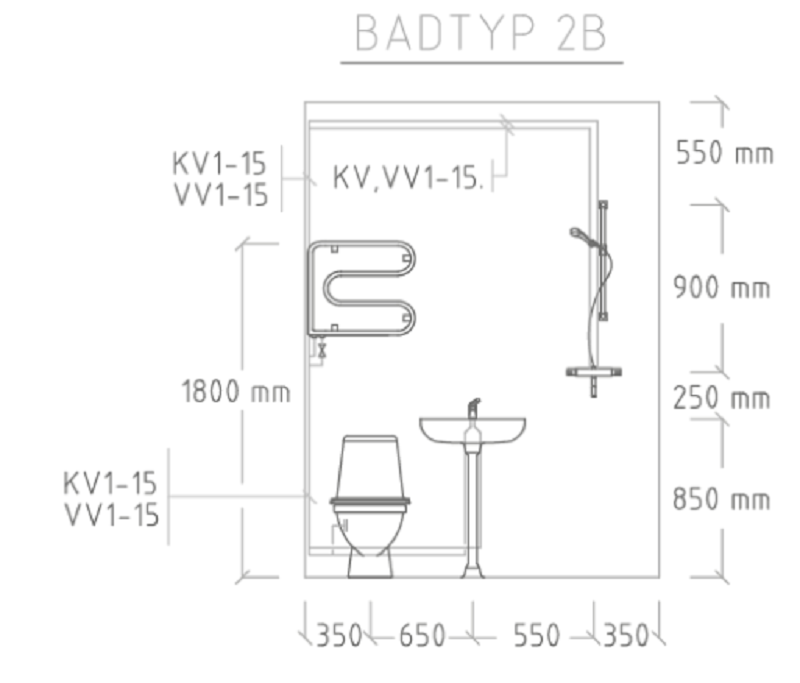

Vad är det för typ av ritning?
Planritning
Sektions-och snittritning
Detaljritning
Situationsplan

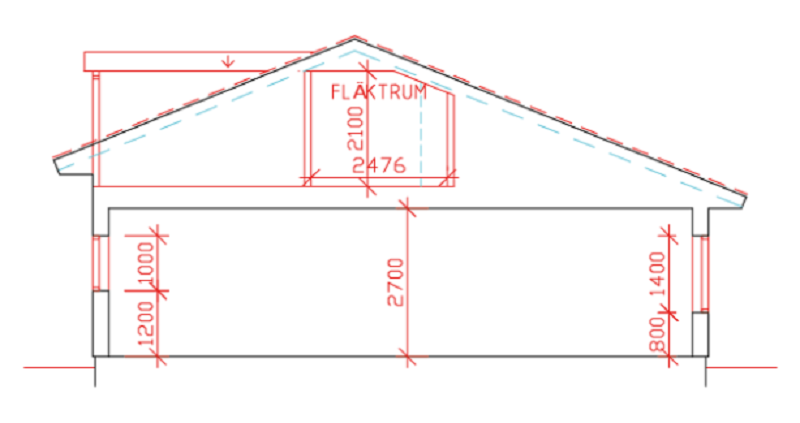

Vad är det för typ av ritning?
Planritning
Sektions-och snittritning
Detaljritning
Situationsplan
Vad är det för typ av ritning?
Planritning
Sektions-och snittritning
Detaljritning
Situationsplan
3cm på en ritning I skala 1:50, hur långt är det I verkligheten
1,5M
3M
15M
30M
Vilken färg har VVS-ritningar?
Vit
Blå
Röd
Brun
Vilken del av ritningen?
Ritningshuvudet
Består av textmassa till höger på ritningen som förklarar de ritade installationerna. här anges främst materialval såsom typ av rörmaterial, ventiler, pumpar med mera.
Ritdel
Består av en administrativ information kring projektet.
Förklaringsdel
Den del av ritningen som består av de uppritade installationerna. Här redovisas bland annat rörens förläggning, dimensioner, apparater och komponenters placering I byggnaden.
Ritningars status
Preliminär Handling
Handlingarna är färdigprojekterade och kan lämnas ut till anbudsräkning till olika entreprenörer.
Relationshandling
Tas fram när installationerna är färdiga. På handlingen ska alla förändringar som skett vara införda.
Bygghandling
Handlingen är fortfarande under bearbetning. Alla intressenter kan komma med förbättringsförslag.
Förfrågningsunderlag
Används under byggandet. Får ändras men varje förändring måste föras in I en ändringstabell
Vart är röret?
Ovan golv
I mark eller I golv
Under tak
I eller över tak
Vart är röret?
Ovan golv
I mark eller I golv
Under tak
I eller över tak
Vart är röret?
Ovan golv
I mark eller I golv
Under tak
I eller över tak
Vart är röret?
Ovan golv
I mark eller I golv
Under tak
I eller över tak
Vart tar röret vägen?
0%
0
0%
0
0%
0
0%
0
0%
0
0%
0
0%
0
0%
0
Förkortningar
AMA
Allmänna bestämmelser för totalentreprenader avseende byggnads, anläggnings och installationsarbeten.
ABFF 15
Plan och byggförordningen
ÄTA
Allmänna bestämmelser inom fastighetsförvaltning och service
Plan och bygglagen
ABS09
Allmänna bestämmelser för konsultuppdrag inom konsult och ingenjörsverksamhet
BBV
Computer aided design
BIM
Ändrings och tilläggsarbeten
ABT06
Golvbranschens våtrumskontroll
BBR
Allmän material och arbetsbeskrivning
KTL
Boverkets byggregler
AB04
Allmänna bestämmelser för byggnads, anläggnings och installationsentrepenader
ABK09
Byggnadinformationsmodell
CAD
Byggkeramikrådets branschregler för våtrum
DoU-instruktioner
Konsumenttjänstagen
PBL
Allmänna bestämmelser för småhusentreprenader
PBF
Drift och underhålls instruktioner
GVK
Vad är det?
PBF
Förordning som tagits fram för att förenkla tolkandet av plan och bygglagen
KTL
Föreskrift som innehåller krav på bland annat utformning, bärförmåga, hygien, buller, brandskydd, energihushållning och allmänna regler för byggande
BBR
Den lag som reglerar villkor för konsumententreprenader och så kallade småhusentreprenader
PBL
Den lag som innehåller bestämmelser om planläggning av mark, vatten och byggande
Vad används den till?
AMA AF
Används vid upphandling och avtalsskrivning vid totalentreprenader
Bygghandlingar 90
Används för att komplettera konsumenttjänstlagen vid småhusentreprenader
ABK09
Används för konsultuppdrag inom arkitekt och ingenjörsverksamhet
ABS09
Används som hjälpmedel I samband med upphandling av fastighetsförvaltning
AMA
Används som hjälpmedel för att upprätta arbetsbeskrivningar för att beskriva utförandet över husbyggnadsarbeten och installationsarbeten.
ABT06
Används som hjälp för att upprätta administrativa föreskrifter för entreprenader
AB04
Rekommendationer för att upprätta ändamålsenliga ritningar som skall användas under byggprocessen
ABFF 15
Används vid upphandling och avtalsskrivning vid utförandeentreprenader
Gruppnummer
56
Försörjningssystem så som tappvatten och spillvatten
50
Sammansatt VVS-och kylsystem
52
Värmesystem
53
Avfalltransportsystem och avloppssystem
Roller
Byggherre
Arbetar med installationerna och beställer en del av installationsmaterialet
Byggnadskonstruktör
Den som uppför en byggnad eller ombyggnad
VVS-montör
Leder montörerna på plats, materialbeställningar, samordningsansvar
Arbetsledare/Ledande montör
Den som ritar upp byggnaden
VVS-projektör
Har som uppgift att kontrollera byggnadens hållfastighet och bärande konstruktionsdelar
Arkitekt
Utformar de värme, vatten och ventilationssystem som ska installeras I byggnaden. Tar fram installationsritningar och teknisk beskrivningar.
Projektledare
Personalansvar, byggmöten, ekonomiskt huvudansvar teknisk feedback, besiktningar
Vem har funktionsansvaret vid en Utförandeentreprenad?
Betställaren
Entreprenören
Montören
Vilken färg har konstruktionsritningar?
Vit
Blå
Röd
Brun
Vem har funktionsansvaret vid en Totalentreprenad?
Beställaren
Totalentreprenören
Montören
Vad bestämmer vilken lön du som minst har rätt till?
Lönelagen
Kollektivavtalet
Standarder
CE-Märkning
Utgör grunden för att fastställa ett miljöledningssystem för företag och andra organisationer
ISO 14001
Betyder att tillverkaren lovar att produkten uppfyller de säkerhetskrav EU ställer på produktgruppen
ISO 9001
Internationell standard för kvalitéledningssystem
Hur stor del av det avtalade priset har konsumenten rätt att hålla inne om entreprenaden inte har godkänts vid en slutbesiktning?
10%
25%
50%
100%
Omfattas arbeten som sker på entreprenad, exempelvis vvs-arbeten, av konsumenttjänstlagen?
Ja
Nej
Endast vid konsumententreprenader
Vad är teknikinstallationsavtalet?
Teknisk handbok
Avtal mellan beställare och VVS-entreprenör
Branschavtal
Kollektivavtal
Vilket fackförbund ska VVS-montörer tillhöra?
Byggnads
Rörläggarna
Unionen
Kommunal
Byggprocessen kan delas upp I fyra delar vilka? (Enligt boken)
Beslut, Bygglov, Byggande, Besiktning
Projektering, Etablering, Produktion, Avetablering
Början, Mitt, Snart färdigt, Avslut
Produktidé, Projektering, Produktion, Förvaltning
