TAEP colocviu 1
Electrical Inspections Quiz
Test your knowledge and understanding of electrical inspections using thermal imaging and circuit analysis. This quiz covers essential concepts and practical applications in the field of electrical engineering.
Features:
- 30 comprehensive questions
- Multiple-choice answers
- Immediate feedback on your selections
Inspecţia unei instalații electrice cu ajutorul unei camere de termoviziune trebuie să se realizeze în următoarele condiții:
Când instalația nu este alimentată, ca să nu ne electrocutăm
La o încărcare de cel mult 10%, ca să nu consumăm energie
La o încărcare de cel puțin 10% din curentul maxim, ca să se încingă componentele instalației
La o încărcare de cel puțin 40% din curentul maxim, ca să se încingă componentele instalației

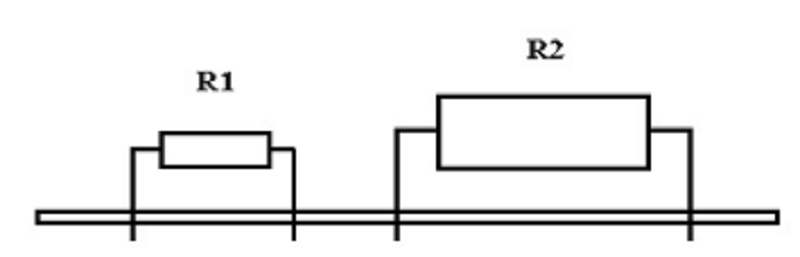

Într-un circuit electronic se află două rezistoare R1 și R2 de aceeași valoare, dar de puteri maxime disipate diferite, Pmax1 = 0.5 W și Pmax2 = 5 W. În anumite condiții de funcționare, cele două rezistoare disipă aceeași putere P = 0.25 W. Între temperaturile rezistoarelor măsurate cu camera de termoviziune există relația:
T1 = T2, deoarece ambele rezistoare disipă aceeași putere P
T1 > T2, deoarece Pmax1 < Pmax2
T1 < T2, deoarece Pmax1 < Pmax2
T1 = T2, deoarece R1 = R2

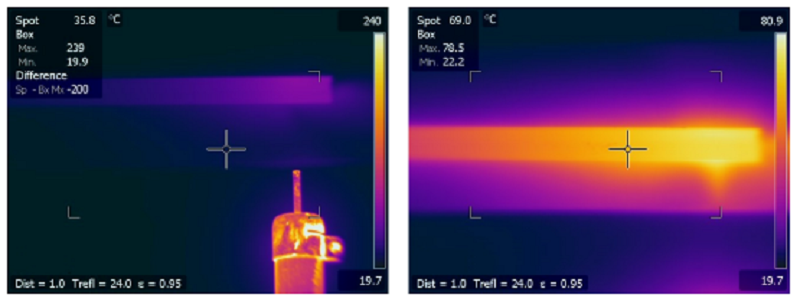

O bară din aluminiu este încălzită cu ajutorul unei stații de lipit cu aer cald. Ce fenomene fizice se pot observa în imaginile termice de mai sus?
Conducție și convecție
Convecție, conducție și radiație
Conducție și radiație
Convecție și radiație

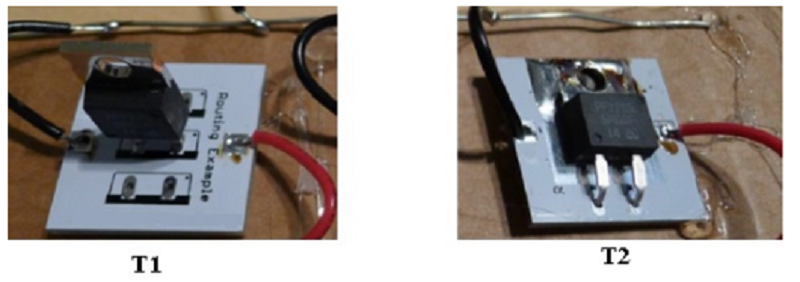

Într-un circuit electronic se află două tranzistoare identice, montate ca în figură. T1 este montat vertical, iar T2 este montat orizontal și lipit de cablajul imprimat. Dacă puterile disipate de cele două tranzistoare sunt egale, Q1 = Q2, atunci între temperaturile celor două tranzistoare măsurate cu camera de termoviziune există relația:
T1 = T2, deoarece Q1 = Q2
T1 = T2, deoarece tranzistoarele sunt identice
T1 < T2, deoarece aerul circulă mai ușor în jurul lui T1 și îl răcește prin convecție naturală
T1 > T2, deoarece căldura produsă de T2 este disipată de cablajul imprimat
Care parametri sunt specificați de standardul EN 61557 pentru testarea instalațiilor electrice?
Rezistenţa de dispersie a prizei de pământ
Nesimetriile de tensiune și curent
Factorul total de distorsiuni armonice
Componenta continuă a tensiunii de alimentare
Dacă ar trebui să cumpărați un multimetru pentru măsurarea tensiunii de alimentare la o instalație electrică, care ar fi criteriul cel mai important de alegere a acestuia?
Prețul cât mai mic al multimetrului și accesoriilor
Domeniul de măsură pentru tensiune de 0-600 Vca, cu o rezoluție mai mare de 4 digiți
Categoria de protecție la supratensiuni cât mai mare, de ex. CAT IV
Un număr cât mai mare de funcții de măsură
Pentru măsurarea rezistenței de izolație R a unui cablu cu 2 conductoare, aparatul de măsură (megaohmetrul) realizează următoarele:
Aplică un curent constant între conductoare, măsoară o tensiune între conductoare și calculează o rezistență
Aplică o tensiune continuă fixă între conductoare, măsoară un curent de scurgere între conductoare și calculează o rezistență
Cunoaște tensiunea nominală de alimentare, măsoară curentul de scurgere între conductoare și calculează o rezistență
Măsoară o tensiune de alimentare între conductoare, măsoară un curent pe unul din conductoare și calculează o rezistență
Pentru a măsura tensiunea la o priză de alimentare a unui echipament electrocasnic (de exemplu, aer condiționat) se recomandă utilizarea unui multimetru având cel puțin categoria de protecție:
CAT II
CAT III
CAT IV
CAT I
Care parametru reprezintă un indicator de calitate pentru energia electrică?
Amplitudinea și frecvența curentului de alimentare
Armonicele curentului de alimentare
Jitter-ul tensiunii de alimentare
Timpul de creștere al tensiunii de alimentare
Care din următorii parametri de calitate ai energiei electrice poate duce la defectarea echipamentelor?
Supratensiuni
Goluri de tensiune
Flicker
întreruperi de tensiune
În ce situaţie puterea activă consumată de un echipament este diferită de puterea nominală a acelui echipament?
în orice situație când tensiunea de alimentare este diferită de tensiunea nominală a rețelei
Doar pentru o sarcină pur rezistivă
Doar la o putere mare consumată de sarcină, când apar căderi mari de tensiune pe cabluri
Doar pentru o sarcină inductivă sau capacitivă, când factorul de putere este subunitar

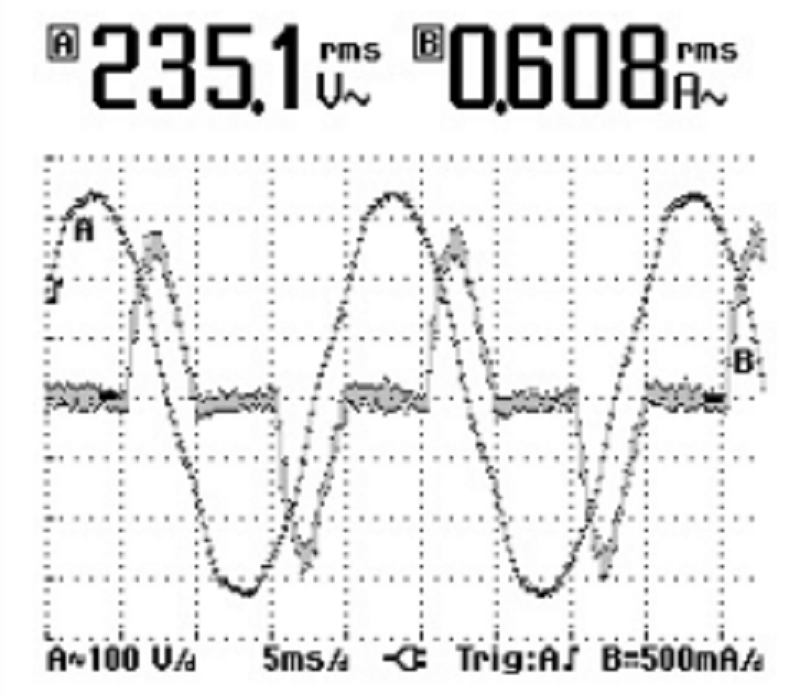

Pentru un echipament electric se măsoară formele de undă din imagine pentru tensiunea de alimentare (canalul A, semnal sinus) și pentru curentul consumat (canalul B, semnal de tip impuls). Ce fel de sarcină este echipamentul?
Sarcină inductivă, deoarece curentul este înaintea tensiunii
Sarcină capacitivă, deoarece curentul este în urma tensiunii
Sarcină inductivă, deoarece curentul este în urma tensiunii
Sarcină capacitivă, deoarece curentul este înaintea tensiunii
Care sunt condițiile de mediu dăunătoare (perturbatoare) pentru o magistrală de date?
Care sunt condițiile de mediu dăunătoare (perturbatoare) pentru o magistrală de date?
Umiditate mare
Câmpuri electromagnetice mari
Presiune atmosferică mare
Care din următorii parametri ai unui semnal electric transmis printr-o magistrală de date poate duce la nesincronizarea unui echipament?
Rata de bit
Distorsiunile de supracreștere
Timpul de creștere
Tensiunea în starea High

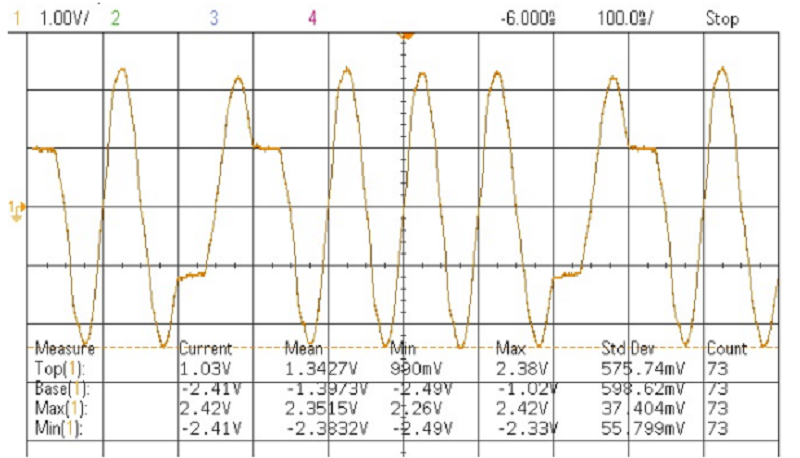

Pentru a estima cât mai bine un parametru al semnalului transmis printr-o magistrală de date:
Trebuie realizate măsurători pe zeci de forme de undă, iar media parametrului măsurat trebuie să fie cât mai mică
Este suficientă o singură formă de undă, dar măsurarea parametrilor se va face manual cu Cursori
Este suficientă o singură formă de undă, dar se va utiliza funcția Measure a osciloscopului
Trebuie realizate măsurători pe zeci de forme de undă, iar deviația standard sau dispersia parametrului măsurat trebuie să fie cât mai mică
Raportul Semnal-Zgomot al unei magistrale de date:
Este raportul dintre puterea activă și puterea aparentă
Este raportul dintre puterea componentei fundamentale și puterea de pe armonici
Are sens și se măsoară doar pentru curent
Este raportul dintre puterea semnalului transmis și puterea zgomotului de pe magistrală
Care din următoarele interfețe de comunicație uzuale sunt utilizate pentru comunicația cu un instrument programabil?
UART, I2C, SPI
USB, GPIB, LXI
USB, UART, RS-232
RS-232, RS-422, RS-485
Comanda ”VOLT 3” trimisă unui generator de semnal are ca efect:
Achiziția unei tensiuni de 3 Vrms
Generarea unei tensiuni pe canalul 3
Generarea unui semnal de amplitudine 3 Vrms
Transmisia pe magistrala de comunicație a codului ASCII asociat caracterului 3
Comanda ”FREQ?” trimisă unui generator de semnal are ca efect:
Afișarea în aplicația de pe calculator a spectrului de frecvențe al semnalului generat de instrument
Măsurarea frecvenței unui semnal și afișarea acesteia în aplicația de pe calculator
Afișarea în aplicația de pe calculator a frecvenței semnalului generat de instrument
Măsurarea frecvenței unui semnal și afișarea acesteia pe ecranul instrumentului
Unul din avantajele utilizării instrumentelor programabile față de instrumentele de măsură clasice este:
Creșterea costurilor pentru sistemul de testare
Reducerea timpului de testare în cadrul unui sistem de testare automată
testarea se poate face de la distanţă, dacă se utilizează o telecomandă în infraroșu
Reducerea timpului de testare în cadrul unui sistem de testare manuală

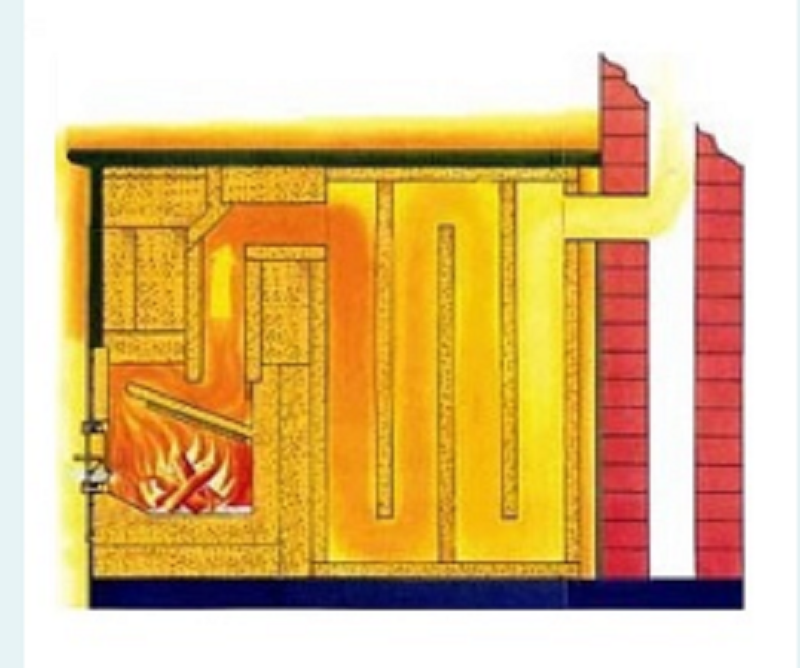

O sobă de teracotă este construită astfel încât în interiorul ei se realizează un labirint de canale denumite popular „fumuri” sau “canale de gaz”, ca în imagine. Principalul scop al fumurilor este:
Să împiedice flacăra sau gazele fierbinţi să ajungă la acoperiş
Să scadă timpul de încălzire al sobei
Să mărească suprafaţa de schimb de căldură între gazele fierbinţi şi pereţii sobei
să scadă tirajul sobei (viteza aerului prin sobă
Inspecţia unei instalații electrice cu ajutorul unei camere de termoviziune trebuie să se realizeze în următoarele condiții:
Când instalația nu este alimentată, ca să nu ne electrocutăm
La o încărcare de cel puțin 40% din curentul maxim, ca să se încingă componentele instalației
La o încărcare de cel mult 10%, ca să nu consumăm energie
La o încărcare de cel puțin 10% din curentul maxim, ca să se încingă componentele instalației

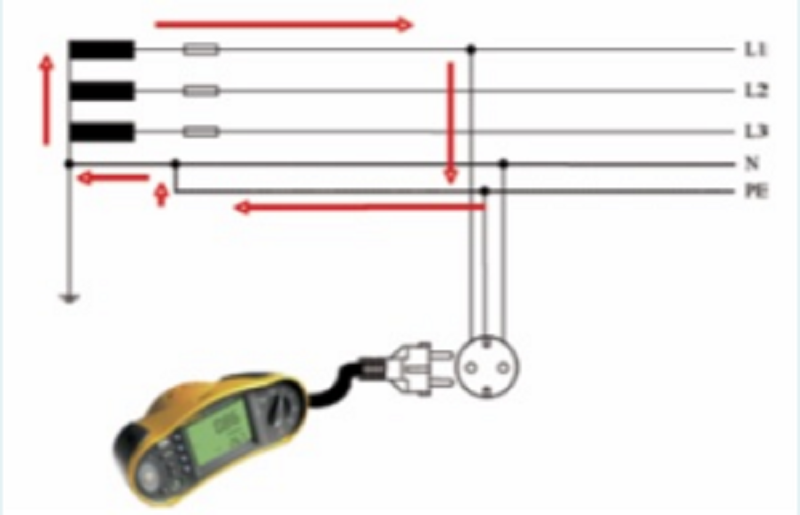

La măsurarea impedanței buclei de împământare pentru o instalație electrică a unui consumator casnic (de exemplu frigider), se obține o valoare de Z = 1.2 Ω. Ce decizie se ia privind calitatea prizei de pământ la consumator?
Priza de pământ este bună deoarece Z < 4 ohmi
Priza de pământ este bună deoarece Z > 1 ohm
Priza de pământ este proastă deoarece trebuia ca Z < 1 ohm
Nu se poate lua nicio decizie deoarece consumatorul nu este conectat local la împământare
Fie două conductoare din cupru, având secțiunile S1 = 1.5 mm și S2 = 2.5 mm și lungimile l1 = 30 m și l2 = 50 m. Rezistențele electrice ale celor două conductoare sunt:
R1 < R2
R1 = R2
R1 > R2
R1 = 2 * R2
Pentru o rețea monofazată din România, armonica de ordinul 7 are frecvența de:
450 Hz
250 Hz
350 Hz
150 Hz
Fie o formă de undă dreptunghiulară, de valoare +Umax pentru semialternanța pozitivă și -Umax pentru semialternanța negativă, factorul de umplere fiind de 50%. Valoarea efectivă (valoarea rms) este:
Umax / 2
0
Umax
Umax/sqrt(2)
Pentru un consumator electric se măsoară o putere activă de 30 W și o putere reactivă de 40 VAR. Care afirmație este adevărată? (S = sqrt(P^2+Q^2) si PF(power factor) = P/S)
Factorul de putere este 75%
Puterea aparentă este 70 VA
Puterea aparentă este 10*sqrt(5) VA
Factorul de putere este 60%
In ce situaţie puterea activă consumată de un echipament este diferită de puterea nominală a acelui echipament?
Doar pentru o sarcină pur rezistivă
Doar la o putere mare consumată de sarcină, când apar căderi mari de tensiune pe cabluri
Doar pentru o sarcină inductivă sau capacitivă, când factorul de putere este subunitar
N orice situație când tensiunea de alimentare este diferită de tensiunea nominală a rețelei

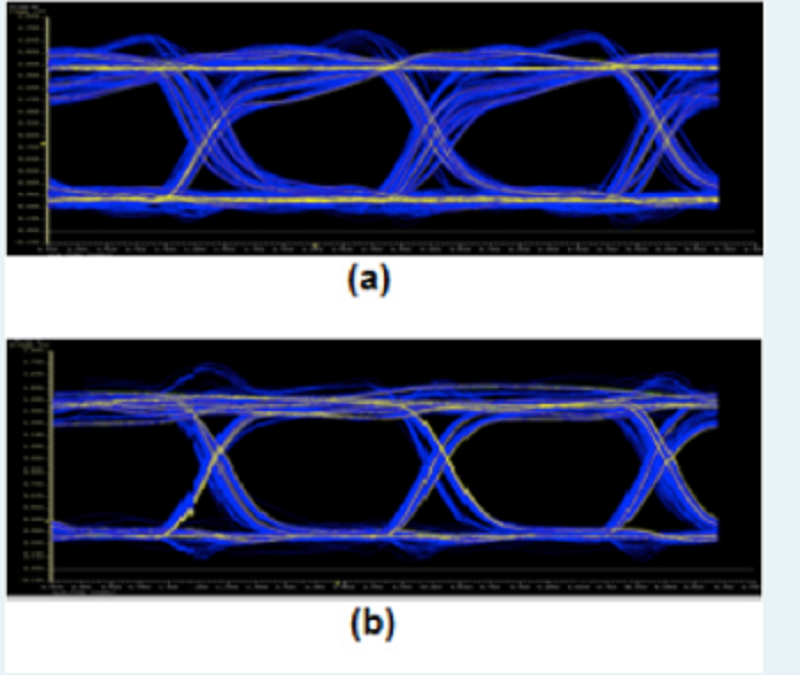

În care din cele două situații, jitterul este mai puternic?
diagrama a) pentru că ochiul este mai puțin înalt
Diagrama a) pentru că ochiul este mai îngust
Diagrama b) pentru că ochiul este mai lat
Diagrama b) pentru că ochiul este mai înalt
Alegeți afirmația FALSA: Testarea manuală a unei magistrale de date:
Se efectuează mai precis și mai rapid decât testarea automată
Presupune măsurarea parametrilor semnalelor la nivelul fizic
Nu necesită echipamente foarte costisitoare, ci doar un osciloscop clasic cu o lățime de bandă suficientă
Este afectată de erori umane
Comanda ”*IDN?” trimisă unui instrument de măsură programabil are ca efect
Afișează pe ecranul instrumentului un text cu denumirea acestuia
Afișează identificatorul unui pachet de date de pe o magistrală de date
afișează în aplicația de programare un mesaj de răspuns cu denumirea instrumentului
Determină intrarea în modul de control local, de la panoul frontal al instrumentului
Panoul virtual al unui instrument programabil:
Este o interfață software, grafică, care rulează pe PC și din care se poate controla instrumentul
este un fișier cu extensia .vi în LabVIEW
este panoul frontal, fizic, al instrumentului, cu butoane care pot fi manipulate de utilizator
Este un site web care se poate accesa prin Internet și din care se poate controla instrumentul

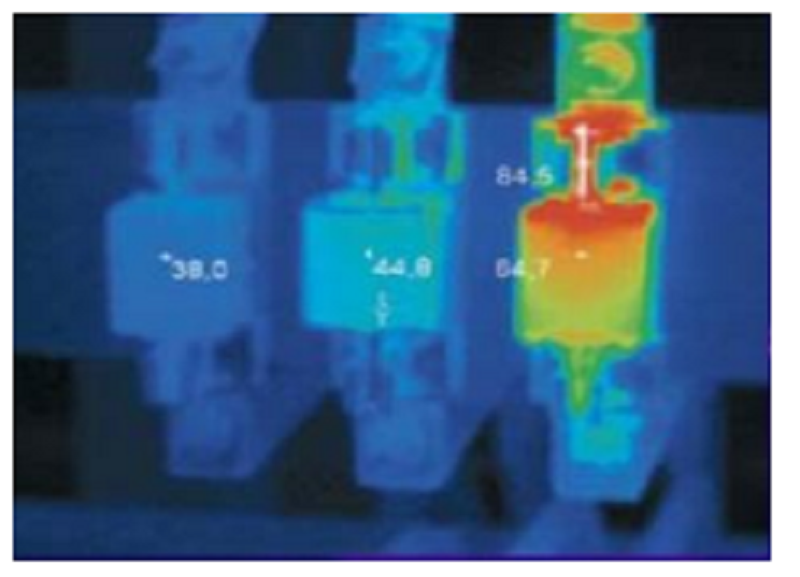

O temperatura mare, localizata punctual doar pe un contact electric, de exemplu siguranta din dreapta, poate indica:
Un curent mare de scurtcircuit
Un curent mare de suprasarcina
Un contact imperfect, oxidat sau ruginit, avand rezistenta mare de contact
Un contact imperfect, cu o suprafata mare de contact si o rezistenta mare de contact
Ce defect al unui echipament electric, de exemplu radiator electric, se poate detecta prin termoviziune:
O rezistenta mare a conductorului sau conexiunilor de impamantare
O rezistenta electrica foarte mica intre conductorul de faza si conductorul de nul, care poate duce la scurt-circuit
Contact imperfect la cablul de alimentare
O rezistenta de izolatie proasta intre conductorul de faza si carcasa metalica
Comanda "FREQ?" trimisa unui generator de semnal are ca efect:
Afisarea in aplicatia de pe calculator a spectrului de frecvente al semnalului generat de instrument
Afisarea in aplicatia de pe calculator a frecventei semnalului generat de instrument
Masurarea frecventei unui semnal si afisarea acesteia pe ecranul instrumentului
Masurarea frecventei unui semnal si afisarea acesteia in aplicatia de pe calculator
