Circuitos RLC
Circuitos RLC Quiz
Pon a prueba tus conocimientos sobre Circuitos RLC en este emocionante quiz. Con un total de 10 preguntas, cubrirás conceptos clave acerca de respuestas naturales, respuestas completas, y el comportamiento de circuitos RC y RL.
Este quiz es ideal para estudiantes y profesionales que buscan dominar el tema. Algunos puntos destacados:
- Comprender la respuesta natural y forzada.
- Identificar diferentes tipos de respuesta amortiguada.
- Analizar gráficas de circuitos
La respuesta natural para un circuito RC se define por la expresión
V(t)=V(o)e^t/T
V(t)=V(o)e^-t/0.5T
V(t)=V(o)e^-t/T
V(t)=V(o)e^-2t/T
La respuesta completa es igual a
Respuesta completa= respuesta transitoria - respuesta en estado estable
Respuesta completa= respuesta en estado estable- respuesta transitoria
Respuesta completa= respuesta transitoria
Respuesta completa= respuesta transitoria+ respuesta en estado estable
La respuesta natural para un circuito RL se define por la expresión
I(t)=I(o)e^Rt/LT
I(t)=I(o)e^-Rt/LT
I(t)=I(o)e^-RL/2LT
I(t)=I(o)e^-RL/L
Para encontrar la respuesta escalón de un circuito RL se requiere
Encontrar la tensión inicial V(o) en (t=0), Encontrar la tensión final (V(∞)), Encontrar (T)
Encontrar la potencia inicial P(o) en (t=0), Encontrar la potencia final (p(∞)), Encontrar (T)
Encontrar la corriente inicial i(o) en (t=0), Encontrar la corriente final (i(∞)), Encontrar (T)
Encontrar ganancia de corriente (Ai), Encontrar ganancia de voltaje (Av), Encontrar (T)
Expresiones que definen factor de amortiguamiento (neper/segundo) y frecuencia natural no amortiguada (rad/segundo)
α= R/2L Wo= 1/√Lc
α=2R/L Wo= 2/√cL
α= (1/2R)/L Wo=(1/2c)/√L
α=R/2L Wo=1/√c
La expresión o ecuación en términos de corriente consta de una respuesta natural y la respuesta forzada
Verdadero
Falso
Respuesta sub-amortiguada: representada cuando las raíces son complejas conjugadas ( α <Wo ) (factor menor frecuencia)
Verdadero
Falso
Respuesta crÃticamente amortiguada: representada cuando las raÃces son reales e iguales sucediendo en ( α =Wo ) (factor igual a la frecuencia)
Verdadero
Falso

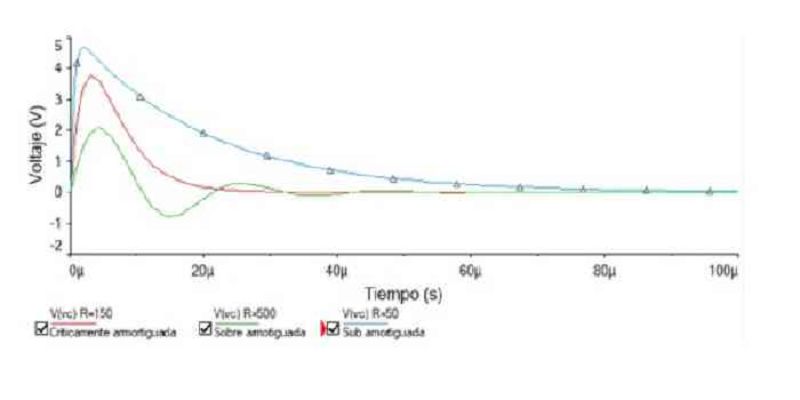

La siguiente gráfica representa el comportamiento de un circuito RLC serie respuesta transitoria
Verdadero
Falso

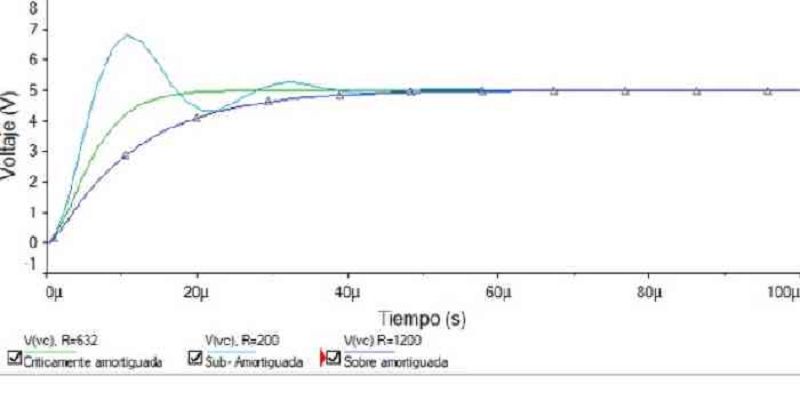

La siguiente gráfica representa el comportamiento de un circuito RLC paralelo análisis transitorio
Verdadero
Falso
