EP subiecte categoria 0, un singur raspuns corect
Electronics Power Devices Quiz
Test your knowledge on power electronics and various devices like IGBT, MOSFET, and SCR. This quiz consists of 17 questions designed to challenge your understanding of electronic components, modulation techniques, and power converters.
Key Features:
- 17 thought-provoking questions
- Focuses on power electronics
- Multiple-choice format
- Assess your knowledge and skills
Ce este un redresor de tiristoare?
Un circuit electronic care converteste tensiunea alternativa in tensiune continua cu valoare reglabila la iesire
Un circuit care schimba frecventa tensiunii de intrare la iesire
Un circuit electronic care converteste energia electrica de curent continuu in energie electrica de curent alternativ cu valoare reglabila a tensiunii de iesire
Cum se obtine modularea PWM a impulsurilor?
Prin compararea marimii de referinta 0
Prin compararea marimii de modulat cu un semnal triunghiular de frecventa constanta si amplitudine variabila
Prin compararea marimii de modulat cu un semnal continuu cunoscut
Prin compararea marimii de modulat cu un semnal triunghiular de frecventa si amplitudine constanta
Dpdv al regimului de comutatie, care dispozitive electronice de putere se pot utiliza la frecvente de comutatie in ordinul zecilor de kHz?
Doar tranzistoarele IGBT
Tranzistoarele MOSFET si IGBT
MOSFET si tiristoarele
Imaginea reprezinta:
Simbolul tranzistorului bipolar cu comanda prin camp
Caracteristica de iesire a trnazistorului IGBT
Simbolul tranzistorului bipolar
Caracteristica de intrare a tranzistorului MOSFET
Tranzistorul IGBT se foloseste in aplicatii:
De puteri mici si tensiuni mici
De puteri mici si frecvente de comutatie foarte mari
De puteri mari si tensiuni mici

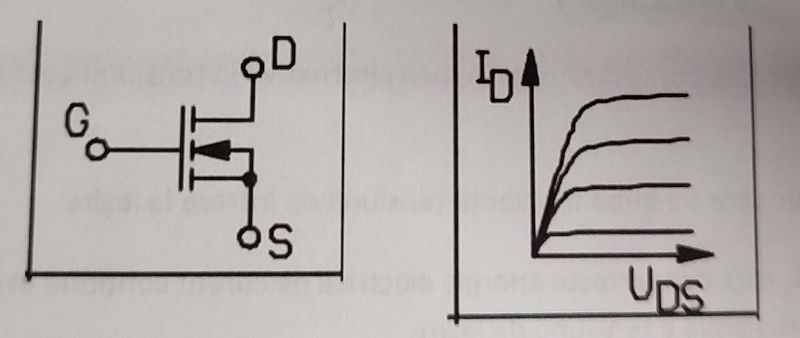

Imaginea reprezinta;
Simbolul tranzistorului MOSFET cu canal de tip n si caracteristica de iesire din cadranul 1
Simbolul tranzistorului IGBT si caracteristica de iesire din cadranul 1
Simbolul tranzistorului MOSFET cu canal de tip p si caracteristica de iesire din cadranul 1
Simbolul tranzistorului MOSFET cu canal de tip n si caracteristica de iesire din cadranul 2
Un invertor PWM cu modularea in durata a impulsurilor, este un convertor electronic realizat cu:
Diode sau triacuri
Tiristoare
Doar cu tranzistoare IGBT
Tranzistoare MOSFET sau IGBT
Ce convertor electronic de putere identificati in poza de mai jos?
Variator de c.c. De doua cadrane
Redresor cu dispozitive electronice comandate
Variator de c.c. de 1 cadran
Invertor de doua cadrane

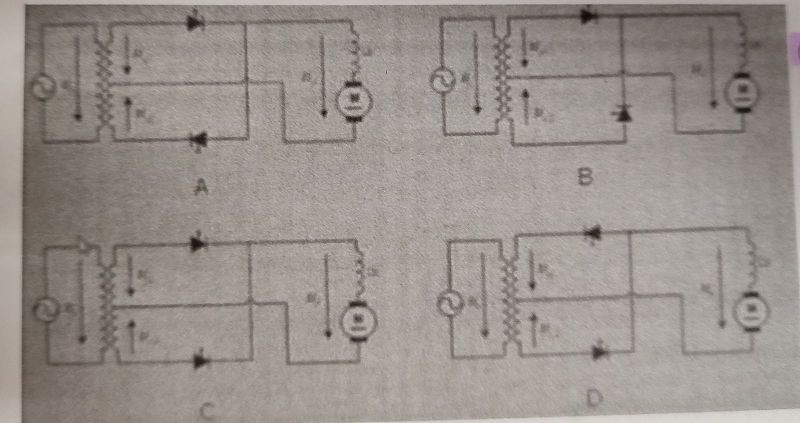

Din figura alaturata schema electronica a redresorului cu priza mediana este:
A
B si C
A si B
C
Ce se intelege prin comutatia dispozitivelor electronice?
Starea de conductie sau starea de blocare a unui dispozitiv electronic
Blocarea sau permiterea trecerii curentului electric printr-o ramura de circuit
Regimul tranzitoriu de trecere a unui dispozitiv electronic din stare de blocare in stare de conductie sau trecerea din stare de conductie in stare de blocare
Ce este un redresor cu tiristoare, din c.a. In c.c.?
Un circuit electronic care schimba frecventa tensiunii de intrare la iesire
Un circuit electronic care converteste energia electrica de curent continuu in energie electrica de curent alternativ cu valoare reglabila a tensiunii de iesire
Un circuit electronic care converteste tensiunea alternativa in tensiune continua cu valoare reglabila la iesire
Cum este tensiunea de la iesirea variatorului de curent continuu de doua cadrane?
O tensiune unipolara
O tensiune bipolara constanta de valoare mai mica decat tensiunea de intrare
O tensiune bipolara de valoare mai mica decat tensiunea de la intrare si depinde de factorul de umplere
O tensiune bipolara cu amplitudine mai mare decat tensiunea de la intrare

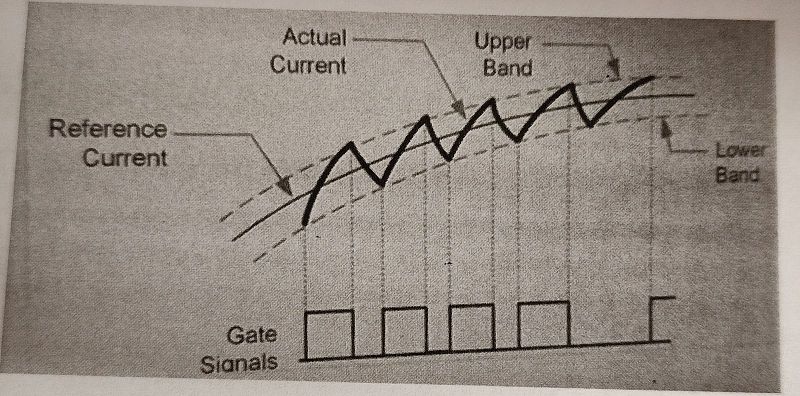

Ce principiu de modulare este reprezentat in figura alaturata?
Tehnica de modulare a pulsului cu frecventa constanta
Modulare sinusoidala de tensiune
Tehnica de modulare prin reglare bipozitionala de curent
Tehnica de modulare a tensiunii PFM
Ce este un variator de curent continuu?
Un circuit electronic care converteste energia electrica de curent continuu de anumiti parametrii la intrare in energie electrica de curent continuu de alti parametrii la iesire
Un circuit care converteste energia electrica de curent alternativ in energie electrica de cc
Un circuit electronic care converteste tensiunea continua in tensiunea alternativa
Ce reprezinta imaginea alaturata?
Formele de unda specifice pentru redresoare cu tiristoare
O tehnica de modulare a tensiunii alternative de la intrarea invertoarelor de tensiune
O tehnica de modulare cu frecventa variabila si amplitudine variabila utilizata la invertoare
O tehnica de modulare pentru invertoare cu frecventa fixa
Ce este un circuit de comanda pentru tranzistoare?
Transforma marimea de comanda a tranzistoarelor in tensiune sinusoidala
Un anasamblu de dispozitive electronice ce sunt utlizate pentru protectia tranzistoarelor la supratensiune
Transforma tensiunea de comanda a tranzistoarelor in tensiune continua
Un circuit electronic utilizat pentru adaptarea marimilor electrice ale semnalelor de comanda pentru tranzistoare
Ce este modularea in durata a PWM a impulsurilor?
Este o metoda de comanda a tranzistoarelor care permite obtinerea unor impulsuri cu durata constanta
In principiu este o metoda de comada si/sau reglare care permite variatia frecventei de comutatie a dispozitivelor electronice aflate in componenta convertorului
In principiu este o metoda de comanda care permite variatia factorului de umplere pentru o frecventa de comutatie constanta a dispozitiveloor electronice aflate in componenta convertorului
