04_IFAG_RO-TAG(2012)(1 - 101)

Create a detailed technical illustration of various types of turbines, including gas and steam turbines, showcasing their components and how they fun<wbr>ction in an industrial setting. Include elements like compressors, turbines, and auxiliary systems with a professional and educational style.

Turbine Technology Quiz

Test your knowledge and understanding of turbine technology with our comprehensive quiz. Dive into the mechanisms of gas turbines, steam turbines, and their components. Challenge yourself with various questions designed for both beginners and experts in the field.

Topics Covered:
- Turbine principles
- Energy efficiency
- Mechanical components
- Operational standards
- Engineering applications

100 Questions25 MinutesCreated by EngineeringSun789

Precizati daca schema de principiu a unei instalatii de turbine cu gaze este corecta:

Nu, intrucat lipseste electromotorul de pornire;

nu, intrucat lipseste compresorul de aer;

Nu, intrucat lipseste turbina auxiliara de gaze;

Da, intrucat schema cuprinde toate elementele componente.

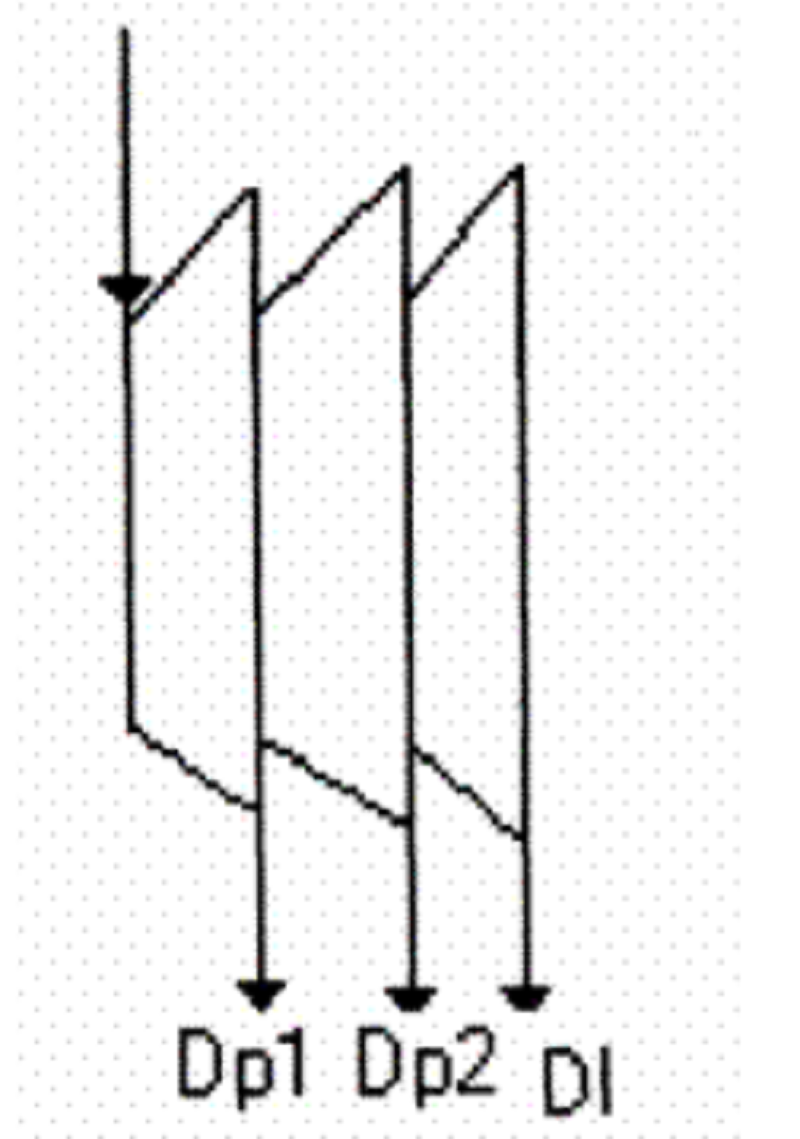

Ce reprezinta simbolul:

Turbina cu mai multe trepte;

turbina cu actiune;

turbina cu reactiune;

turbina cu mai multe prize de extractie.

In timpul functionarii turbinei termice, conform standardelor, deosebim trei valori caracteristice: - putere nominala; - putere maxima; - putere optima. Care este definitia corecta a puterii economice si optime?

Puterea la care consumul specific este cel mai mic;

puterea cea mai mare pe care o poate produce turbina;

puterea pe care o produce turbina in mod continuu la parametrii nominali de functionare;

Puterea la care turbina termica functioneaza economic, dar in conditii de siguranta in functionare.

Ajutajul este:

spatiul dintre doua palete fixe in care aburul se destinde, crescandu-i viteza;

Spatiul dintre doua palete mobile in care aburul se destinde, crescandu-i viteza;

spatiul dintre stator si rotor;

Spatiul dintre doua palete fixe in care aburul se destinde, scazandu-i viteza.

Autoetansarea cu abur este posibila:

doar in cazul CIP, presiunea aburului din interiorul carcasei depasind-o pe aceea a aburului de etansare;

Doar in cazul CJP, datorita existentei vidului;

Ambele variante a) si b);

doar in cazul CJP, presiunea aburului din interiorul carcasei depasind-o pe aceea a aburului de etansare.

Care cuplaj consta din doua flanse forjate sau impanate pe arbori:

cuplaje semielastice;

Cuplaje rigide;

Cuplaje elastice;

cuplaje speciale;

Care din urmatoarele tipuri de instalatii de turbine cu gaze (ITG) este conceput dupa principiul de functionare al motoarelor cu ardere interna in 2 timpi cu inalta supraalimentare si baleiaj in echicurent:

ITG de tip clasic cu ardere la presiune constanta si cu circuit deschis;

ITG cu gaze cu ciclu deschis si cu recuperarea caldurii gazelor evacuate;

ITG de tip clasic si cu circuit inchis;

ITG cu generatoare de gaze cu pistoane libere.

Care este rolul instalatiei de virare al turbinelor:

realizeaza pornirea turbinei;

turbinele nu au viror;

Realizeaza oprirea turbinei;

Roteste arborele turbinei pentru a preveni curbarea acestuia.

Care este rolul regulatorului de turatie in sistemul de reglaj al unei turbine:

Sesizeaza dezechilibrul dintre puterea furnizata de turbina si consumator;

Modifica debitul de abur de alimentare;

regleaza presiunea din interiorul turbinei;

Modifica turatia turbinei.

) Care este rolul turbionatorului ca piesa componenta a camerei de ardere a unei instalatii de turbine cu gaze:

De a stopa aerul primar pana la o viteza de 10-20 m/s;

De a ajuta la stabilizarea flacarii in focar;

De a omogeniza amestecul combustibil-aer in interiorul caldarii;

de a micsora timpul de ardere a combustibilului.

Ce tip de ajutaje se folosesc la treptele de reglare ale turbinelor cu abur:

Convergente;

divergente;

Convergent-divergente;

Divergent-convergente;

Ce tip de pompa de ulei se foloseste uzual la instalatia de ungere a turbinei:

Pompa cu piston;

Pompa cu membrana;

Pompa cu angrenaje;

Pompa centrifuga cu rotor si palete;

Cele mai mici pierderi prin ventilatie se inregistreaza la:

turbinele Curtis

Turbinele cu admisie axiala

Turbinele cu reactiune polietajate;

turbinele cu actiune cu admisie partiala

Cele mai raspandite tipuri de turbine auxiliare utilizate in domeniul naval sunt:

Turbina Curtis;

turbina Laval;

Turbine radiale;

turbine cu mai multe trepte de presiune.

Cerintele nefavorabile ale patrunderii aerului din spatiul de abur, respectiv din spatiul de apa al condensatorului sunt:

cresterii vidului, respectiv cresterii continutului de oxigen dizolvat in condensat;

inrautatirii vidului, respectiv cresterii continutului de oxigen dizolvat in condensat;

inrautatirii vidului, respectiv scaderii continutului de oxigen dizolvat in condensate;

Scaderea randamentului turbinei.

Compensatoarele de dilatatie utilizate pe tubulatura de abur pot fi:

Lira;

Ondulate;

de ambele tipuri;

doar ondulate.

Condensatorul este agregatul in care:

aerul esapat din CJP se mentine la presiunea atmosferica;

Aburului esapat din CJP I se micsoreaza presiunea sub valoarea presiunii atmosferice;

Aburului esapat din CJP I se mareste presiunea peste valoarea presiunii atmosferice;

Aburului esapat din CIP I se micsoreaza presiunea sub valoarea presiunii atmosferice.

Condensoarele utilizate in instalatiile de forta cu abur pot fi:

de suprafata;

De amestec;

de ambele tipuri mentionate;

Doar de amestec.

Cresterea de volum specific al aburului de la admisia in CIP pana la evacuarea din CJP datorata destinderii aburului in TA se compenseaza prin:

Pastrarea constanta a sectiunilor de trecere a aburului;

Cresterea sectiunilor de trecere a aburului, prin micsorarea lungimii paletelor, in special in primele trepte;

cresterea sectiunilor de trecere a aburului, prin marirea lungimii paletelor, in special in ultimile trepte;

Scaderea sectiunilor de trecere a aburului, prin marirea lungimii paletelor, in special in ultimile trepte;

Cresterea temperaturii apei din condensator este efectul:

) infundarii tevilor de racire;

Cresterii presiunii din condensator, deci reducerea vidului in acesta;

Scaderii presiunii din condensator

Cauzelor de la punctele a si b

Cum se procedeaza la punerea in functiune a unei turbine termice in cazul constatarii unor zgomote sau vibratii in turbina:

se opreste imediat turbina si se cerceteaza cauza;

se reduce turatia pana la disparitia vibratiilor, dupa care turatia se mareste din nou;

Se lasa turbina sa functioneze in continuare cu vibratii timp de 1 minut si, daca vibratia nu dispare, se opreste turbina;

Se lasa turbina sa functioneze cu vibratii timp de 1 minut si, daca vibratiile nu dispar, se reduce treptat turatia pe turbina pana la disparitia acestora.

Cum trebuie sa fie presiunea uleiului din instalatia de ungere in comparatie cu presiunea apei de racire din racitorul de ulei:

Mai mica;

Mai mare;

Egala;

indiferent.

Daca gradul de reactiune la turbine

Are valoarea mai mica decat 15% turbina este cu reactiune;

Are valoarea de peste 15% la turbina este cu reactiune;

are valoarea de 50% turbina este cu reactiune totala;

Are valoarea de 50% turbina este cu reactiune pura;

Diafragmele sunt:

) pereti transversali semicirculari montati in peretele carcasei, in care sunt fixate ajutajele;

Pereti transversali semicirculari montati in carcasa, in care sunt fixate paletele mobile;

pereti transversali semicirculari ce despart treptele consecutive ale TA;

Pereti longitudinali ce despart treptele consecutive ale TA.

Diafragmele turbinelor cu aburi au rolul:

de a delimita spatial de abur;

De sustinere a ajutajelor;

De izolare a rotii de reglare;

De preluare si diminuare a socurilor generate de variatiile de temperatura si presiunea aburului.

Diferenta dintre turbina cu actiune si cea cu reactiune consta in:

in turbina cu actiune, destinderea aburului are loc numai in ajutaje, iar in rotor se produce numai devierea curentului de abur, pe cand in cea cu reactiune, destinderea se produce atat in ajutaje cat si in rotor;

In turbina cu actiune, destinderea se produce in rotor, iar in cea cu reactiune numai in ajutaje;

In turbina cu actiune destinderea se produce numai in ajutaje, iar in cea cu reactiune numai in rotor;

In ambele, destinderea aburului are loc numai in ajutaje.

Dispozitivul de protectie al turbinelor cu abur impotriva suprastructurii:

Reduce debitul de abur pana la scaderea turatiei sub limita periculoasa;

turbinele cu abur nu au un asemenea dispozitiv;

Limiteaza debitul de abur la o valoare prestabilita;

intrerupe alimentarea cu abur a turbinei.

Dupa modul de fixare al labirintilor acestia pot fi:

Rigizi;

elastici;

Doar elastici;

de ambele tipuri.

Dupa reducerea considerabila a umiditatii aburului in separatorul de umiditate, agentul este supus:

unei etape suplimentare de supraincalzire, in scopul cresterii randamentului de utilizare;

unei raciri, in scopul eficientizarii utilizarii aburului;

Esaparii in atmosfera;

Condensarii

Efectele negative ale umiditatii aburului sunt:

Scaderea randamentului turbinei;

erodarea paletelor rotorice;

franarea discului rotorului, erodarea paletelor si scaderea randamentului TA;

Erodarea diafragmelor.

Ejectorul aer-abur are drept rol functional:

Extragerea aburului, prin circularea apei intr-un ajutaj convergent-divergent;

extragerea aerului din spatiul de abur, prin circularea aburului auxiliar intr-un ajutaj convergent-divergent;

Extragerea aerului din spatiul de abur, prin circularea aburului evacuat din CJP;

Extragerea aburului, prin circularea aburului auxiliar intr-un ajutaj convergent-divergent.

Etansarea intre partile fixe si cele mobile ale unei turbine se realizeaza cu:

Mansete de etansare;

Presetupa;

labirinti;

Cu toate dispozitivele mentionate anterior.

Etansarea la arbore cu apa este mai eficienta decat cea cu abur, deoarece se realizeaza prin centrifugarea apei, dar prezinta ca principal dezavantaj;

dependenta de debitul de abur vehiculat in TA;

Dependenta de umiditatea aburului;

dependenta de turatia arborelui, fiind efectiva doar dupa depasirea cu 50% a turatiei de sincronism;

dependenta de turatia arborelui, fiind efectiva doar inainte de atingerea a 50 % din turatia de sincronism.

Etansarile penetratiilor rotorului prin carcase se fac in scopul:

Reducerii scaparilor de abur spre exterior la CIP si CJP

Reducerii scaparilor spre exterior la CIP si CJP si reducerii patrunderii de aer la CJP, aflate sub vid pe durata manevrelor de pornire;

Reducerii scaparilor spre exterior la CIP si CJP si reducerii patrunderii de aer la CIP, ultima aflata sub vid pe durata manevrelor de pornire;

Reducerii scaparilor spre exterior la CIP si CJP si patrunderii de aer la CIP si CJP, aflate sub vid pe durata manevrelor de pornire.

Forma tronconica a TA se datoreaza:

Cresterii volumului specific al aburului dinspre partea de joasa presiune CJP spre cea de inalta CIP, simultan cu scaderea presiunii aburului;

Cresterii volumului specific al aburului dinspre partea de inalta presiune CIP spre cea de joasa CJP, simultan cu scaderea presiunii aburului;

scaderii volumului specific al aburului cu scaderea presiunii;

Cresterii volumului specific al aburului dinspre partea de inalta presiune CIP spre cea de joasa CJP, simultan cu cresterea presiunii aburului.

Gradul de reactiune:

defineste o turbina ca fiind cu actiune sau reactiune:

are valori proportionale cu viteza aburului in ajutaje;

Are valori proportionale cu viteza aburului in paletele mobile;

Este o marime utilizata de motoarele turboreactive.

In mod obisnuit reglarea puterii unei turbine se realizeaza prin:

reglarea presiunii aburului;

reglarea temperaturii aburului;

Reglarea debitului de abur

Reglarea umiditatii.

In trurbina Laval:

Viteza creste in ajutaje si presiunea ramane constanta:

Presiunea si viteza cresc in palete mobile;

presiunea scade si viteza creste in ajutaje;

presiunile raman constante, procesul fiind izentalpic.

Introductia aburului la turbine cu reactiune totala este:

Axiala;

Radiala;

tangentiala;

Axial-radiala.

La care dintre urmatoarele tipuri de turbine cu abur destinderea aburului are loc atat in ajutaje cat si in palete:

turbina Curtis;

turbina Laval;

turbina cu actiune;

turbina cu reactiune.

La ce intervale de timp cu perioada de stationare trebuie pusa in functiune instalatia condensatorului si se usuca turbina:

Zilnic;

din doua in doua zile;

din trei in trei zile;

Saptamanal;

La o turbina cu actiune, discurile reprezinta suportul de sustinere pentru:

Paletele mobile;

labirintii de etansare de la capetele turbinei;

Ajutaje;

Labirintii de etansare dintre treptele turbinei.

La turbina cu actiune si reactiune:

Primele trepte sunt cu reactiune si ultimile cu actiune;

Primele trepte sunt cu actiune si ultimile cu reactiune;

Primele trepte sunt cu actiune numai daca sunt de tipul Curtis si ultimile sunt cu reactiune;

nu exista o regula, fiecare constructor alege solutia in functie de utilizarea turbinei.

La turbinele cu actiune, destinderea aburului are loc in:

Paletele directoare;

ajutaje;

Valvulele de reglaj;

Palete mobile.

La turbinele termice cu actiune cu trepte de viteza, paletele directoare au rolul de:

schimbare a directiei jetului de abur;

Destindere a aburului;

transformarea energiei cinetice a aburului in energie mecanica;

Preluare a cca. 1/3 din destinderea aburului, restul fiind preluat de paletele mobile.

Labirinti utilizati la etansarea turbinelor pot fi din punct de vedere al eficacitatii lor:

cu distrugere totala a vitezei;

Cu trecere directa sau semilabirinti

De ambele tipuri precizate;

doar cu trecere directa.

Lagarele radiale ale turbinei au rolul de a sprijini:

carcasa;

Valvulele de reglaj;

rotorul;

Cutia de distributie a aburului.

Lagarele turbinelor pot fi:

Lagare radiale;

lagare axiale;

doar axiale;

de ambele tipuri mentionate si chiar radialaxiale.

O turbina cu aburi si una cu gaze furnizeaza aceiasi parametri de iesire si au acelasi numar de trepte. Cum sunt lungimile paletelor celor doua tipuri de turbine:

Egale;

Paletele turbinei cu aburi sunt mai mari;

paletele turbinei cu gaze sunt mai mari;

Paletele turbinei cu gaze sunt mai mici de doua ori.

Pentru a preveni obturarea tevilor de racire ale condensatorului, se iau urmatoarele masuri:

Tratarea chimica a apei de racire;

Degazarea apei de racire;

Filtrarea mecanica ;

Toate cele anterioare.

Pierderile de energie in paletele turbinei fac parte din categoria pierderilor:

Secundare;

Principale;

mecanice;

externe.

Pierderile de energie termica intre paletele mobile au ca efect:

diminuarea substantiala a entalpiei pentru treapta urmatoare;

cresterea volumului specific a aburului;

scaderea presiunii aburului pentru treapta urmatoare;

Cresterea entalpiei fata de cazul teoretic.

Pierderile interne ale turbinelor cu aburi sunt:

Cantitative, deoarece se reduce debitul;

Calitative, deoarece influenteaza parametrii de stare ai aburului;

cantitative,deoarece influenteaza parametrii energetici;

Generate de consumurile energetice interne.

Pierderile prin energie cinetica reziduala sunt importante procentual la:

Turbinele polietajate;

Turbinele cu condensatie de putere mica si mijlocie si a celor cu roata de reglaj;

turbinele cu contrapresiune;

Numai la turbinele cu reactiune.

Pierderile prin energie cinetica reziduala sunt:

invers proportionale cu debitul de abur destins;

Direct proportional cu variatia de presiune in paletajul mobil;

Directproportional cu patratul vitezei absolute la iesirea din paletajul mobil;

Direct proportionale cu viteza periferica medie.

Pozitionarea si rolul supraincalzitorului intermediar sunt:

dupa CJP, inainte de condensator, in vederea incalzirii in sistemul de preincalzire regenerativ;

Inainte CIP, pentru cresterea eficientei acestuia din urma;

Intre CIP si CJP, pentru eficientizarea acestuia din urma;

Dupa CJP, pentru cresterea eficientei acestuia din urma.

Presiunea aburului in turbine cu reactiune:

scade in ajutaj, scade in paletele mobile;

scade in ajutaj, constanta in paletele mobile;

Creste in ajutaj, scade in paletele mobile;

Creste in ajutaj, creste in paletele mobile.

Presiunea aburului in turbine Curtis:

Scade in ajutaje, creste in paletele mobile, scade in paletele directoare;

scade in ajutaj, ramane constanta in paletele mobile, creste in paletele directoare

scade in ajutaj, ramane constanta in paletele mobile si paletele directoare;

constanta in ajutaj si paletele directoare, scade in paletele mobile.

Presiunea de condensare este asigurata de:

Ultimile trepte ale turbinei;

dispozitivul de vidare;

capacitatea pompelor de extractie condens;

Sensurile de curgere a fluidelor

Randamentul intern al unei turbine cu abur este:

Raportul caderilor de entalpie, politropica si adiabatica;

raportul caderilor de entalpie adiabatica si politropica;

in functie de valoarea pierderilor mecanice;

in functie de valoarea pierderilor in ventilele de reglare.

Procesul de condensare este:

izocor-izoterm;

izobar-izoterm;

Izentalpic;

izentropic;

Realizarea unui vid prea mare la condensator in timpul balansarii turbinei in perioada pregatirii pentru functionare poate conduce la:

Aparitia fenomenului de subracire in condensator;

Ambalarea turbinei;

deformarea placilor tubulare;

Nu exista nici un efect nefavorabil asupra turbinei sau condensatorului in aceasta situatie.

Reglarea calitativa a puterii turbinei cu abur se realizeaza prin:

laminare;

destindere;

Comprimare;

Admisie.

Reglarea cantitativa a puterii turbinei cu abur se realizeaza prin:

laminare;

destindere;

Comprimare

Admisie.

Reglarea cantitativa(prin admisie) se realizeaza prin:

Modificarea numarului de trepte alimentate cu abur;

Reglarea pozitiei valvulei principale de pe;

Modificarea numarului de ajutaje alimentate cu abur;

supraincalzirea intermediara a aburului.

Reglarea directa se aplica:

Turbinelor de mare putere;

turbinelor mici de puteri reduse;

Indiferent de puterea turbinei;

Nu se aplica.

Reglarea indirecta se poate aplica:

Numai turbinelor de mare putere;

Numai turbinelor mici de puteri reduse;

Turbinelor indiferent de putere si dimensiuni;

Nu se aplica.

Reglarea prin laminare(calitativa) se realizeaza prin:

variatia caderii de entalpie;

Scaderea entropiei initiale datorita reducerii presiunii;

scaderea entropiei initiale datorita scaderii temperaturii;

scaderea volumului specific datorita scaderii temperaturii si presiunii aburului

Regulatorul de turatie al turbinei termice are rolul de:

a evita cresterea turatiei peste limita admisibila;

A evita trecerea turbinei prin turatia critica;

A asigura in permanenta o concordanta intre puterea produsa si sarcina ceruta de consumator;

a regla turatia functie de nivelul vibratiilor in turbina.

Roata de reglare este de regula:

Componenta a regulatorului de turatie;

montata pe axul turbinei pentru actionarea regulatorului;

Turbina Curtis utilizata in reglarea cantitativa.

Dispozitiv de reglare a calitatii aburului in reglarea de tip calitativ.

Rolul bandajelor paletelor rotorice ale CIP este:

Pozitiv, pentru reducerea scaparilor de abur pe la periferia paletelor mobile;

Negativ, deoarece la TA, datorita umiditatii aburului, bandajul interfera cu picaturile de apa centrifugate, provocand deteriorarea paletelor;

Nu se utilizeaza, desi raspunsurile a) si b) sunt valabile, dar reducerea numarului de palete deteriorate compenseaza cresterea scaparilor secundare de abur;

Negativ, pentru reducerea scaparilor de abur pe la periferia paletelor mobile.

Rolul carcasei duble a corpului TA este acela de:

incalzi carcasa interioara prin ambele suprafete, reducand astfel tensiunile termice care apar in peretele acesteia;

de a reduce solicitarea axiala;

De a reduce umiditatea aburului;

De a reduce scaparile de abur

Rolul lagarului axial montat pe linia de arbori este:

de a prelua forta axiala prin intermediul uleiului de ungere si racire injectat in interiorul sau;

de a prelua forta axiala prin intermediul a doua randuri de pastile ( cuzineti axiali), intre care este plasat gulerul (discul) sau;

De a prelua forta radiala in exces fata de necesitatile energetice ale rotorului TA;

De a prelua forta tangentiala exercitata de abur asupra paletelor rotorului TA.

Rolul preincalzitorului apei de alimentare este:

de mentinere a temperaturii apei de la iesirea din condensator pana la intrarea in GA;

de scadere a temperaturii apei de la iesirea din condensator pana la intrarea in GA;

De crestere a presiunii si temperaturii apei de la iesirea din condensator pana la intrarea in GA;

de scadere a temperaturii apei de la iesirea din condensator pana la intrarea in GA.

Scopul crearii vidului in condensator este:

scaderea valorilor temperaturii si presiunii aburului evacuat din CJP, in scopul cresterii randamentului termic al ciclului de functionare;

Cresterea valorilor temperaturii si presiunii aburului evacuat din CJP, in scopul cresterii randamentului termic al ciclului de functionare

Mentinerea constanta a valorilor temperaturii si presiunii aburului evacuat din CJP, in scopul cresterii randamentului termic al ciclului de functionare;

Scaderea valorilor temperaturii si presiunii aburului evacuat din CIP, in scopul cresterii randamentului termic al ciclului de functionare.

Sistemele uzuale de etansare la arbore al TA sunt:

Cu abur si cu aer;

cu abur si cu ulei;

Cu abur si cu apa;

Cu ulei si cu apa;

Solicitarea axiala a TA este generata de:

diferenta de presiune intre partea IP spre partea de JP;

Diferenta de presiune intre partea JP spre partea de IP;

Umiditatea crescanda dinspre partea de IP spre JP;

Scaderea umiditatii dinspre partea de IP spre JP

Stetoscopul este un aparat special care serveste la:

Masurarea nivelului in tancul de ulei al turbinei;

Masurarea turatiei turbinei;

Masurarea vibratiilor turbinei;

Detectarea zgomotelor anormale in turbina.

TA cu dublu flux permite:

Dezvoltarea unei puteri duble fata de TA cu un singur flux;

Dezvoltarea unei puteri egale cu jumatatea celei cu un singur flux;

Autocompensarea impingerilor axiale;

Insumarea impingerilor axiale

Tevile racitoarelor de ulei de la turbinele cu abur sunt confectionate din:

Cupru;

Fonta;

Otel slab aliat;

Alama.

Turatia rotoarelor contrarotative ale turbinei Ljungstrom se mentine egala prin:

regulatoare de turatie asistate hidraulic;

Prin sincronism electric, fiecare rotor antrenand cate un generator;

cuplarea la un reductor de turatie;

Nu este necesara mentinerea aceleiasi turatii pentru fiecare rotor.

Turbina cu actiune Curtis este:

Utilizata ca turbine auxiliare si ca roata de reglare;

Ca turbosuflanta la m.a.i.

Tipul clasic de turbine cu reactiune;

Utilizata numai la hidrocentrale.

Turbina cu actiune Laval este:

Utilizata foarte rar din cauza turatiei ridicate;

utilizata ca turbina principala deoarece prelucreaza cu randament ridicat aburul la presiuni mari;

Utilizata ca turbina auxiliara deoarece are cel mai mare randament mecanic;

Turbina cu reactiune.

Turbina cu reactiune Ljungstrom este dotata cu:

Ajutaje convergente;

Ajutaje convergent-divergente;

Ajutaje divergent-convergente;

Acest tip de turbine nu are ajutaje.

Turbina Curtis este:

Turbina cu reactiune polietajata;

Turbina cu reactiune cu admisie radiala;

Turbina cu actiune cu trepte de viteza;

Turbina cu actiune cu trepte de presiune.

Turbina de abur este o masina termica care transforma :

Energia mecanica acumulata de abur in energie termica, prin intermediul paletelor rotorului in miscare de rotatie;

Energia termica acumulata in abur in energie cinetica prin destinderea aburului in ajutaje, urmata de transformarea energiei cinetice in energie mecanica cu ajutorul paletelor mobile;

Energia cinetica a paletelor in energie termica a aburului;

Energie termica a paletelor in energie mecanica a aburului.

Turbina Laval este alcatuita din:

O singura treapta de viteza;

O singura treapta de presiune si o treapta de viteza;

Doua trepte de viteza;

O treapta de viteza si o treapta de presiune.

Turbina radiala cu trepte de presiune (Ljungstrom) are gradul de reactiune:

0 fiind o turbina cu reactiune cu admisie radiala;

1 fiind o turbina cu reactiune totala;

0,5 pentru ca este o turbina cu reactiune totala compusa din doua rotoare contrarotative;

neglijabil pentru ca intreaga cadere de entalpie se produce in paletele mobile.

Turbinele cu contrapresiune au:

Presiunea la evacuare subatmosferica;

Presiunea de admisie mai mare decat presiunea critica;

Admisie bilaterala pentru a reduce forta axiala;

Presiune supraatmosferica la evacuare.

Turbinele de condensatie inregistreaza:

La evacuare o presiune subatmosferica;

la evacuare o presiune egala cu presiunea atmosferica;

la admisie o temperatura mai mare deca temperatura de saturatie;

O umiditate apropiata de zero.

Uleiurile de ungere utilizate de turbinele cu abur trebuie sa:

Abia viscozitatea cinematica relativ scazuta pentru ca turbinele au turatie ridicata;

Abia viscozitatea cinematica mare pentru ca turbinele lucreaza la temperatura ridicata;

Fie neaditivate pentru a nu produce oxidari excesive;

Fie aditivate pentru a preveni emulsionarea condensatorului

Umiditate maxima a aburului admisibila la turbine poate fi:

2 - 5 %;

20 - 30 %;

30 - 40 %;

12 - 15 % ;

Umiditatea aburului este:

Mai mare in treptele cu actiune;

Mai mare in treptele cu reactiune;

Indiferenta de tipul treptei TA;

Aceeasi in treptele cu actiune, cat si cu reactiune.

Utilizarea treptelor cu actiune se recomanda din punct de vedere al mentinerii fortelor axiale in limitele admise, deoarece:

Presiunea aburului nu se modifica la trecerea prin acest tip de palete;

Presiunea aburului creste la trecerea prin acest tip de palete;

presiunea aburului scade la trecerea prin acest tip de palete;

Umiditatea aburului creste la trecerea prin acest tip de palete.

Valoarea minima a presiunii de condensare este o functie de:

suprafete de schimb de caldura;

Tipul dispozitivului de vidare;

temperatura agentului de racire;

Temperatura aburului la intrare

Valoarea randamentului mecanic la turbine este:

Mai ridicat la turbinele auxiliare fata de cele principale;

mai scazut la turbinele auxiliare fata de cele principale;

Direct proportional cu variatia de entropie;

o marime nesemnificativa la turbine.

Valoarea randamentului mecanic la turbine este:

Scazut la turbinele de mare putere;

ridicat la turbinele de mare putere;

Nu depinde de puterea turbinelor;

In functie de valoarea caderii de entalpie pe treapta.

Vidul in condensoarele instalatiilor de forta nu se realizeaza cu:

Ejectoare;

Pompe de vid;

pompe centrifuge;

Ejectoare si pompe de vid.

Viteza aburului in turbine cu reactiune:

scade in ajutaj, constanta in paletele mobile

Scade in ajutaj, scade in paletele directoare

Creste in ajutaj, scade in paletele mobile;

creste in ajutaj, constanta in paletele mobile.

Viteza teoretica a aburului in turbinele Curtis:

Scade in ajutaje, creste in paletele mobile, constanta in paletele directoare;

creste in ajutaj, scade in paletele mobile, creste in paletele directoare;

Creste in ajutaj, creste in paletele mobile, scade in paletele directoare;

creste in ajutaj, scade in paletele mobile, ramane constanta in paletele directoare.

{"name":"04_IFAG_RO-TAG(2012)(1 - 101)", "url":"https://www.quiz-maker.com/QPREVIEW","txt":"Test your knowledge and understanding of turbine technology with our comprehensive quiz. Dive into the mechanisms of gas turbines, steam turbines, and their components. Challenge yourself with various questions designed for both beginners and experts in the field.Topics Covered:- Turbine principles- Energy efficiency- Mechanical components- Operational standards- Engineering applications","img":"https:/images/course6.png"}
