Hydraulic Systems Knowledge Quiz
Test your understanding of hydraulic systems and their applications with this challenging quiz. Dive into topics related to air compression, hydraulic operations, and safety standards in various scenarios.
Prepare yourself with questions covering:
- Hydraulic control mechanisms
- Air compression techniques
- Safety protocols in hydraulic systems
- Mechanical properties of anchors and cargo installations
Aerisiri trebuiesc prevazute la?
Tancurile pentru combustibil si marfa
Tancuri pentru lichide si chesoane pentru prizele de fund si coferdamuri care se umple cu lichid
Tancurile pentru apa de balast si apa tehnica
Nu sunt necesare aerisirile
Aerul dintr-o instalatie hidraulica de guvernare va fi indicat de :
Un raspuns neadecvat al carmei;
Lovituri de ciocan ininstalatie;
Zgomote;
Toate descrise anterior.
Aria totala a sectiunilor tuburilor de aerisire ale unui tanc care se umple cu pompele, trebuie sa fie cel putin?
Cat sectiunea tubulaturii de umplere
1,25 sectiunea tubulaturii de umplere
1,35 sectiunea tubulaturii de umplere
1,50 sectiuneat ubulaturii de umplere

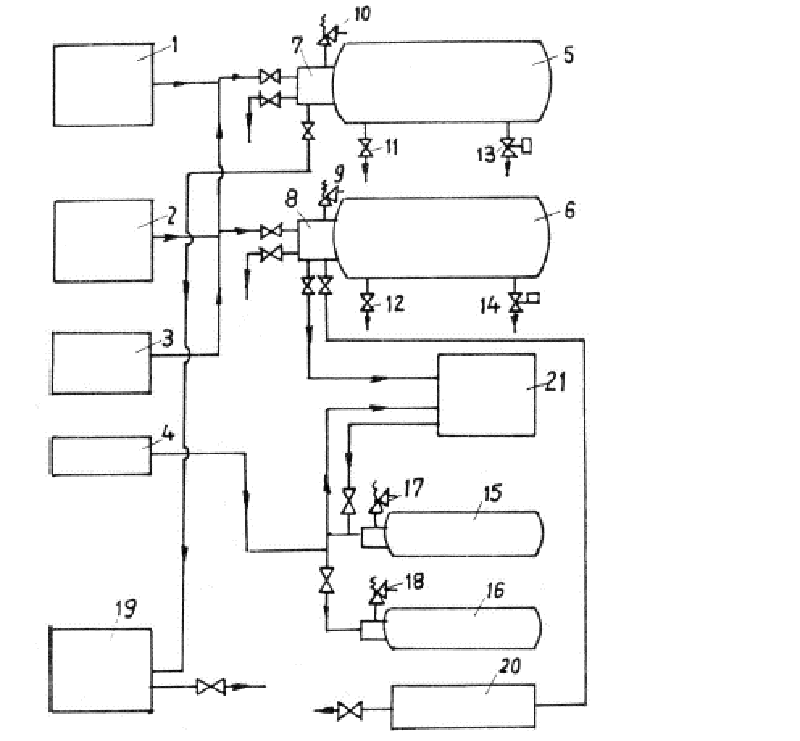

Butelia pentru lansarea motoarelor auxiliare poate fi umpluta:
De la oricare din buteliile principale
Doar de la una din buteliile principale
De la butelia de aer servici
Toate cele de mai sus
Buteliile de aer prevazute a alimenta sistemul de comanda automata trebuie sa aibe I-o incarcare manuala; II-o incarcare automata
Numai I
Numai II
Atat I cat si II
Nici I si nici II
Buteliile pentru lansarea motoarelor auxiliare poate fi umpluta?
De la oricare compresor principal
Numai de la un compresor principal
De la compresorul de avarie daca are doua trepte de comprimare
De la compresorul special pentru lansarea motoarelor auxiliare
Buteliile principale de aer comprimat sunt montate cu o inclinare de?
3 grd
9 grd
15 grd
45 grd
Canalele de ventilatie destinate evacuarii vaporilor si/sau gazelor cu risc de explozie sau care prezinta pericol de incendiu trebuie sa fie?
Etanse la apa cu dispozitive deinchidere la iesire
Etanse la apa fara dispozitive de inchidere la iesire
Etanse la gaze si nu vor fi racordate la canalele altor incaperi
Etanse la gaze si pot fi racordate la canalele altor incaperi
Cand apare aer in sistemul hidraulic al unei masini de carma atunci :
Carma va raspunde greu
Pistoanele hidraulice se vor deplasa cu o viteza foarte mare
Vizorul va arata balonase de lichid;
Se vor deschide valvulele de descarcare a pistoanelor hidraulice
Cand butelia de aer comprimat este amplasata in linie cu compresorul de aer si este folosita ca racitorfinal, butelia de aer comprimat trebuie sa fie?
Prevazuta cu capac de vizita
Purjata frecvent de apa condensata
Prevazuta cu un traductor de umiditate la intrare
Prevazuta cu un vizor
Cand porniti un vinci de ancora hidraulic observati ca presiunea hidraulica nu creste desi motorul electric de actionare functioneaza corect. Care din urmatoarele actiuni este prima intreprinsa pentru a restabili presiunea?
Va asigurati ca inrezervorul hidraulic este ulei pana la nivelul corespunzator
Verificati discul de frana al motorului electric pentru a vedea ca functioneaza corect
Verificati motorul electric daca un releu decontact la supra sarcina a ramas deschis
Verificati alimentarea motorului electric cu tensiune normala

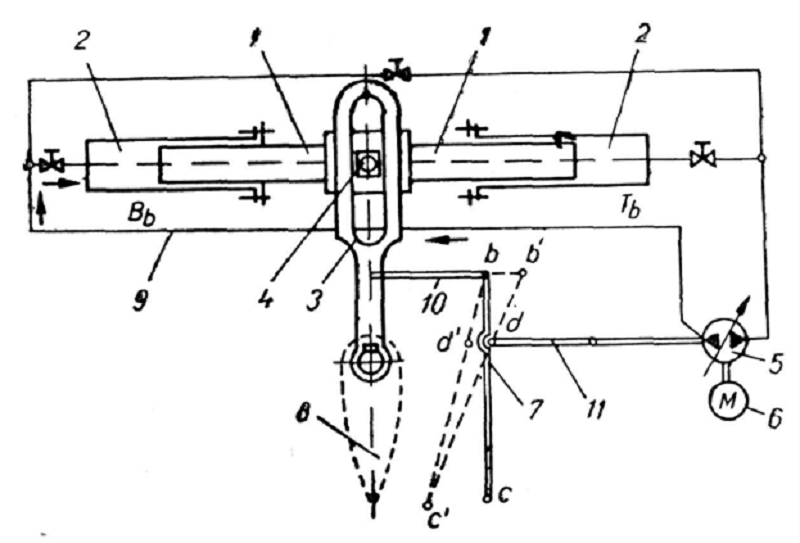

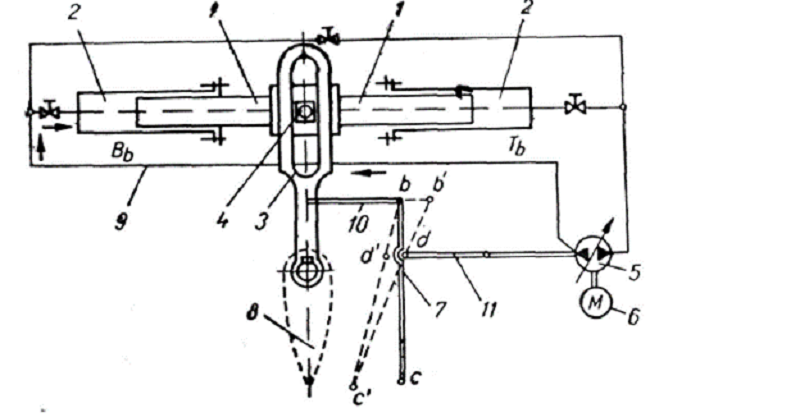

Cand se comanda "banda stanga" a carmei care se afla in planul diametral, fig.ITA-016, care componente ale sistemului de guvernare vor fi supuse la presiune inalta :
"5" si "1 Bb"
"2 Tb"
"2 Bb"
"5" si "1 Tb"
Cand se inspecteaza masina carmei si sistemul de comanda aferent, trebuie verificat :
Daca nu se vede aer la vizor
Daca sistemul pierde ulei
Indicatorul de pozitie al carmei indica o abatere peste limita;
Pierdere a miscarii in cilindrii hidraulici.

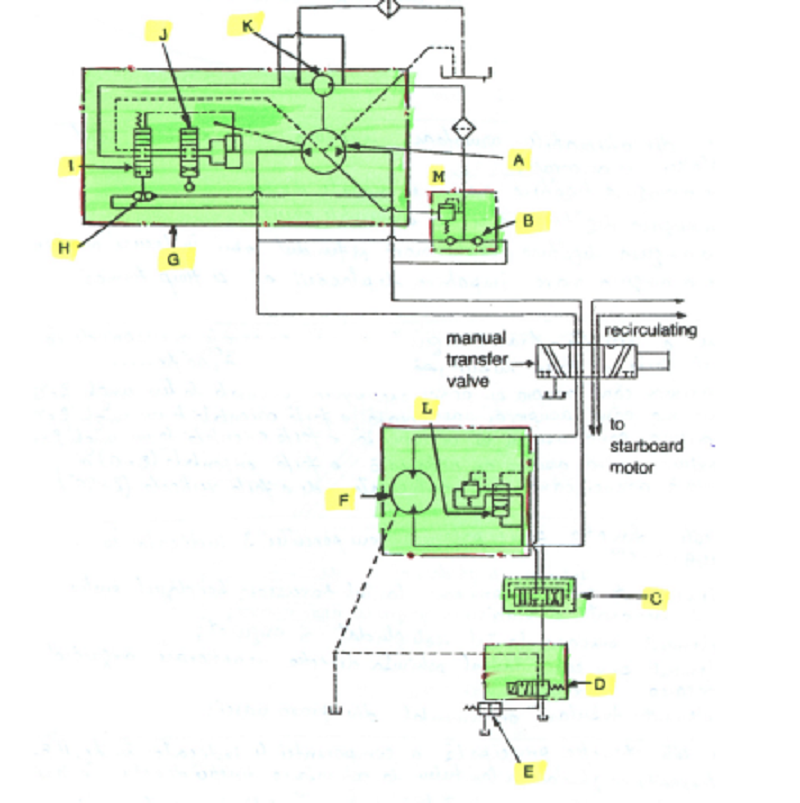

Cand unghiul de carma comandat este obtinut de un sistem de guvernare tipic cu doua pistoane electrohidraulice :
Pistonul deschide valvula by-pass a uleiului,pentru a opri miscarea carmei;
Distribuitorul cu sase cai se muta intr-o pozitie neutra;
Sistemul de urmarire reduce la zero debitul pompei principale de ulei;
Motorul electric al pompei este scos de sub tensiune de un comutator;
Cand unghiul de carma va fi modificat, instalatie de guvernare va actiona : I -cu o viteza de deplasare apistoanelor de actionare ale carmei direct proportional cu valoarea unghiului comandat; II -unghiul deinclinare al carmei va fi direct proporti
Numai I;
Numai II;
Atat I cat si II;
Nici I si nici II
Cand unghiul de carma va fi schimbat, instalatia de guvernare va actiona prin : I -durata in care pompa debiteaza ulei in instalatie va fi direct proportionala cu modificarea unghiului de carma; II -presiuneauleiului in sistem ce va fi mai mare pent
Numai I;
Numai II;
Atat I cat si II;
Nici I si nici II.

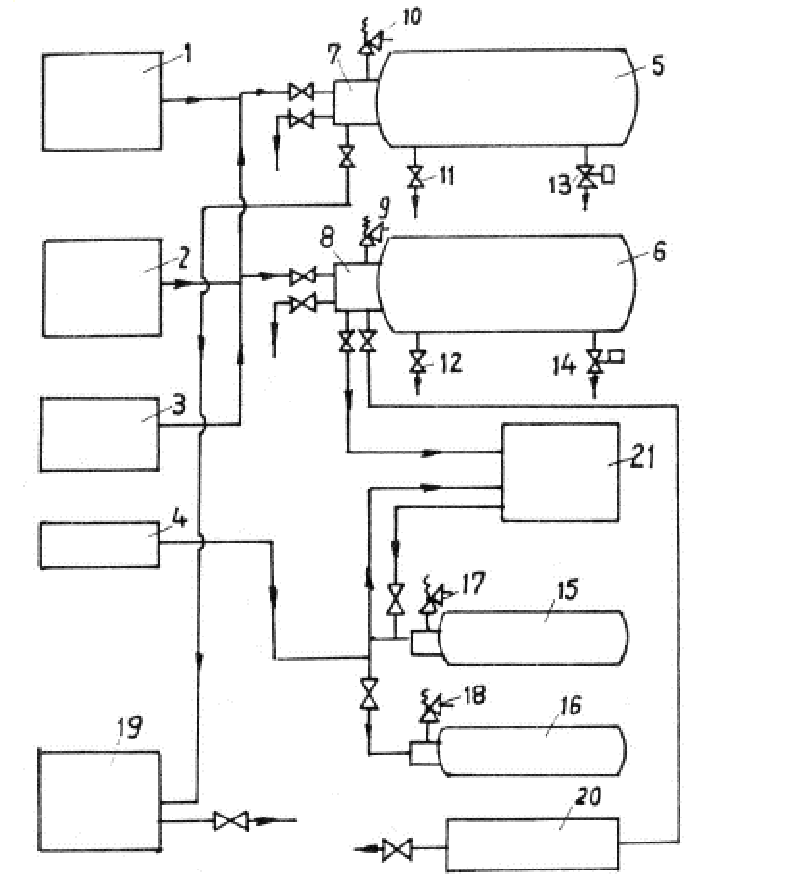

Cantitatea de aer comprimat din cele doua butelii destinate pornirii motoarelor reversibile principale trebuie sa asigure?
Cel putin 12 lansari efectuate alternativ pentru mersul inainte si inapoi cu motorul pregatit
Cel putin 12 lansari pentru mars inainte cu motorul neincalzit
Cel putin 12 lansari pentru marsi nainte cu motorul incalzit
Cel putin 10 lansari efectuate alternativ pentru mars inainte si inapoi cu motorul pregati
Cantitatea de aer comprimat pentru butelia ce deserveste sirena va asigura functionarea neintrerupta a acesteia timp de?
4 minute
3 minute
2 minute
1 minut
Cantitatea totala de aer comprimat pentru pornirea motoarelor auxiliare trebuie sa fie suficienta pentru?
Efectuarea a cel putin 6 lansari ale oricarui motor nepregatit
Efectuarea a 6 lansari ale motorului cu puterea cea mai mare iar daca exista mai multe motoare, cel putin 3 lansari ale fiecarui motor pregatit pentru functionare
Efectuarea a cel putin 6 lansari ale oricarui motor pregatit pentru functionare
Nu exista nici o regula pentru cantitatea de aer din butelii.
Capacele gurilor de magazii formate din una sau mai multe perechi de panouri acestea sunt caracterizate de miscarea pe care o executa in vederea inchiderii/deschiderii. Dupa acest criteriu distingem?
Miscare de translatie cu simpla tragere
Miscare de rotatie (rabatere)
Miscare combinata (depliere)
Toate de mai sus
Care din afirmatiile de mai sus exprima cel mai bine conditiile ce trebuie sa le indeplineasca instalatiile de actionare mecanica a capacelor gurilor de magazii...
Sa asigure manevrarea facila a acestora
Inchiderea sa fie rapida si sigura
Nchiderea/deschiderea sa se faca in deplina securitate pentru operatori
Toate de mai sus

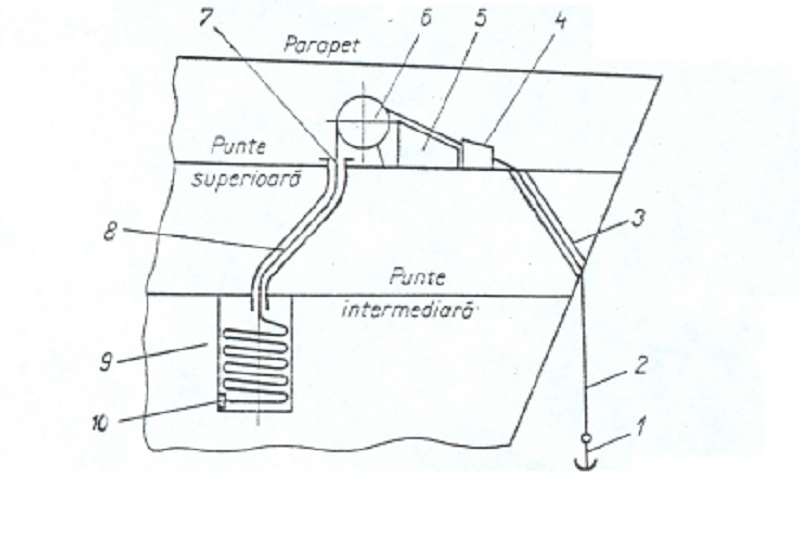

Care din afirmatiile urmatoare descrie cel mai bine procesul de virare?
Aducerea la bord a ancorelor fundarisite si asigurarea lor la post in vederea plecarii navei din locul de stationare
Aducerea la bord si asigurarea ancorelor aflate deasupra apei
Deplasarea ancorei pe verticala atat in apa cat si deasupra apei
Deplasarea ncorei in nara de bordaj pana la iesirea ei
Care din afirmatiile urmatoare exprima cal mai bine rolul instalatiei de ancorare?
De a asigura legatura navei cu navele din jur
De a asigura legatura navei cu elementele cheului
De a asigura legatura dintre nava stationata si fundul apei in locuri neamenajate
De a asigura nava impotriva deplasarii ei pe timp frumos
Care din afirmatiile urmatoare exprima cel mai bine conditiile pe care trebuie sa le indeplineasca capacele gurilor de magazii?
Sa fie inchise etans la apa si asigurate in timpul navigatiei
sa suporte tensiunile provenite din masele de apa ambarcate prin valuri
Sa suporte greutatea containerelor sau a cherestelei daca se imbarca pe capac
Toate de mai sus
Care din afirmatiile urmatoare exprima cel mai bine denumirea indicatorului sintetic Na?
Caracteristica de dotare ce exprima dotarea minima ale elementelor de ancorare, legare si remorcare
Caracteristica de smulgere a ancorei ce tine cont de masa navei
Caracteristica de smulgere ce tine cont de dimensiunile care contribuie la formarea suprafetelor expuse fortelor exterioare
caracteristica de ridicare ce exprima puterea necesara vinciului de ancora
Care din afirmatiile urmatoare exprima cel mai bine rolul instalatiei de incarcare/descarcare marfa?
De a distribui in tancuri produsele petroliere trimise pe nava cu mijloacele danei si de a le vehicula intre tancuri
De a distribui in tancuri produsele petroliere la incarcare si transferul acestora catre compartimentul de masini
De a distribui in tancuri produsele petroliere trimise pe nava cu mijloacele danei si pentru debarcarea acestora in portul de destinatie cu mijloacele bordului
de a debarca produsele petroliere in portul de destinatie cu mijloacele bordului

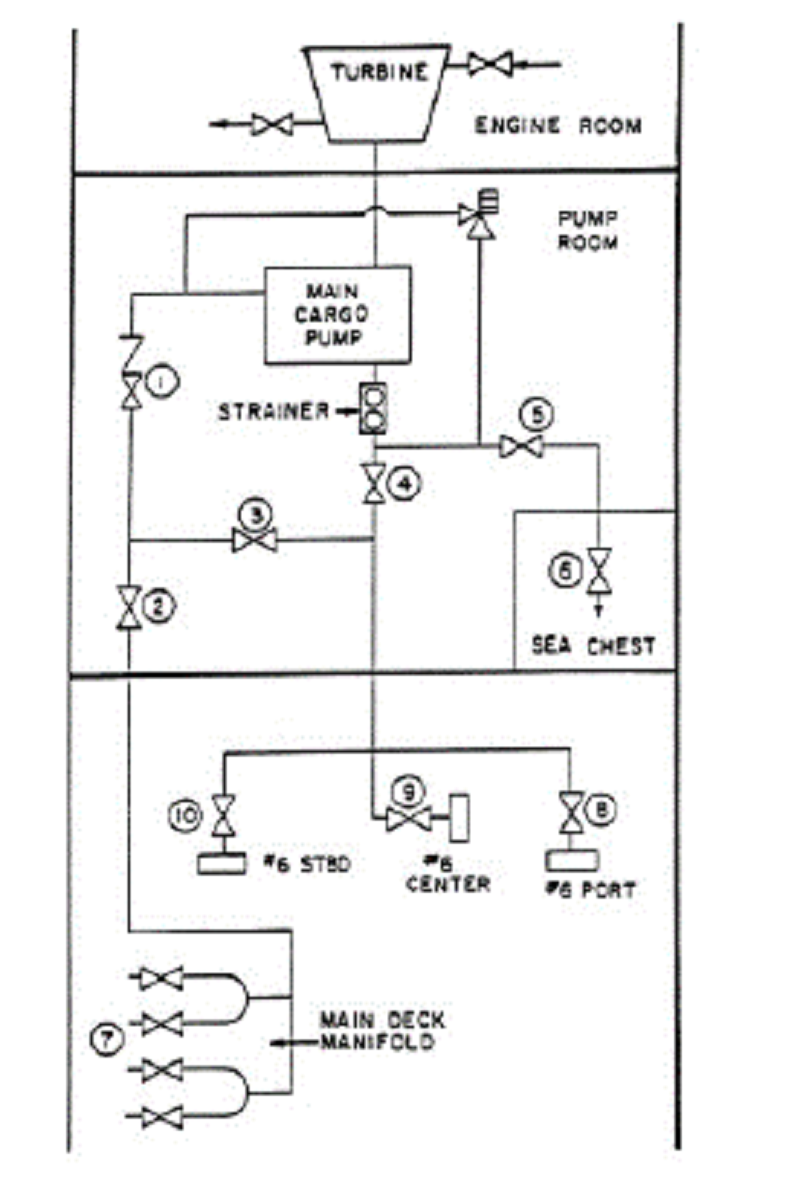

Care din afirmatiile urmatoare exprima cel mai bine rolul instalatiei de marfa si a instalatiei de curatire?
Instalatia de marfa evacueaza cea mai mare parte a marfii iar cea de curatire evacueaza ultimul strat de petrol amestecat cu reziduuri usoare
instalatia de marfa evacueaza in totalitate marfa iar cea de curatire asigura evacuarea rezidurilor grele astfel incat tancul sa ramana curat
Instalatia de marfa evacueaza jumatate din marfa iar cea de curatire cealalta jumatate
instalatia de marfa asigura evacuarea intregii cantitati de marfa iar cea de curatire asigura spalarea generala a tancurilor de marfa
Care din afirmatiile urmatoare exprima conditiile generale impuse instalatiei de guvernare :
Asigura forta laterala necesara giratiei navei ce trebuie obtinuta intr-un timp impus si posibilitatea limitarii acestei forte;
trebuie sa existe controlul permanent al unghiului de banda al carmei;
Sa aiba siguranta in functionare si sa existe o actionare de avarie;
Toate de mai sus.
Care din afirmatiile urmatoare exprima corect parametrii functionali cu ajutorul carora se dimensioneaza masina carmei ?
Momentul fortelor hidrodinamice fata de axul carmei, timpul si unghiul de bandare al acesteia;
Momentul fortelor hidrodinamice, unghiul de bandare, viteza si marimea navei;
timpul, unghiul de bandare al carmei si pescajul la care se afla aceasta;
marimea si pescajul navei, suprafata carmei si unghiul de bandare al acesteia.
Care din afirmatiile urmatoare indeplinesc cel mai bine cerintele unei ancore?
Rezistenta mecanica mare si forta minima de fixare
Rezistenta mecanica mica si forta de smulgere mare
rezistenta mecanica mare , comoditate in manevrare si forta maxima de fixare
Rezistenta mecanica mica si sa se poata prinde de fund impiedicand smulgerea
Care din afirmatiile urmatoare precizeaza cal mai bine rolul instalatiei de acostare/legare
de a asigura legatura de contact, cu ajutorul paramelor cu malul sau cu alte nave stationate sau in mars
De a asigura legatura numai cu malul amenajat
De a asigura legatura numai cu malul neamenajat
E a asigura legatura de contact numai cu navele in deplasare
Care din conditiile specificate sunt impuse instalatiilor caracteristice navelor petroliere?
prevenirea incendiilor si a poluarii apei de mare
verificarea rapida a marfii la incarcare/descarcare
prevenirea degradarii marfii transportate
Toate de mai sus
Care din modalitatile enumerate reprezinta un sistem de etansate al partilor ce delimiteaza camerele de lucru ale masinii de carma oscilante?
segment metalic presat cu garnitura de cauciuc;
Segment metalic presat cu ajutorul lichidului de lucru;
Garnitura de cauciuc profilata corespunzator;
Toate de mai sus.
Care din urmatoarele afirmatii exprima cel mai bine definirea carmei pasive ?
o suprafata portanta inclinabila in jurul unui ax vertical, formata dintr-un profil asimetric, amplasata in orice pozitie pe nava;
O suprafata portanta inclinabila in jurul unui ax vertical, formata dintr-un profil simetric fata de coarda sa, amplasata de obicei in pupa;
o suprafata dreptunghiulara asezata vertical in pupa navei;
O suprafata trapezoidala asezata vertical in pupa navei.
Care din urmatoarele afirmatii exprima cel mai bine rolul instalatiei de guvernare ?
Mentinerea drumului impus navei prin aplicarea unor momente verticale care actioneaza simultan cu forta de propulsie;
corectia drumului navei cand bate vantul
Mentinerea drumului navei pe directia nord cand sunt valuri;
Corectia drumului navei cand conditiile meteorologice sunt nefavorabile.
Care din urmatoarele afirmatii exprima corect viteza maxima de deplasare a capacelor la inchidere si deschidere?
15 m/min
20 m/min
17m/min
10m/min
Care din urmatoarele procedee de intretinere frecventa este necesara la rezervoarele de aer comprimat…
O urmarire atenta a temperaturii
curatarea permanenta pentru eliminarea uleiului si impuritatilor
Testarea permanenta a supapelor de siguranta
Purjarea frecventa a apei

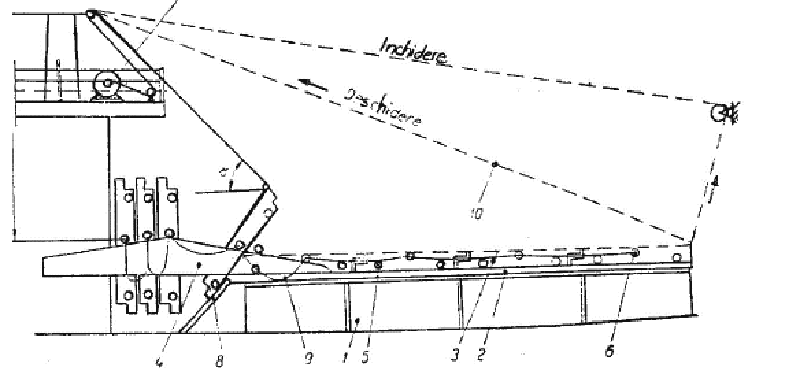

Care este denumirea exacta si rolul elementului 10 in cadrul schemei prezentate in fig.ITA.26
Parama prin care se asigura capacele pe pozitia inchis in timpul marsului
parama de legatura intre capace in cazul ridicarii cu macaraua
Parama de actionare a capacelor in cazul deschiderii/inchiderii capacelor cu ajutorul vinciului
Parama prin care se asigura capacele in pozitia deschis in timpul stationarii navei

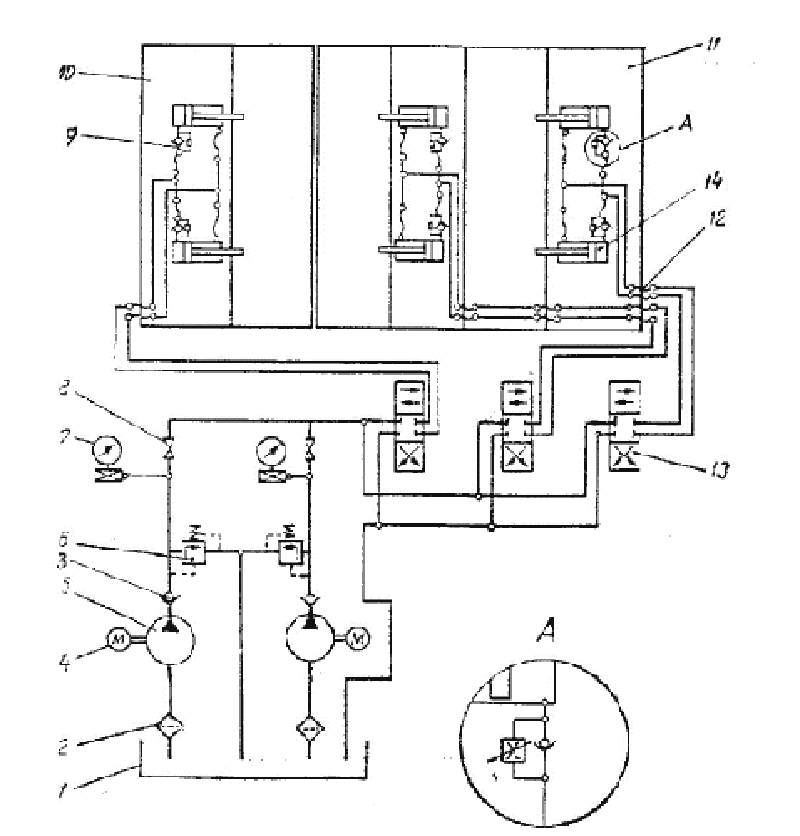

Care este denumirea si rolul elementului 6 din cadrul schemei prezentate in fig. ITA 27
Upapa de siguranta ce limiteaza presiunea din instalatie la 140bar
supapa de siguranta pentru protejarea distribuitorului 13
Supapa de limitare a presiunii (de siguranta) limiteaza presiunea maxima din instalatie la o valoare prescrisa
Supapa de limitare a presiunii pentru a asigura presiunea necesara ungerii pompei 5

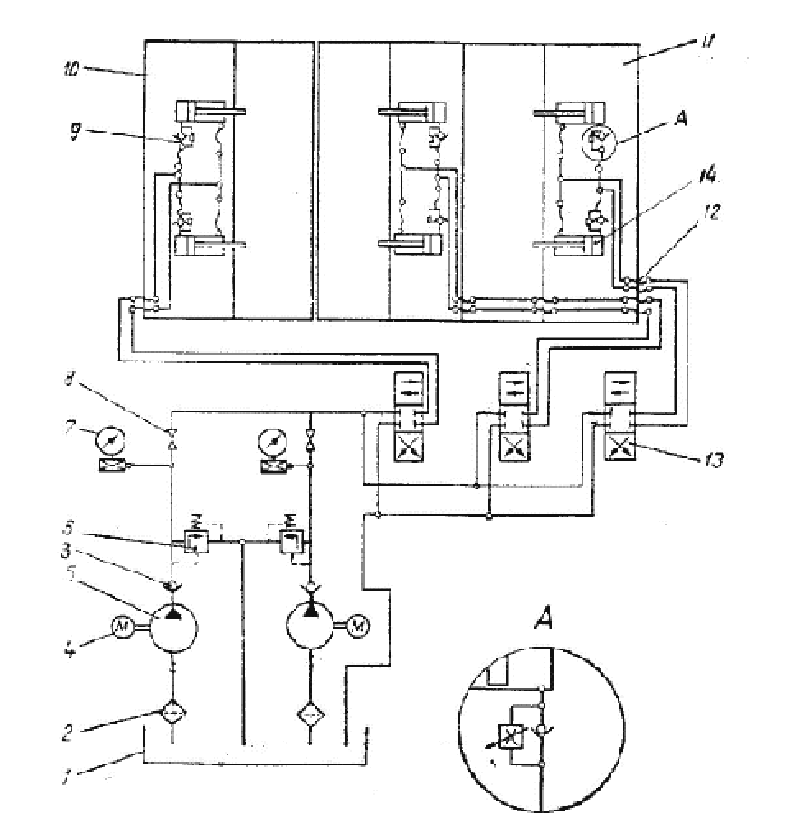

Care este denumirea si rolul elementului 13 din cadrul schemei prezentate in fig. ITA 27
distribuitor 3/4 ce realizeaza distributia uleiului catre cilindrul 14 in functie de manevra de inchidere sau deschidere
Distribuitor ce realizeaza inchiderea sau deschiderea uleiului catre cilindrul 14
Distribuitor 3/3 pentru dirijarea uleiului
Filtru de ulei pentru protejarea cilindrului hidraulic 14
Care este denumirea si rolul elementului 14 din cadrul schemei prezentate in fig. ITA 27
Cilindru hidraulic pentru deplasarea pe verticala a panourilor capacelor
Cilindru hidraulic ce creaza forta necesara actionarii panourilor capacelor
Distribuitor hidraulic pentru dirijarea uleiului
distribuitor hidraulic pentru intreruperea circulatiei uleiului
Care este denumirea si rolul elementului 2 din cadrul schemei prezentate in fig. ITA 27
Ltru de ulei pentru retinerea apei existente in ulei
Filtru care retine impuritatile solide din ulei pentru protejarea pompei 5 si a celorlate elemente din instalatie
Filtru de ulei cu element filtrant din sita cu porozitatea de 1mm
Racitor de ulei pentru a introduce uleiul in instalatie la o anumita temperatura
Care este denumirea si rolul elementului 3 din cadrul schemei prezentate in fig. ITA 27
supapa de sens unic si nu permite circulatia uleiului in sens invers prin pompa care nu functioneaza
Supapa de sens unic si realizeaza protejarea pompei la circulatie inversa de ulei
Supapa de sens si protejeaza pompa la crestere de presiune
Supapa de siguranta a pompei
Care este denumirea si rolul elementului 4 din schema prezentata in fig. ITA 26
Cale de depozitare pe care sunt trase si stivuite capacele gurilor de magazii
Cale de depozitare pe care sunt angrenate rolele de depozitare ale capacului realizand rasturnarea lui
Cale de manevra pe care sunt trase capacele gaurilor de magazii
Cale de manevra pentru rasturnarea capacelor gurilor de magazii
Care este denumirea si rolul elementului 5 din cadrul schemei prezentate in fig.ITA 27
pompa de ulei ce ridica presiunea in instalatia de manevra capace
pompa cu debit variabil ce vehiculeaza uleiul in instalatie
pompa nereversibila cu debit variabil ce vehiculeaza uleiul in instalatie
Pompa nereversibila cu debit constant ce realizeaza vehicularea uleiului in instalatie la presiunea necesara deschiderii capacelor gurilor de magazii
Care este denumirea si rolul elementului 7 din schema prezentata in fig. ITA.26
Vinci de incarcare, cu care se asigura forta de tragere si depozitarea paramei de actionare a capacelor gurilor de magazie
Vinci de incarcare care realizeaza forta de ridicare pe verticala a capacelor gurilor de magazie
Vinci de incarcare care realizeaza numai forta orizontala pentru deplasarea capacelor
Vinciul de incarcare care nu are nici un rol la deschiderea si inchiderea capacelor gurilor de magazii
Care este functia principala a componentei 1 indicata in fig. ITA 014…
De fixare a navei de cheu
de fixare a navei de o nava avariata
de fixare a navei de pe fundul stancos al ape
De fixare a navei de fundul apei , prin intermediul lanturilor sau paramelor.
Care este functia principala a componentei 10 indicata in fig.ITA 014
De prindere a lantului de ancora de corpul navei
De spalare a lantului de ancora
de spalare a lantului si suflare cu aer pentru uscare
De prindere a lantului de ancora de puntea navei
Care este functia principala a componentei 4 indicata in fig. ITA 014…
dispozitiv de ghidare a lantului la schimbarea directiei de actiune a lantului
dispozitiv de blocare a lantului de ancora fata de corpul navei pentru situatiile de mars sau ancorare
Dispozitiv de ungere a lantului de ancora
Dispozitiv de spalare a lantului de ancora
Care sunt instalatiile specifice navelor petroliere?
descarcarea/incarcarea marfii si masurarea nivelului in tancuri
evacuarea gazelor din tancurile de marfa si pastrarea unei presiuni manometrice in tancurile de marfa
Curatarea si spalarea tancurilor, incalzirea marfurilor vascoase
Toate de mai sus
Cate sortimente de produse petroliere poate vehicula si depozita instalatia prezentata in fig. ITA 024 la un transport de marfa
1
2
3
4
Ce culoare este folosita sa indice ultima cheie de lant a lantului de ancora?
rosu
alb
Albastru
Galben
Ce probleme pot apare daca cuzinetul franei unei barbotine se uzeaza ?
Motorul de actionare va avea o turatie prea mare
ancora va cadea necontrolat
Cuplajul se va supraincalzi
eficacitatea franei va fi redusa

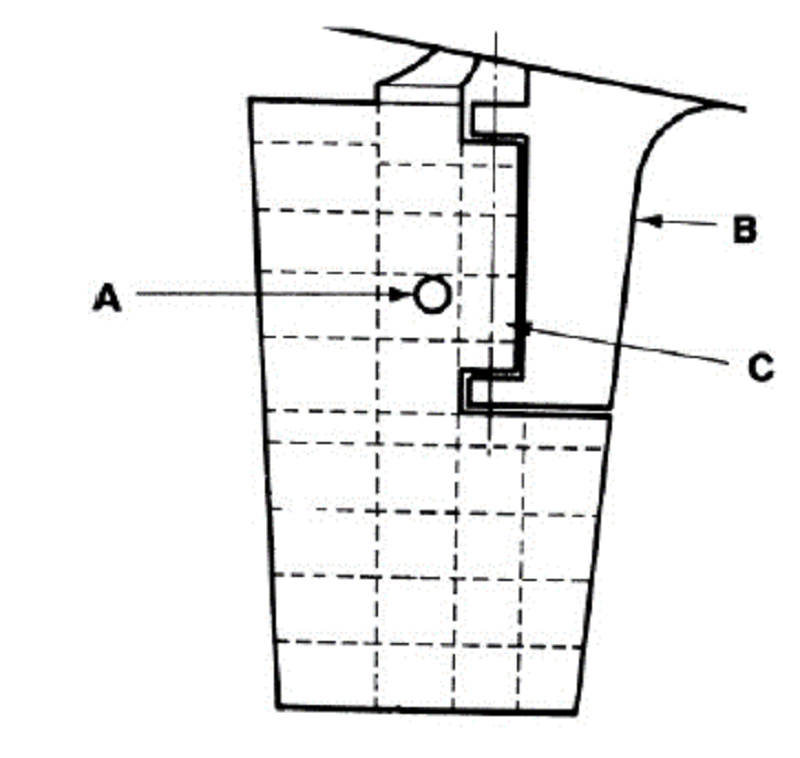

Componenta "B" a carmei din figura ITA 131 este:
axul carmei
tachetul de botare al carmei;
coafa elicei
balamaua carmei (pintenul).
Compresorul de avarie din fig. ITA 23 este marcat cu pozitia:
1
2
3
4
Conform normelor societatilor de clasificare tubulaturile de aer comprimat pentru lansarea motorului principal trebuie sa aiba o mica panta catre…
buteliile de aer
valvula principala de lansare
Distribuitorul de aer
valvula pilot
Daca o cabina are un hublou ( gratar de refulare) de 150x300 mm prin care aerul circula cu 30m/min, care este volumul de aer ce intra in cabina?
1 mc / min
1,35 mc/min
2,0 mc/min
2,8mc/min
Daca o cabina are un hublou de 125 mmx300mm prin care aerul circula cu 30 m/min, care este volumul de aer intrat in cabina?
1,125mc/min
1,3 mc/min
1,4 mc/min
1,8mc/min
Daca pompa pentru vinciul hidraulic de ancora este supraincalzita cauza poate fi…
Cresterea turatiei pompei
Presiune excesiva de refulare
Unghiul prea mic de inclinare a blocului cilindrilor pompei
turatie mica a pompei
Debitul compresorului trebuie sa fie…
Suficient pentru umplerea unei butelii ale motorului principal in timp de o ora plecand de la presiunea minima la care este posibila ultima manevra
suficient pentru umplerea unei butelii ale motorului principal in timp de o ora de la presiunea atmosferica
suficient pentru umplerea buteliilor motoarelor principale in timp de o ora de la presiunea atmosferica
Suficient pentru umplerea buteliilor motoarelor principale in timp de o ora de la presiunea minima la care este posibila ultima manevra
Diametrul minim al tubulaturii de aerisire este de….
100 mm
75 mm
60 mm
50 mm

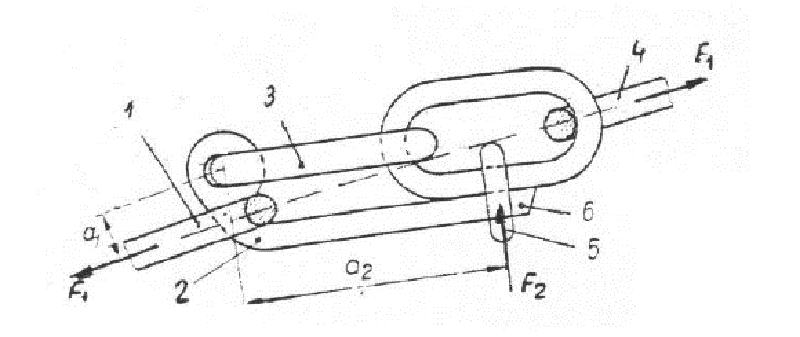

Dispozitivul prezentat in fig.ITA 015 este utilizat pentru
Desprinderea rapida a lantului de ancora de corpul navei
Desprinderea lantului de pe barbotina
Desprinderea lantului de nava la iesirea din nara de bordaj
Desprinderea lantului din falcile stopei
Dispozitivul prezentat in fig.ITA 015 trebuie sa asigure….
O prindere si o desprindere la o forta maxima prestabilita in lantul de ancora
O desprindere usoara cand lungimea lantului depaseste adancimea maxima de ancorare
o prindere sigura si la nevoie o desprindere rapida si sigura a lantului de ancora chiar cand este tensionat
O desprindere usoara cand lantul freaca nara de ancora

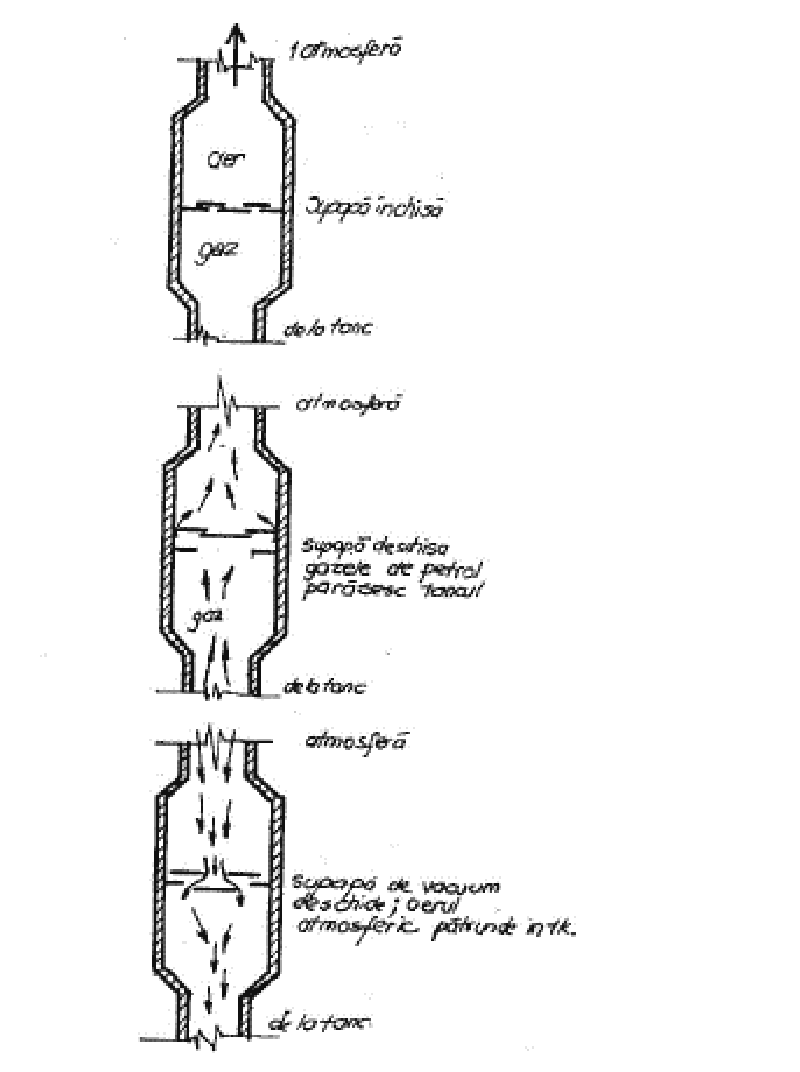

In fig.ITA 25 este prezentat modul de functionare al unui/unei…
supape de aerisire
opritor de flacara
inchizator hidraulic
reductor de presiune
In scopul reducerii poluarii apei de mare prin descarcarile de hidrocarburi conform normelor internationale, petrolierele trebuie sa dispuna de ...
tancuri de decantare a caror capacitate trebuie sa fie de cel putin 3 % din capacitatea de transport
Un sistem de supraveghere si control al descarcarii hidrocarburilor prevazut cu un dispozitiv inregistrator de hidrocarburi
inregistrare a cantitatii totale de hidrocarburi deversate si sa opreasca descarcarea atunci cand nu sunt respectate concentratiile din normele internationale
Toate de mai sus
In situatia cand presiunea gazelor din cargotanc creste:
punctul de fierbere al lichidului creste
punctul de fierbere al lichidului scade
punctul de fierbere al lichidului ramane neschimbat
variatia presiunii gazului din tanc nu are influienta asupra punctului de fierbere al lichidului
In timpul stationarii la ancora, lantul de ancora trebuie asigurat de…
numai de frana vinciului de ancora
Opritorul de lant sau opritorul rotirii inverse a cabestanului cu castanetele
surubul de oprire
Cheia ( de impreunare)
Incaperile pompelor de marfa de la petroliere trebuie sa fie prevazuta cu ventilatie artificiala de extractie separata pentru fiecare incapere care sa asigure cel putin numarul de schimburi pe ora de
20
15
10
5
Incaperile pompelor de marfa de la petroliere trebuie sa fie prevazute cu instalatie de ventilatie de extractie de avarie care sa asigure cel putin numarul de schimburi pe ora de
20
15
10
5
Instalatia de aer comprimat a navei trebuie sa asigure: I-pornirea si inversarea tuturor motoarelor auxiliare; II-pornirea si inversarea motoarelor principale
numai I
numai II
Atat I cat si II
Nici I si nici II

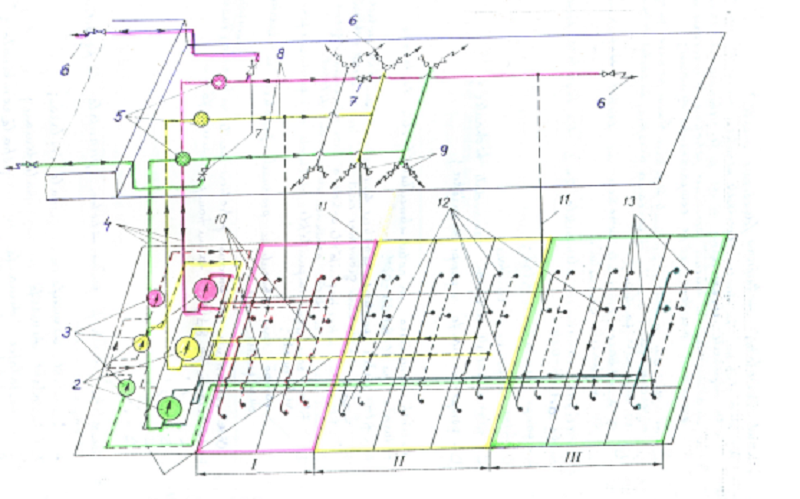

Instalatia de marfa prezentata in fig.ITA 024 se numeste
instalatie de marfa cu magistrala inelara
instalatie de marfa cu magistrale liniare
Instalatie de marfa cu magistrala combinata
Instalatie de marfa fara magistrale
La care din urmatoarele intervale de timp supapele de siguranta ale pompelor de marfa ale petrolierelor trebuiesc verificate…
Inaintea fiecarei operatiuni de descarcare a marfii
cel putin o data la fiecare plecare in voiaj
cel putin o data pe an
La inspectiile de la doi ani
La instalatia hidraulica a vinciului de ancora din fig.ITA-160, motorul electric este pornit, cu sarcina pe el, dar barbotinele se rotesc incet sau deloc, chiar fara sa fie aplicata o sarcina si se indica o presiunea mai redusa de ulei dupa pompa; ca
cuplajul pompei cu electromotorul este rupt
Supapa de siguranta nu se inchide
valvula de la pompa principala este in pozitie gresita in timp ce pompa functioneaza
Presiunea de la E nu a fost purjata cand J este in pozitia de functionare
La instalatia hidraulica de ancorare din fig.ITA-160, daca motorul electric este conectat dar barbotina nu se roteste si nu se dezvolta presiune pe oricare parte a instalatiei, cauza probabila este ...
Cuplajul pompei cu instalatiei este rupt,
) supapa de siguranta nu se inchide
valvula de transfer este in pozitia gresita cand pompa principala functioneaza
Punctul de reglare al resortului pentru I este prea jos
La navele petroliere cu supape la tancurile de marfa actionate manual cel mai folosit tip de supapa este…
supapa fluture
supapa cu bila (sferica)
ventil de inchidere
supapa de retinere
La petroliere care din urmatoarele tipuri de valvule vor functiona cu comanda hidraulica
Valvula cu ventil de inchidere
Valvula cu bila
valvula tip fluture
Valvula cu un singur sens
La petroliere pompele de marfa sunt folosite pentru
descarcarea marfii
incarcarea marfii
balastarea, debalastarea tancurilor de balast separat
toate cele de mai sus
La petroliere sunt folosite de obicei urmatoarele sisteme de aerisiri…
Sistem de aerisire independent
sistem de aerisire comun
Sistem de aerisire de tip grupat
Toate cele de mai sus
La petrolierele noi compartimentul pompelor de marfa este amplasat in :
Prova compartimentului masini
pupa compartimentului masini
In compartimentului masini
la centrul navei
La sistemul hidraulic al vinciului de ancora prezantat in fig.ITA-160 supapa de limitare a presiunii se deschide cand presiunea creste in sistem. Cauza probabila este...
Supapele de retinere pe refularea pompei de alimentare sunt deschise
Sertarul distribuitorului de contact al supapei de siguranta s-a deplasat in pozitie gresita in timpul functionarii vinciului de ancora
distribuitorul manual de transfer este in pozitie gresita si pompa este in functiune
punctul de reglare al cursei arcurilor este prea ridicat pentru sarcini normale
La un sistem de guvernare electro-hidraulic, care din dispozitivele indicate va impiedica carma sa depaseasca unghiul de bandare la semnalul dat de timona ?
Axiometrul (indicatorul de unghi);
sistemul de urmarire;
Emitatorul electric;
Limitatorul de unghi al carmei.
La un sistem de guvernare electrohidraulic, deteriorarea produsa de blocarea carmei este impiedicata de :
arcurile de amortizare;
Supapele de siguranta;
Curgerea uleiului prin pompe;
Amortizare pneumatica.
La un sistem de guvernare electrohidraulic, franarea carmei la capat de cursa este limitata de:
Un mecanism diferential;
arcurile de rapel;
Un acumulator hidraulic;
Sistemul de franare si supapele de siguranta.
Majoritatea sistemelor de guvernare hidraulice sunt prevazute cu supape de siguranta care :
functioneaza cand carma este in plan diametral;
elimina excesul de presiune din sistemul hidraulic;
Protejeaza ansamblul de conducte la lovitura carmei;
elimina presiunea in exces din telemotor
Materialele din care se confectioneaza canalele de ventilatie trebuie sa fie… I necombustibili, II rezistente la coroziune
numai I
numai II
atat I cat si II
nici I si nici II

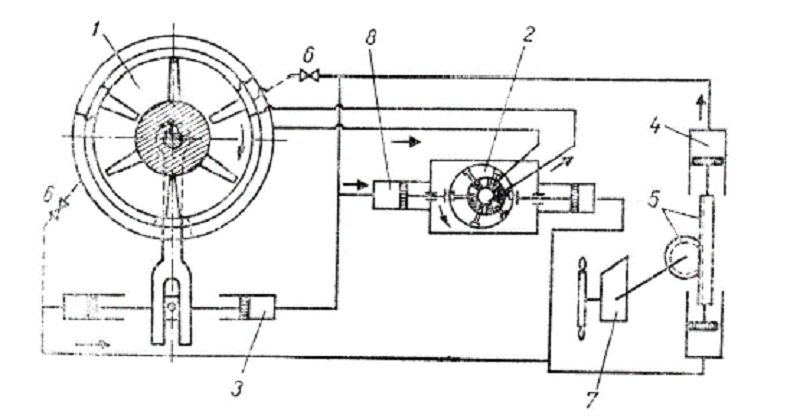

Mecanismul de urmarire la un sistem de guvernare este pentru a asigura o pozitie carmei pentru fiecare pozitie comandata de timona. De aceea, mecanismul de urmarire trebuie :
sa readuca rapid dispozitivul de reglare a cursei variabile a pistonaselor pompei principale la cursa zero, tocmai cand carma realizeaza unghiul comandat;
Sa mentina unghiul de cursa variabil al pistonaselorpompei principale dupa ce carma a realizat unghiul de bandare
sa mareasca treptat unghiul de cursa variabila al pistonaselor pompei principale cand carma atinge unghiul comandat;
sa readuca dispozitivul ce realizeaza cursa variabila al pompei principale treptat la cursa zero cand carma realizeaza unghiul comandat.
Numarul de butelii in care se pastreaza rezerva de aer comprimat pentru pornirea motoarelor principale este ..
o butelie
Doua butelii
trei butelii
Patru butelii
Numarul minim de compresoare principale pentru navele ca zona de navigatie limitata trebuie sa fie…
unu
doua
Trei
Patru
Opritoarele de flacara sunt:
dispozitive care se monteaza pe tubulatura de ventilatie pentru a preveni trecerea flacarilor spre cargotanc dar nu restrictioneaza trecerea gazelor
dispozitive care se monteaza pe tubulatura de ventilatie pentru a preveni trecerea flacarilor din cargotanc in atmosfera exterioara dar nu restrictioneaza trecerea gazelor
dispozitive care se monteaza pe tubulatura de ventilatie pentru a preveni trecerea flacarilor si a gazelor
Dispozitive care se monteaza pe tubulatura de ventilatie pentru a preveni intrarea aerului in cargotancuri
Partea vinciului de ancora pe care se cupleaza lantul de ancora pentru ridicare se numesc…
tambur
piesa de ghidare
barbotina
cabestan
Pe baza regulilor societatii de clasificare (RNR) trebuie sa avem un sistem de guvernare care sa asigure deplasarea carmei :
de o instalatie principala si de o instalatie de guvernare auxiliara necesara in conditii de urgenta, cand sunt prevazute sisteme de putere pentru guvernare duble;
De la 35 grade dintr-un bord la 35 grade in celalalt bord pentru jumatate viteza inapoi fara avarie;
de la 35 grade dintr-un bord la 30 grade in celalalt bord sub 28 secunde;
De la 15 grade intr-un bord la 15 grade in celalalt bord, in 30 secunde la viteza de 7 noduri sau jumatate din viteza de deplasare maxima a navei.
Pe masura ce unghiul de carma stabilit este obtinut ca rezultat al comenzii initiale, mecanismul de urmarire al instalatiei de guvernare este :
in miscare asigurand o marime de intrare nula;
nu este in miscare, asigurand astfel o marime de intrare nula;
in miscare, asigurand o marime de intrare astfel incat sa pozitioneze pompa principala pe cursa maxima;
in miscare, asigurand marimea de intrare si pozitioneaza pompa principala pe excentricitate sau unghi zero.
Pe traseele de ventilatie, conform prevederilor societatilor de clasificare se prevad clapeti contra incendiului in apropierea peretelui de trecere ce vor fi prevazuti cu …
Comanda automata de actionare
Dispozitive manuale de actionare manevrabile din ambele parti ale peretelui sau puntii
sistem de indicare "deschis" si "inchis"
Toate de mai sus
Pe tubulatura de refulare, la iesirea din compresor, trebuie sa fie prevazuta o siguranta fuzibila care intra in functiune la temperatura …
100+ sau - 5 grd. C
110 + sau - 5 grd. C
120 + sau - 5 grd. C
125 + sau - 5 grd. C
Pe un petrolier cu valvulele instalatiei de marfa actionate de la distanta automat, acestea sunt actionate:
hidraulic
electric
Cu abur
diesel
Pentru a permite fixarea sigura a navei ancorate si desprinderea ancorei forta de fixare trebuie conform fig. ITA -012
maxima cand asupra ei actioneaza o forta orientata la un unghi beta = 45 grd.
minima cand asupra ei actioneaza o forta orientata la un unghi beta de 45 grd.
Maxima cand asupra ei actioneaza o forta orientata la un unghi beta de 60 grd.
maxima cand asupra ei actioneaza o forta orizontala beta = 0 si minima atunci cand este solicitata de o forta verticala beta = 90 grd.
Pentru descarcarea corecta a marfii din tancul 6 centru prin valvulele Manifold 7 deschise, in fig.ITA 139, care combinatie de valvule ilustrate in desen trebuie sa fie deschise si care inchise?
1,2,4,si 9 deschise…3,5,6,si 10 inchise
1,4,10 deschise…. 2 inchisa
1,2, 5 si 10 deschise… 3 si 4 inchise
toate valvulele deschise gravitational
Pompele de curatare (strip) in general sunt actionate de:
masini alternative cu abur montate in camera pompelor
masini alternative cu abur montate in compartimentul masini
motoare electrice
Turbine cu abur
Pompele de curatare (strip) sunt pompe folosite la :
golirea ultimilor resturi de marfa din tancurile de marfa
Olirea ultimilor cantitati de balast din tancurile de balast separat
balastarea tancurilor de reziduuri
toate cele de mai sus
) Pompele de marfa sunt antrenate de
turbine cu abur
Motoare electrice
Compresoare de marfa
1 sau 2
Pompele hidraulice folosite in mod curent in instalatiile de guvernare sunt de tipul :
cu lobi;
Cu surub;
Cu pistonase axiale;
cu roti dintate.
Postul de comanda amplasat in compartimentul de masini trebuie prevazut…
un mijloc de ventilatie
Doua mijloace de ventilatie independente
un traseu de ventilatie cu doua ventilatoare montate
nu este necesar un mijloc de ventilare
Pozitia carmei este indicata pe puntea de comanda de :
Axiometru;
sistemul de urmarire;
Pozitia telemotorului;
pozitia distribuitorului principal.
Precizati denumirea corecta a elementelor 1 si 2 din dispozitivul prezentat in fig.ITA-17
hidromotor oscilant si pompa reversibila cu debit variabil;
hidromotor oscilant si pompa cu debit fix;
hidromotor rotativ si pompa reversibila cu debit variabil;
Hidromotor rotativ si pompa cu debit fix.
Precizati denumirea corecta a elementelor 3 si 4 din dispozitivul prezentat in fig.ITA-17
Pompa liniara de reactie si hidromotor de comanda a pompei
pompa liniara de comanda si hidromotor de comanda a pompei;
pompa liniara de reactie si pompa liniara de comanda;
Pompa liniara de comanda si pompa principala.
Precizati denumirea corecta a elementului 5 si functia acestuia in dispozitivul prezentat in figura ITA.16
pompa reversibila cu debit fix ce aspira lichid de lucru dintr-un cilindru si il refuleaza in celalalt cilindru;
Pompa reversibila cu debit variabil ce aspira lichid de lucru dintr-un cilindru si il refuleaza in celalalt cilindru in functie de excentricitatea pompei;
Pompa ce aspira uleiul din cilindrul din Tb si il introduce in cilindru din Bb, rotind carma in sensul acelor de ceas;
pompa ce aspira uleiul din cilindrul din Bb si il introduce in cilindrul din Tb, rotind carma in sens invers acelor de ceas.
Precizati denumirea elementelor 2 si 3 din instalatia prezentata in fig. ITA 024
pompe de marfa si filtre
filtre si pompe de curatare
filtre si valvule cu sertar comandate hidraulic
pompe de marfa si pome de curatire
Precizati denumirea si functia elementului "5" din dispozitivul prezentat in figura ITA-16
pompa nereversibila cu debit fix ce introduce uleiul in masina de carma
Pompa reversibila cu debit variabil care realizeaza ungerea dispozitivului;
pompa de ulei ce se roteste atata timp cat este actionata parghia de comanda "c"
Pompa reversibila cu debit variabil ce introduce/evacueaza uleiul din camerele servomotorului 2 pentru rotirea carmei.
Precizati denumirea si functia elementului "7" din dispozitivul prezentat in figura ITA-16
parghie de comanda ce primeste semnalul de comanda de la timona, se deplaseaza in punctul "C' ", actioneaza parghia "11" realizand excentricitatea pompei cu debit variabil 5 (e=dd'); prin parghia de reactie 10 se anuleaza excentricitatea pompei 5;
Parghie de comanda ce actioneaza direct asupra echei si a excentricitatii pompei;
parghie pentru legatura inversa ce transmite miscarea de la eche la pompa cu debit constant 10;
parghie de legatura inversa si comanda atat pentru pompa 5 cat si pentru hidromotoarele din Tb si Bb.
Precizati denumirea si rolul elementului 5 din instalatia prezentata in fig. ITA 024
filtru pentru produse petroliere care retine impuritatile solide a caror dimensiuni geometrice sunt mai mari decat ochiurile elementului filtrant
filtru care retine impuritatile solide a caror dimensiuni geometrice sunt mai mici decat ochiurile elementului filtrant
filtru care retine impuritatile lichide din produsele petroliere vehiculate
Pompa care vehiculeaza produsele petroliere in tubulaturile de pe puntea navei
Precizati pozitia din desen pentru parghia de comanda a pompei cu debit variabil al dispozitivului prezentat in fig.ITA.16
A - 7
B - 11
C -10
D - 3
Principalul rol al opritorului lantului vinciului de ancora este sa…
desfaca capetele indoite ale paramei
absoarba socul de franare al vinciului de ancora
Tina lantul de ancora in timpul stationarii la ancora
Blocheze arborele intermediar al barbotinei
Punctul de pivotare si legatura la nava al carmei din figura ITA 131 este asigurata de :
axul carmei;
Etambou
Etrava;
Pivot si balama.
Purjarea aerului dintr-o instalatie electrohidraulica de guvernare este necesara cand :
se schimba pe actionare manuala;
se cupleaza timona;
Sistemul a fost umplut cu ulei nou;
indicatorul pozitiei carmei nu se potriveste cu pozitia timonei.
Purjarea buteliilor de aer se face…
prin ambele extremitati
manual
automat
Toate cele de mai sus
Rotile dintate ale unui vinci de ancora trebuie mentinute aliniate pentru a preveni
supraincalzirea uleiului de lubrefiere
Supraturarea motorului
Uzura sistemului de franare
distrugerea coroanei dintate
Rotirea timonei din comanda de navigatie initiaza cresterea presiunii de ulei pe pistoanele instalatiei de guvernare prin :
Reglarea nivelului de ulei printr-un distribuitor;
Miscarea valvulei diferentiale automate;
miscarea telemotorului receptor (sistemului de urmarire) care regleaza distribuitorul cu doua cai;
modificarea unghiului mecanismului de inclinare sau a excentricitatii pompelor principale.
Scopul unui drosel variabil folosit la un sistem hidraulic, este…
pentru a impiedica curgerea inapoi a uleiului la mecanismele de actionare
Pentru a impiedica supraincalzirea pompei hidraulice
Pentru a regla viteza de miscare a capacelor de magazii la inchideri/deschideri
pentru a limita alimentarea cu ulei de capacele de magazie neactionate
Sistemele de aerisire a cargotancurilor trebuie sa satisfaca urmatoarele cerinte…
Sa asigure evacuarea presiunii excesive a vaporilor de petrol din cargotancuri
sa asigure dispersia sigura in atmosfera exterioara a gazelor petroliere formate in cargotancuri
sa preintampine formarea vacumului total sau partial in cargotancuri
Toate cele de mai sus
Sistemul de aerisire a cargotancurilor are rolul de a controla si asigura dispersia gazelor de petrol formate in …
tancurile de marfa
tancurile de balast
tancurile de combustibil
spatiile de locuit
Supapa de aerisire (presiune vacum) deschide la o valoare a suprapresiunii de:
1450 mm coloana de apa
750 mm coloana de apa
2000 mm coloana de apa
200 mm coloana de apa
Supapa de aerisire (presiune vacum) deschide la o valoare a vacumului de:
700 mm coloana de apa
1500 mm coloana de apa
2000 mm coloana de apa
200 mm coloana de apa
Supapa de siguranta montata pe fiecare trepta a compresorului nu permite cresterea presiunii in treapta respectiva peste presiunea de lucru mai mult de…
1,06
1,1
1,2
1,25
Supapele de aerisire(presiune vacum) sunt reglate sa deschida atunci cand:
Presiunea in tancuri creste cu aproximativ 0,137 bar peste presiunea atmosferica si atunci cand scade cu 0,0345 bar sub presiunea atmosferica
presiunea in tancuri creste cu aproximativ 0,350 bar peste presiunea atmosferica si atunci cand presiunea scade cu 0,0725 bar
presiunea in tancuri creste cu aproximativ 0,825 peste presiunea atmosferica si atunci cand presiunea scade cu 0,0125 bar sub presiunea atmosferica
presiunea in tancuri creste cu aproximativ 0,750 peste presiunea atmosferica si atunci cand presiunea scade cu 0,0850 bar sub presiunea atmosferica
Supapele de siguranta ale buteliilor de aer lansare motoare auxiliare din fig. ITA 23. Sunt marcate cu pozitiile
17 si 18
9 si 10
10 si 17
9 si 18
Tancurile de marfa de la navele petroliere si tancurile de decantare (slop) trebuie sa fie prevazute atat cu sistemul de tubulaturi pentru evacuarea gazelor care sa mentina in tancuri o presiune sau depresiuni in limitele parametrilor de calcul cat s
numai I
Numai II
Atat I cat si II
nici I si nici II
Temperatura aerului comprimat ce intra in buteliile de aer nu trebuie sa depaseasca…
90 grd.
100 grd.
80 grd.
110 grd.
Tubulaturile de aerisiri ale tancurilor din dublu fund si ale tancurilor delimitate de invelisul exterior al corpului navei trebuie sa fie scoase deasupra….
Puntii peretilor etansi
puntii barcilor
deasupra plafonului tancului cu 0,750 m
deasupra plafonului tancului cu 1 m
Tubulaturile de evacuare a gazelor din cargotancuri trebuie sa aiba legatura cu …. I-tubulaturile de aerisire; II-tubulatura de ventilaţie a altor incaperi
numai I
numai II
atat I cat si II
nici I si nici II
Tuburile de aerisire ale tancurilor trebuiesc scoase prin…
punctele cele mai joase
Punctele de mijloc
punctele cele mai inalte
Punctele cele mai apropiate de tubulatura de umplere
Turbinele de abur sunt amplasate in comportamentul masini deoarece aburul supraincalzit are o temperatura ridicata cuprinsa intre:
220 grd.C -450 grd.
540 grd.C -750 grd.
150 grd.C -170 grd. C
470 grd.C-550 grd. C
Uleiul din reductorul unui vinci de ancora trebuie analizat periodic pentru
a preveni scurgerile din reductor
a preveni ca uleiul sa devina inflamabil
a fi siguri ca uleiul nu a fost contaminat
a fi siguri de ungerea cuzinetilor motorului
Valvulele de purjare automate din fig.ITA 23 sunt marcate cu pozitiile
13 si 14
11 si 12
11 si 13
12 si 14
Ventilatia compartimentelor de masini trebuie sa asigure…
Evacuarea gazelor mai grele decat aerul , acumulate in partile inferioare ale incaperii si sub paiol
evacuarea gazelor mai grele acumulate in zona diesel-generatoarelor
Evacuarea gazelor mai grele acumulate in zona separatoarelor de combustibil si ulei
evacuarea gazelor urat mirositoare de la WC-uri
Ventilatia compartimentelor de masini trebuie sa asigure…
toate conditiile de exploatare pe mare linistita
toate conditiile de exploatare pe furtuna
alimentarea adecvata cu aer pentru functionarea masinilor si caldarilor la capacitate maxima
Alimentarea adecvata cu aer pentru functionarea masinilor si caldarilor la capacitate maxima si pentru siguranta si confortul personalului de serviciu
{"name":"M3", "url":"https://www.quiz-maker.com/QPREVIEW","txt":"Test your understanding of hydraulic systems and their applications with this challenging quiz. Dive into topics related to air compression, hydraulic operations, and safety standards in various scenarios.Prepare yourself with questions covering:Hydraulic control mechanismsAir compression techniquesSafety protocols in hydraulic systemsMechanical properties of anchors and cargo installations","img":"https:/images/course4.png"}
