Electronics Knowledge Quiz
Test your knowledge in the field of electronics with this comprehensive quiz designed for enthusiasts and professionals alike! From diode specifications to amplifier properties, this quiz covers a wide range of topics that are essential for anyone looking to deepen their understanding of electronics.
Key Features:
- Multiple choice questions
- Covers various electronics topics
- Ideal for students, teachers, and professionals
Care din urmatoarele variante reprezinta caderea de tensiune tipica pentru o dioda de Si?
6V
0.2V
0.25V
2.5V
2V
0.6V
Unitatea de masura a tensiunii electrice in SI este
W
A
V
F
In mod ideal, ce proprietati ar trebui sa aiba un amplificator de tensiune ideal ? Amplificator de tensiune, Impendata de intrare, Impedanta de iesire. Raspunde in ordine.
Foarte mare, Foarte mare, Foarte mare
Foarte mica, Foarte mare, Foarte mare
Foarte mica, Foarte mica, Foarte mare
Foarte mare, Foarte mare, Foarte mica

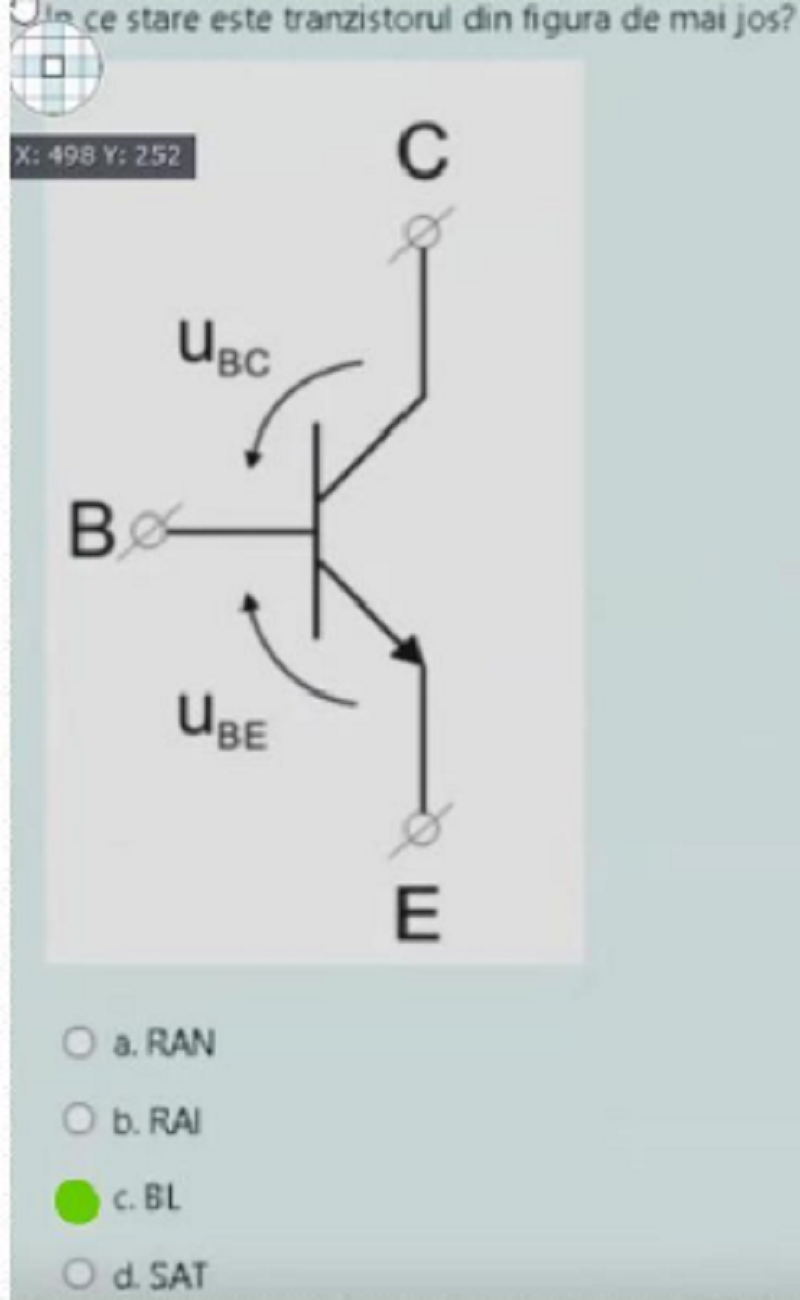

BL
RAN
SAT
RAI
Un aplificator operational are o amplificare in bucla deschisa de valoare scazuta
True
False
In mod ideal, ce proprietati trebuie sa aiba un amplificator de tensiune ideal. Impedanta de intrare, Impedanta de iesire, Amplificator de tensiune. Raspundeti in ordine
Foarte mare, Foarte mica, Foarte mare
Foarte mare, Foarte mare, Foarte mare
Foarte mica, Foarte mare, Foarte mare
Foarte mica, Foarte mica, Foarte mare
Ce reprezinta abrevierea CMMR?
Factorul de rejectie a componentei diferentiale
Factorul de rejectie al curentului
Factorul de rejectie al alimentarii
Factorul de rejectie al modului comun

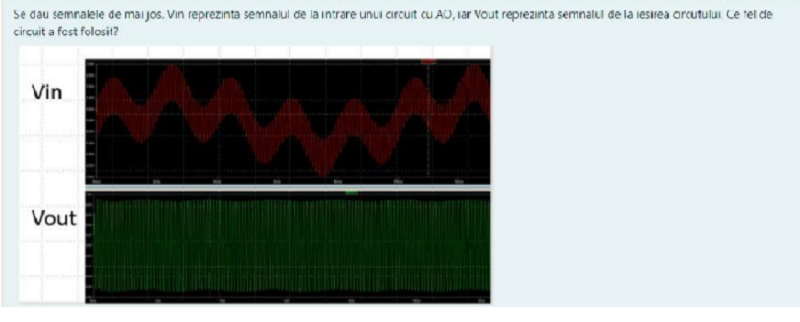

Comparator cu histerezis
Comparator
Filtru trece jos
Filtru trece sus
Intr-o aplicatie de repetor de tensiune se prefera utilizarea conexiunii:
Baza comuna, deoarece are impedanta de intrare mica si cea de iesire mare
Colector comun, deoarece are impedanta de intrare mare si cea de iesire mica
Emitor comun, deoarece are amplificare mare
Sarcina distribuita, deoarece are amplificare stabila
Dioda Schottky este compusa dintr-o jonctiune
Metal - metal
Semiconductor - semiconductor
Metal - semiconductor
Ce valori poate avea o rezistenta de 5kohm, cu toleranta de 5%?
Intre 4750 ohm si 5250 ohm
Intre 4950 ohm si 5050 ohm
Fix 5000 ohm
Intre 4500 ohm si 5500 ohm
Care sunt proprietatile unui amplificator operational ideal?
Impedanta de iesire tinde la infinit
Amplificarea diferentiala tinde la infinit
Curentii de intrare sunt zero
Impedanta de intrare tinde la zero
Fie un amplificator avand CMRR(factor de rejectie a modului comun) de 80dB si o amplificare diferentiala de 100. Care este valoarea amplificarii de mod comun ?
1
10
0.1
100
0.01
Cum trebuie sa fie impedanta de iesire a unei surse de tensiune pentru a o considera ideala?
Egala cu jumatate din tensiunea de alimentare a sursei
Egala cu tensiunea de alimentare a sursei
Zero
Tinde la infinit
Pentru o aplicatie in care avem nevoie de un stabilizator de tensiune cu pret redus, zgomot redus pe iesire si nu avem constrangeri legate de puterea totala consumata sau de puterea disipata pe stabilizatorul in tensiune, ce varinata de stabilizator vom alege?
Stabilizator LDO
Stabilizator liniar de tensiune
Sursa in comutatie (buck converter)
Cadere de tensiune directa tipica pentru un LED este situata, in functie de tipul de LED, intre:
0.6 si 2V
1,6 si 4V
0,3 si 0,7V
0,3 si 2V

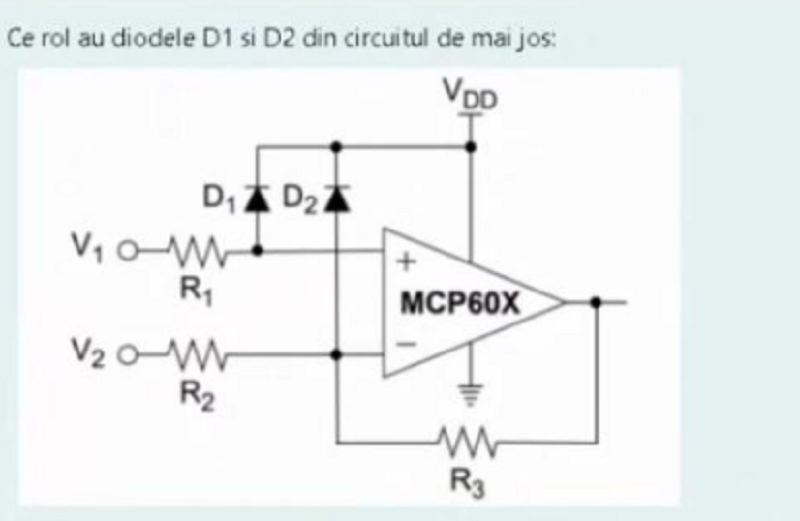

Limiteaza curentul pe intrarile AO-ului
Au rol de demodulare a tensiunii de intrare
Limiteaza amplificarea de tensiune maxima pentru acest montaj
Limiteaza tensiunea pe intrarile AO-ului aproape de Vdd
Ce se intampla cu puterea disipata pe un circuit cu caracter rezistiv, daca valoarea curentului prin circuit se reduce cu 50%?
Se reduce la 25%
Ramane constanta
Se reduce la 75%
Se reduce la 12.5%
Se reduce la 50%

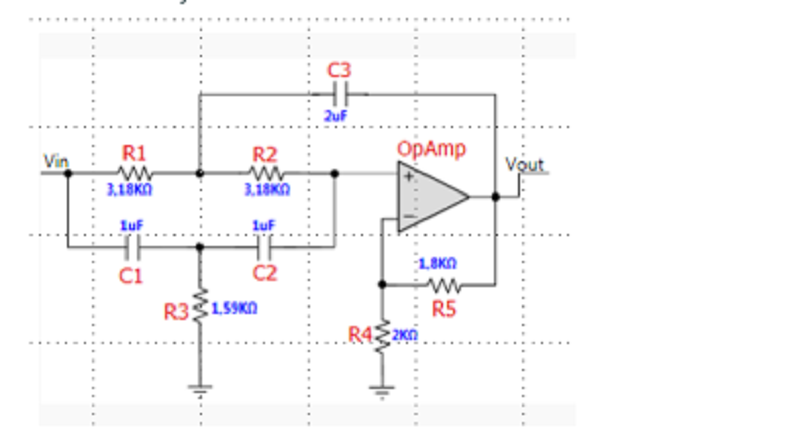

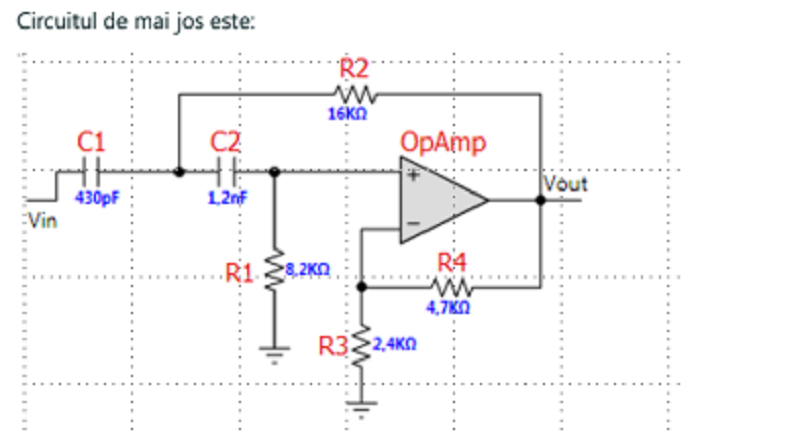

Un amplificator diferential implementat cu un AO
Un comparator cu histerezis
Un filtru trece sus de ordin 2, activ, topologie Sallen-Key
Un filtru rejecteaza banda de ordin 2, activ, topologie Sallen-Key
Un filtru trece jos de ordin 2, activ, topologie Sallen-Key
Un filtru trece banda de ordin 2, activ, topologie Sallen-Key
Pentru un AO tipic, valoarea tensiunii de decalaj (offset voltage) este de ordinul:
Sute de micro V
Sute de mii V
Zeci de V
V
Pentru un FTJ de ordin 2, panta amplificarii, dincolo de banda de trecere, scade cu cati dB pe decada?
-3db
-20db
-10db
-30db
-40db
Capacitatea unei baterii/unui acumulator se masoara in:
Fh
Vh
V
Ah
A
F
Pentru o aplicatie in care avem nevoie de un stabilizator de tensiune cu pret redus, complexitate redusa a circuitului, zgomot redus pe iesire si avem constrangeri legate de diferenta de tensiune dintre intrare si iesire (trebuie sa functioneze si la diferente mici, de sub 1V) - ce varianta de stabilizator vom alege?
Stabilizator LDO
Stabilizator liniar de tensiune
Sursa in comutatie(buck converter)
Stabilizatorul de tensiune 7905 ofera pe iesire:
9V
-5V
5V
-9V
Parametrul Beta pentru un TBIP tipic este in general in gama:
0 - 20
20 - 500
300 - 500
0 - 300
20 - 300
0 - 5
0 - 1
RAN
RAI
BL
SAT

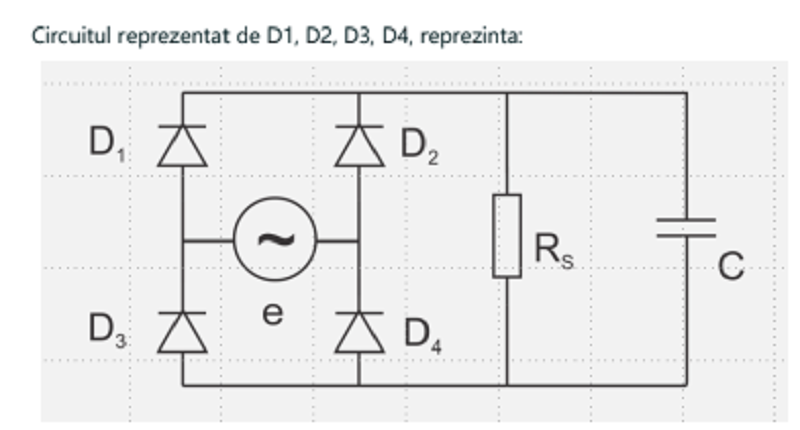

Un circuit de protectie
Un circuit de limitare
O punte redresoare
Un circuit de tip afisaj

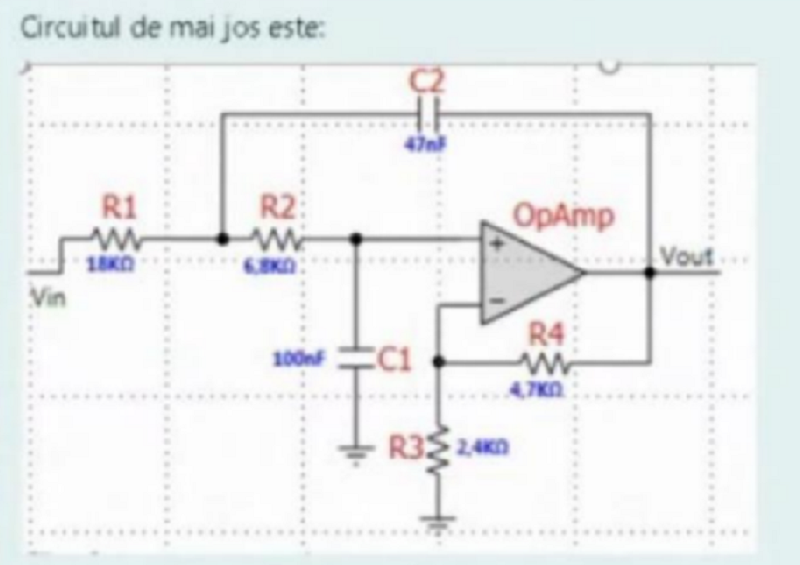

Un flitru trece sus de ordin 2, activ, topologie Sallen-Key
Un comparator cu histerezis
Un filtru trece banda de ordin 2, activ, topologie Sallen-Key
Un filtru rejecteaza banda de ordin 2, activ, topologie Sallen-Key
Un amplificator diferential implementat cu un AO
Un filtru trece jos de ordin 2, activ, topologie Sallen-Key
Pentru un FTJ sau FTS, frecventa de taiere este frecventa la care puterea semnalului de iesire scade, fata de puterea in banda de trecere, la:
70%
50%
75%
30%
25%
Unitatea de masura a curentului electric in SI este
A
W
F
V
Un filtru trece sus de ordin 2, activ, topologie Sallen-Key
Un filtru trece banda de ordin 2, activ, topologie Sallen-Key
Un amplificator diferential implementat cu un AO
Un filtru rejecteaza banda de ordin 2, activ, topologie Sallen-Key
Un comparator cu histerezis
Un filtru trece jos de ordin 2, activ, topologie Sallen-Key
Ce rol are dioda ideală în circuit?
A. Să coboare nivelul de tensiune din circuit
B. Să permită trecerea curentului doar într-un anumit sens
C. Să limiteze valoarea curentului prin circuit
O diodă reală:
A. Permite curentului să treacă (cantități considerabile) prin circuit dinspre anod spre catod la polarizare directă, dar și dinspre catod spre anod la polarizare inversă dacă este depășit inversul pragului de tensiune de deschidere la polarizare directă
B. Permite curentului să treacă (cantități considerabile) prin circuit dinspre anod spre catod la polarizare directă, dar și dinspre catod spre anod la polarizare inversă doar dacă este depășit pragul numit tensiune de străpungere
Permite curentului să treacă prin circuit doar dinspre anod spre catod
Care este căderea de tensiune necesară deschiderii unei diode de siliciu?
0.6-0,7V
-0.2V- 0.2V
0.3V-0.4V
Prin ce se caracterizează o diodă Schottky?
Tensiune de străpungere bine definită
Capacitatea de a emite fascicule luminoase cu diferite lungimi de undă atât în spectrul vizibil cât și infraroșu
Viteze mari de comutație (regim blocat <-> regim conducție)
Care dintre următoarele afirmații este falsă?
A. Puntea redresoare bi-alternanță menține polaritatea semnalului la ieșire
B. Dioda Schottky are căderea de tensiune de deschidere mai mică decât cea de siliciu
C. Dioda LED se mai numește și diodă stabilizatoare de tensiune
Ce valoare este de dorit să aibă impedanța de intrare a unui amplificator?
Nu are importanță
Mare
Mica
Ce valoare este de dorit să aibă impedanța de ieșire a unui amplificator?
Mica
Potrivita
Mare
Denumirea “repetor pe emitor” este o denumire echivalentă a următorului montaj:
Emitor comun
Colector comun
Sarcina distribuita
Ce afirmație despre montajul emitor comun este adevărată?
Semnalul de ieșire este în fază cu semnalul de intrare
Semnalul de ieșire are întotdeauna aceeași amplitudine a tensiunii ca și semnalul de intrare
Semnalul de ieșire este defazat față de semnalul de intrare
Semnalul de ieșire este defazat față de semnalul de intrare
0.2V
5V
0.6V
Ce este tensiunea diferențială a două surse de tensiune?
Media geometrica a iesirilor acestora
Diferenta iesirilor acestora
Media aritmetica a iesirilor acesotra
Ce reprezinta abrevierea CMRR
Factorul de rejectie al modului comun
Factorul de rejectie al alimentarii
Factorul de rejectie a componentei diferentiale
Ce presupune atacul simetric?
Aplicarea la intrarea amplificatorului diferențial a două semnale simetrice, cu aceeași amplitudine, aceeași frecvență, dar defazate la 180°
B. Aplicarea semnalului la una dintre intrări și conectarea celeilalte la masă
Aplicarea la intrarea amplificatorului diferențial a două semnale simetrice, cu aceeași amplitudine, aceeași frecvență și fără defazaj
Ce presupune atacul de mod comun?
Aplicarea semnalului la una dintre intrări și conectarea celeilalte la masă
Aplicarea la intrarea amplificatorului diferențial a două semnale simetrice, cu aceeași amplitudine, aceeași frecvență și fără defazaj
Aplicarea la intrarea amplificatorului diferențial a două semnale simetrice, cu aceeași amplitudine, aceeași frecvență, dar defazate la 180°
Ce presupune atacul nesimetric?
Aplicarea semnalului la una dintre intrări și conectarea celeilalte la masă
Aplicarea la intrarea amplificatorului diferențial a două semnale simetrice, cu aceeași amplitudine, aceeași frecvență, dar defazate la 180°
Aplicarea la intrarea amplificatorului diferențial a două semnale simetrice, cu aceeași amplitudine, aceeași frecvență și fără defazaj
Cum se numesc amplificatoarele operaționale care au proprietatea că tensiunea de ieșire poate fi foarte apropiată sau chiar egală cu tensiunea de alimentare (V sau V ):
Full domain
Inversoare
Rail to rail output
Neinversoare
Care este valoarea tensiunii de ieșire (Vout) pentru un AO neinversor pentru Vin=5V, Rg=1kΩ, Rf=3kΩ?
10V
12V
20V
15V
Care este valoarea tensiunii de ieșire (Vout) pentru un AO inversor pentru Vin=12V, Rg=2kΩ, Rf=7kΩ?
24V
50V
-24V
-42V
Putem folosi un amplificator de transimpedanță pentru:
A. Conversia curentului în tensiune pentru dispozitivele care au răspuns liniar în curent
B. Stabilizarea tensiunii în circuitul în care este folosit
C. Conversia unui semnal sinusoidal în semnal triunghiular
Pentru un circuit repetor cu AO următoarea afirmație este falsă:
A. Are impedanță mare de intrare și impedanță mică de ieșire
B. Se folosește o conexiune în buclă închisă cu reacție pozitivă
C. Vout este egal cu Vin
D. Rf=0 și Rg=∞
Într-o aplicație de repetor de tensiune se preferă utilizarea conexiunii:
A. bază comună, deoarece are impedanță de intrare mică și cea de ieșire mare
B. Colector comun, deoarece are impedanța de intrare mare și cea de ieșire mică
C. Emitor comun, deoarece are amplificare mare
D. sarcină distribuită, deoarece are amplificare stabilă
Care sunt proprietățile unui amplificator operațional ideal?
Impedanța de ieșire tinde la infinit
Amplificarea diferențială tinde la infinit
Curenții de intrare sunt zero
Impedanța de intrare tinde la zero
Pentru o aplicatie in care avem nevoie de un stabilizator de tensiune cu pret redus, zgomot redus pe iesire si nu avem constrangeri legate de puterea totala consumata sau de puterea disipata pe stabilizatorul in tensiune, ce varianta de stabilizator vom alege ?
Stabilizator LDO
Stabilizator liniar de tensiune
Sursa in comutatie (buck converter)
Limiteaza curentul pe intrarile AO-ului
Au rol de demodulare a tensiunii de intrare
Limiteaza amplificarea de tensiune maxima pentru acest montaj
Limiteaza tensiunea pe intrarile AO-ului aproape de Vdd
Pentru un FTJ de ordin 2, panta amplificarii, dincolo banda de trecere, scade cu cati dB pe decada ?
-3db
-20db
-10db
-30db
-40db
Pentru un AO tipic, valoarea tensiunii de decalaj (offset voltage) este de ordinul:
Sute de micro V
Sute de mili V
Zeci de V
V
Capacitatea unei baterii / unui acumulator se masoara in
Fh
Vh
V
Ah
A
F
Ce tip de reactie este folosita la comparatorul cu histerezis cu AO
Reactie negativa
Reactie pozitiva
Fara reactie
Reactie pozitiva si reactie negativa
Care este relatia intre curentul de colector si curentul de baza pentru un TBIP
I_Colector = Beta x I_Baza/2
I_Baza = Beta x I_Colector / 2
I_Colector = Beta x I_Baza
I_Baza = Beta x I_Colector
Ce fel de dioda vom utiliza in cadrul unei aplicatii ce necesita o dioda cu un timp rapid de comutatie ?
Schottky
Siliciu
Zenner
LED
Curentul electric ce trece printr-o dioda din cadrul unei punti redresoare, este egal cu :
Dublul curentului ce trece prin sarcina de pe iesirea puntii redresoare
1/2 din curentul ce trece prin sarcina de pe iesirea puntii redresoare
1/4 din curentul ce trece prin sarcina de pe iesirea puntii redresoare
Curentul ce trece prin sarcina de pe iesirea puntii redresoare
Care este valoarea tipica a amplificarii de tensiune pentru un amplificator cu TBIP in conexiune Colector Comun ?
1
100
Intre 1 si 100, direct proportionala cu Beta
Intre 0,1 si 0,5
Tensiunea de la bornele unui acumulator / baterie :
Este constanta in timp
Nu depinde de sarcina la care este conectata
Creste in timp
Scade in timp, o data cu scaderea capacitatii ramase
Pentru ca iesirea unui circuit cu AO sa permita atat tensiuni pozitive cat si tensiuni negative, circuitul trebuie sa
Aiba o amplificare de tensiune foarte mare
Aiba atat o alimentare pozitiva cat si o alimentare negativa
Sa nu aiba reactie
Aiba atat reactie negativa cat si reactie pozitiva
Legea lui Ohm descrie relatia matematica dintre
Rezistenta, Tensiune si Inductanta
Rezistenta, Curent si Tensiune
Rezistenta, Curent si Putere
Rezistenta, Capacitate si Putere
Care este rolul amplificatorului Diferential
Amplifica diferenta dintre semnal si masa
Amplifica diferenta dintre semnal si sursa
Amplifica suma semnalelor aplicate la intrare fata de masa
Amplifica diferenta dintre semnalele aplicate la intrare

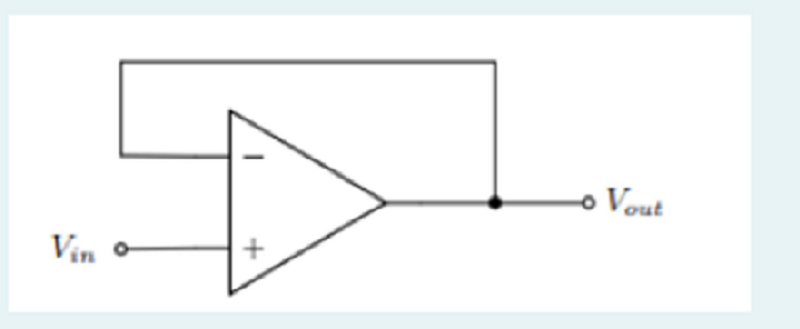

Repetor
Neinversor
Niciuna dintre optiuni
Comparator
Inversor
Curentul invers pentru o dioda de Si are o valoare tipica in zona de :
UA
KA
MA
A
PA

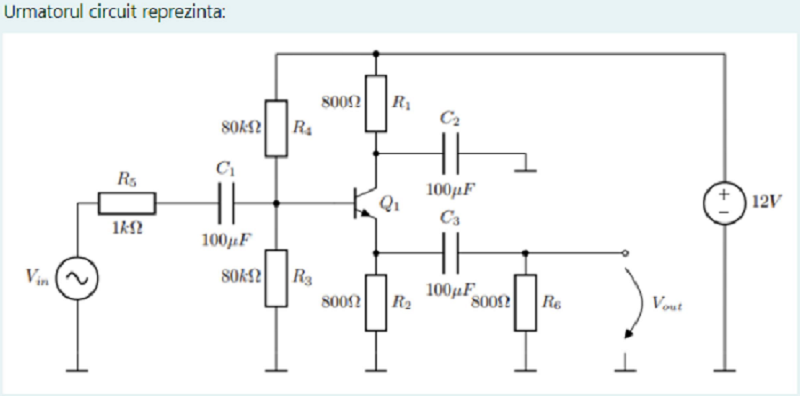

Repetor pe emitor - Colector la masa
Emitor comun
Baza la masa
Sarcina distribuita

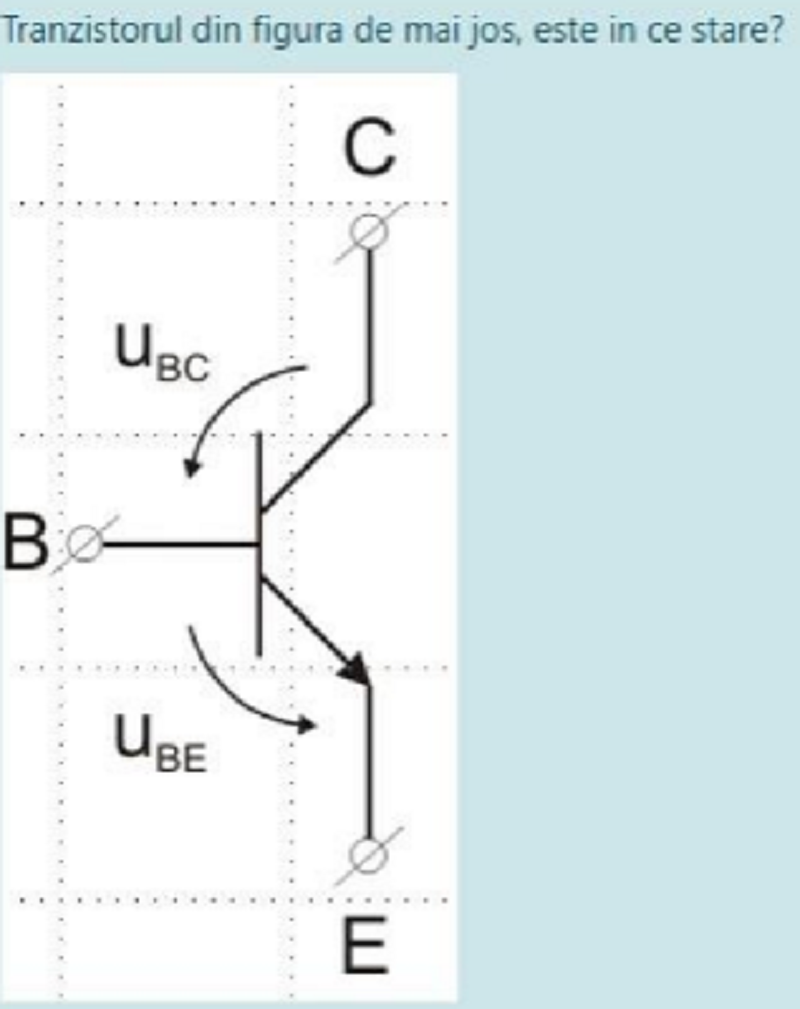

Pentru un TBIP aflat in RAN, care este valoarea realista pentru curentul de baza, prin comparatie cu cel de emitor ?
1-5% din I_emitor
40-50% din I_emitor
10-30% din I_emitor
30-40% din I_emitor

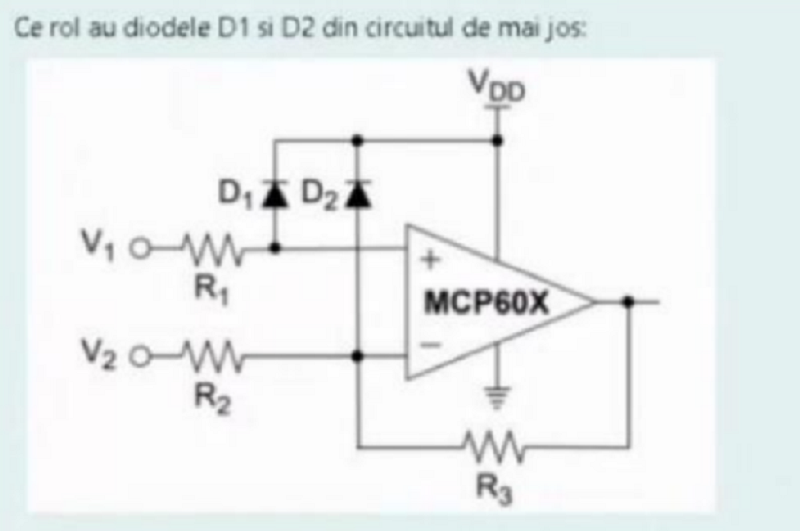

D1 inchisa, D2 inchisa
D1 deschisa, D2 deschisa
D1 deschisa, D2 inchisa
D1 inchisa, D2 deschisa
Caderea de tensiune pe o dioda zenner este aproximativ constanta si bine definta atunci cand dioda zener
Nu este polarizata
Este polarizata direct
Curentul prin dioda zenner este exact 0
Este polarizata invers
Tensiunea de la bornele unui acumulator / baterie
Creste in timp, o data cu scaderea capacitatii ramase
Nu depinde de sarcina la care este conectata
Creste in timp
Scade in prezenta unei sarcini mai mari(unui curent mai mare consumat de la baterie)
Un ampermetru se conecteaza
In paralel cu circuitul
In serie cu circuitul
Nu conteaza modul de conectare
Un volmetru se conecteaza :
In serie cu circuitul
In paralel cu circuitul
Nu conteaza modul de conectare
Cate jonctiuni PN contine o dioda de Si
1
0
4
2
3
{"name":"DEEA - grile", "url":"https://www.quiz-maker.com/QPREVIEW","txt":"Test your knowledge in the field of electronics with this comprehensive quiz designed for enthusiasts and professionals alike! From diode specifications to amplifier properties, this quiz covers a wide range of topics that are essential for anyone looking to deepen their understanding of electronics.Key Features:Multiple choice questionsCovers various electronics topicsIdeal for students, teachers, and professionals","img":"https:/images/course2.png"}
