Exploring Optocouplers and Photodiodes
Test your knowledge on optocouplers, photodiodes, and their applications in electronics with this engaging quiz. Whether you're a student or a professional, this quiz is designed to challenge your understanding of these crucial components.
- Multiple choice questions
- Covering key concepts and practical knowledge
- Designed for electronics enthusiasts and professionals

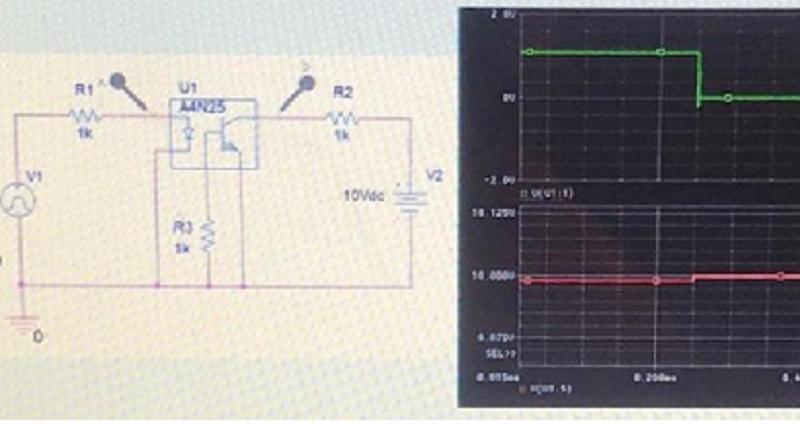

Ce putem formula despre forma de unda corespunzatoare tensiunii de pe terminalul colectorului fototranzistorului, comparativ cu forma de unda corespunzatoare tensiunii de la generator?
Avem cuplaj optic, deoarece gasim la iesirea optocuplorului un semnal care respecta semnalul de la intrare, cu singura observatie ca cele 2 semnale sunt in antifaza.
Avem cuplaj optic, deoarece gasim la iesirea optocuplorului un semnal care respecta semnalul de la intrare, cu singura observatie ca cele 2 semnale sunt in faza.
Nu avem cuplaj optic, deoarece semnalul de la iesirea optocuplorului nu respecta semnalul de la intrare.
Ce reprez. Forocurentul generat in interiorul unui optocuplor?
Rezultatul actiunii fluxului optic emis de LED asupra jonct. baza-emitor, a tranzistorului care devine curent de baza ptr tranzistor si este injectat in jonct. baza-colector.
Rezultatul actiunii fluxului optic emis de fotodioda asupra jonct. baza-colector, a tranzistorului care devine curent de baza ptr tranzistor si este injectat in jonct. baza-emitor.
Rezultatul actiunii fluxului optic emis de LED asupra jonct. baza-colector, a tranzistorului care devine curent de baza ptr tranzistor si este injectat in jonct. baza-emitor.
Cum se modifica capacitatea de bariera a unei fotodiode?
Se poate modifica atunci cand polarizam direct fotodioda
Se poate modifica prin aplicarea unei tensiunii inverse de polarizare la bornele forodiodei.
Se poate modifica prin modificare tensiunii de intrare, adica prin modificarea fluxului.

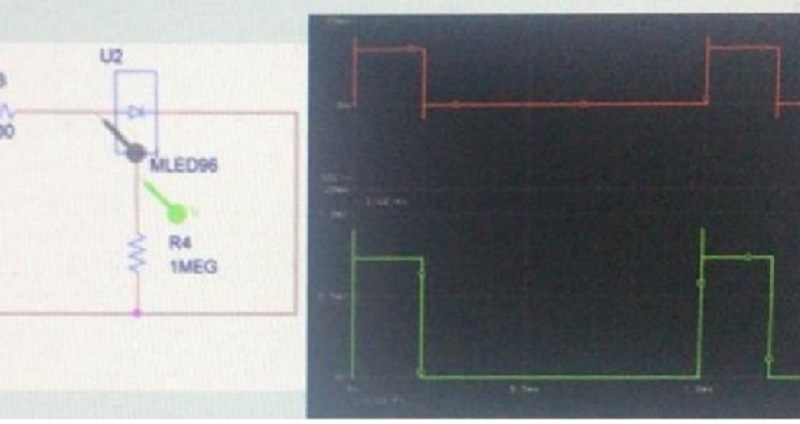

Ce se poate spune despre cele 2 forme de unda?
Intre cele 2 forme de unda nu exista intarziere dar exista o alterare in domeniul timp.
Intre cele 2 forme de unda exista o intarziere de ordinul nanosec, rezultand in transmiterea informatiei folosind un semnal drept.
Intre cele 2 forme de unda nu exista intarziere sau alterare in domeniul optic, rezultand in transmiterea cu succes a informatiei folosind un semnal drept.

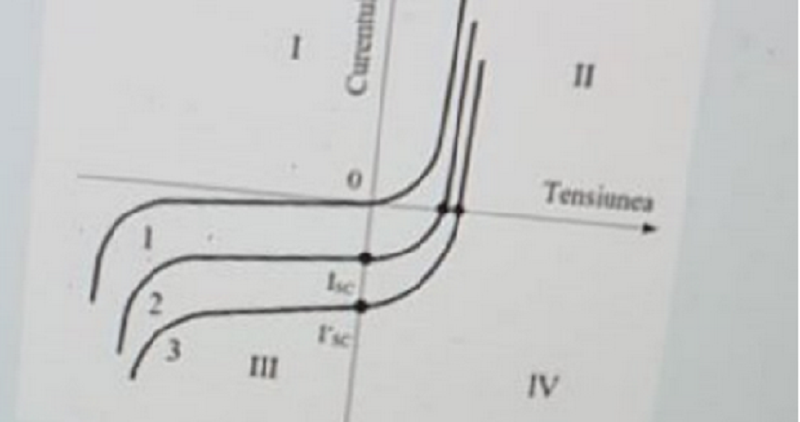

In ce cadran dioda este polarizata directa?
4
3
2
Ce reprez. Un optocuplor?
Un dispozitiv integrat care realizeaza transferul unui semnal, intre 2 circ. izolate, prin producerea unui cuplaj optic, fiind realizat dintr un circuit in care se afla un LED si dintr un circ in care se afla un fototranzistor.
Un dispozitiv integrat care realizeaza transferul unui semnal, intre 2 circ. izolate, prin producerea unui cuplaj optic, fiind realizat dintr un circuit in care se afla un LED si dintr un circ in care se afla un fotorezistor.
Un ansamblu de 2 componente, un LED si un fototranzistor cu capsule diferite.

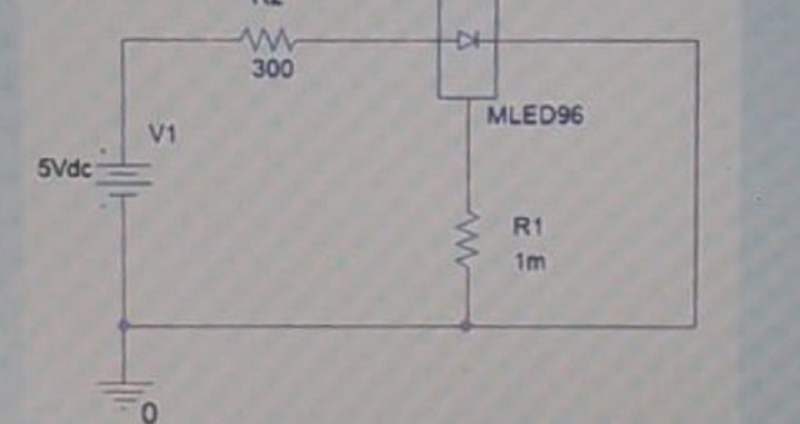

Ce se inatmpla cu valoarea tensiunii de la iesire? (R1=1MEG vs. R1=1mOhm)
Valoarea tens scade atunci cand val. rez. R1 se modifica.
Val. tens. Nu se modifica fiind invarianta fata de val. rez. R1.
Val. tens. Creste atunci cand val. rez. R1 se modifica.

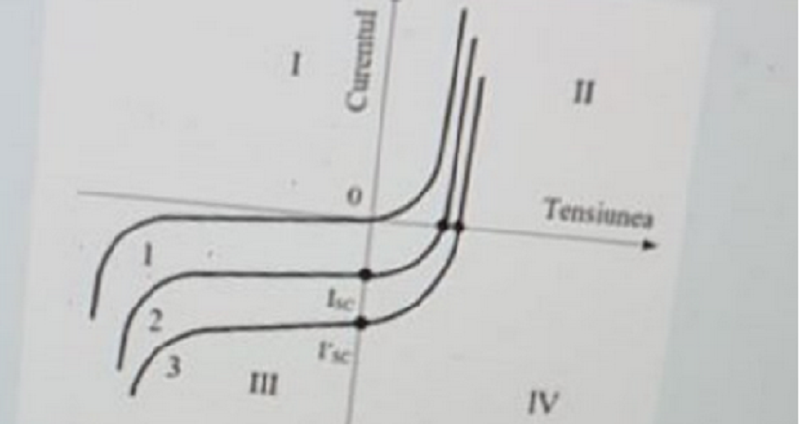

In ce cadran este dioda polarizata invers?
4
3
2
Ce reprez. O fotodioda?
Fotodiodele reprez. Senzori de radiatie optica, realizate pe baza semiconduc. Avand rolul de a prelua radiatia luminoasa si o transforma prin fen. Fotovoltaic in energie electrica.
Fotodiodele reprez. Senzori de radiatie optica generand curent sau tensiune cand jonct. semiconduc. PN nu este iradiata.
Fotodiodele reprez. Senzori de radiatie optica realizate pe baza semionduc. Dintr o jonct PN de Si, cu un strat N foarte subtire.

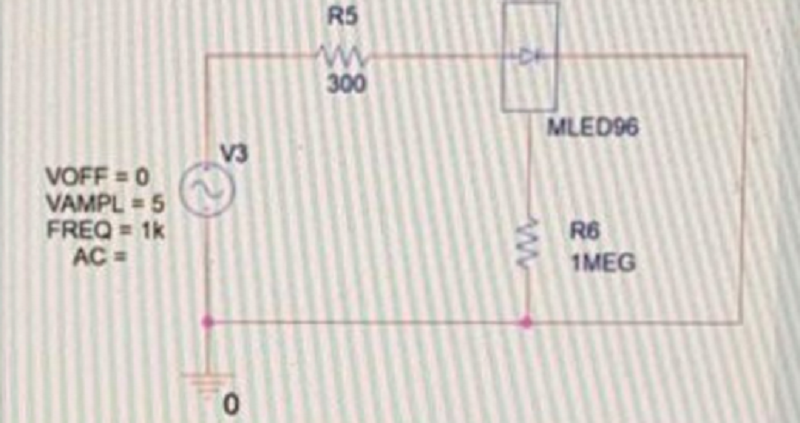

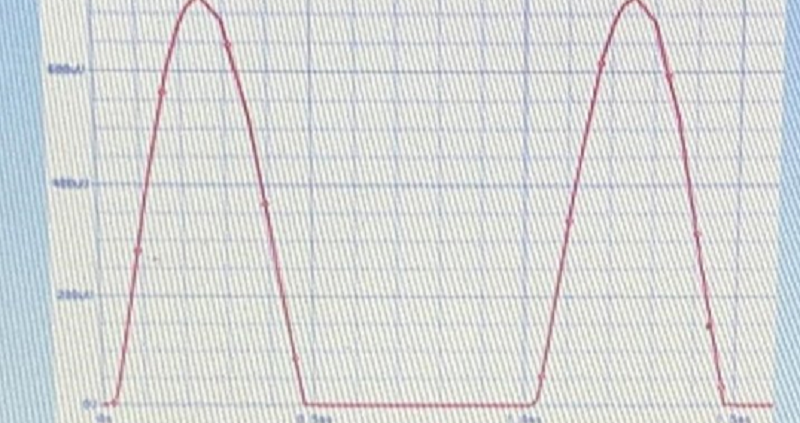

Cum va arata forma de unda in domeniul optic, la bornele rez R6(fara cc)?
La iesirea pinului optic vom avea niste alternante pozitive corespunzatoare semnalului sinusoidal aplicat la intrarea circ.
La iesirea pinului optic vom avea niste alternante negative corespunzatoare semnalului sinusoidal aplicat la intrarea circ.
La iesirea pinului optic vom avea un semnal sinusoidal corespunzator semnalului sinusoidal aplicat la intrarea circ.
Cum variaza caract. curent-tensiune pentru LED?
Are o variatie exponentiala
Liniara
Dupa o lege cunoscuta
Cum trebuie modificat semn. De intrare a.i. Sa avem un curent direct atat ptr cea mai mare val a tensiunii de intrare aplicate cat si ptr cea mai mica?
Trebuie setata o cc cu o val. Mai mare decat a tensiunii de deschidere a LED ului folosit in circ.
Trebuie setata o val. Mai mare ptr amplitudinea semnalului.
Trebuie setata o cvc cu o val. Mai mica decat tensiunea de deschidere a LED ului folosit in circ.
Cum variaza carac. putere-curent pt un LED?
Exponentiala
Lege cunoscuta
Variatie liniara
