Hydraulic Couplings Quiz
Test your knowledge about hydraulic couplings and their mechanics with this comprehensive quiz. Designed for both students and professionals, this quiz will challenge your understanding of hydraulic converters and their fun
- Learn more about conversion efficiency and torque relationships.
- Explore the different types of hydraulic transmissions.
- Evaluate your grasp on fluid mechanics related to engineering.
Randamentul mecanic al primarului unui convertizor hidraulic de cuplu, ηmI, este egal cu raportul între
Puterea furnizată de rotorul primar lichidului de lucru, PI, și puterea furnizată convertizorului de motorul de antrenare, PM.
Puterea furnizată de convertizor mașinii antrenate, PA, și puterea furnizată de rotorul primar lichidului de lucru, PI.
Puterea preluată de la lichidul de lucru de rotorul secundar, PII, și puterea furnizată de rotorul primar lichidului de lucru, PI.
Puterea furnizată de convertizor mașinii antrenate, PA, și puterea furnizată convertizorului de motorul de antrenare, PM.
La antrenarea prin intermediul unui convertizor hidraulic de cuplu, puterea PA primită de mașina antrenată este egală cu
Puterea preluată de rotorul secundar de la lichidul de lucru, PII, din care se scade puterea corespunzătoare debitului care ocolește rotorul secundar, ϱ(QI−QII)YtI, puterea pierdută în reactor, ϱQIIyrIII, și puterea corespunzătoare pierderilor de energie în rotorul secundar, ϱQIIyrII.
puterea preluată de rotorul secundar de la lichidul de lucru, PII, din care se scade puterea pierdută prin frecări în lagărul dintre arborele secundar și carcasă și între discul rotorului secundar și carcasă, ΔP3, și la care se adaugă puterea transmisă pe cale mecanică între primar și secundar prin intermediul lagărului reciproc, ΔP′1.
Puterea preluată de rotorul secundar de la lichidul de lucru, PII, din care se scade puterea corespunzătoare pierderilor de energie în rotorul secundar, ϱQIIyrII, puterea pierdută în reactor, ϱQIIyrIII, și puterea pierdută prin frecări în lagărul dintre arborele secundar și carcasă și între discul rotorului secundar și carcasă, ΔP3.
Puterea preluată de rotorul secundar de la lichidul de lucru, PII, din care se scad puterile corespunzătoare pierderilor de energie în rotorul secundar, ϱQIIyrII, și în reactor, ϱQIIyrIII, și la care se adaugă puterea transmisă pe cale mecanică între primar și secundar în lagărul reciproc, ΔP′1.
La convertizoarele hidraulice de cuplu, raportul de transmitere se modifică
prin modificarea turației rotorului primar.
prin utilizarea unei camere de întârziere.
prin modificarea cuplului hidraulic al lichidului de lucru în reactor/reactoare.
Prin modificarea gradului de umplere cu lichid de lucru.
La convertizoarele hidraulice de cuplu, momentul care acționează asupra reactorului se determină
Prin analogie cu rotorul primar.
Prin analogie cu rotorul secundar.
Prin aplicarea teoremei momentului cinetic.
prin aplicarea ecuației fundamentale a turbomașinilor.
Randamentul mecanic al secundarului unui convertizor hidraulic de cuplu, ηmII, este egal cu raportul între
puterea preluată de rotorul secundar de la lichidul de lucru, PII, și puterea furnizată de rotorul primar lichidului de lucru, PI.
puterea furnizată de convertizor mașinii antrenate, PA, și puterea furnizată convertizorului de motorul de antrenare, PM.
Puterea furnizată de convertizor mașinii antrenate, PA, și puterea preluată de rotorul secundar de la lichidul de lucru, PII.
Puterea preluată de la lichidul de lucru de rotorul secundar, PII, și puterea furnizată convertizorului de motorul de antrenare, PM.

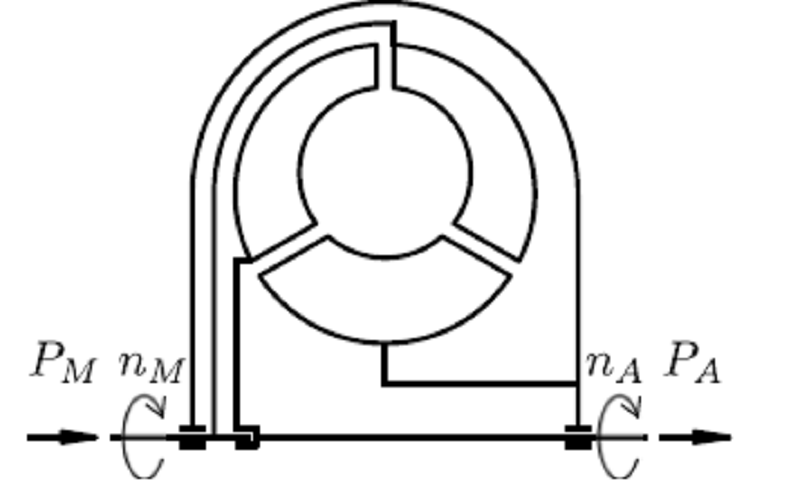

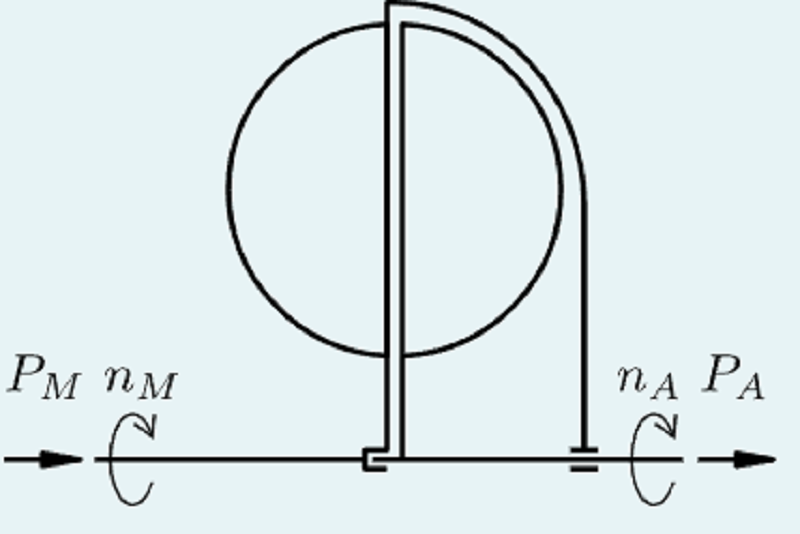

Ce tip de turbotransmisie este schițată în figura de mai jos?
Un convertizor hidraulic de cuplu de speța a II-a.
Un cuplaj hidraulic.
Un convertizor hidraulic de cuplu multietajat.
Un convertizor hidraulic de cuplu de speța I.

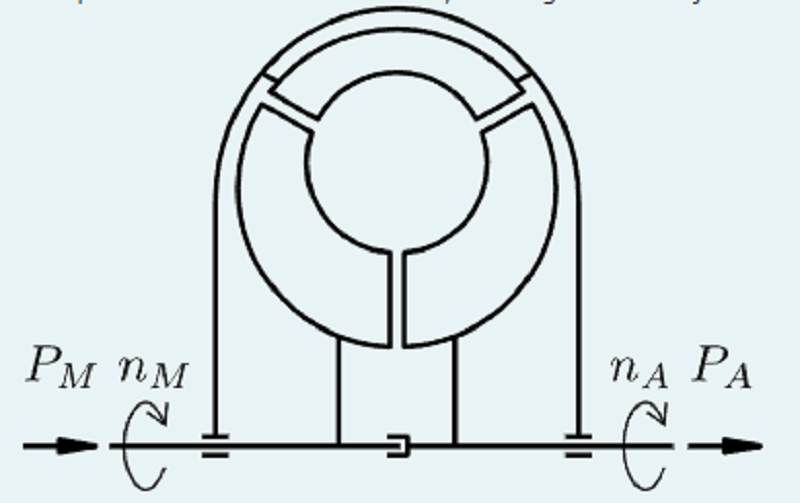

Ce tip de turbotransmisie este schițată în figura de mai jos?
Un convertizor hidraulic de cuplu de speța I.
Un convertizor hidraulic de cuplu multietajat.
Un cuplaj hidraulic.
Un convertizor hidraulic de cuplu de speța a II-a.
Puterea preluată de lagărul reciproc al unui convertizor hidraulic de cuplu
Este parțial disipată prin frecări în lagăr și parțial transmisă prin intermediul lagărului de la arborele primar la cel secundar.
Se pierde integral prin frecări în lagăr.
Este transmisă către rotorul primar.
Este transmisă integral de la arborele primar la cel secundar.
Spre deosebire de convertizoarele hidraulice de cuplu de speța I, cele de speța a II-a permit
Modificarea cuplului hidraulic intern.
Inversarea sensului de rotație a rotorului secundar în raport cu rotorul primar.
Transmiterea puterii la rapoarte de transmitere nominale diferite de 1.
Varierea continuă a raportului de transmitere.
Între randamentele unui convertizor hidraulic de cuplu (η – randamentul total, ηm – randamentul mecanic, ηv – randamentul volumic, ηh – randamentul hidraulic), raportul de transmitere, I, și coeficientul de transformare a momentelor, KM, există următoarea relație:
I=ηKM.
IKM=ηm*ηv*ηh.
iKM=ηm.
KM=ηm*ηv*i.
La convertizoarele hidraulice de cuplu, momentele hidrodinamice MI si MII sunt diferite de momentul MM furnizat de motor si, respectiv, momentul MA transmis masinii antrenate ca urmare a
Faptului ca, in functionarea convertizoarelor , raportul de transmitere poate fi mult diferit de 1
Modificarii momentului hidrodinamic in reactor
Pierderilor hidraulice suplimentare in reactor
Pierderilor prin frecari de disc in carcasa si prin frecari in lagare si ca urmare a pierderilor volumice interne
La convertizoarele hidraulice de cuplu, intre momentul MM furnizat de motor , momentele hidrodinamice MI si MII si momentul MA transmis masinii antrenate exista urmatoarea relatie
MA/MM=η*MII/MI
MA/MM=ηm*ηv*MII/MI
MA/MM=ηm*ηv*i*MII/MI
MA/MM=i*KM*MII/MI
Convertizoare hidraulice de cuplu sunt turbotransmisii formate
Dintr-un rotor primar (de pompa) si un rotor secundar ( de turbina)
Dintr-un rotor primar (de pompa), unul sau mai multe rotoare secundare(de turbina) si unul sau mai multe paletaje fixe sau reglabile (reactoare)
Dintr-un rotor primar ( de pompa) , un rotor secundar (de turbina) , un paletaj fix sau mobil (reactor) si un ambreiaj de blocare
Dintr-un rotor ( de pompa) si un paletaj fix
