COAIE
Automated Protection Systems Quiz
Test your knowledge on automated protection systems and electrical safety protocols with our engaging quiz! This quiz covers a range of topics related to electrical engineering, including:
- Anclansare Automata
- Standardele de comunicare în sistemele electrice
- Reglarea tensiunii și protecția sistemelor electrice
Whether you're an industry professional or a student, this quiz is perfect for enhancing your understanding of essential concepts.
1. Elementul de pornire a unei scheme de Anclansare automata a rezervei AAR este formata
A. Relee minimale de tensiune
B. Relee maximale de tensiune
C.relee maximale de curent
2. Se considera intr-o statie electrica un dispoozitiv DAS-f cu 2 trepte de frecventa treapta 1:49 Hz si treapta 2:49 HZ in care sunt conectate 3 linii electrice. Daca releele de minima frecventa sesizeaza o frecventa de 49.5 Hz iar cheile de comanda se gasesc pt linia 1 pe treapta 2 de frecventa iar pe liniile 2 si 3 pe treapta 1de frecventa care dintre linii va fi deconectata?
A. linia 1
B. liniile 1 2 si 3
C.liniile 2 si 3
3. Anclansarea automata a rezervei (AAR) de linie se foloseste pt:
A. Anclasarea automata a unui al doilea transformator la depasirea incarcarii economice a primului
Anclasarea automata a liniei dupa deconectarea acesteia in urma unui scurtcircuit
C. Anclasarea automata a unui nou circuit de alimentare atunci cand se pierde alimentarea de la circuitul principal
4. Standardul Profibus utilizeaza ca strat fizic protocolul
A. RS485
B. Ethernet
C. USB
5. Daca declansarea unei linii este provocata de protectia diferentiala de bare, RAR trebuie sa permita blocarea reanclansarii.
True
False
6. Curentul de pornire minim pentru o treapta de protectie maximala de current pe faza ce echipeaza o linie electrica trebuie sa fie
A. Mai mare decat curentul maxim de sarcina ce poate circula pe linie
B. Mai mic decat curentul maxim ce poate circula pe linie
C. Mai mare decat curentul de scurtcircuit minim pe linia respectiva
A/b?
7. Un sistem de protectii prin relee face parte din categoria
A. Sistemelor de supravegehere automata
B. Sistemelor de comanda automata SCA
Sistemelor de reglare automate SRA
8. Un ciclu RAR (reanclansare automata rapida) cuprinde
A. Totalitatea operatiilor cuprinse intre declansarea si reanclasarea intreruptorului comandast D-I-R(D-declansare I-pauza R-reanclasare)
B.timpul necesar pt deionizarea canalului de arc electric
C. Timpul necesar pt executia declansarii comandate a unui intreruptor
Elementul de temporizare care asigura “pauza de RAR” sau (“trar”) trebuie sa fie
A. Mai mare decat timpul de deionizare al canalului (spatiului) in care apare arcul electric in locul defectului
B.egal cu timpul schemei RAR
C. Egal cu timpul de anclasare al intreruptorului
Functia de protective de gaze are ca principiu de functionare de baza
A. Masurarea temp uleiului transformatorului
B. Masurarea temp infasurarilor transf
C. Scadera nivelului de ulei in conducta dintre cuva transf si conservator, ca urmarea gazelor eliberate de ulei la defect intern
Reglarea tensiunii la transformator se realizeaza prin:
A. Conectarea automata a unor rezistente aditionale in serie cu infasurare secundara
B. Modificarea prizelor transformatorului
C. Modificarea conexiunii infasurarilor transformatorului reglat
Reglarea automata a vitezei (turatiei) turbinelor de antrenare se face prin:
Obtinerea unei faranari a agregatului prin contraexcitate comandata de regulatorul automat de tensiune
Variatia debitului de agent motor (abur, apa, gaze) la masina primara de antrenare (turbina)
Variatia curentului de excitatie al generatorului antrenat de turbina
Tensiunea este un parametru global care are aceeasi valoare la nivelul Sistemului electroenergetic national.
True
False
Anclansarea automata a rezervei (AAR) de linie se foloseste pentru:
Anclasarea automata a liniei dupa deconectarea acesteia in urma unui scurtcircuit
Anclasarea automata a unui al doilea transformatoarelor la depasirea incarcarii economice a primului
Anclasarea automata a unui nou circuit de alimentare atunci cand se pierde alimentarea de la circuitul principal
Disparitia tensiunii la bornele de iesire a unui generator sincron este suficient de a fi sesizata de un singur releu de minima tensiune
True
False
Controlul sincronismului se aplica in cazul Renclansarii Automate Rapide pentru:
Liniile cu alimentare bilaterare si cele paralele (cu dublu circuit)
Liniile electrice aeriene cu doua intreruptoare pe circuit
Liniile radiale (cu alimentare unilaterala)

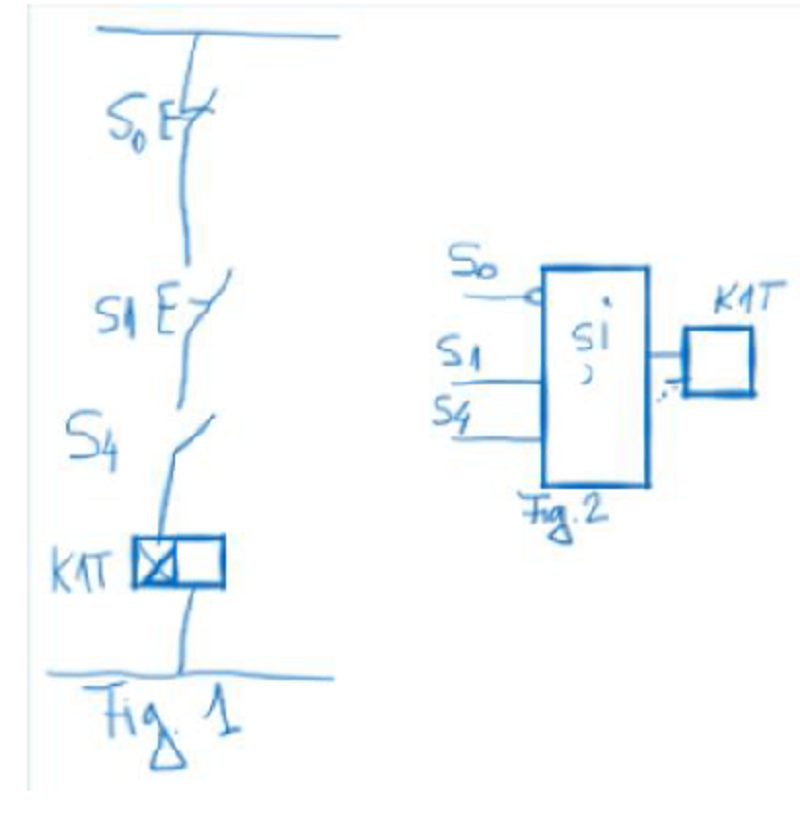

Se considera schema de comanda din Fig. 1, o conditie aferenta AAR. Daca se considera toate contactele normal deschise. Implementarea cu porti logice este cea din Fig. 2
True
False

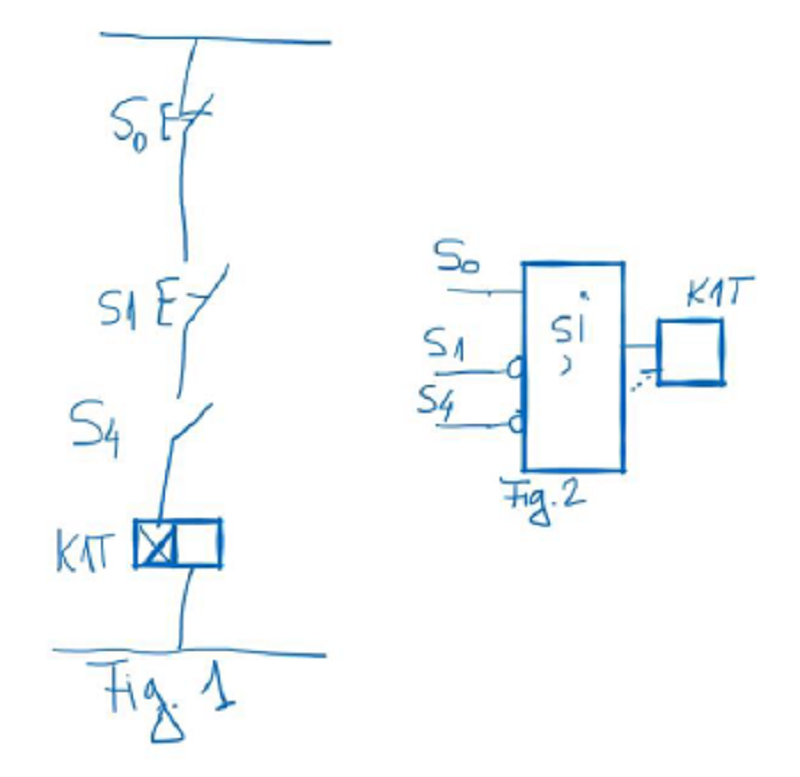

Se considera schema de comanda din Fig. 1, o conditie aferenta AAR. Daca se considera toate contactele normal deschise. Implementarea cu porti logice este cea din Fig. 2
True
False

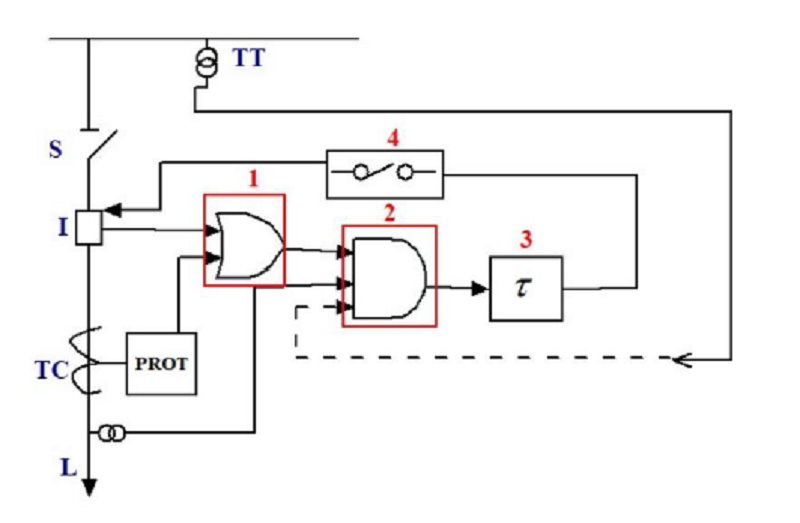

Se considera schema din figura. Ce reprezinta acesta si care este rolul blocului 2?
Schema de principiu pt Anclasarea Automata a Alimentarii de Rezerva, 2=bloc de control
Scehema de principiu pt Reanclasarea Automata Rapida, 2=bloc de pornire
Schema de principiu pt Reanclasarea Automata Rapida, 2=bloc de control
Se considera intr-o statie electrica un dispozitiv DAS-f cu 2 trepte de frecventa: treapta 1:49.5 Hz si treapta 2: 49 Hz in care sunt conectate 3 linii electrice. Daca releele de minima frecventa sesizeaza o frecventa de 49 Hz, iar cheile de comanda se gasesc pentru linia 1 pe treapta 2 de frecventa, iar pe liniile 2 si 3 pe treapta 1 de frecventa, ce linii vor fi deconectate?
Liniile 2 si 3
Linia 1
Liniile 1, 2 si 3
Frecventa masurata de valoare mai mare decat 50Hz reprezinta:
O productie instantanee mai mica decat consumul
O masura la un nivel de tensiune mai mic
O productie instantanee mai mare decat consumul
Standardul Profinet utilizeaza ca strat fizic protocolul:
Ethernet
USB
RS485
Masura de frecventa trebuie sa aiba precizia cea mai buna:
In reglajul primar
In reglajul tertiar
In reglajul secundar

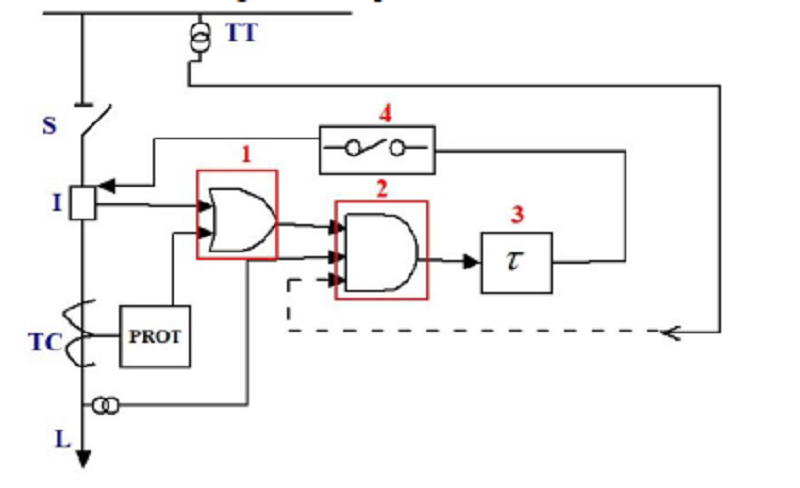

Se considera schema din figura. Ce reprezinta acesta si care este rolul blocului 1?
Schema de principiu pt Anclasarea Automata a Alimentarii de Rezerva, 1=bloc de control
Scehema de principiu pt Reanclasarea Automata Rapida, 1=bloc de pornire
Schema de principiu pt Reanclasarea Automata Rapida, 1=bloc de control
Controlul sincronismului se aplica in cazul Reclansarii Automate Rapide pentru:
Liniile radiale (cu alimentare inilaterala)
Liniile cu alimentare bilaterale si cele paralele(cu dublu circuit)
Liniile electrice aeriene cu doua intreruptoare pe circuit
Frecventa masurata de valoare mai mica decat 50Hz reprezinta:
O productie instantanee mai mare decat consumul
O productie instantanee mai mica decat consumul
O masurare la un nivel de tensiune mai mic
La RAT-urile moderne nu se mai instaleaza sisteme de fortare a excitatiei
True
False
La RAT-urile moderne numerice sistemele de excitare si dezexcitare rapida fac parte integrate din blocul de reglare
True
False
La fun
Grad de statism negativ
Grad de statism pozitiv
Grad de statism zero
In cazul extinderii defectului sau aparitia unui nou defect in timpul pauzei RAR, trebuie sa se produca declansarea trifazata definitive
True
False
Un dispozitiv de RAR este activat de relee de minima frecventa.
True
False
Generatorul sincron ca process reglat prezinta proprietatea de autoreglare:
True
False
Frecventa este adusa la frecventa de consemn prin reglajul:
Primar
Tertiar
Secundar

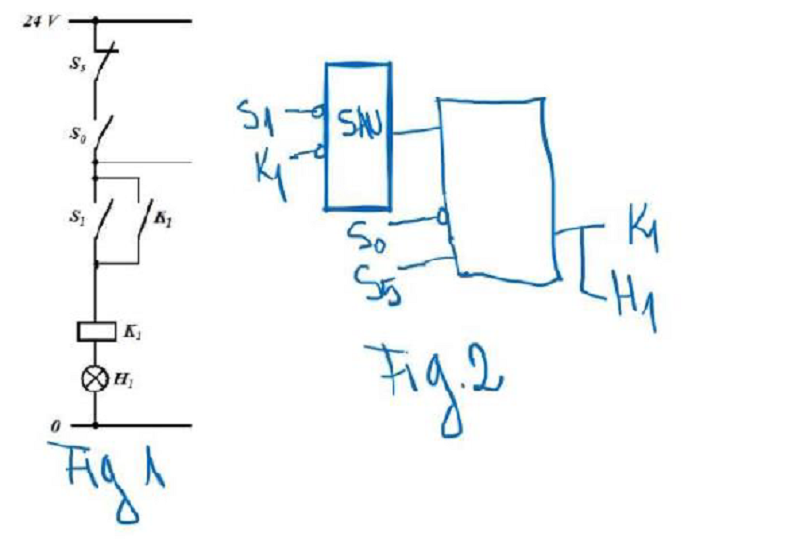

Se considera schema de comanda din Fig.1, o conditie aferenta DAS-f. Daca se considera toate contractile normal inchise in stare initiala, implementarea cu porti logice este cea din Fig.2.
True
False
Efectul dominant (perturbator) asupra nivelului de tensiune pe o linie electrica il are:
Circulatia de putere recativa
Circulatia de putere activa
Daca intr-un sistem electroenergetic Puterea activa generate este mai mare decat puterea activa consumata, frecventa sistemului va scadea:
True
False
Tensiunea este un parametru global care are aceeasi valoare la nivelul Sistemului electroenergetic national.
True
False
Pentru un dispozitiv RAR, Reanclansarea trebuie sa aiba loc la declansarea intrerupatorului provocata de deconectarea normala, locala
True
False

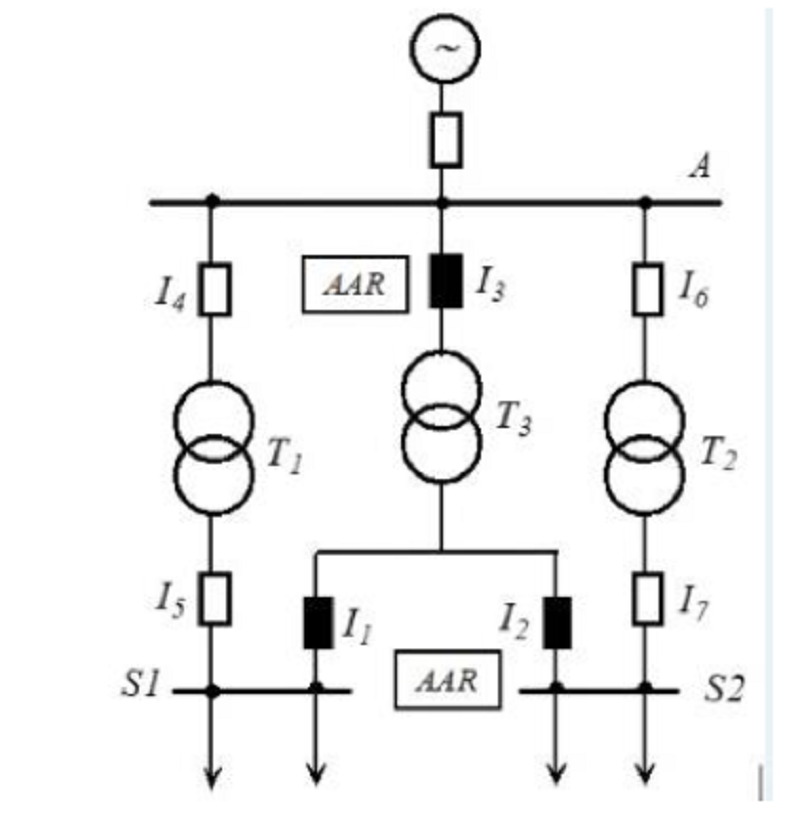

42.Un sistem AAR (Anclansare automata a alimentaria de rezerva) functioneaza pe schema monofilara din figura de mai jos. Care este rolul echipamentului T2?
Permite rezervarea transf T1 si T3
Asigura alimentarea normala pt consumatorii de pe sectia de bare S1
Asigura alimentarea normala pt consumatorii de pe sectia de bare S2
Deoarece un generator sincron prezinta proprietatea de autoreglare rezulta ca nu este nevoie de instalarea unui regulator automat de tensiune
True
False
Se considera schema din figura. Ce reprezinta acesta si care este rolul blocului 3?
Schema de principiu pt RAR, 3=bloc de temporizare
Schema de principiu pt RAR, 3=bloc de control
Schema de principiu pt AAAR, 3=bloc de temporizare
Functionarea mai multor generatoare sincrone pe aceeasi bara impune din punct de vedere a tensiunii pe aceasta bara (ca marime reglata) o functionare a RAT:
In regim static
nu are importanta
In regim astatic
La generatoarele sincrone modern comanda curentului de excitatie se realizeaza prin
Prin punti trifazate cu diode
Prin dispozitive de comanda cu tiristoare (dsip. De comanda pe grila
Prin relee de minima tensiune
Daca declansarea unei linii este provocata de protectia diferentiala de bare, RAR trebuie sa permita blocarea reanclansarii.
True
False

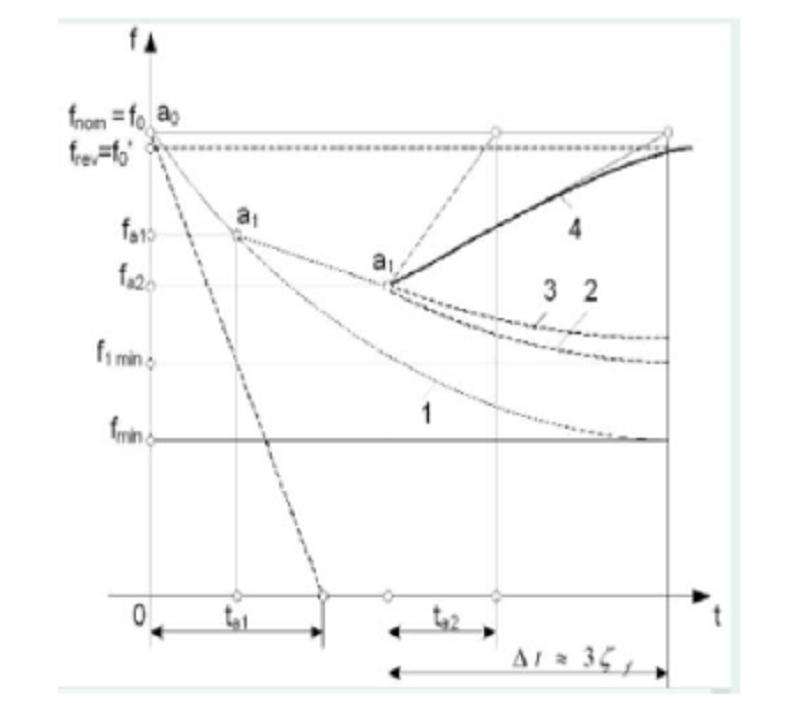

Daca se considera variataia frecventei intr-un sistem electroenergetic in timp din figura de mai jos curba 1 reprezinta:
Evolutia frecventei in timp in situatia in care se sacrifica acei consumatori aflati pe trepata 1 de frecventa
Timpul de intarziere al dispozitivului/functiei DAS-f
Evolutia frecventei in timp in situatia in care nu intervine declansarea de sarcina si se poate ajunge la avarie generalizata in sistem
Daca se considera variatia frecventei intr-un sistem electroenergetic in timp din figura de mai jos csi f reprezinta:
Constanta de imp a sistemului electroenergetic
Evolutia frecventei in timp in situatia in care nu intervine declansarea de sarcina si se poate ajunge la avarie generalizata in sistem
Timpul de intarziere al dispozitivului/functie DAS-f
