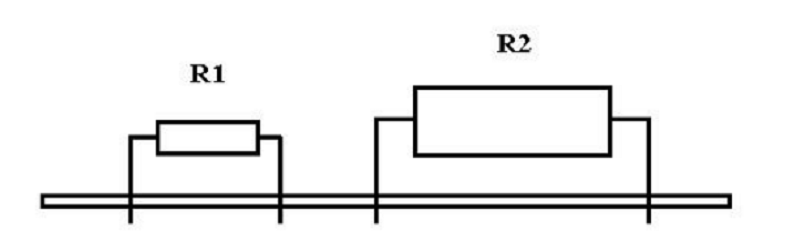

Într-un circuit electronic se află două rezistoare R1 si R2 de aceeași valoare, dar de puteri maxime disipate diferite, Pmax1 = 0.5 w si Pmax2 - 5 W.
În anumite condiții de funcționare, cele două rezistoare disipă aceeași putere P = 0.25 W. Intre temperaturile rezistoarelor mäsurate cu
camera de termoviziune există relaţia:
camera de termoviziune există relaţia:
T1 > T2, deoarece Pmax1 < Pmax2
T1 = T2, deoarece ambele rezistoare disipă aceeasi putere
T1 < T2, deoarece Pmax1 < Pmax2
T1 = T2, deoarece R1= R2

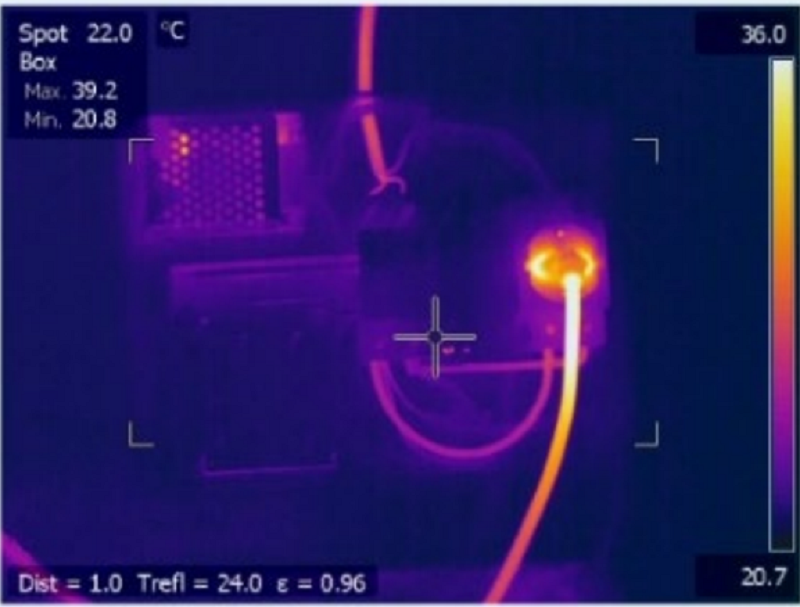

� temperatură mare, localizată punctual doar pe un contact electric, de exemplu siguranţa din dreapta poate indica:
Un curent mare de scurtcircuit
Un curent mare de suprasarcina
un contact imperfect, oxidat sau ruginit, având rezistență mare de contact
Un contact imperfect, cu o suprafată mare de contact și o rezistență mare de contact

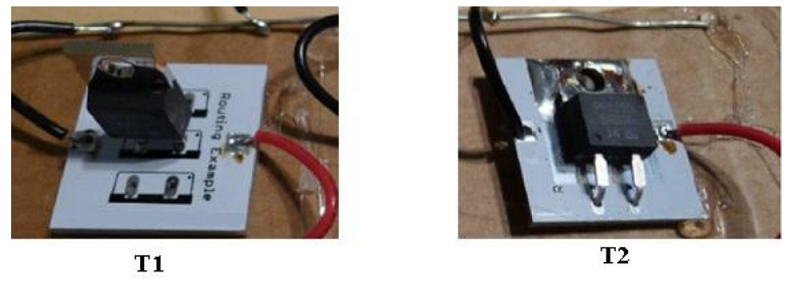

intr-un circuit electronic se află două tranzistoare identice, montate ca îin figură. T1 este montat vertical, iar T2 este montat orizontal și lipit de cablajul imprimat.Dacă puterile disipate de cele două tranzistoare sunt egale, 01 = 02, atunci între temperaturile celor două tranzistoare måsurate cu camera de termoviziune există relaţia:
T1 = T2, deoarece Q1 - Q2
T1 < T2, deoarece aerul circulă mai uşor in jurul lui T1 și îl răcește prin convecție naturală
T1 > T2, deoarece căldura produsă de T2 este disipată de cablajul imprimat
T1 = T2, deoarece tranzistoarele sunt identice
Ce defect al unui echipament electric, de exemplu radiator electric, se poate detecta prin termoviziune
� rezistență mare a conductorului sau conexiunilor de împământare
� rezistenţa electrică foarte mică între conductorul de fază și conductorul de nul, care poate duce la scurt-circuit
Contact imperfect la cablul de alimentare
O rezistență de izolaţie proastă între conductorul de fază și carcasa metalică
Fie două conductoare din cupru, având secţiunile S1 = 1.5 mm? si S2 - 2.5 mm2 si lungimile l1 = 30 m si l2 = 50m Rezistențele electrice ale celor două conductoare sunt:
R1 = R2
R1 = 2 * R2
R1 < R2
R1 > R2
Pentru a măsura tensiunea la o priză de alimentare a unui echipament electrocasnic (de exemplu, aer condiționat) se recomandă utilizarea unui multimetru având cel puțin categoria de protecție
CAT I
CAT II
CAT III
CAT IV
Dacă ar trebui să cumpăraţi un multimetru pentru măsurarea tensiunii de alimentare la o instalație electrică, care ar fi criteriul cel mai important de alegere a acestuia?
Un număr cât mai mare de funcții de măsurä
Domeniul de măsură pentru tensiune de 0-600 Vca, cu o rezoluţie mai mare de 4 digiți
Pretul cât mai mic al multimetrului si accesorilor
Categoria de protecţie la supratensiuni cât mai mare, de ex. CAT IV
Pentru măsurarea rezistenței de izolație Riso a unui cablu cu 2 conductoare, aparatul de măsură (megaohmetrul) realizează următoarele
Măsoară o tensiune de alimentare între conductoare, măsoară un curent pe unul din conductoare și calculează o rezistenţă
Aplică o tensiune continuă fixă între conductoare, măsoară un curent de scurgere între conductoare și calculează o rezistențä
Aplică un curent constant între conductoare, măsoară o tensiune între conductoare și calculează o rezistenţă
Cunoaște tensiunea nominală de alimentare, măsoară curentul de scurgere între conductoare și calculează o rezistență
Fie O forma de undă dreptunghiulară, de valoare +Umax pentru semialternanta pozitivă Si Umax pentru semialternanța negativă, factorul de umplere fiind de 50%. Valoarea efectivă (valoarea rms) este
Umax/sqrt(2)
Umax
Umax/2
0
în ce situație puterea activă consumată de un echipament este diferita de puterea nominală a acelui echipament?
Doar pentru o sarcină pur rezistivă
Doar pentru o sarcină inductivă sau capacitivă, când factorul de putere este subunitar
în orice situație când tensiunea de alimentare este diferită de tensiunea nominală a rețelei
doar la o putere mare consumată de sarcină, când apar căderi mari de tensiune pe cabluri

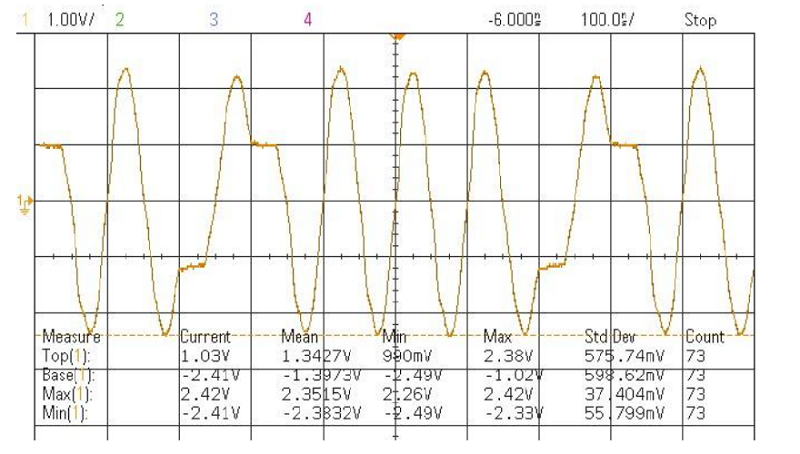

Pentru a estima cât mai bine un parametru al semnalului transmis printr-o magistrala de date
Este suficientă o singură formă de undå, dar se va utiliza funcţia Measure a osciloscopului
Rebuie realizate măsurători pe zeci de forme de undä, iar media parametrului mĝsurat trebuie să fie cât mai mică
Trebuie realizate măsurători pe zeci de forme de undă, iar deviația standard sau dispersia parametrului măsurat trebuie să fie cåt mai mica
Este suficientă o singură formĝ de undă, dar măsurarea parametrilor se va face manual cu Cursori
Care din următorii parametri ai unui semnal electric transmis printr-o magistrală de date poate duce la nesincronizarea unui echipament?
Timpul de crestere
Tensiunea în starea High
Distorsiunile de supracreştere
Rata de bit
0 temperatura mare, distribuita uniform de-a lungul unui cablu electric, de exemplu conductorul din dreapta,
Un contact imperfect la unul din capetele cablului
O tensiune prea mare de alimentare
O izolatie termica proasta a cablului
O suprasarcina
Pe masa din laborato,. Exista urmatoarele materiale: o placa de gresie lucioasa lncalzita la 10•c. Banda izolatoare neagra cu E = 0.95 si o camera de termoviziune. Cum se poate determina coeficientul de, emisivitate a placii de gresie?
Se lipeste banda izolatoare pe gresie, se inspecteaza cu camera zona respectiva si se citeste valoarea masurata de camera
Cu camera se inspecteaza placa de gresie, din meniul camerei se modifica coeficientul E pana cand temperatura afisata este 1o•c si se citeste valoarea lui E
Cu ajutorul camerei se inspecteaza gresia si se citeste coeficientul E afisat pe ecran
Nu se poate, deoarece camera de termoviziune masoara temperatura si nu coeficientul de emisivitate
Pentru a afla componenta continua a unei tensiuni alternative masurata cu un multimetru digital se va trimite comanda SCP!:
MEAS:VPP?
MEAS:VOLT:DC
MEAS:VOLT:AC?
MEAS:VOLT:DC?
Un instrument programabil este un instrument de masura care:
Mr poate func\iona independent, ci doar conectat la un calculator
Poate fi reprogramat ca sa aibe alte functii fata de cele din fabrica
Poate fi controlat prin instructiuni pentru automatizarea masuratorilor
Poate fi reprogramat daca nu mai functioneaza conform specificatiilor
Pentru a afla valoarea efectiva a unei tensiuni aplicata pe un canal al osciloscopului, se va trimite comanda SCP!:
MEAS:VRMS?
MEAS:VRMS
MEAS:VOLT:DC?
MEAS:VPP?
Panoul virtual al unui instlrument programabil
este o interfata software, grafica, care ruleaza pe PC si din care se poate controla instrumentul
Este un fisier cu extensia .vi in LabVIEW
Este un site web care se poate accesa prin Internet si din care se poare controla instrumentul
Este panoul frontal, fizic. Al instrumentului cu butoane care pot fi manipulate de utilizator
Pentnu a asigura o comunicatie bidirectionala (full Duplex) intre doua echipamente utilizand magistralele UART sau RS-232, trebuie realizate urmatoarele conexiuni:
Doar Tx_A la Rx_B
Tx_A la Tx_B si Rx_A la Rx_B
Doar Rx_A la Tx_B
Tx_A la Rx_B ii Rx_A la Tx_B

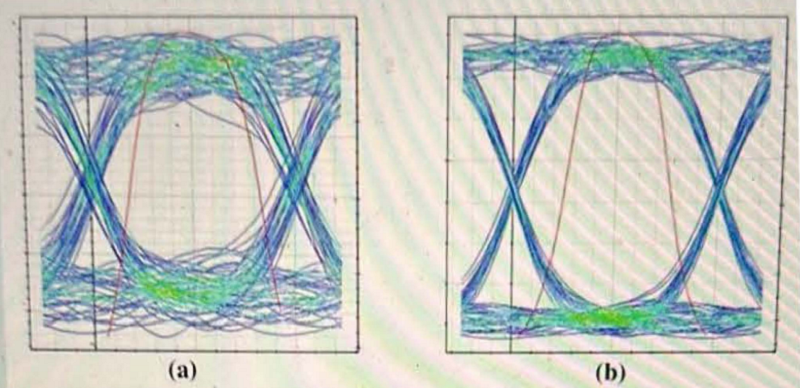

In care dintre cele doua situatii, Raportul Semnal-Zgomot este mai mare?
Diagrama a) pentru ca ochiul este mai puJin inalt
Diagrama b) pentru ca ochiul este mal lat
Diagrama a) penlru ca ochiul este mai ingust
Diagrama bJ pentru ca ochiul este mai inalt
In care din cele doua situatii jitterul este mai mare?
Diagrama a) pentru ca ochiul este mai ingust
Diagrama b) pentru ca ochiul este mai lat
Diagrama a) pentru ca ochiul este mai putin inalt
Diagrama b) pentru ca ochiul este mai inalt
Care din urmatorii parametri ai unei semnal de pe o magistrala de date poate duce la defectarea unui echipament conectat la acea magistrala?
Durata unui bit
Rata de bit
Timpul de crestere
Tensiunea in starea High
La reteaua trifazata din laborator se masoara urmatoarele valori pentru tensiunile rms dintre doua faze UL1-L2 = 390V, UL1-L3 = 400 V, UL2-L3 = 410 V. Sistemul de alimentare este simetric?
Da, deoarece nesimetria de 1.25% este neglljablla, fiind mai mica decat limita de 2%
Da, deoarece UAVG = (UL1-L2 + UL1-L3 + UL2-L3)/3= 400 V, valoare egala cu tensiunea trifazata nominala
Nu, deoarece UL1-L2 diferit de UL1-L3 diferit de UL2-L3
Da, deoarece |UL1-L2 - UL1-L3| = |UL1-L3 - UL2-L3|

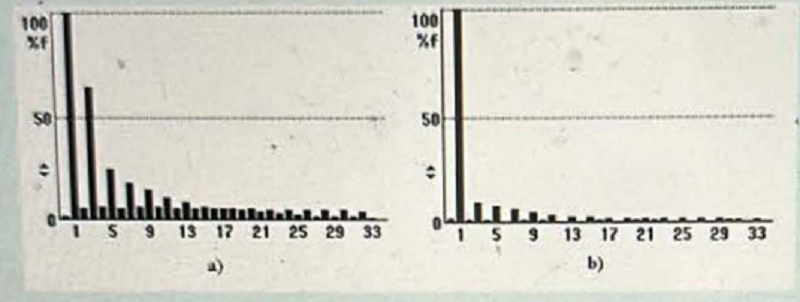

Fn care figura de mai jos factorul total de distorsiuni armonice (THD) pentru curent este mai mare?
Fig. a), deoarece amplitudinile armonicelor pare si impare sunt mai mari
Fig. a), deoarece amplitudini le armonicelor impare sunt mai mari
Fig. a), deoarece armonicele pare sunt mai importante
Fig. b), deoarece amplitudinea componentei fundamentale este mai mare fata de armonice
Cum se realizeaza calibrarea instrumentului virtual pentru echlpamentul trifazat de analiza a calitatii energiei electrice din laborator?
Prin adaugarea unei componente continue la lensiunea alternativa, astfel incat placa de achizitie sa poata citi si valori negative
Prin utilizarea unor transformatoare de izolare galvanica pentru citirea tensiunii
Prin modificarea unor coeficien\i care se inmultesc cu valorile citite de la placa de achizitie
Prin utilizarea unor transformatoare de curent, care genereaza o tensiune direct proportionala cu curentul electric dintr-un conductor
Fie o forma de unda dreptunghiulara, de valoare +Umax pentru semialternanta pozitiva si -Umax pentru semialternanta negaliva, factorul de umplere fiind de 50%. Valoarea efectiva (valoarea rms) este:
Umax / sqrt(2)
Umax
Umax/2
0
Care parametri sunt specificati de standardul EN 61557 pentru testarea, instalatiilor electrice?
Rezistenta de dispersie a prizei de pamant
Nesimetriile de tensiune si curent
Componenta continua a tensiunii de alimentare
Factorul total de distorsiuni armonice

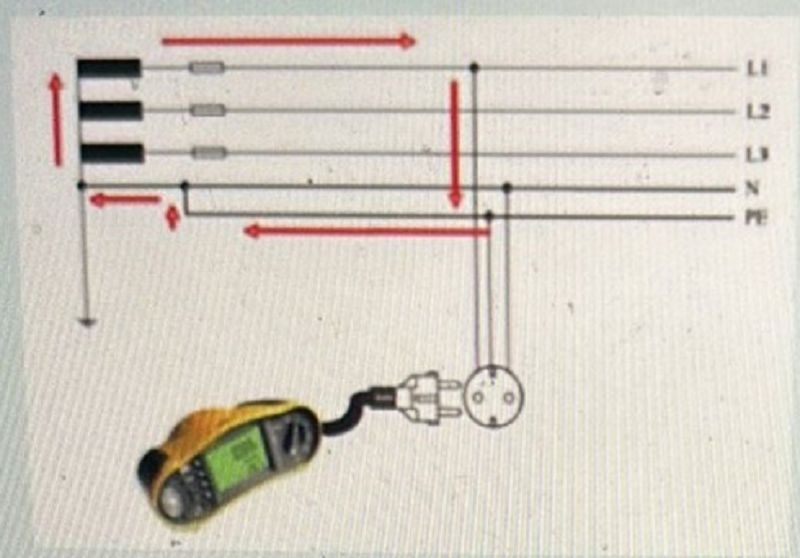

La masurarea impedantei buclei de impamantare pentru o instalatie electrica, se obtine o valoare de ZL-PE = 0.5 ohmi. Curentul de scurt-circuit intre faza si impamantare este
Nu se poate masura cu un cleste de curent, pentru ca este periculos sa facem scurtcircuit intre faza si lmpamantare
Nu se poate calcula cu datele din enunt
LPEFC = 200 A pentru o tensiune de alimentare ULN = 400 V
LPEFC = 115 A pentru o tensiune de alimentare ULN = 230 V
Intr-un circuit electronic se afta doua tranzistoare T1 si T2 identice, montate pe doua radiatoare cu suprafete identice S1 = S2, dar prelucrate in mod diferit, coeficientii de emisivitate fiind E1 = 0.1 (aluminiu lustruit) si E2 = 0.9 (aluminiu negru mat). Daca puterea disipata de cele doua radiatoare este egala Q1 = Q2, atunci intre temperaturile celor doua tranzistoare masurate cu camera de termoviziune exista relatia:
T1 > T2, deoarece e1 < E2
T1 = T2, deoarece S1 = S2
T1 < T2, deoarece E1 < E2
T1 = T2, deoarece Q1 = Q2
Conform DEX un termos este un vas de sticla cu peretii dubli, argintati, intre care s-a facut vid, cu rol de izolator termic, pus intr-o cutie metalica, fiind folosit pentru pastrarea unui lichid la temperatura constanta. Presupunem ca mediul ambiant are temperatura Tamb = 20*C. Intr-un termos gol se toarna apa calda avand temperatura Tapa = 80*C. Dupa cateva secunde termosul se inspecteaza cu camera de termoviziune si se masoara temperatura Ttermos la suprafata sa
Ttermos egala cu Tamb
Ttermos mai mare decat Tamb dar mai mica decat Tapa
Ttermos mult mai mare decat Tamb
Ttermos egala cu Tapa
