Electric Power Systems Quiz

Test your knowledge on electric power systems with our comprehensive quiz! This quiz covers various topics related to three-phase systems, circuits, and electrical measurements.

Key features of the quiz:

30 challenging multiple-choice questions
Assess your understanding of electrical concepts
Perfect for students, teachers, and professionals in the field

254 Questions64 MinutesCreated by WiringWizard25

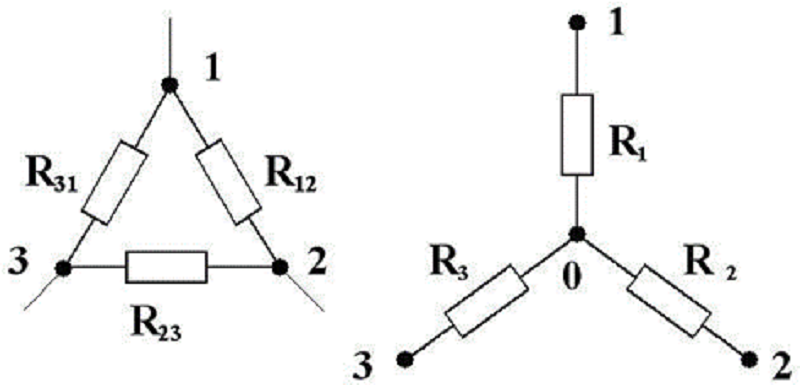

Ulduz birlәşmәsinin növlәri hansılardır?

üç vә dörd mәftilli

Dörd vә beş mәftilli

Iki vә üç mәftilli

Altı vә yeddi mәftilli

Beş vә altı mәftilli

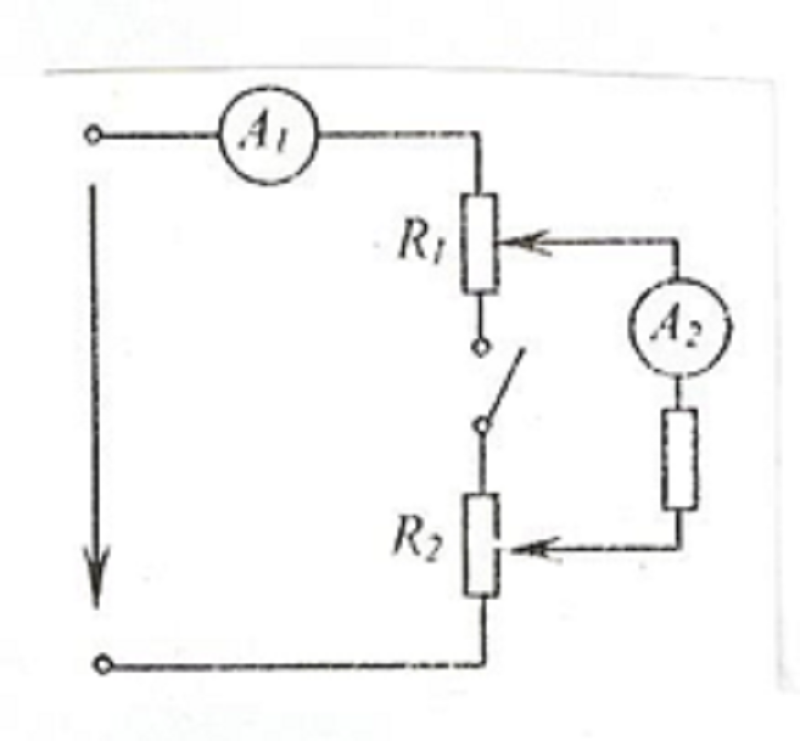

Dövrәdәki açar qapandıqdan sonra cihazların göstәrişlәri necә dәyişәr?

A1 –artar

A1–dəyişməz

A1 –azalar

A2 –dəyişməz

A2 -artar

Qeyri – simmetrik yük halında üçfazalı sistemin reaktiv gücü necә tәyin olunur?

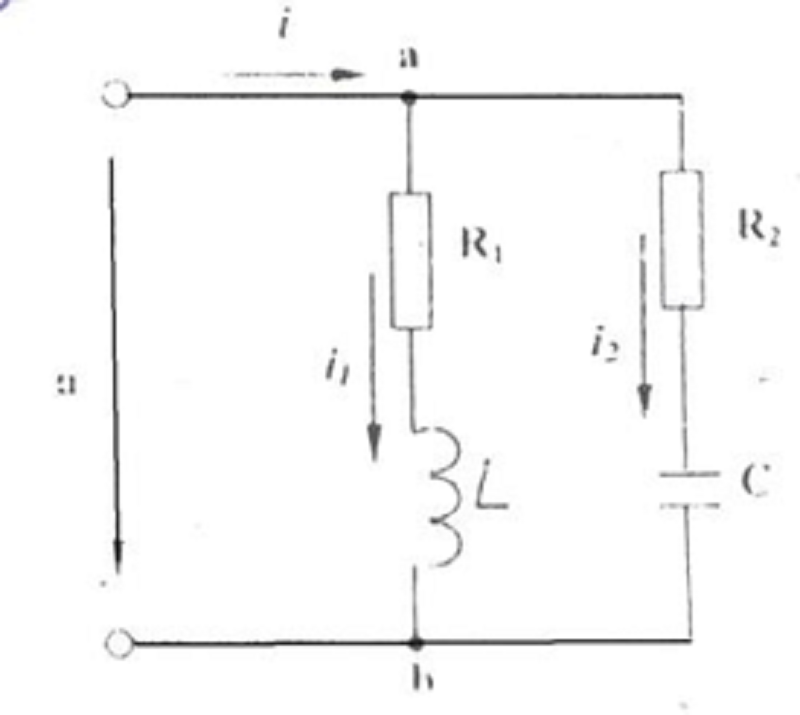

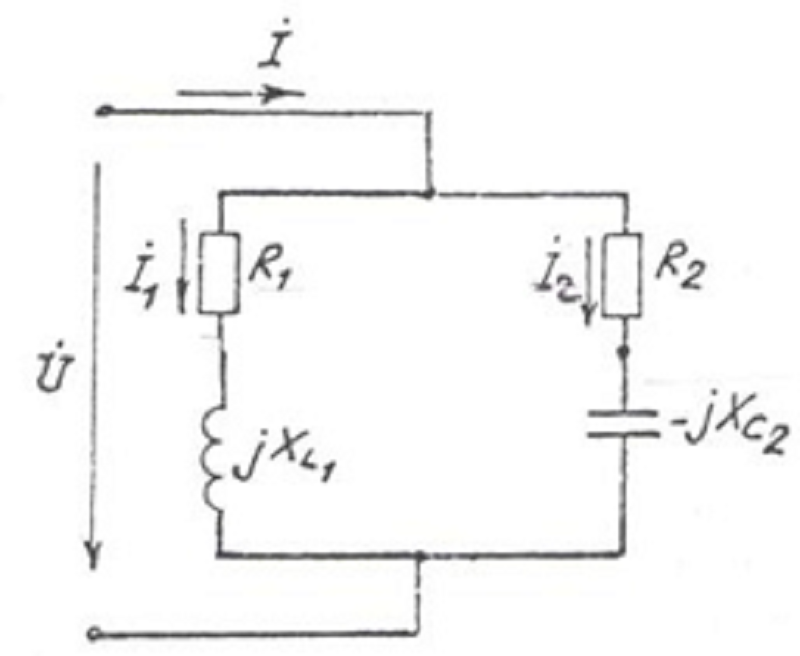

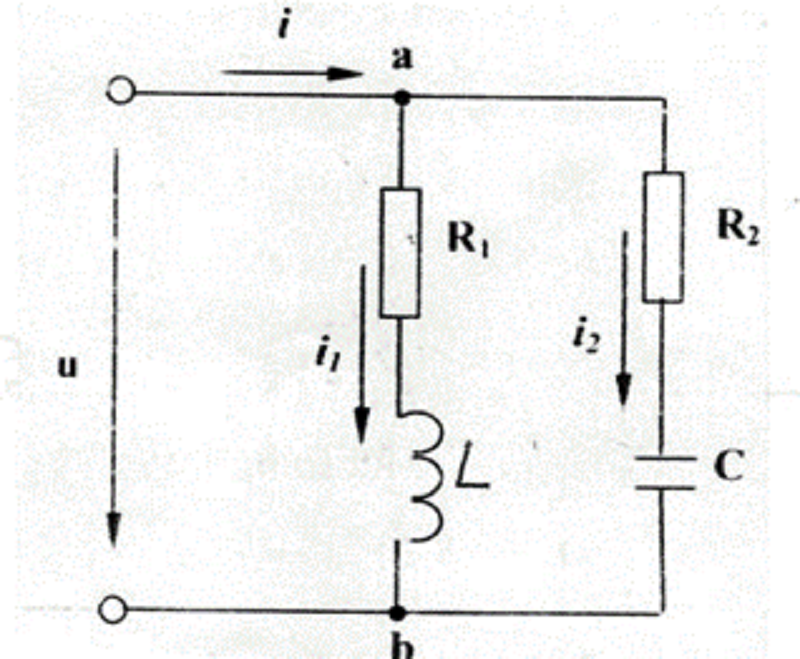

Müqavimәt vә induktivlikdәn ibarәt paralel dövrә üçün kompleks şәkildә Om qanununu yazmalı:

Generatorun neytral nöktәsi nәyә deyilir?

Generatorun faza dolaqlarının (ulduz formada) sonlarının birlәşdiyi nöktәyә

Generatorun faza dolaqlarının (ardıcıl formada) sonlarının birlәşdiyi nöktәyә

Generatorun faza dolaqlarının (üçbucaq formada) sonlarının birlәşdiyi nöktәyә

Generatorun faza dolaqlarının (paralel formada) sonlarının birlәşdiyi nöktәyә

Generatorun faza dolaqlarının (qarışıq formada) sonlarının birlәşdiyi nöktәyә

Şәkildәki dövrә üçün Om qanunu necә yazılır?

İnduktivlikdәn ibarәt dövrә hissәsi üçün Om qanununu yazmalı:

Simmetrik üçfazlı dövrә üçün xәtt gәrginliklәri U=70V, xәtt cәrәyanları I=4A, faza sürüşmәsi bucağı φ=30⁰ . Vattmetrin göstәrişindәn istifadә edib dövrәnin ümumi reaktiv gücünü tәyin etmәli.

Q=240 VAR

Q=60 VAR

Q=160 VAR

Q=180 VAR

Q=120 VAR

Dörd naqilli üçfazlı dövrәdә qәbuledicinin fazalarındakı cәrәyanlar İ_a = (1-j2)A,İ_b = (2+ j6)A,İ_c = (1- j)A . Neytral naqildәki cәrәyanın tәsiredici qiymәti nә qәdәrdir?

IN = 5 A

IN = 2 A

IN = 3 A

IN = 4 A

IN = 6 A

Şәkildә göstәrilmiş elektrik dövrәsi sxemi üçün i = 2sinωt , R=4Om. R müqavimәtindәki gәrginliyin ani qiymәti ifadәsini yazmalı.

Ur = 8sin ωt

Ur = 2sin( ωt + 90° )

Ur = 8sin( ωt - 90° )

Ur = 4sin( ωt + 60° )

Ur = 4sin( ωt + 30° )

Ulduz birlәşmәdә faza ilә neytral xәtlәr arasındakı gәrginliyin adı nәdir?

Faza gәrginliyi

Xәtt gәrginliyi

Nominal gәrginlik

Induktiv gәrginlik

Optimal gәrginlik

Za ≠ Zb ≠ Zc ≠ Ze^jφ hansı birlәşmәdә uyğundur?

Ulduz

Qarışıq

Paralel

Ardıcıl

üçbucaq

i_L(0_-)=i_L(0₊) - disturunda i_L(0_-) - nәyi ifadә edir?

Cәrәyanın kommutasiyadan әvvәlki qiymәtin

Cәrәyanın minimum qiymәtin

Cәrәyanın kommutasiyadan sonrakı qiymәtin

Cәrәyanın orta qiymәtin

Cәrәyanın maksimum qiymәtin

Ulduz birlәşmәdә faza xәtti arasındakı gәrginlik necә adlanır?

Xәtt gәrginliyi

Nominal gәrginlik

Qeyrixәtti gәrginlik

Aktiv gәrginlik

Faza gәrginliyi

Üçfazalı qeyrisimmetrik sistemlәrdә fazaların müqavimәtlәri necәdir?

ZA ≠ ZB ≠ ZC

ZA ≠ ZB

ZA = ZB = ZC

ZA ≠ ZC

ZA = ZB

Şәkildә göstәrilmiş elektrik dövrәsi üçün Z = 5e^j30°, U_ƒ = 10V . Vattmetrin göstәrişini tәyin etmәli.

Wx=14 VAR

Wx=34 VAR

Wx=10 VAR

Wx=17 VAR

Wx=30 VAR

Tezliyin vahidi nәdir?

Hers

Tesla

Henri

Farad

Veber

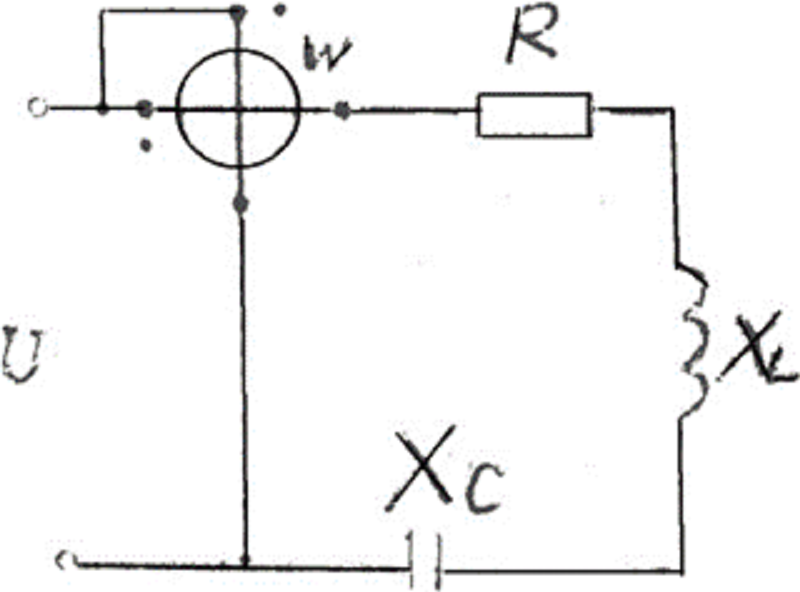

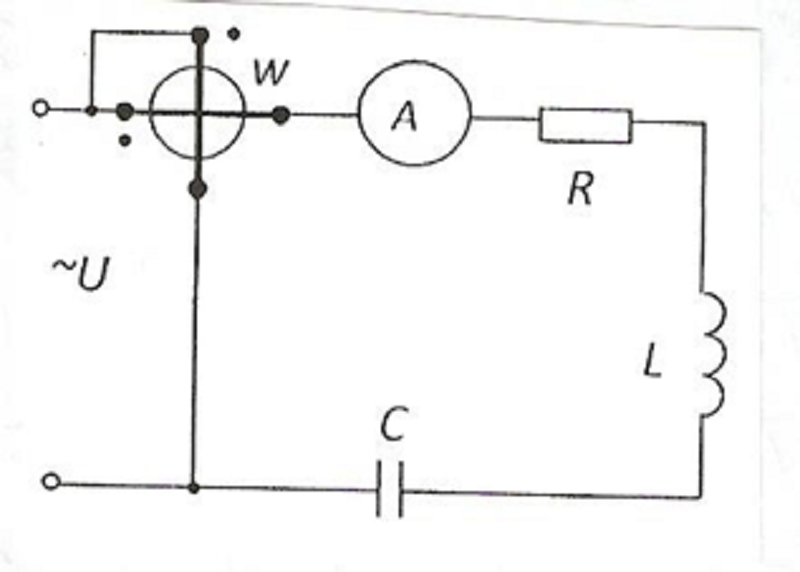

Dövrәnin girişindәki gәrginlik U=60 V, R=8 Om, Xl=10 Om, XC=4 Om. Vattmetrin göstәrişini tәyin etmәli.

P=288 Vt

P=228 Vt

P=192 Vt

P=96 Vt

P=48 Vt

Kommutasiyaya qәdәr qiymәti sıfr olan asılı olmayan başlanğıc şәrtlәri göstәr?

Üşfazalı birlәşmәlәrdәn hansı dörd naqilli elektrik verilişi xәtlәrindә eyni zamanda iki müxtәlif gәrginlik almağa imkan verir?

Ulduz

Paralel

Qarışıq

üçbucaq

Ardıcıl

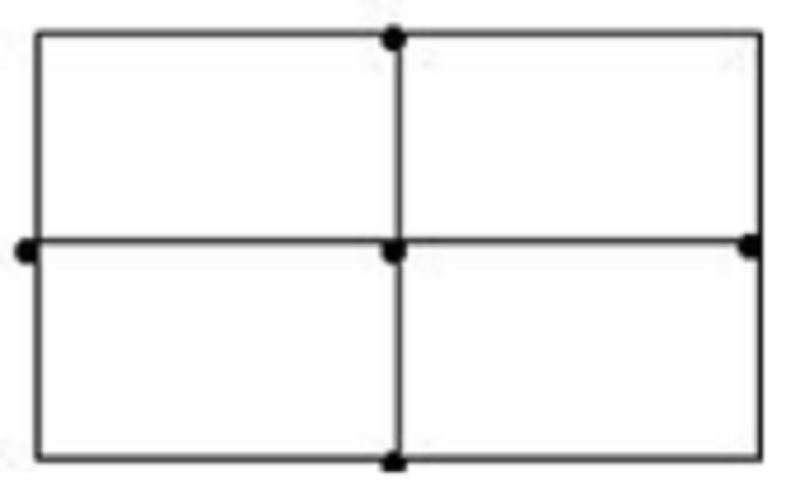

Göstәrilәn sxemin neçә qolu vә neçә düyünü var?

8 qol, 5 düyün

8 qol, 4 düyün

8 qol, 9 düyün

6 qol, 3 düyün

5 qol, 5 düyün

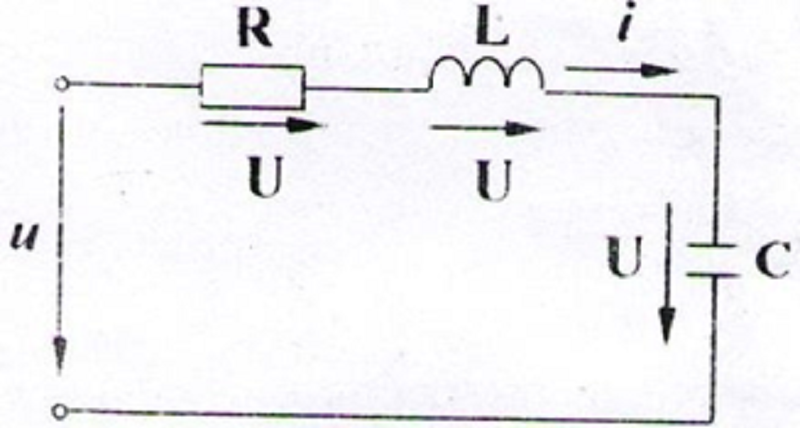

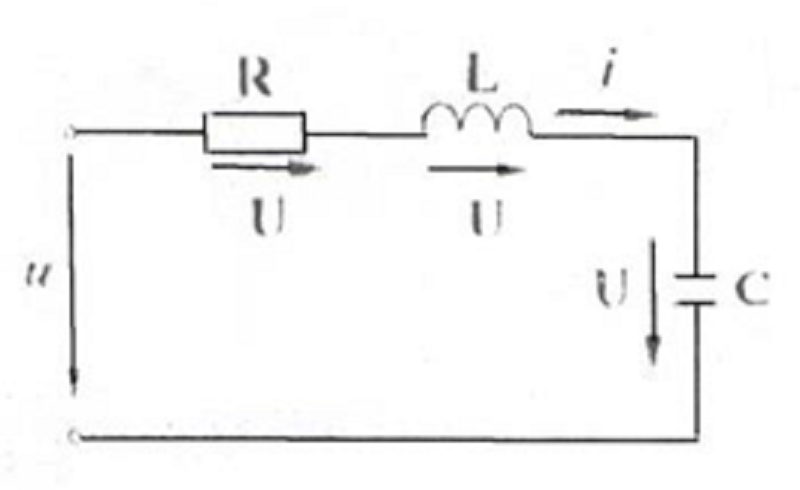

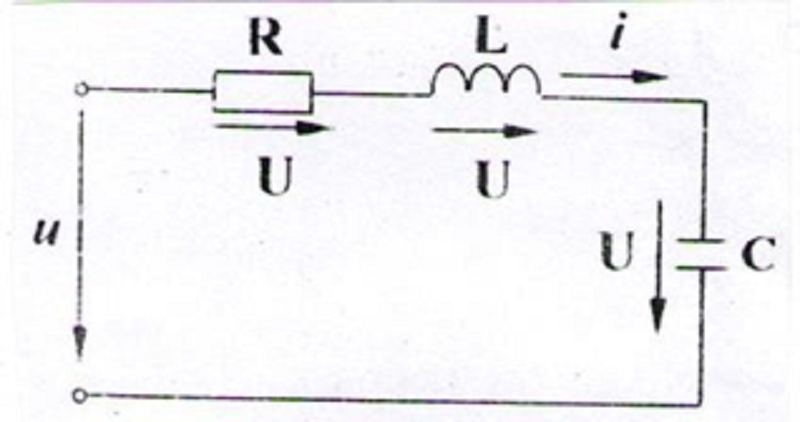

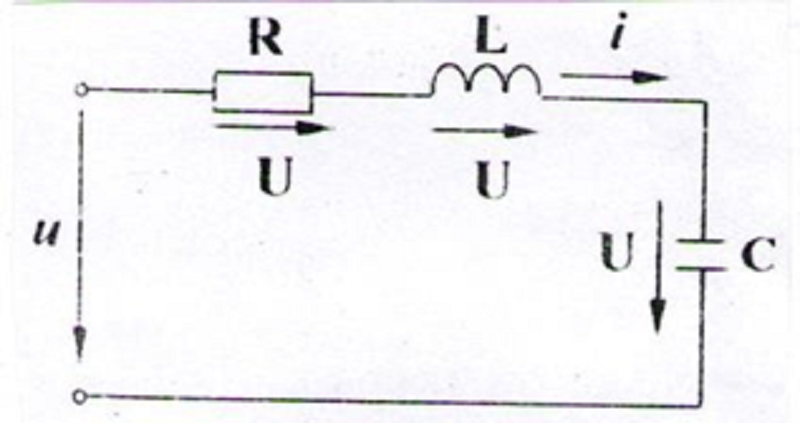

Elektrik dövrәsi sxemi üçün u = 40sin ωt , R=6 Om, X_L=10 Om, X_C=2 Om. İnduktiv elementdәki gәrginliyin ani qiymәtinin ifadәsini müәyyәn etmәli.

UL= 40sin(ωt + 90°)

UL= 10sin(ωt + 90°)

UL= 10sin(ωt - 90°)

UL= 20sin(ωt - 90°)

UL= 30sin ωt

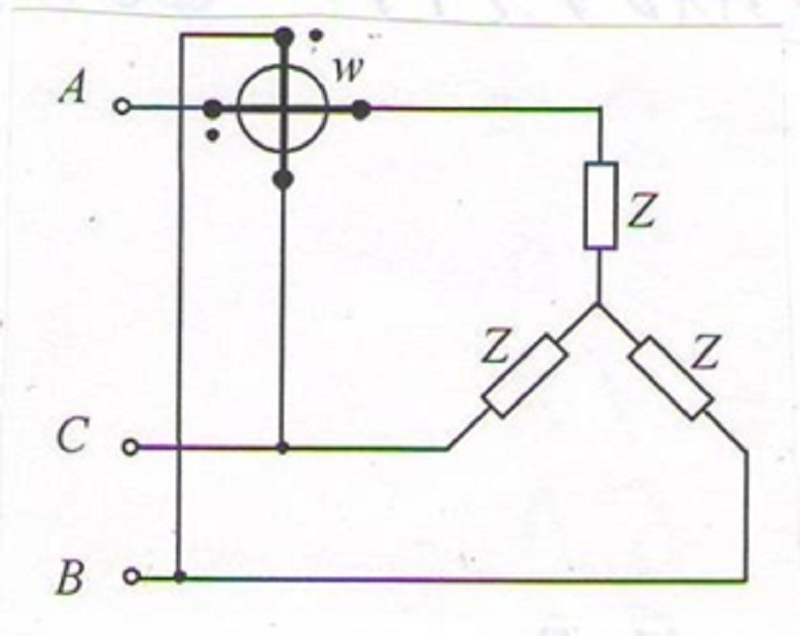

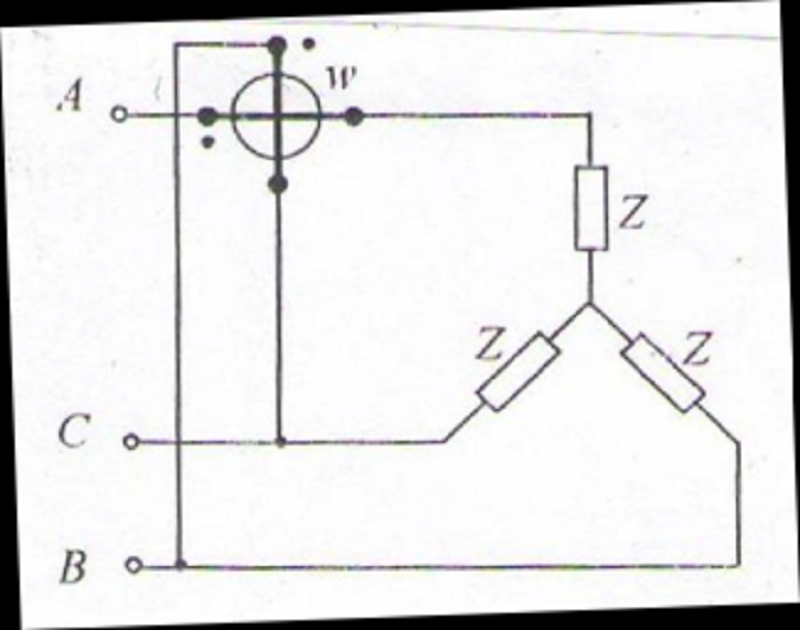

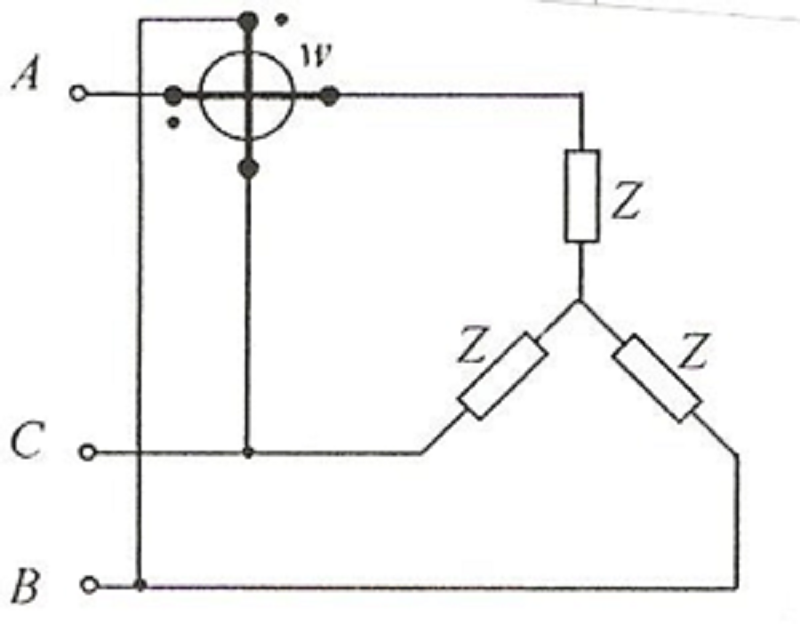

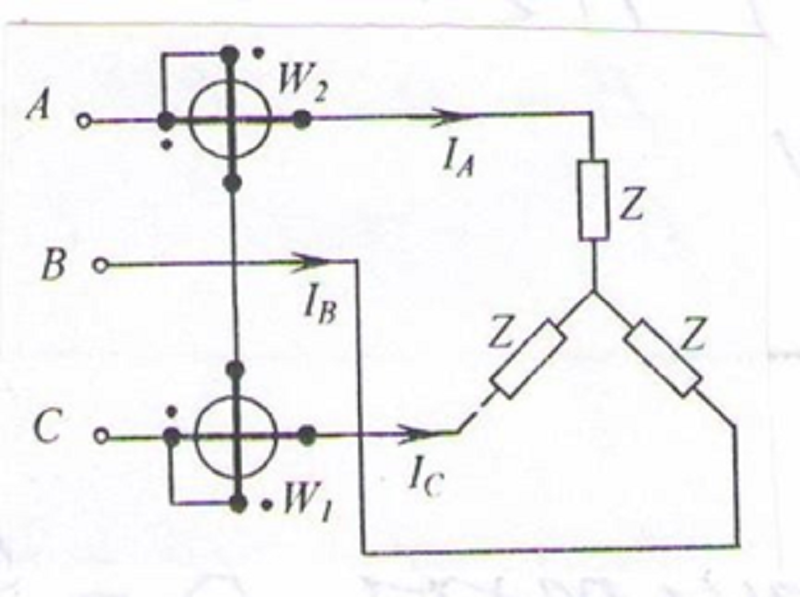

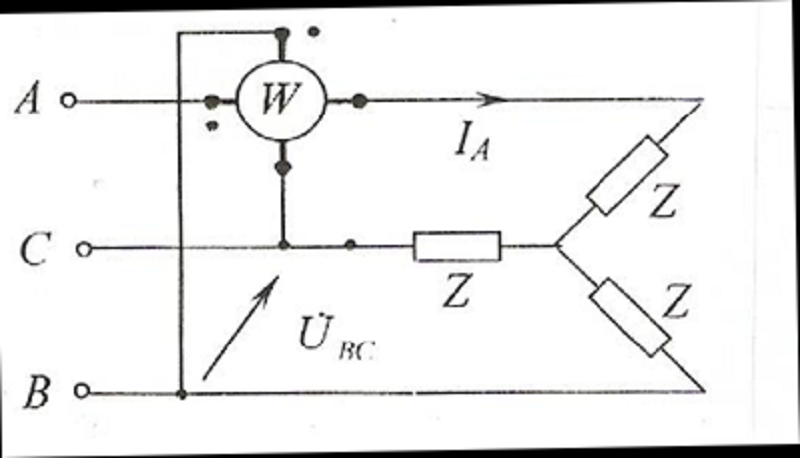

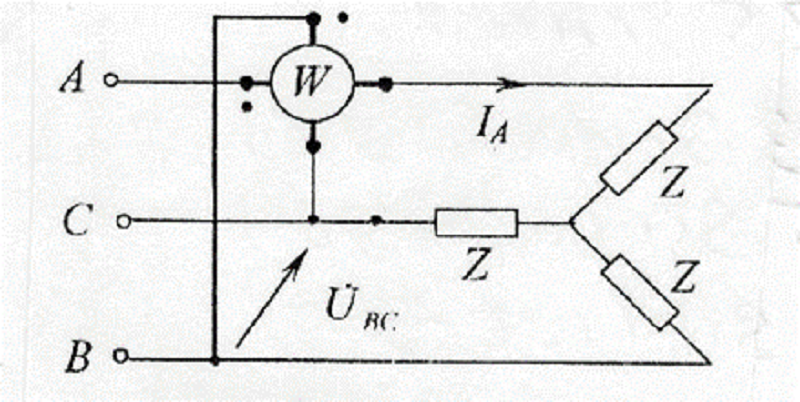

Simmetrik üçfazlı dövrә üçün xәtt gәrginliyi vә cәrәyanı U=100V, I=2A, faza sürüşmәsi bucağı φ=30⁰ . Vattmetrin göstәrişi nә qәdәrdir?

Wx=100 VAR

Wx =150 VAR

Wx =200 VAR

Wx =60 VAR

Wx =120 VAR

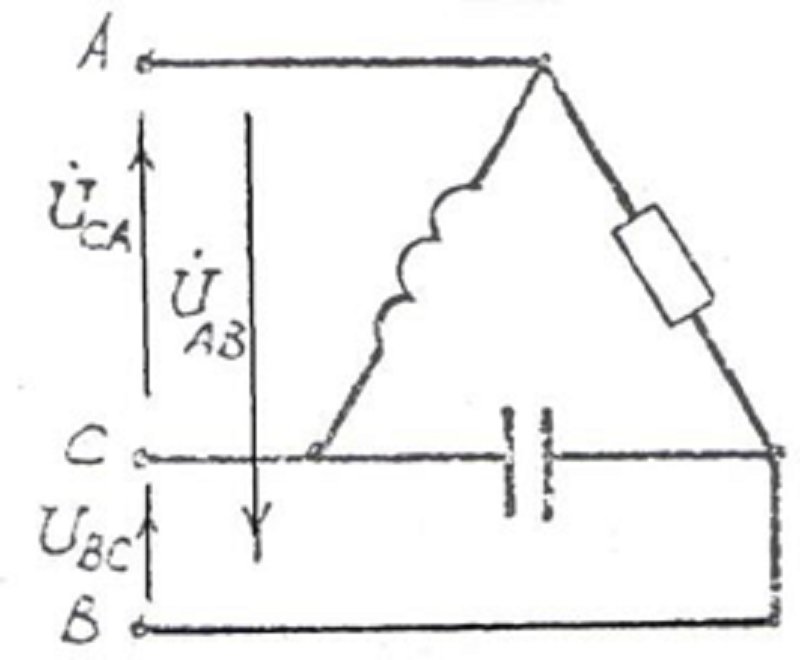

Qәbuledicinin (üçbucaq birlәmәsindә) fazalarından keçәn ( İ_ab ) cәrәyanı Om qanununa görә necә tәyin edilir?

Ulduz sxem üzrә birlәşmiş üçfazalı cәrәyan dövrәlәrindә işlәdicilәrin ayrı ayrı fazalarında yüklәr müxtәlifdir ( ZA ≠ ZB ≠ ZC ). Bu cür yüklәnmә necә adlanır?

Qeyri-simmetrik

Asinxron

Sinxron

Simmetrik

Ulduz

İki ( CA ) nöktәsi arasındakı gәrginlik vә bu nöktәlәrin potensialları fәrqinin ifadәsini göstәr?

Üç fazalı dövrәnin B – fazasının aktiv gücü qeyri simmetrik yük zamanı üçbucaq birlәşmәsin – dә hansı ifadә ilә tapılır?

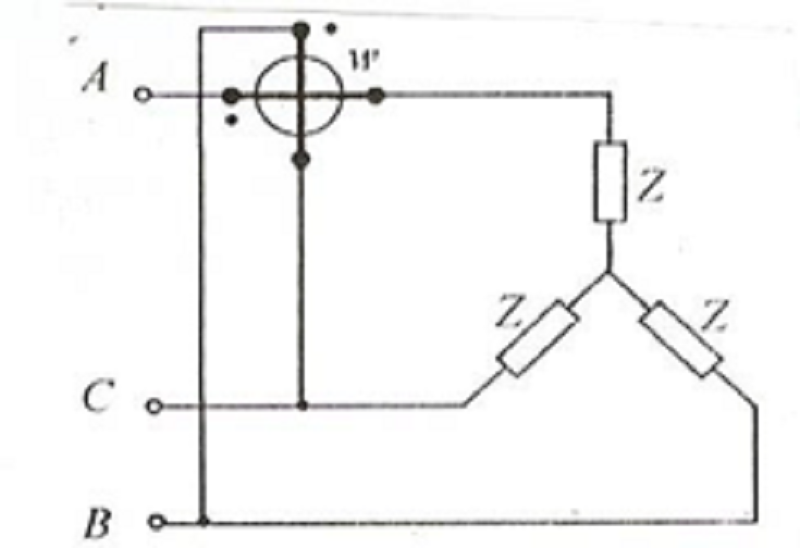

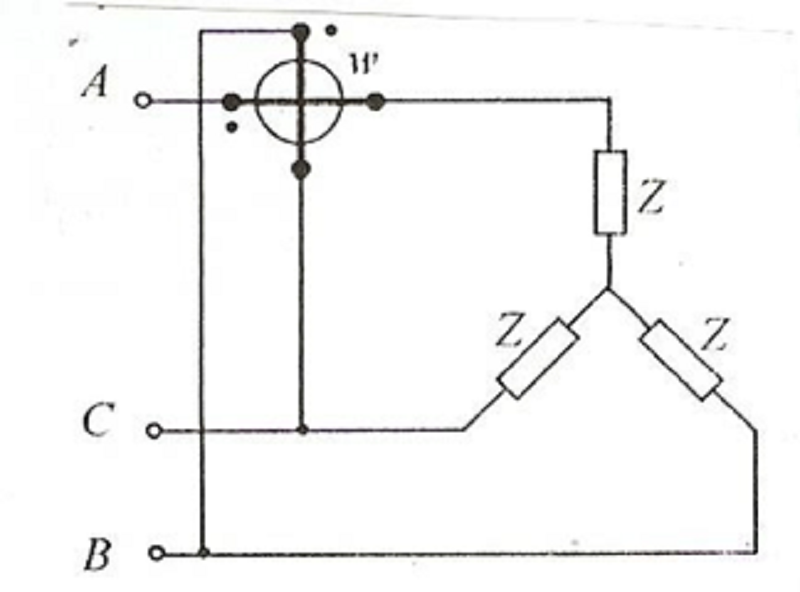

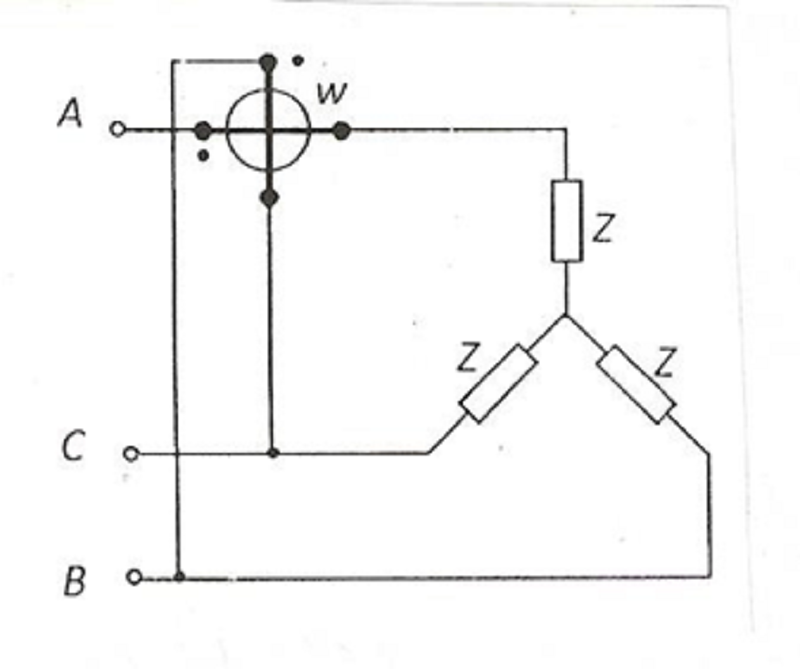

Üçfazlı dövrәdә U=38V, I=5A, φ=30⁰ olduğunu bilәrәk, cihazın göstәrişlәrini tәyin etmәli.

Wx=95 VAR

Wx=40 VAR

Wx=45 VAR

Wx=65 VAR

Wx=110 VAR

Neytral xәtli ulduz birlәşmәsindә neytral xәttәki ampermetrin göstәrişi hansı halda sıfır olar? (P1, P2, P3 – lampaların gücüdür).

P1=P2=P3

P2=P3< P1

P1= P3< P2

P1=P2>P3

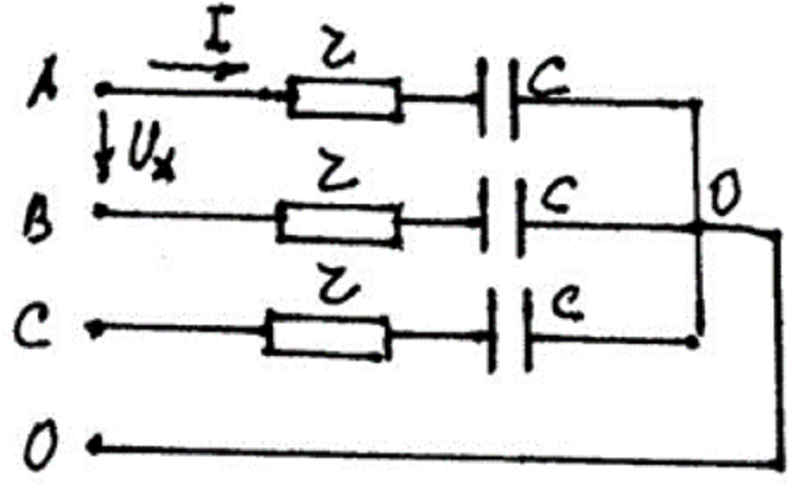

Ulduz birlәşmiş simmetrik qәbuledicisi olan üçfazlı dövrәdә UX=36 V, IX=5 A, φ = 30⁰ . Dövrәnin reaktiv gücü nә qәdәrdir?

Q=90 VAR

Q=196 VAR

Q=156 VAR

Q=256 VAR

Q=120 VAR

Qәbuledicinin uyğun fazalarının kompleks (Y_a) keçiriciliyi nәyә bәrabәrdir?

Generatorun (üç fazalı mәnbәnin) vә işlәdicinin neytral xәtti (naqili) nәyә deyilir?

Generatorun vә işlәdicinin neytral nöktәlәrini birlәşdirәn naqilә

Generatorun vә işlәdicinin xәtti naqillәrini birlәşdirәn naqilә

Generatorun vә işlәdicinin müqavimәtlәrini birlәşdirәn naqilә

Generatorun vә işlәdicinin fazalarını birlәşdirәn naqilә

Generatorun vә işlәdicinin faza naqillәrini birlәşdirıәn naqilә

Z_a = Z_b = Z_c = Ze^jφ hansı birlәşmәdә uyğundur?

Ulduz

Paralel

Ardıcıl

üçbucaq

Qarışıq

Üç fazalı elektrik dövrәsinin (konstruktiv birlәşmәsinә görә )neçә növü var?

Qәbuledicinin (ulduz birlәmәsindә) fazalarından keçәn ( İC ) cәrәyanı Om qanununa görә necә tәyin edilir?

Elektrik dövrәsindә gәrginliklәr rezonansı baş vermişdir. Induktiv müqavimәti tәyin etmәli.

XL=40 Om

XL=30 Om

XL=60 Om

XL=50 Om

XL=20 Om

Simmetrik üç fazalı dövrәdә xәtti vә faza cәrәyanları arasındakı bucaq neçә dәrәcәdir?

30°

45°

90°

60°

120°

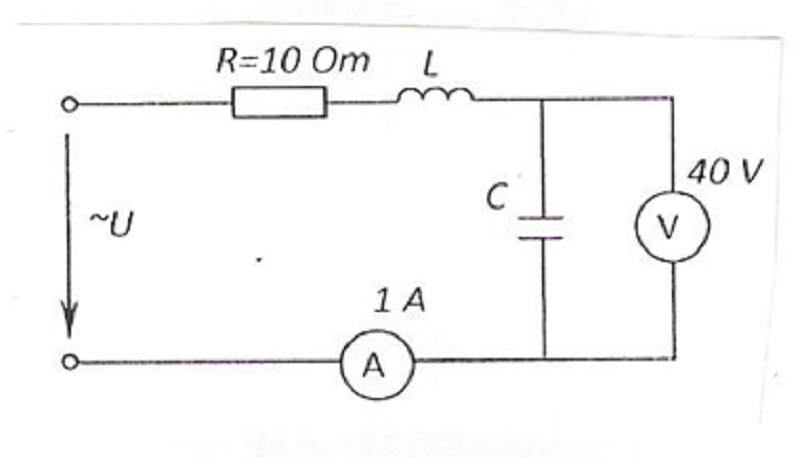

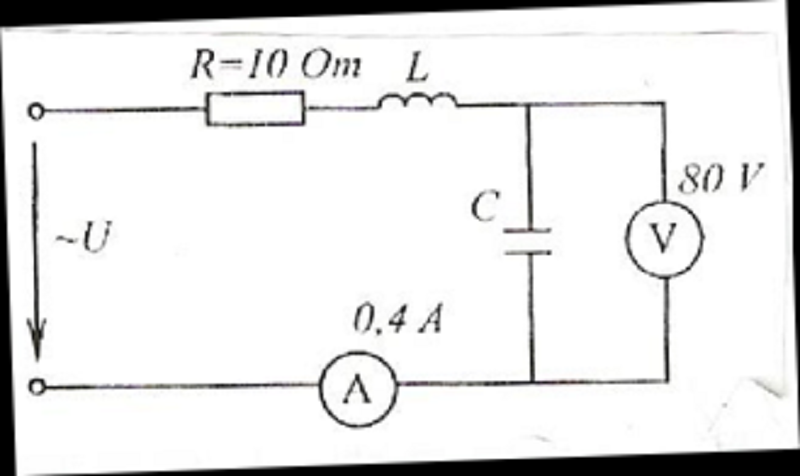

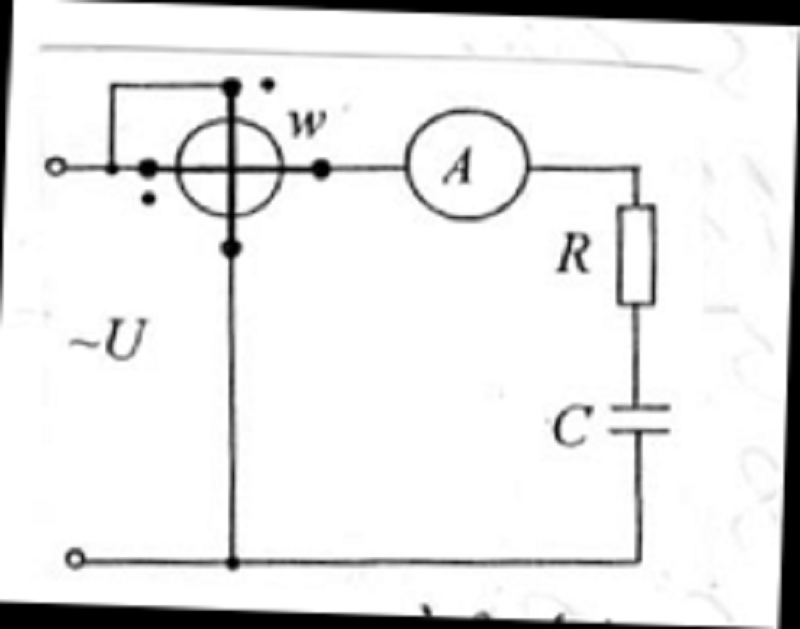

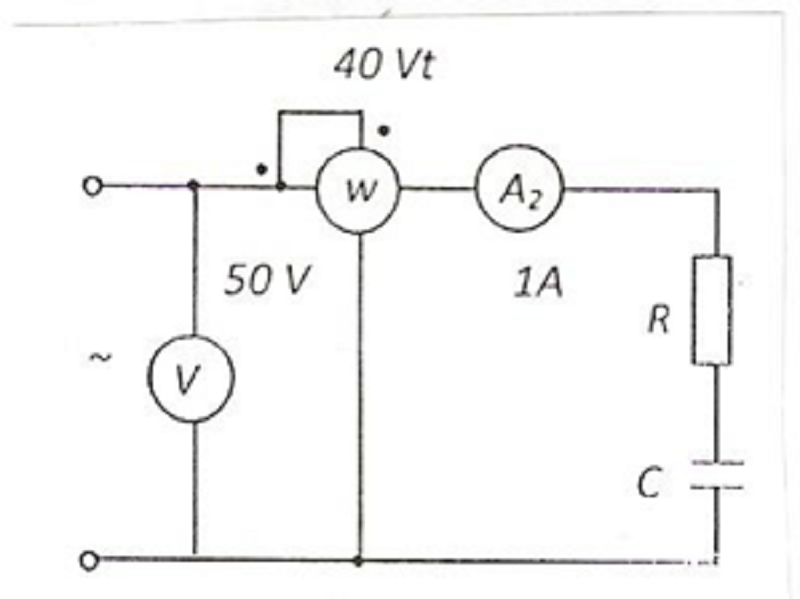

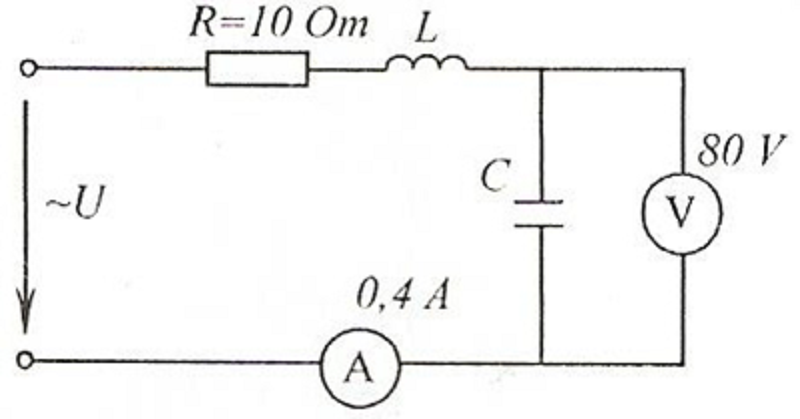

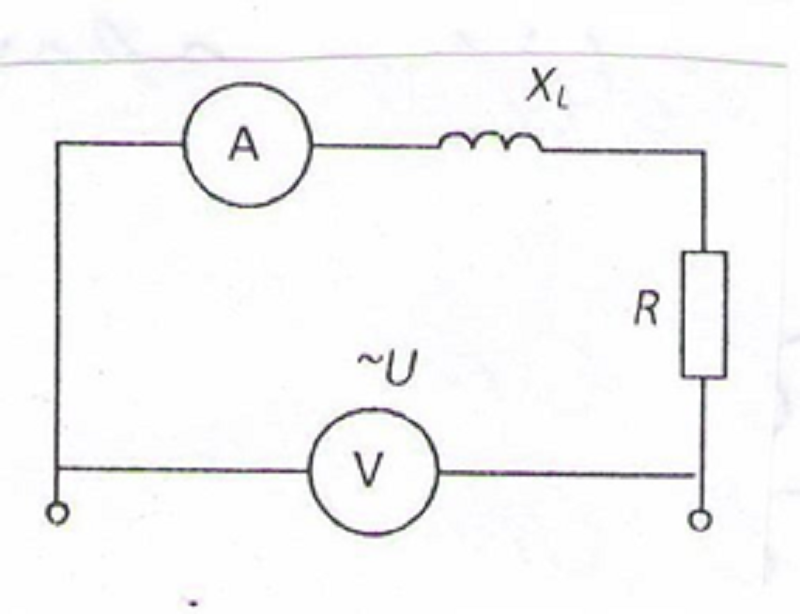

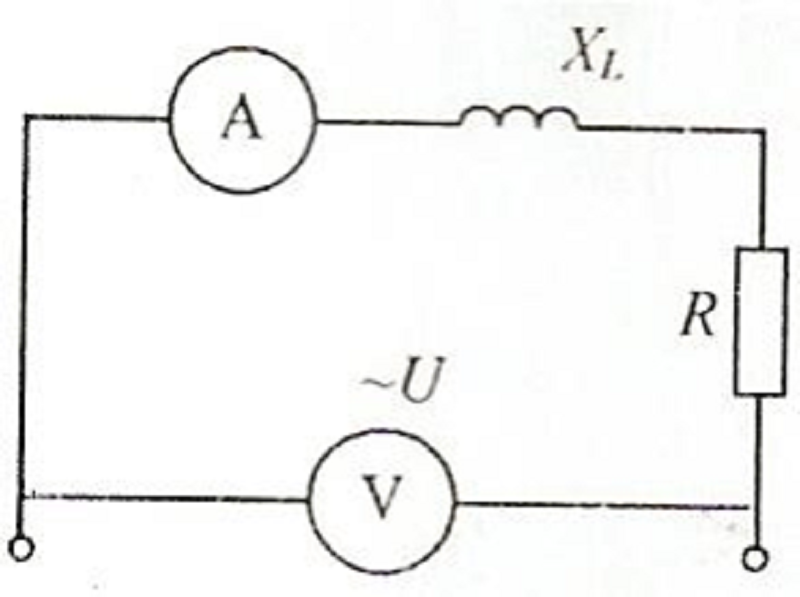

Cihazların göstәrişlәrinә әsasәn R müqavimәtini tәyin etmәli.

R=40 Om

R=15 Om

R=25 Om

R=10 Om

R=30 Om

Elektrik şәbәkindә yüklәr elә birlәşdirilmişdir ki, faza gәrginliyi xәtti gәrginliyә bәrabәrdir Ux = Uf . Bu hansı birlәşmәdir?

üçbucaq

Qarışıq

Paralel

Ardıcıl

Ulduz

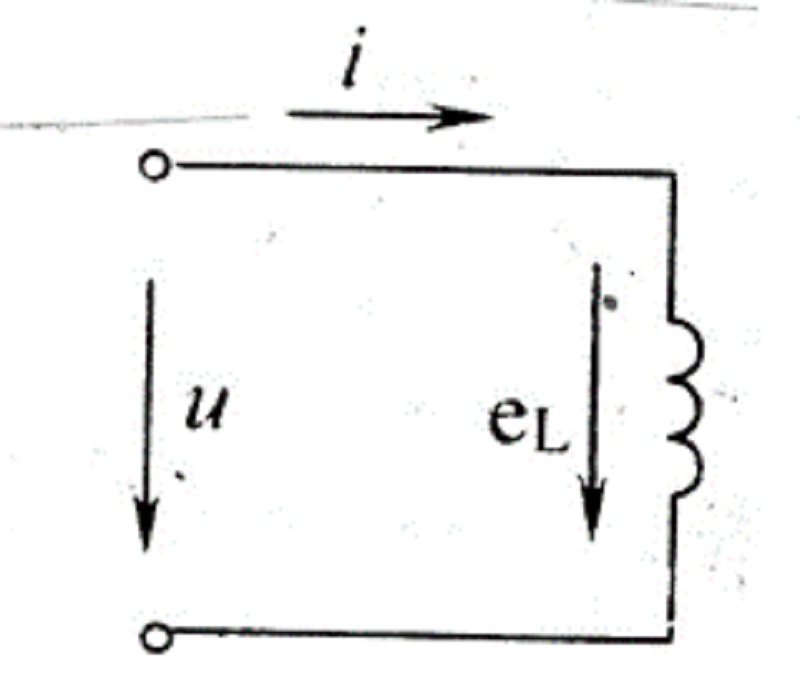

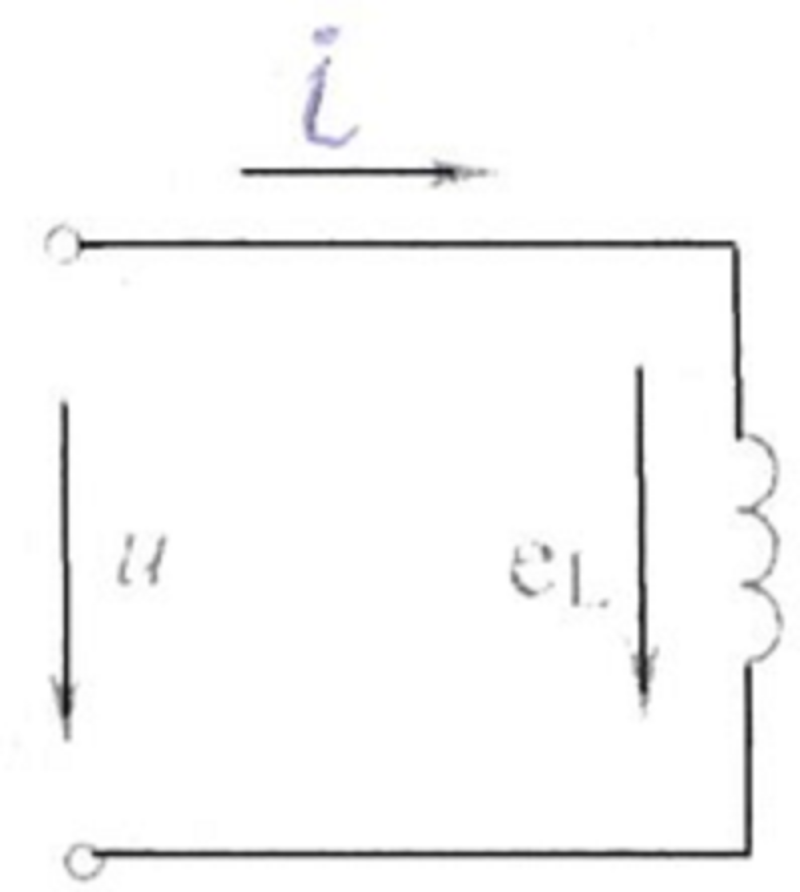

Şәkildә göstәrilmiş induktiv elementli dövrә üçün I = 5sin ωt , XL = 2Om. Gәrginliyin ani qiymәti ifadәsini yazmalı.

Simmetrik ulduz birlәşdirilimiş 3 fazalı dövrәdә xәtt vә faza gәrginliklәri arasında necә asılılıq vardır?

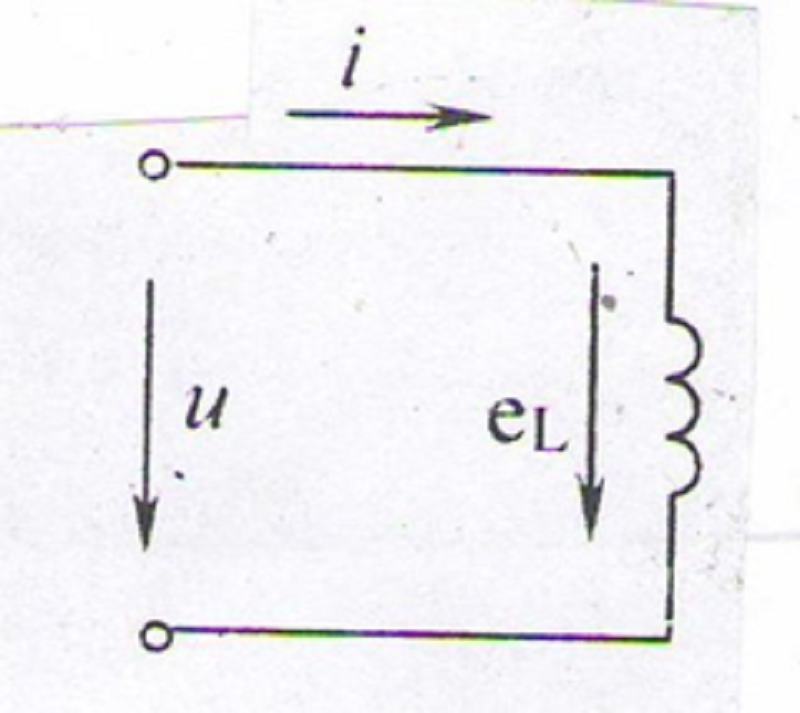

Şәkildә göstәrilmiş dövrә sxemi üçün I = 5sin ωt , XL=2 Om. L elementindәki gәrginliyin ani qiymәti üçün ifadәni yazın.

Üç fazalı rabitәli elektrik dövrәsi nәyә deuilir?

Mәnbәnin vә işlәdicilәrin fazalarının arasında elektriki әlaqәsi olan

Mәnbәnin vә işlәdicilәrin fazaları ardıcıl birlәşәn

Mәnbәnin vә işlәdicilәrin fazaları paralel birlәşәn

Mәnbәnin vә işlәdicilәrin fazaları ardıcıl vә paralel birlәşәn

Mәnbәnin vә işlәdicilәrin fazaları ulduz vә üçbucaq birlәşәn

Neytral nöktәsinin potensialını sıfır qәbul edirik (φ_N = 0). Bu halda (U_A) faza gәrginliyi nәyә bәrabәr olar?

Şәkildә göstәrilmiş sarğacın dәyişәn cәrәyan dövrәsi üçün gәrginlik vә cәrәyanın ani qiymәti ifadәlәrinә әsasәn Z tam müqavimәti tәyin etmәli.

u = 14,1sin(ωt + 60°), I = 1,41sin ωt .

Z=10 Om

Z=8 Om

Z=6 Om

Z=5 Om

Z=4 Om

Üçfazalı cәrәyanın fazaları birbirindәn nә qәdәr fәrqlәnir?

1/3 period

Iki period

üç period

Bir period

1/2 period

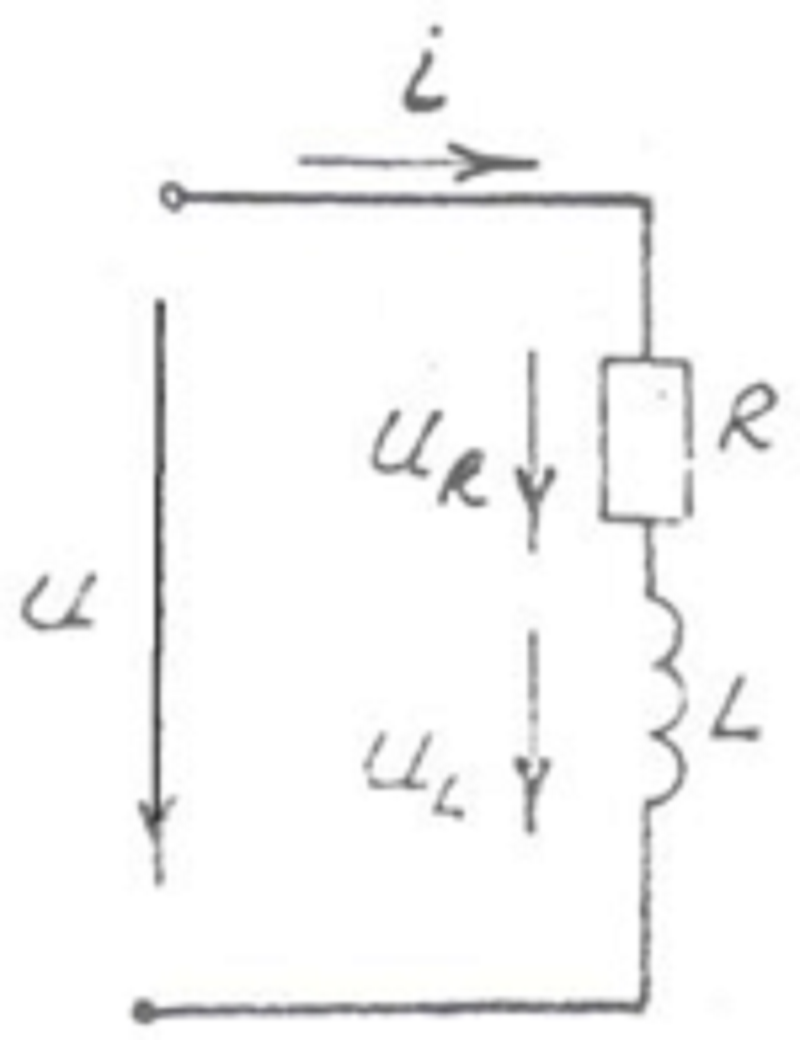

Dәyişәn cәrәyan dövrәsindә cәrәyan I = 2sin ωt , R=8Om, XL=6 Om. UL gәrginliyi ifadәsini tәsvir etmәli.

UL = 12sin(ωt + 90°)

UL = 3sin ωt

UL = 12sin ωt

UL = 6sin(ωt - 90°)

UL = 6sin(ωt + 90°)

Dörd naqilli qeyri simmetrik üçfazlı dövrәyә vattmetr qoşmaqla dövrәnin ümumi aktiv gücünü necә tәyin etmәk olar?

3 vattmetr qoşub göstәrişlәri toplamaqla

Bir vattmetrin göstәrişini ✓3 -ә vurmaqla

2 vattmetr qoşub göstәrişlәri toplamaqla

Bir vattmetrin göstәrişini 3 -ә vurmaqla3

2 vattmetr qoşub göstәrişlәri çıxmaqla

R vә L müqavimәtlәrin ardıcıl birlәşdiyi dәyişәn cәrәyan mәnbәyindә, kommutasiya baş verdikdә dövrәnin differensial tәnliyi hansıdır?

Qәbuledicinin (üçbucaq birlәmәsindә) xәttlәrdәn keçәn ( İB ) cәrәyanı Kirxhovun I – ci qanununa görә necә tәyin edilir?

Ulduz birlәşmiş simmetrik qәbuledicisi olan üçfazlı dövrәdә UX=36 V, IX=5 A, φ = 30° . Dövrәnin reaktiv gücü nә qәdәrdir?

Q=90 VAR

Q=156 VAR

Q=196 VAR

Q=256 VAR

Q=120 VAR

Dәyişәn cәrәyan dövrәsindә ωL kәmiyyәti nәyi müәyyәn edir?

Dövrәnin induktiv müqavimәtini

Dövrәnin omik müqavimәtini

Dövrәnin tutum müqavimәtini

Dövrәdәki aktiv müqavimәti

Dövrәnin tam müqavimәtini

Qәbuledicinin (üçbucaq birlәmәsindә) fazalarından keçәn ( İbc ) cәrәyanı Om qanununa görә necә tәyin edilir?

Şәkildә göstәrilmiş dәyişәn cәrәyan dövrәsindәki sarğacın induktiv müqavimәti XL=4 Om olub, mәnbәyә qoşuluqda onda I = 5sin(ωt - 30°) cәrәyan yaranmışdır. Gәrginliyin ani qiymәti ifadәsini tәyin etmәli.

U = 20sin(ωt + 60°)

U = 10sin(ωt + 60°)

U = 20sin(ωt - 30°)

U = 10sin(ωt - 60°)

U = 5sin(ωt + 30°)

R vә L müqavimәtlәrin ardıcıl birlәşdiyi sabit cәrәyan mәnbәyindә, kommutasiyadan sonrakı differensial tәnlik hansıdır?

Passiv elementli ardıcıl rәqs konturunda reaktiv cәrәyan tәnliyi necәdir?

Ir = Isinφ

Ir = UI

Ir = Icosφ

Ir = IR

Ir = Itgφ

Qәbuledicinin (ulduz birlәmәsindә) fazalarından keçәn ( İ_b ) cәrәyanı Om qanununa görә necә tәyin edilir?

Qәbuledicinin (ulduz birlәmәsindә) fazalarından keçәn ( İ_a ) cәrәyanı Om qanununa görә necә tәyin edilir?

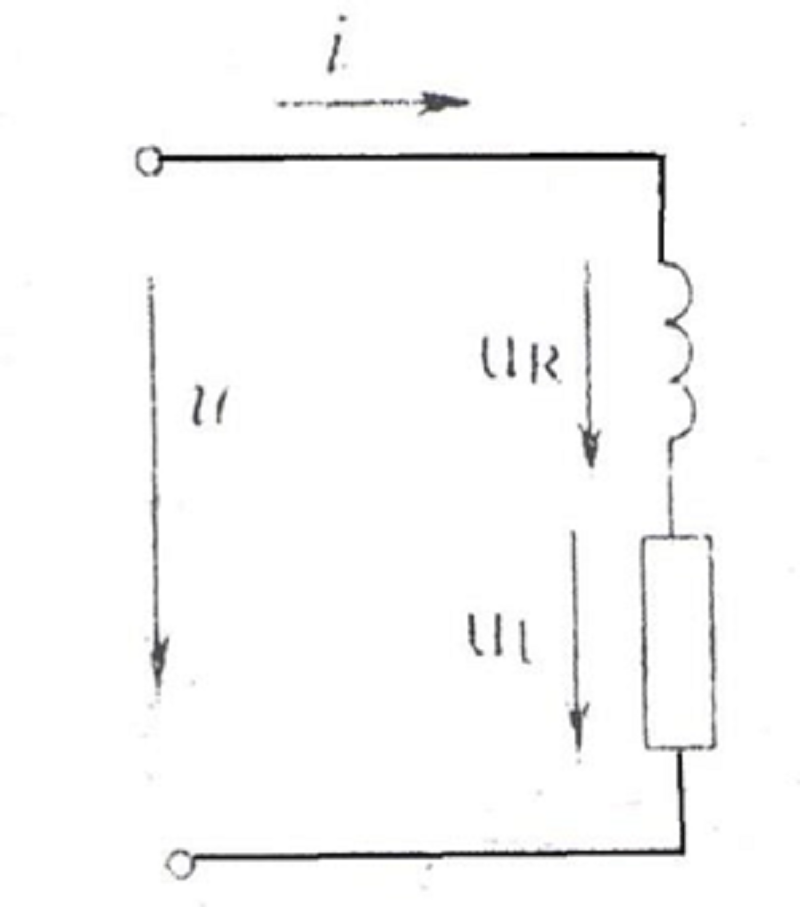

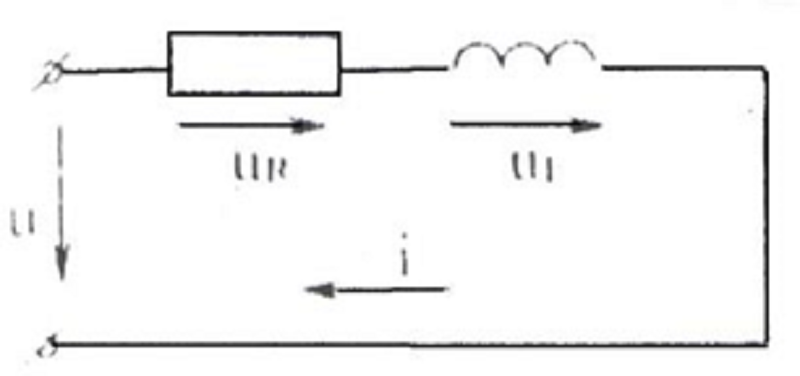

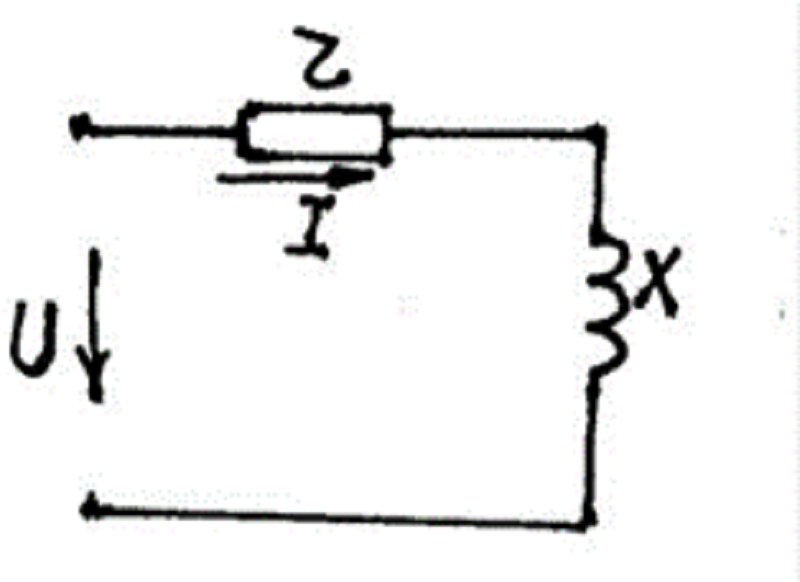

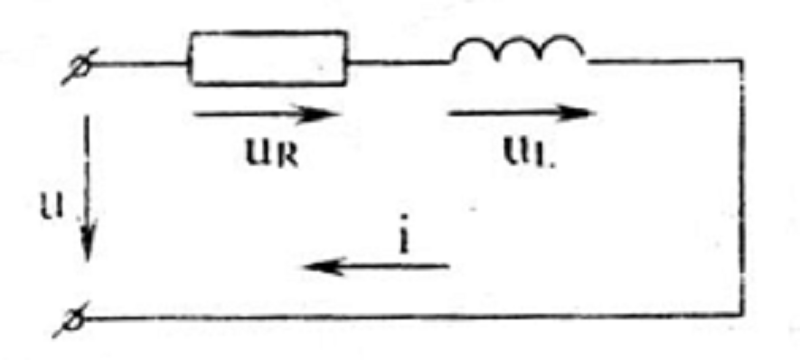

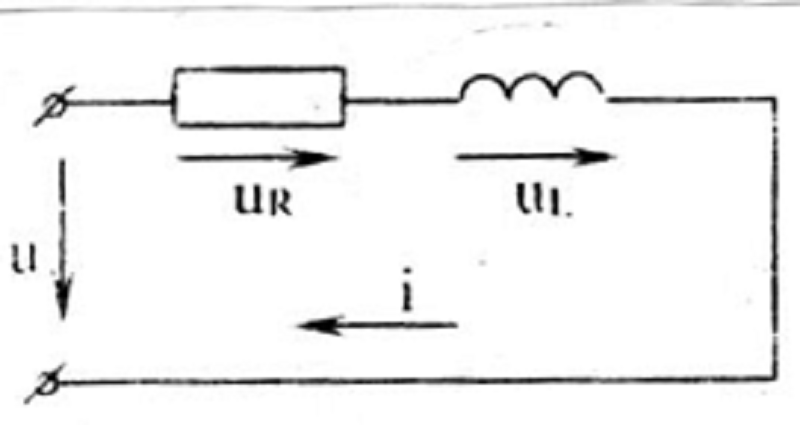

r vә l-dәn ibarәt ardıcıl dövrә üçün Om qanunu necә yazılır?

Üçfazlı simmetrik dövrәnin xәtt gәrginliklәri U=12V, xәtt cәrәyanları I=2A, sinφ=0,5. dövrәyә qoşulmuş vattmetrin göstәrişi nә qәdәrdir?

Wx=12VAR

Wx=24VAR

Wx=48VAR

Wx=60VAR

Wx=72VAR

Dövrә qeyri simmetrik yüklәnәrsә qәbuledicinin ( U_C ) faza gәrginliyinin ifadәsini göstәr?

UC = UC - UnN

UC = UC + UnN

UC = UA - UB

UC = UA - UC

UC = UA - UnN

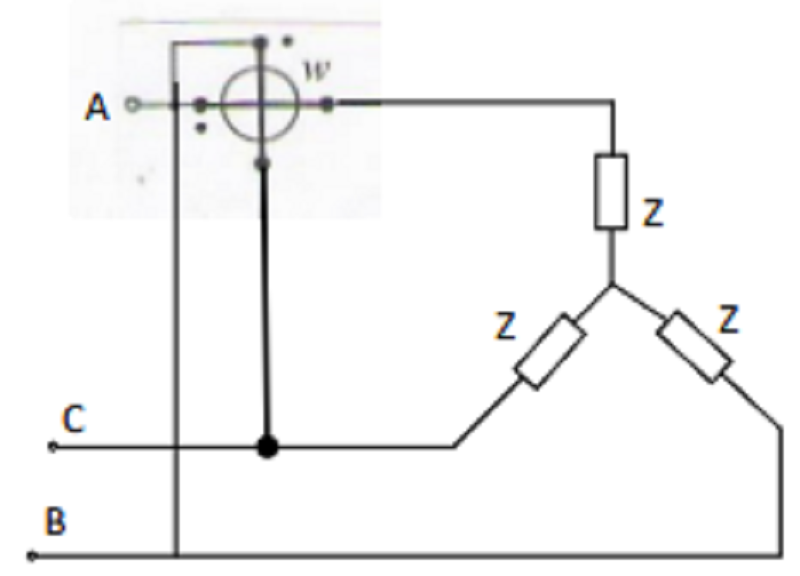

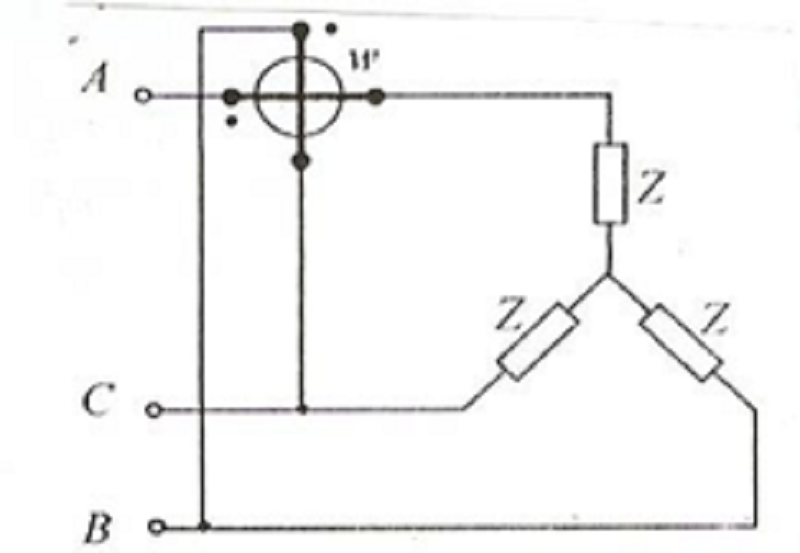

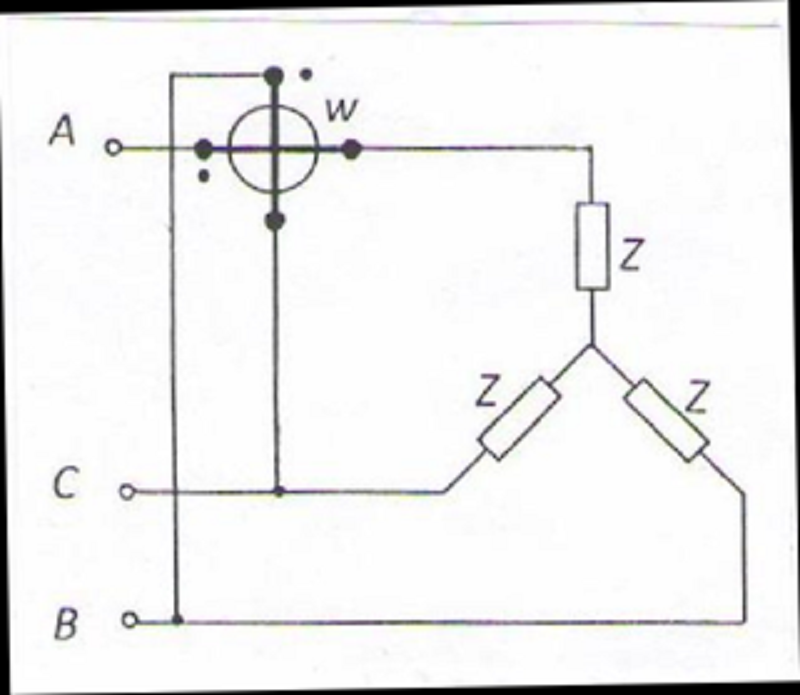

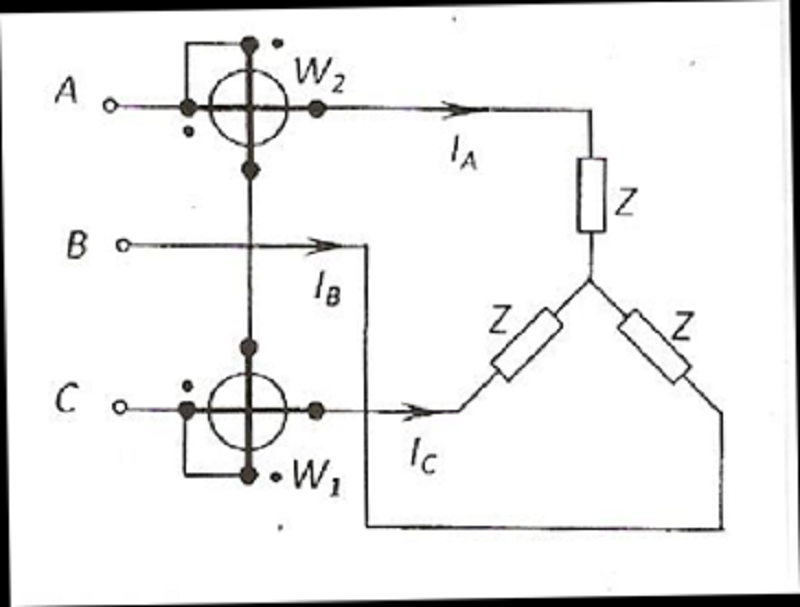

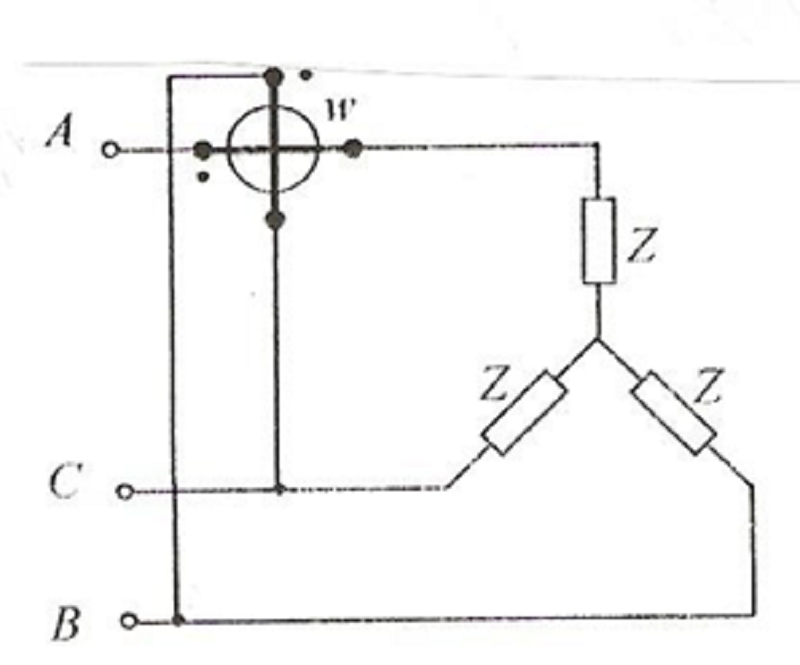

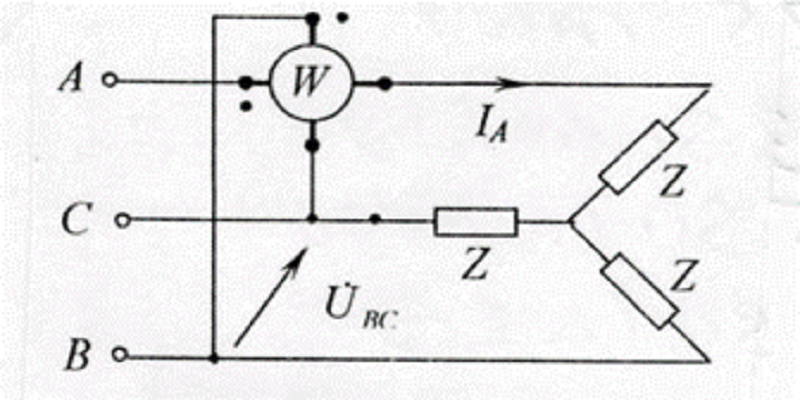

Şәkildә göstәrilmiş simmetrik üçfazlı dövrә üçün xәtt gәrginliklәri vә cәrәyanları U=220V, I=5A, sinφ =0,6. Vattmetrin göstәrişi nә qәdәrdir?

Wx=660 VAR

Wx =990 VAR

Wx =110 VAR

Wx =1320 VAR

Wx =330 VAR

İnduktivlikdә gәrginlik nәyә bәrabәrdir?

Hansı halda neytral naqildәn cәrәyan ( I_n ) keçәr?

Zab ≠ Zbc ≠ Zca

Zab = Zbc = Zca

Zab ≥ Zbc ≥ Zca

Zab ≈ Zbc ≈ Zca

Zab ≤ Zbc ≤ Zca

Üç fazalı ulduz qoşulmuş dövrәnin aktiv gücü nәyә bәrabәrdir?

P = Uaİacosφa+Ubİbcosφb+Ucİccosφc

Ua=Ua-Ub

P=✓3Uaİa

P=Uaİa+Ubİb+Ucİc

P = Uabİacosφa+Ubcİbcosφb+Ucaİccosφc

Generatorun (üç fazalı mәnbәnin) faza gәrginliklәrinin ani qiymәtlәrinin cәmi nәyә bәrabәrdir?

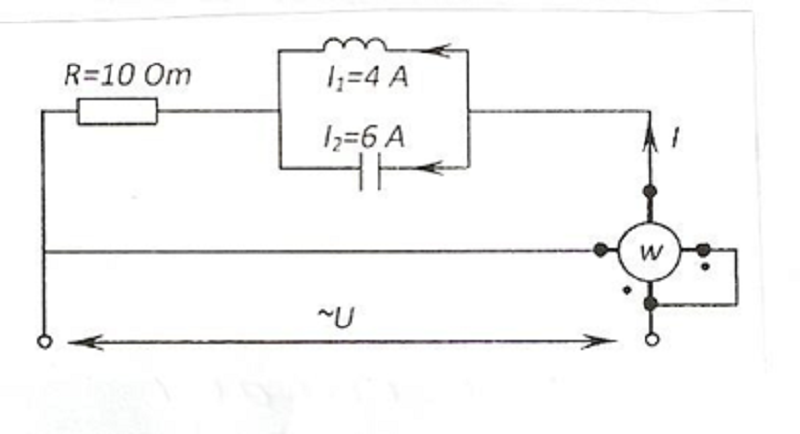

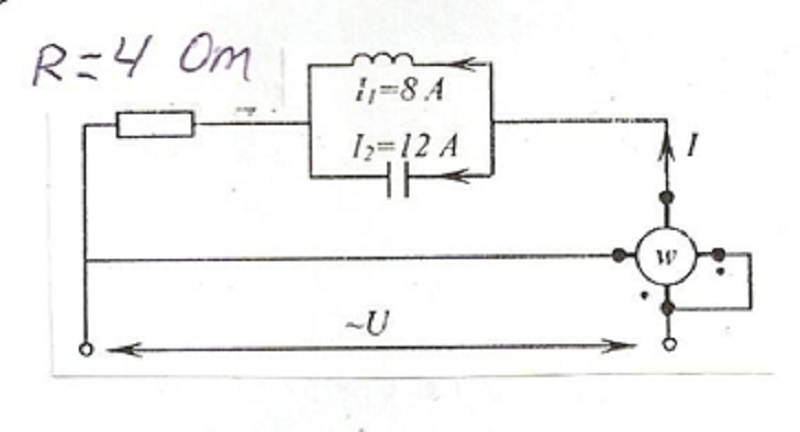

Vattmetrin göstәrişi nәyә bәrabәrdir?

P=64 Vt

P=32 Vt

P=48 Vt

P=16 Vt

P=60 Vt

Elektrik dövrәsindә cәrәyanlar rezonansı baş vermişdir. U=12V, R=6Om.Vattmetrin göstәrişi nәyә bәrabәrdir?

P=0 Vt

P=6 Vt

P=24 Vt

P=40 Vt

P=12 Vt

Kompleks әdәd nәdәn ibarәtdir?

Hәqiqi vә xәyali toplananlardan

Xәyali әdәdlәrin cәbri cәmindәn

Hәqiqi әdәdlәrin vektorial cәmindәn

Hәqiqi vә xәyali әdәdlәrin fәrqindәn

Hәqiqi әdәdlә xәyali әdәdlәrin hasilindәn

Üşfazalı birlәşmәlәrdәn hansı dörd naqilli elektrik verilişi xәtlәrindә eyni zamanda iki müxtәlif gәrginlik almağa imkan verir?

Ulduz

üçbucaq

Qarışıq

Paralel

Ardıcıl

İki ( AB ) nöktәsi arasındakı gәrginlik vә bu nöktәlәrin potensialları fәrqinin ifadәsini göstәr?

Uab = φa - φb = Ua - Ub

Uab = φa - φb = Ua + Ub

Uab = φa + φb = Ua - Ub

Uab = φa + φb = Ua + Ub

Uab = φb - φa = Ub - Ua

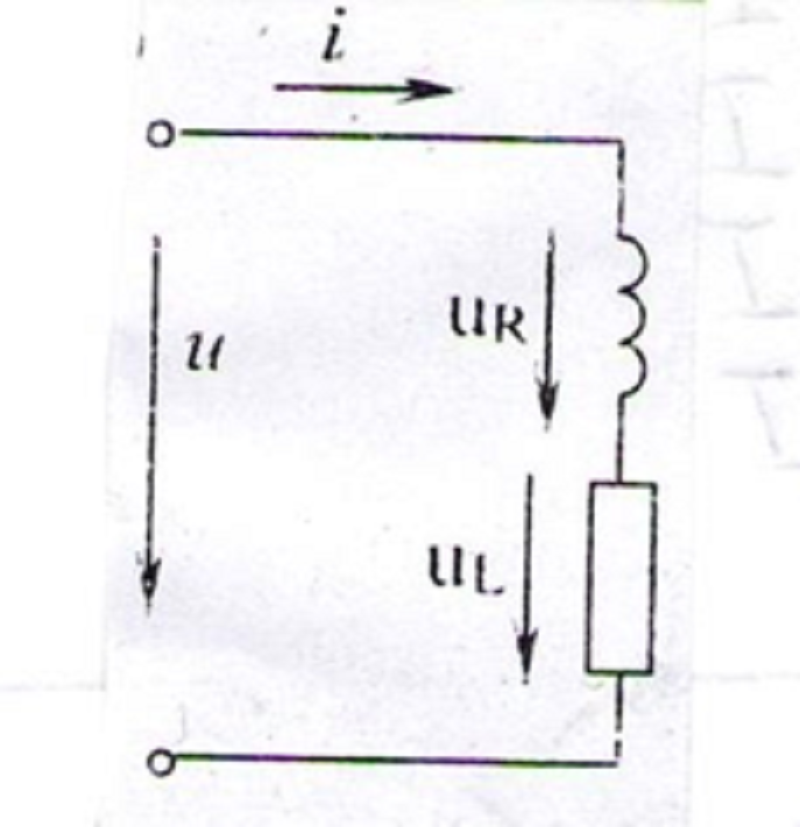

Dәyişәn cәrәyan dövrәsindә cәrәyan U = 80sinωt , R=8Om, XL = 6 Om. UL gәrginliyin ani qiymәtinin ifadәsini müәyyәn etmәli.

UL = 48sin(ωt + 90°)

UL = 3sinωt

UL = 6sin(ωt - 90°)

UL = 6sin(ωt + 90°)

UL = 12sinωt

Dövrәdә induktiv rabitәli qarşılıqlı elementlәri ardıcıl birlәşmiş dövrә üçün Om qanunu?

Kommutasiyanın birinci qanunu nә deyilir

İnduktiv elementdә cәrәyan sәçrayışla dәyişә bilmәz

İnduktiv elementdә cәrәyan sәçrayışla dәyişә bilәr

İnduktiv elementdә cәrәyan maksimum olur

İnduktiv elementdә cәrәyan minimum olur

İnduktiv elementdә gәrginlik maksimum olur

Simmetrik üç fazalı dövrәdә sıfır xәttindәn axan cәrәyan nәyә bәrabәrdir?

İ0 = 0

İ0 = İf

İ0 = ✓3İx

İ0 = İx

İ0 = 3İx

Üçfazalı birlәşmәdә hәr bir birlәşdirici naqil ayrılıqda faza naqili, yaxud sadәcә faza adlanır. Bu hansı növ birlәşmәdir?

Ulduz

Parallel

Qarışıq

Ardıcıl

üçbucaq

Ulduz birlәşmiş simmetrik üçfazlı dövrәdә Uf =127V, If =5a, cosφ = 0,5. dövrәnin ümumi aktiv gücü nәyә bәrabәrdir?

P=953 Vt

P=890 Vt

P=700 Vt

P=863 Vt

P=640 Vt

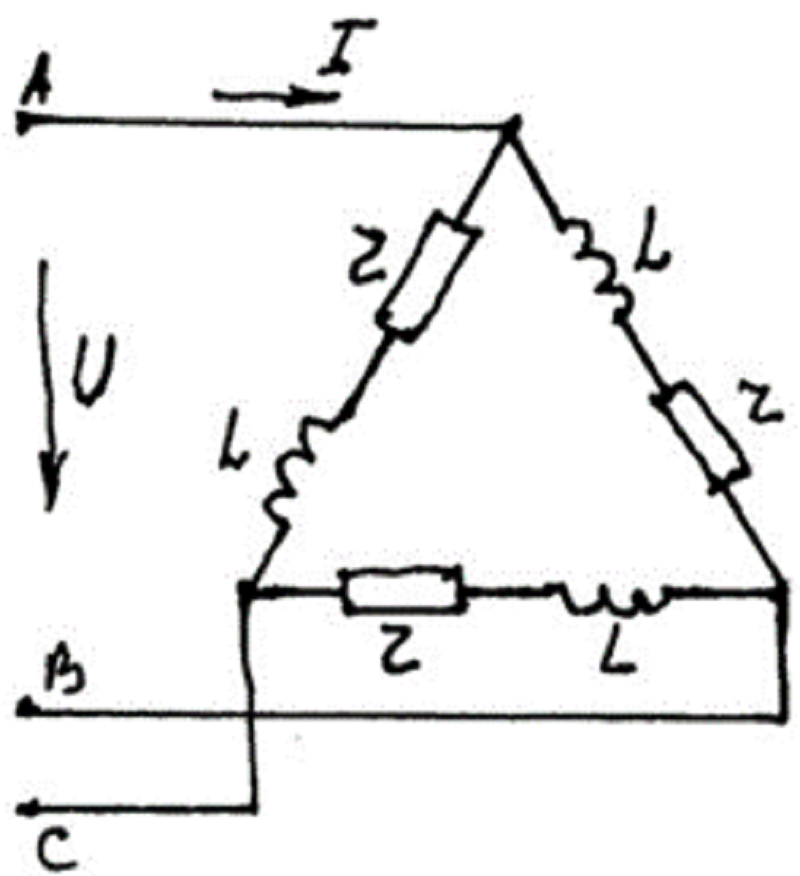

Şәkildә göstәrilmiş simmetrik üç fazalı dövrәdә işlәdicilәr üçbucaq qoşulmuşdur. Tәtbiq olunan gәrginlik vә dövrәnin parametrlәri mәlumdur: U = 380 V; r = 12 Om; XL = 9 Om. Xәttdәn axan cәrәyanı tәyin etmәli.

I = 25,3 A

I = 52 A

I = 43,8 A

I = 23,5 A

I = 28 A

Sarğacın dәyişәn cәrәyan dövrәsindә gәrginliyin vә cәrәyanın ani qiymәti ifadәlәri u = 14.1sin(ωt+30°), I = 1.41sin(ωt-30°). Sarğacın induktiv müqavimәtini tәyin etmәli.

XL=8,5Om

XL=6,5 Om

XL=4,5 Om

XL=3,8 Om

XL=2,4 Om

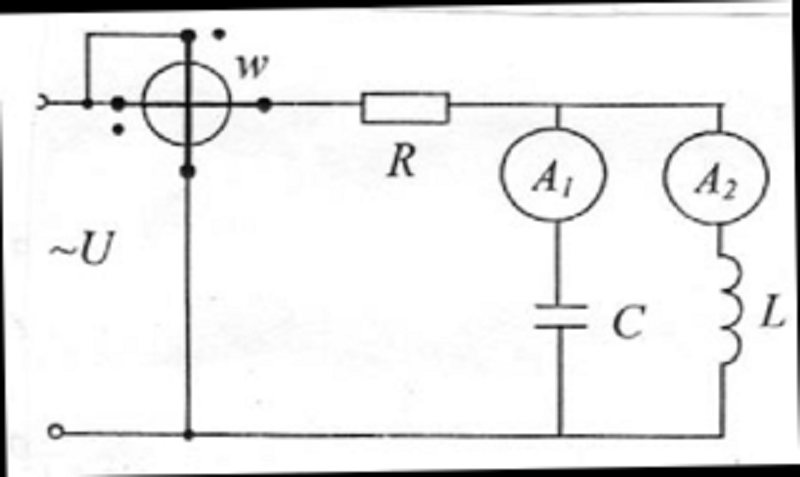

Dövrәdә gәrginliklәr rezonansı baş vermişdir. Induktivlik L iki dәfә artarsa cihazların göstәrişlәri necә dәyişәr?

W –artar, A -artar

W - azalar, A –dəyişməz

W – dəyişməz, A – artar

W – azalar, A -azalar

W – dəyişməz, A - azalar

Dәyişәn cәrәyan dövrәsinә ardıcıl 3 müqavimәt R=6 Om,X_L=12 Om,X_C=4 Om qoşulmuşdur. Gәrginlik U=100 V. Aktiv güc nә qәdәr olacaq?

600 Vt

400 Vt

800 Vt

300 Vt

1000 Vt

Üç fazalı dövrәnin C – fazasının reaktiv gücü (ulduz birlәşmәsindә) hansı ifadә ilә tapılır?

Qc = Ucİcsinφc

Qc = Uaİbsinφa

Qc = Ucİbsinφc

Qc = Uaİbcosφa

Qc = Uaİcsinφc

Simmetrik üçfazlı dövrәdә xәtt gәrginliklәri vә cәrәyanları müvafiq surәtdә U=10V, I=1A, faza sürüşmәsi bucağı isә φ=300 . vattmetrlәrin ölçdüklәri ümumi aktiv gücü tәyin etmәli.

P=15Vt

P=30Vt

P=40Vt

P=20Vt

P=25Vt

Üçfazlı simmetrik dövrәnin xәtt gәrginliklәri U=60V, xәtt cәrәyanları isә I=5A. Faza sürüşmәsi bucağı φ=30⁰ . Vatmetrin göstәrişi nә qәdәrdir?

Wx=150 VAR

Wx=300 VAR

Wx=200 VAR

Wx=50 VAR

Wx=250 VAR

Şәkildә göstәrilmiş elektrik dövrәsi sxemi üçün verilir: U=30V, R=6 Om, Xc=8Om. Vattmetrin göstәrişi nәyә bәrabәrdir?

P=54Vt

P=64Vt

P=44Vt

P=24Vt

P=14Vt

Sarğacı U=10V sabit gәrginlikli mәnbәyә qoşduqda I=2A, U=10V dәyişәn gәrginlikli mәnbәyә qoşduqda I=1A olmuşdur. Sarğacın aktiv müqavimәti nә qәdәrdir?

R=5 Om

R=2 Om

R=1 Om

R=20 Om

R=10 Om

Dәyişәn cәrәyan dövrәsindә axtiv müqavimәt R=6 Om,induktiv müqavimәt XL=8 Om, gәrginlik U=100 V.Dövrәnin aktiv gücü nә qәdәr olar?

600 Vt

400 Vt

300 Vt

800 Vt

1000 Vt

Birlәşmә növündәn asılı olmayaraq (ulduz vә ya üçbucaq) simmetrik üçfazalı sistemin ümumi aktiv gücü necә tәyin olunur?

P=✓3Uxİxcosφ

P=3Uxİx

P=Ufİfsinφ

P=∑Ufİfcosφ

P=Ufİf

Yalnız induktivlikdәn ibarәt dövrә üçün kompleks şәkildә Om qanununu yazmalı:

Generatorun neytral nöktәsi ilә qәbuledicinin neytral nöktәsi arsındakı gәrginliyi ğöstәr?

Ulduz sxemi üzrә birlәşmiş üçfazalı cәrәyan dövrәlәrindә simmetrik yük halında sıfır xәttindәn (neytral xәtdәn) axan cәrәyan ( In ) nәyә bәrabәrdir?

In = 0

In = Ix

In = If

In = ✓3If

In = 1/2If

Dәyişәn cәrәyan dövrәsinә U = 20V gәrginlik tәtbiq edilmiş, dövrәdә İ = (5 + j5)A cәrәyan yaranmışdır. Kondensatorun müqavimәti nә qәdәrdir?

XC=2 Om

XC=3 Om

XC=6 Om

XC=1 Om

XC=5 Om

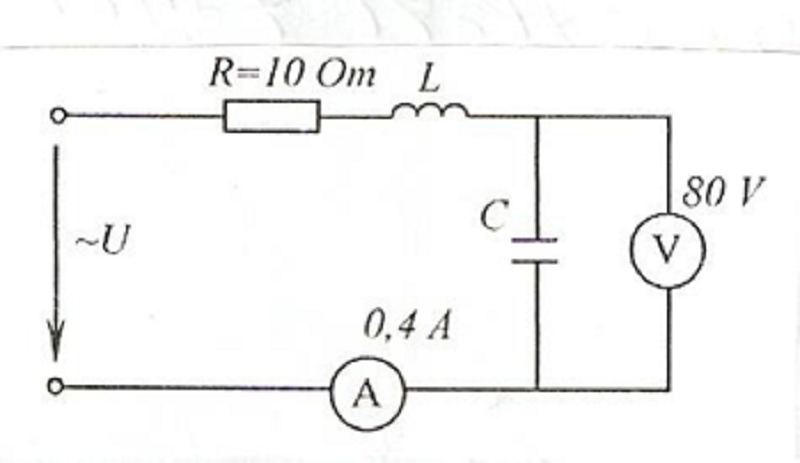

Elektrik dövrәsindә gәrginliklәr rezonansı baş vermişdir. Mәnbә gәrginliyi nә qәdәrdir?

U=4V

U=14V

U=8V

U=12V

U=16V

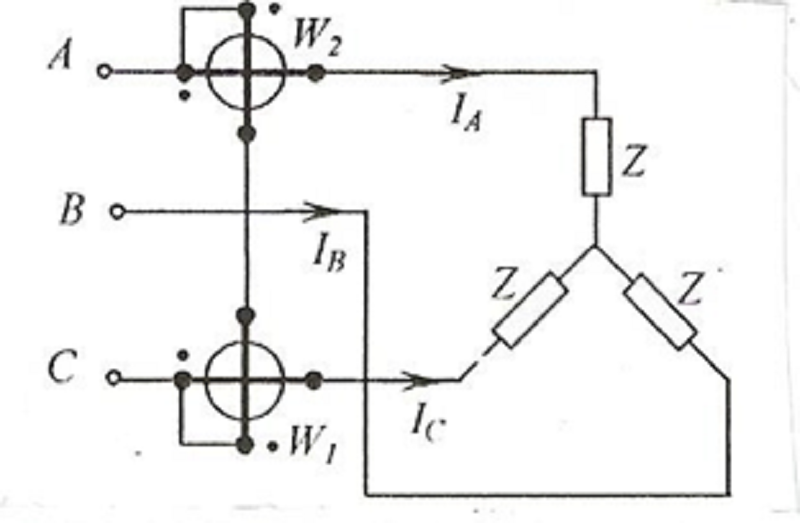

Simmetrik üçfazlı dövrәyә qoşulmuş vattmetrlәrin göstәrişlәrinә әsasәn ümumi aktiv güc nәyә bәrabәrdir? U=10V, I=1A, φ=30⁰ .

P=15 Vt

P=40 Vt

P=45 Vt

P=30 Vt

P=60 Vt

Üç fazalı dövrәnin A – fazasının reaktiv gücü(ulduz birlәşmәsindә) hansı ifadә ilә tapılır?

Qa = Uaİasinφa

Qa = Uaİbcosφa

Qa = Uaİbsinφa

Qa = Ucİbsinφc

Qa = Uaİcsinφa

Sabit cәrәyan dövrәsindә bucaq tezliyi ω nәyә bәrabәrdir?

ω = 0

ω = 1000 rad/san

ω = ∞

ω = 314 rad/san

ω = 50 rad/san

Üçfazalı sistemin gücünü nә vaxt bir vattmetrlә ölçmәk olar?

Simmetrik yüklәnmәdә

Normal yüklәnmәdә

Qarışıq yüklәnmәdә

Optimal yüklәnmәdә

Qeyrisimmetrik yüklәnmәdә

İnduktiv müqavimәtli dövrәnin aktiv gücü hansı parametrlәrdәn asılıdır?

Cәrәyandan vә induktiv müqavimәtdәn

Cәrәyan vә tәzyiqdәn

Müqavimәtdәn vә temperaturdan

Gәrginlikdәn vә tutumdan

Müqavimәtdәn vә tәzyiqdәn

Reaktiv cәrәyanı tәyin etmәk üçün sinφ tәnliyi hansıdır?

Ulduz birlәşmәsindә mәnbәnin fazalarındakı e.h.q. onların gәrginliklәrinә bәrabәr olarsa n vә N düyünlәri arasında (UnN ) gәrginliyi nәyә bәrabәrdir?

Gәrginliyi u = 14,1sin ωt olan mәnbәyә aktiv müqavimәti R=4 Om olan sarğac qoşulmuşdur. Dövrәdә yaranan cәrәyanın tәsiredici qiymәti I=5A olarsa, aktiv güc nәyә bәrabәrdir?

P=100 Vt

P=50 Vt

P=75 Vt

P=25 Vt

P=20 Vt

Kirxovun I – ci qanunua әsasәn neytral xәttin cәrәyanı nәyә bәrabәrdir?

IN = Ia + Ib + Ic

IN = Ia - Ib - Ic

IN = Ia - Ib + Ic

IN = Ia + Ib - Ic

IN = IA + IB + IC

Aşağıda göstğrilәn birlәşmәlәrdәn hansı, dörd naqilli elektrik xәtlәrindә eyni zamanda iki müxtәlif gәrginlik almağa imkan verir?

Ulduz

Ardıcıl

Paralel

Qarışıq

üçbucaq

Şәkildә göstәrilmiş induktiv elementli dövrә üçün u = 10sinωt , XL = 2,5Om. Cәrәyanın ani qiymәti ifadәsini yazmalı.

I = 4sin(ωt - 90°)

I = 2,5sin(ωt + 30°)

I = 4sin(ωt + 90°)

I = 10sin(ωt - 60°)

I = 5sin(ωt - 90°)

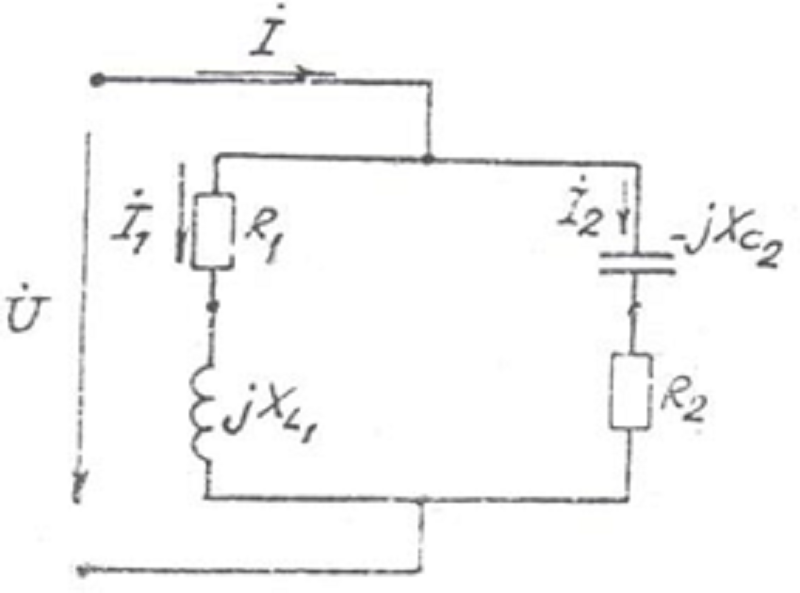

Şәkildә göstәrilmiş elektrik dövrәsi üçün Z₁ = (2 + j)Om Z₂ = (2 - j)Om. Dövrәnin tam kompleks müqavimәtini ifadә etmәli.

Z =1,25Om

Z = 3Om

Z = 2,5Om

Z = (2 - 2 j)Om

Z = (4 - j)Om

u_C (0_-)= u_C (0₊) - disturunda U_C (0₊) - nәyi ifadә edir?

Gәrginliyin kommutasiyadan sonrakı qiymәtin

Gәrginliyin kommutasiyadan әvvәlkı qiymәtin

Gәrginliyin maksimum qiymәtin

Gәrginliyin minimum qiymәtin

Gәrginliyin orta qiymәtin

Bucaq tezliyinin tәnliyi hansıdır?

ω = 2πf

ω = 2πL

ω = 2πfL

ω = 2Tf

ω = 2πLC

Üçfazalı sistemin birlәşmә növlәri hansılardır?

Ulduz vә üçbucaq

Ulduz

Ardıcıl

üçbucaq

Paralel

Keçid prosesi nәyә deyilir?

Elektrik dövrәsinin bir qәrarlaşmış iş rejimindәn digәrinә keçmәsi prosesi

Elektrik dövrәsindә istәnilәn dәyişikliklәr

Elektrik dövrәsindә kommutasiya açarların qapanması

Elektrik dövrәsindә yüksәk gәrginliklәrin yaranması

Elektrik dövrәsindә qurğuların işinin pozulması

Közәrmә lampaları ulduz birlәşdirilmişdir vә onların güclәri fәrqlidirsә ( P1≠P2≠P3 ), bu cür yüklәnmә necә adlanır?

Qeyrisimmetrik

Asinxron

Sinxron

Simmetrik

Ulduz

İnduktiv sarğaca u = 10sin(ωt+30°) gәrginlik tәtbiq edildikdә I = 2sin(ωt-30°) cәrәyan yaranmışdır. Sarğacın müqavimәti nә qәdәrdir?

R = 2,5 Om

R = 2 Om

R = 4 Om

R = 3 Om

R = 5 Om

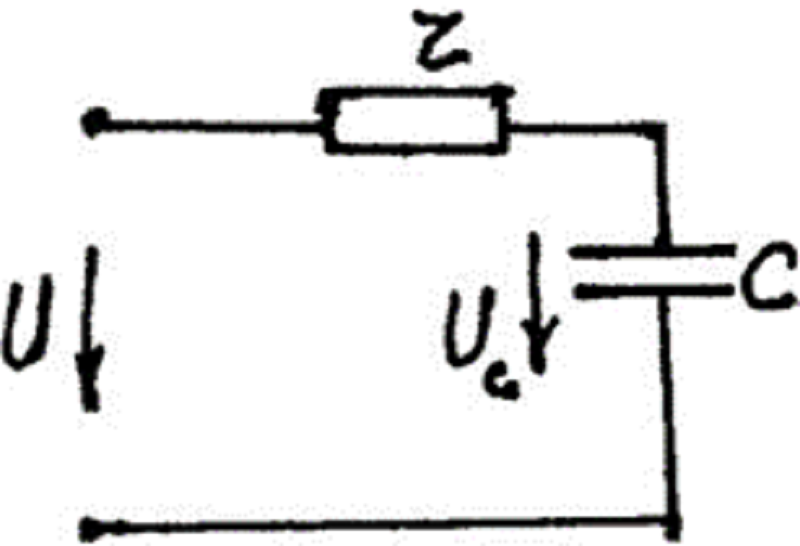

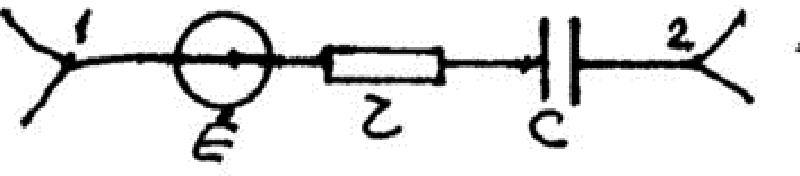

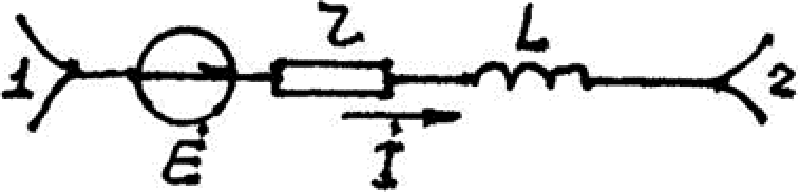

Şәkildә göstәrilmiş dövrә hissәsi üçün Om qanununu yazmal:

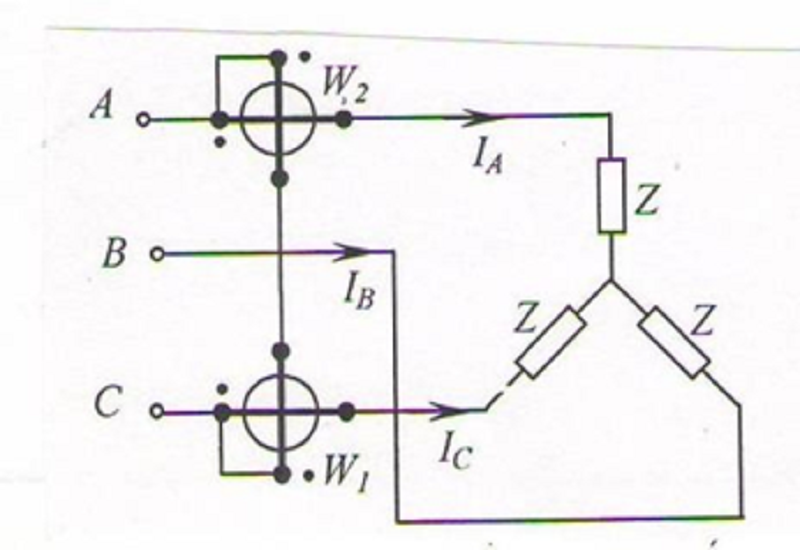

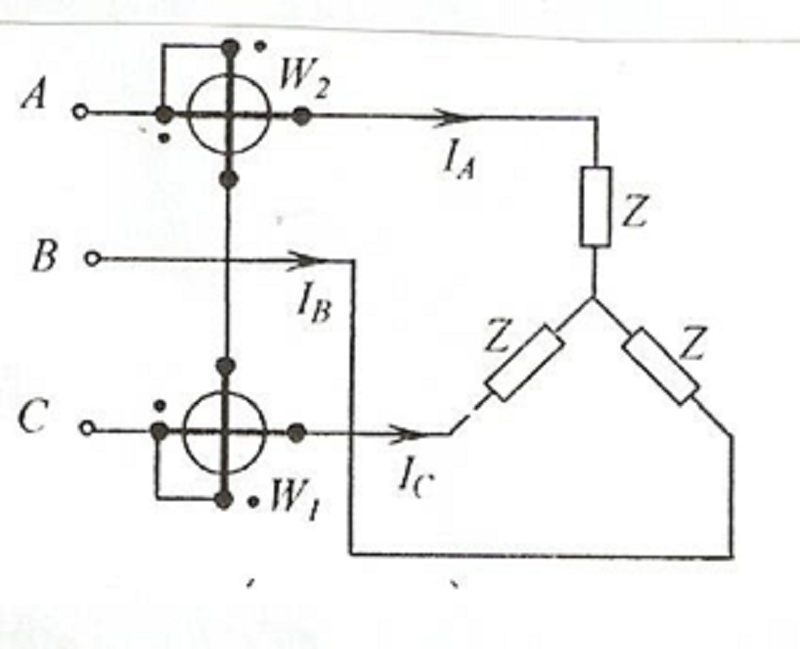

Simmetrik üçfazlı dövrәyә qoşulmuş vattmetrlәrin göstәrişlәrinin fәrqi nәyә bәrabәrdir?

W2 -W1 = UIsinφ

W2 -W1 = ✓3UIsinφ

W2 -W1 = 3UIsinφ

W2 -W1 = 3UIcosφ

W2 -W1 = ✓3UIcosφ

Üç fazalı dövrәnin C – fazasının reaktiv gücü qeyri simmetrik yük zamanı üçbucaq birlәşmәsindә hansı ifadә ilә tapılır?

Qca = UcaIca sinφca

Qca = UaIc sinφc

Qca = UcaIca cosφca

Qca = UcIb sinφc

Qca = UabIbc sinφab

Kommutasiyanın ikiinci qanunu ifadәsin göstәr?

UC(0-)=uC(0+)

Up(0-)=up(0+)

UL(0-)=uL(0+)

UR(0-)=uR(0+)

UI(0-)=uI(0+)

Simmetrik 3 fazalı dövrәdә xәtt vә faza gәrginliklәri arasındakı bucaq neçә dәrәcәdir?

30°

90°

45°

120°

60°

Üç fazalı dövrәnin A – fazasının reaktiv gücü qeyri simmetrik yük zamanı üçbucaq birlәşmәsindә hansı ifadә ilә tapılır?

Qab = UabIab sinφab

Qab = UabIa sinφa

Qab = UcIb sinφc

Qab = UaIb sinφa

Qab = UacIb sinφa

Kommutasiyaya qәdәr qiymәti sıfrdan fәrqli asılı olmayan başlanğıc şәrtlәri göstәr?

IL(0-) ≠ 0; uc(0-) ≠ 0

Ic(0+) ≠ 0; uL(0+) ≠ 0

IM(0+) ≠ 0; uM(0+) ≠ 0

Ip(0+) ≠ 0; up(0+) ≠ 0

IR(0+) ≠ 0; uR(0+) ≠ 0

Üçfazlı dövrәyә qoşulmuş vattmetrin W_x göstәrişindәn istifadә edib dövrәnin ümumi reaktiv gücünü necә tәyin etmәk olar?

Q= ✓3 Wx

Q=Wx

Q=2Wx

Q= ✓2 Wx

Q=3Wx

İnduktivlikdә cәrәyan gәrginlikdәn necә asılı olur?

Qәbuledicinin (üçbucaq birlәmәsindә) xәttlәrdәn keçәn ( İA ) cәrәyanı Kirxhovun I – ci qanununa görә necә tәyin edilir?

Üçfazalı sistem üçbucaq birlәşdirildikdә xәtt vә faza cәrәyanları necә olur?

Üç fazalı dövrәnin B – fazasının aktiv gücü (ulduz birlәşmәsindә) hansı ifadә ilә tapılır?

Pb = UbIb cosφb

Pb = UcIb cosφb

Pb = UaIb cosφa

Pb = UaIc cosφb

Pb = UaIb sinφa

Müqavimәtlәri R1=12 Om, R2=24 Om olan iki müqavimәt ardıcıl olaraq U=288 V gәrginliyә qoşulub.Onların uclarındakı gәrginlik nә qәdәr olacaq?

96 V vә 192 V

88 V vә 200 V

92 V vә 196 V

98 V vә 190 V

86 V vә 202 V

Aktiv cәrәyanı tәyin etmәk üçün cosφ tәnliyi hansıdır?

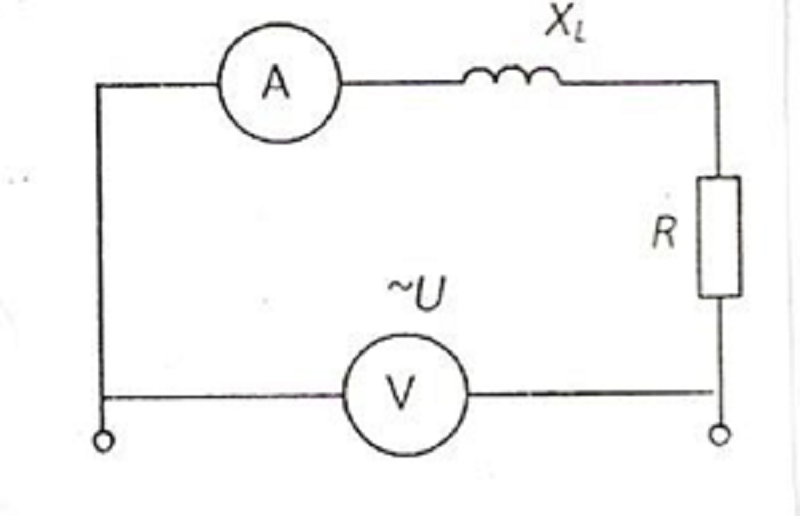

Şәkildә göstәrilmiş dövrәdә r=4 Om, x=3 Om, U=220 V. Cәrәyanı tәyin etmәli:

I=44 A

I=22 A

I=50 A

I=16 A

I=35 A

Üç fazalı dövrәdә faza cәrәyanı ( I_ƒ ) vә xәtti cәrәyan( I_x ) arasında әlaqә U_X = ✓3U_ƒ disturu verilir. Bu hansı birlәşmәdir.

üçbucaq

Ardıcıl

Parallel

Ulduz

Qarışıq

Hansı halda üçfazalı sistemin ulduz birlәşmәsindә sıfır xәttinә ehtiyac yoxdur?

Simmetrik yüklәnmәdә

Qeyrisimmetrik yüklәnmәdә

Ardıcıl yüklәnmәdә

Qarışıq yüklәnmәdә

Paralel yüklәnmәdә

Üç fazalı rabitәziz elektrik dövrәsi nәyә deuilir?

Mәnbәnin vә işlәdicilәrin fazalarının arasında elektriki әlaqә olmayan

Mәnbәnin vә işlәdicilәrin fazaları ardıcıl birlәşәn

Mәnbәnin vә işlәdicilәrin fazaları ulduz vә üçbucaq birlәşәn

Mәnbәnin vә işlәdicilәrin fazaları ardıcıl vә paralel birlәşәn

Mәnbәnin vә işlәdicilәrin fazaları paralel birlәşәn

Ulduz sxemi üzrә birlәşmiş üçfazalı cәrәyan dövrәlәrindә qeyrisimmetrik yük olduqda nә baş verir?

Sıfır xәttindә cәrәyan yaranmasına sәbәb olur

Faza gәrginliklәrini azaldır

Sıfır xәttinin gәrginliyi artır

Faza gәrginliklәrini artırır

Sıfır xәttinin müqavimәtini artırır

Neytral nöktәsinin potensialını sıfır qәbul edirik ( φ_N = 0). Bu halda (U_C) faza gәrginliyi nәyә bәrabәr olar?

Uc = φA - φB = φA

Uc = φc - φN = φC

Uc = φA + φN = φA

Uc = φB - φN = φB

Uc = φA - φC = φB

Qәbuledicinin (üçbucaq birlәmәsindә) xәttlәrdәn keçәn ( İC ) cәrәyanı Kirxhovun I – ci qanununa görә necә tәyin edilir?

Qeyri-simmetrik ulduz birlәşdirilimiş üç fazalı dövrәdә faza cәrәyanları İA=5+j3A; İB=3+j2A; İc=2-j2A olarsa, sıfır xәttindәn axan cәrәyanı tәyin etmәli:

I0 =10 + j3A

I0 = 8 + j6A

I0 = 5 - j3A

I0 = 10 - j3A

I0 = 12 + j6A

Üç fazalı dövrәnin A – fazasının aktiv gücü (ulduz birlәşmәsindә) hansı ifadә ilә tapılır?

Pa = UaIa cosφa

Pa = UaIc cosφa

Pa = UaIb sinφa

Pa = UaIb cosφa

Pa = UcIb cosφc

Ulduz birlәşmәdә xәtt vә faza cәrәyanlı arasında әlaqә hansı halda doğrudur?

Ix = If

Ix > If

Ix =2 If

Ix < If

Ix ≠ If

u_C (0_-) = u_C (0₊) - disturunda U_C (0_-) - nәyi ifadә edir?

Gәrginliyin kommutasiyadan әvvәlki qiymәtin

Gәrginliyin orta qiymәtin

Gәrginliyin maksimum qiymәtin

Gәrginliyin kommutasiyadan sonrakı qiymәtin

Gәrginliyin minimum qiymәtin

Aktiv müqavimәti R=0 olan induktiv sarğac gәrginliyi U=314 V olan dәyişәn cәrәyan mәnbәyinә qoşulmuş vә sarğacda I=10 A cәrәyan yaranmışdır. Sarğacın induktivliyi nә qәdәrdir?

L=0,1 Hn

L=0,05 Hn

L=0,02 Hn

L=0,14 Hn

L=0,2 Hn

Dolaqları üçbucaq birlәşdirilmiş mühәrrikin güc әmsalı necә olar?

Qeyrisimmetrik üç fazalı sistemlәrdә fazaların müqavimәtlәri arasında münasibәt necәdir?

ZA ≠ ZB ≠ ZC

ZA ≠ ZB

ZA = ZB

ZA ≠ ZC

ZA = ZB = ZC

Üçfazalı sistem üçbucaq birlәşdirildikdә xәtt vә faza gәrginliyi necә olur?

İnduktivliyi L=0.102 hn,aktiv müqavimәti R=24 Om olan dolağın tam müqavimәti nә qәdәr olacaqdır?

40 Om

80 Om

120 Om

50 Om

60 Om

İnduktivliyin vahidi nәdir?

Henri

Tesla

Vatt

Valt

Farad

Ulduz birlәşmәsindә neytral xәttin әhәmiyyәti?

Qeyri simmetrik yüklәmәdә, faza gәrginliklırinin simmetrikliyini tәmin edir

Simmetrik yüklәmәdә, faza gәrginliklırinin simmetrikliyini tәmin edir

Simmetrik yüklәmәdә, xәtti cәrәyanların simmetrikliyini tәmin edir

Qeyri simmetrik yüklәmәdә, xәtlәrdә bәrabәrlik yaradır

Qeyri simmetrik yüklәmәdә, faza cәrәyanlarının simmetrikliyini tәmin edir.

Elektrik dövrәsi sxemi üçün R=5 Om, XC=10 Om, U=60V. İnduktiv müqavimәtin hansı qiymәtindә cәrәyan әn böyük qiymәtini alır?

XL=10 Om

XL=0 Om

XL=15 Om

XL=20 Om

XL=5 Om

ifadәsindә M – nәyi ifadә edi?

Dövrәnin elementlәrinin qarşılıqlı induksiyasıdır

Dövrәnin elementlәrinin qarşılıqlı gücüdür

Dövrәnin elementlәrinin qarşılıqlı müqavimәtidir

Dövrәnin elementlәrinin qarşılıqlı momentidir

Dövrәnin elementlәrinin qarşılıqlı itutumudur

Üçfazlı mәnbәnin ulduz vә üçbucaq birlәşdirildiyi hallarda faza vә xәtt gәrginliklәri üçün münasibәtlәrdәn hansı doğrudur?

Ulduz birlәşmәsindә Ux = ✓3Uf

Üçbucaq birlәşmәsindә Uf = Ux/✓3

Üçbucaq birlәşmәsindә Ux = ✓3Uf

Ulduz birlәşmәsindә xәtt vә faza gәrginliklәri bir – birinә bәrabәrdir

Ulduz birlәşmәsindә Ux = Uf/✓3

Dәyişәn cәrәyan dövrәsindәn axan cәrәyanın tәsir edәn qiymәti I=10 A.Cәrәyanın maksimal qiymәti nә qәdәr olar?

Im=14,1 A

Im=17,3 A

Im=11,2 A

Im=19,1 A

Im=14,6 A

Üçbucaq birlәşmә hansı birlәşmәyә deyilir?

İşlәdicilәrin әvvәllәri mәnbә ilә, birincinin sonu ikincinin başlanğıcı ilә,ikincinin sonu üçüncünün baçlanğıcı ilә, üçüncünün sonu birincinin başlanğlcı ilә birlәşir

İşlәdicilәrin әvvәllәri mәnbә ilә, birincinin sonu üçüncünün başlanğıcı ilә,ikincinin sonu üçüncünün baçlanğıcı ilә, üçüncünün sonu birincinin başlanğlcı ilә birlәşir.

İşlәdicilәrin әvvәllәri mәnbә ilә, sonları isә bir nöktәdә birlәşir.

İşlәdicilәrin әvvәllәri mәnbә ilә,sonları isә paralel birlәşir.

İşlәdicilәrin әvvәllәri mәnbә ilә, birincinin sonu ikincinin başlanğıcı ilә,ikincinin sonu birincinin baçlanğıcı ilә, üçüncünün sonu birincinin başlanğlcı ilә birlәşir.

Öz-özünә induksiya ehq-si nәyә bәrabәrdir?

Özözünә induksiya e.h.q. hansı ifadәdә doğrudur?

Dövrәnin iki elementi arasındakı rabitә dәrәcәsi (rabitә әmsalı) hansı ifadә ilә tәyin edilir?

R1=10 Om, R2=15 Om müqavimәtlәri ardıcıl qoşulmuşdur: Gәrginlik U=150 V olarsa hәr müqavimәtә düşәn gәrginliyi tәyin etmәli:

U1=60 V, U2=90 V

U1=80 V, U2=70 V

U1=90 V, U2=60 V

U1=100 V, U2=50 V

U1=40 V, U2=110 V

Vattmetrin göstәrişini tәyin etmәli.

P=40 Vt

P=80 Vt

P=160 Vt

P=20 Vt

P=140 Vt

Passiv elementli ardıcıl rәqs konturunda güc әmsalının tәnliyi hansıdır?

İnduktivlikli dәyişәn cәrәyan dövrәlәrindә cәrәyanla gәrginlik arasında faza dәyişmәsi (sürüşmәsi) necәdir?

Gәrginlik fazaca cәrәyandan 90 dәrәcә irәli (qabaq) olmalıdır

Gәrginlik fazaca cәrәyandan 180 dәrәcә irәli (qabaq) olmalıdır

Gәrginliklә cәrәyan fazası üstüstә düşür

Gәrginlik fazası cәrәyandan 90 dәrәcә geri olmalıdır

Gәrginlik fazası cәrәyandan 180 dәrәcә geri (gec) olmalıdır

Dәyişәn cәrәyan dövrәsindәki sarğacdakı cәrәyan I = 4sin ωt , R=3Om, XL=4Om. UR vә UL gәrginliklәrinin ifadәlәrini tәsvir etmәli.

UR = 12sin ωt , UL = 16sin(ωt + 90°)

UR = 12sin ωt , UL = 4sin(ωt + 90°)

UR = 8sin(ωt + 90°) , UL = 4sin ωt

UR = 6sin ωt , UL = 16sin

UR = 3sin(ωt - 90°) , UL = 4sin(ωt + 30°)

Dörd mәftilli sistemlәrdә qәbuledicinin (U_a) - faza gәrginliyinin ifadәsini göstәr?

Ua = UA - UC

Ua = UB = UFej0° = UF

Ua = UC = UFej0° = UF

Ua = UC = UFe0° = UC

Ua = UA = UFe0° = UA

Dәyişәn cәrәyan dövrәsindәki induktiv sarğacın aktiv müqavimәti R=0, voltmetrin vә ampermetrin göstәrişlәri uyğun olaraq U=31,4 V, I=1 A. Sarğacın induktivliyi nә qәdәrdir?

L=0,1 Hn

L=1,2 Hn

L=0,5 Hn

L=1,6 Hn

L=0,8 Hn

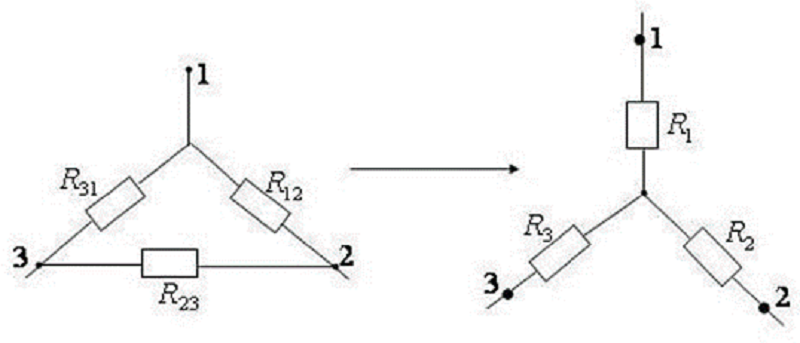

Aşağıdakı ifadәlәrdәn hansıları üçbucaq şәkilli sxemdәn ulduz şәkilli birlәşmә sxeminә keçid ifadәlәridir?

Ulduz birlәşmiş dövrә simmetrik yüklәnәrsә, neytral xәttәn axan cәrәyanәn nәyә bәrabәrdir?

İ0 = 0

İ0 = İf

İ0 = İx

İ0 = 1

İ0 = İn

Ulduz qoşulmuş simmetrik fazalı dövrәdә xәtt vә faza cәrәyanları arasında necә asılılıq vardır?

Ix = If

Ix = 3If

Ix = ✓3If

If = ✓3Ix

If = Ix/✓3

Dәyişәn cәrәyanın standart tezliyi neçә Hersdir?

Sıfır xәtsiz ( neytral xәtsiz) üçfazalı cәrәyan dövrәlәrindә naqillәrin sayı neçәdir?

Üç fazalı dövrәnin A – fazasının aktiv gücü qeyri simmetrik yük zamanı üçbucaq birlәşmәsin – dә hansı ifadә ilә tapılır?

Pab = UabIab cosφab

Pab = UaIc cosφab

Pab = UabIab sinφab

Pab = UabIb cosφa

Pab = UcaIbc cosφc

Üçfazalı sistem simmetrik yüklәnәrsә, sistemin gücü necә tәyin olunur?

Bir fazanın gücünün üç mislinә

Bir fazanın gücünün iki mislinә

Bir fazanın gücünün yarısına

Bir fazanın gücünün dörd mislinә

Bir fazanın gücünün altı mislinә

Birlәşmә növündәn asılı olmayaraq (ulduz vә ya üçbucaq) simmetrik üçfazalı sistemin ümumi reaktiv gücü necә tәyin olunur?

Q = ✓3Ux I x sinφ

Q = ∑Uf If cosφ

Q = Uf If

Q = 3Ux Ix

Q = Uf If sinφ

Generatorun (üç fazalı mәnbәnin) faza gәrginliklәrinin kompleks qiymәtlәrinin cәmi bәrabәrdir?

i_L (0₊ ) = i_L (0_- ) = 0 ; u_C (0₊ ) = u_C (0_- ) = 0_- nәyi ifadә edir?

Kommutasiyaya qәdәr qiymәti sıfr olan asılı olmayan başlanğıc şәrtlәri

Kommutasiyadan sonra qiymәti sıfr olan asılı olmayan başlanğıc şәrtlәri

Kommutasiyaya qәdәr qiymәti sıfr olan asılı olan başlanğıc şәrtlәri

Kommutasiyadan sora qiymәti sıfr olan asılı olan başlanğıc şәrtlәri

Heç nәyi

İnduktiv sarğıya ilişәn maqnit seli kommutasiya zamanı nәyә bәrabәrdir?

Ψ(0-)=Ψ(0+)

φ(0-)=φ(0+)

R(0-)=r(0+)

I(0-)=i(0+)

U(0-)=u(0+)

Üçfazlı dövrәnin kondensator qoşulmuş fazasındakı gәrginlik U_BC = 70e^-j120° V, X_C=10 Om. Kondensatordakı cәrәyanı kompleks şәkildә yazmalı.

IBC = 7e-j130° A

IBC = 10e-j120° A

IBC = 7e-j120° A

IBC = 7ej120° A

IBC = 10ej90° A

Şәkildә göstәrilmiş dövrәdә U_x = 380 V; r = 16 Om; X_c = 12 Om. Faza cәrәyanı nәyә bәrabәrdir?

If = 19 A

If = 45 A

If = 18 A

If = 35 A

If = 25 A

Simmetrik üç fazalı ulduz birlәşmiş dövrәnin tam gücü S=2290 VA; tәtbiq olunan gәrginlik Ux=380 V olarsa xәttdәn axan cәrәyanı tәyin etmәli:

I = 10,4A

I = 8A

I = 12A

I = 5A

I = 7,5A

Üçfazalı sistem hansı halda simmetrik yüklәnmәsi mümkündür?

Fazaların aktiv müqavimәtlәri bәrabәr olarsa

A fazasının müqavimәti daha böyük olarsa

Fazaların tutum müqavimәtlәri bәrabәr olarsa

Fazaların induktiv müqavimәtlәri bәrabәr olarsa

Fazaların tam müqavimәtlәri bәrabәr olarsa

İşlәdicinin neytral nöktәsi nәyә deyilir?

İşlәdicinin faza dolaqlarının (ulduz formada) sonlarının birlәşdiyi nöktәyә

İşlәdicinin faza dolaqlarının (paralel formada) sonlarının birlәşdiyi nöktәyә

İşlәdicinin faza dolaqlarının (qarışıq formada) sonlarının birlәşdiyi nöktәyә

İşlәdicinin faza dolaqlarının (ardıcıl formada) sonlarının birlәşdiyi nöktәyә

İşlәdicinin faza dolaqlarının (üçbucaq formada) sonlarının birlәşdiyi nöktәyә

Elektromaqnit induksiya cәrәyanının istiqamәtini müәyyәn edәn qayda neçәnci ildә kim tәrәfindәn ixtira edilmişdir?

1833cü ildә Lens tәrәfindәn

1837ci ildә Coul tәrәfindәn

1835ci ildә Nyuton tәrәfindәn

1845ci ildә Zodigin tәrәfindәn

1850ci ildә Yabloçkov tәrәfindәn

Üç fazalı dövrәnin B – fazasının reaktiv gücü(ulduz birlәşmәsindә) hansı ifadә ilә tapılır?

Qb = UbIb sinφb

Qb = UaIb sinφa

Qb = UaIc sinφb

Qb = UcIb sinφb

Qb = UaIb sinφa

Elektrik dövrәsindә gәrginliklәr rezonansı baş vermişdir. Mәnbә gәrginliyi nә qәdәrdir?

U=4V

U=12V

U=20V

U=8V

U=16V

Üç eyni müqavimәtli reostat ulduz birlәşdirilib üçfazlı şәbәkәyә qoşulmaqla güc Pλ =66Vt. Hәmin reostatlar üçbucaq qoşulduqda güc nә qәdәr olar?

PΔ = 198Vt

PΔ = 82Vt

PΔ = 134Vt

PΔ = 164Vt

Simmetrik üçfazlı dövrәdә xәtt gәrginliyi U=38V, xәtt cәrәyanı I=5A, qәbuledicinin fazaları üçün φ=60° . Dövrәnin reaktiv gücü nәyә bәrabәrdir?

Q=285 VAR

Q=215 VAR

Q=335 VAR

Q=115 VAR

Q=165 VAR

Aktiv müqavimәti R=5 Om, induktiv müqavimәti X_L=5 Om olan sarğaca U= 14sin ωt gәrginliyi tәtbiq edilmişdir. Cәrәyanın ani qiymәti ifadәsini müәyyәn etmәli.

I = 2sin(ωt - 45°)A

I = 1,4sin ωt A

I = 2,8sin(ωt + 60°)A

I = 4sin(ωt + 45°)A

I = 5sin(ωt + 45°)A

Fazaları üçbucaq birlәşmiş qeyri-simmetrik qәbuledicisi olan üçfazlı üçün aşağıdakı müddәalardan hansı düzgündür?

Faza vә xәtt gәrginliklәri bir-birinә bәrabәrdir

Qәbuledicinin fazalarının kompleks müqavimәtlәri eynidir

Xәtt gәrginliyi faza gәrginliyindәn ✓3 dәfә böyükdür

Xәtt cәrәyanı faza cәrәyanından ✓3 dәfә böyükdür

Faza vә xәtt cәrәyanları bir-birinә bәrabәrdir

İnduktiv sarğac U=10 V olan dәyişәn cәrәyan mәnbәyinә qoşulmuşdur. Dövrәdәki cәrәyan I=2 A, faza sürüşmәsi bucağı φ = 30°. Sarğacın induktiv müqavimәti nә qәdәrdir?

XL=2,5 Om

XL=3,5 Om

XL=4 Om

XL=1,5 Om

XL=3 Om

Dәyişәn cәrәyan dövrәsi üçün verilir: U=25V, R=3 Om, I=5A. Sarğacın induktiv müqavimәti nәyә bәrabәrdir?

XL=4 Om

XL=3 Om

XL=8 Om

XL=2 Om

XL=1 Om

Şәkildә göstәrilmiş elektrik dövrәsi sxemi üçün verilir: R=8 Om, Ic=4A, IL=2A. Vattmetrin göstәrişi nәyә bәrabәrdir?

P=32Vt

P=24Vt

P=20Vt

P=12Vt

P=16Vt

Üçfazalı sistemin ümumi gücü hansı halda doğrudur?

P = P1 + P2 + P3

P = P1 + P2 - P3

P = P1 - P2 + P3

P = P1 - P2 - P3

P = P1 +2P2 + P3

Hansı birlәşmәdә hәr bir naqil ayrılıqda faza vә xәtt cәrәyanları müәyyәn edir?

üçbucaq

Qarışıq

Ardıcıl

Paralel

Ulduz

ifadәsindә k – nә adlanır?

Rabitә әmsalı

Induktivlik

Transformasiya әmsalı

Gәrginlik düşküsü

Mütәnasiblik әmsalı

ifadәsindә L1 vә L2 – nә adlanır?

Induktivlik

Mütәnasiblik әmsalı

Transformasiya әmsalı

Gәrginlik düşküsü

Induktivlik rabitә әmsalı

Elektomaqnit induksiya qanunu necә yazılır?

E = Blv

E = Bli

E = BlU

E = Bvi

E = ilv

Dövrәdә induksiya e.h.q. ilә maqnit selinin zamandan asılı olaraq dәyişmәsi hansı ifadәdә düzgün verilib?

Qәbuledicinin (üçbucaq birlәmәsindә) fazalarından keçәn ( İ_ca ) cәrәyanı Om qanununa görә necә tәyin edilir?

Ulduz qoşulmuş qeyri-simmetrik üç fazalı dövrәdә sıfır xәttindә gәrginlik U₀=40+j30V; xәttin müqavimәti Z₀=3+j4 olarsa, xәttdәn axan cәrәyanın tәsiredici qiymәtini tәyin etmәli:

I0 = 10A

I0 = 6A

I0 = 12A

I0 = 8A

I0 = 9A

İki ( BC ) nöktәsi arasındakı gәrginlik vә bu nöktәlәrin potensialları fәrqinin ifadәsini göstәr?

UBC = φB - φC = UB - UC

UBC = φB - φC = UB + UC

UBC = φB - φA = UB - UA

UBC = φB + φC = UA + UB

UBC = φB + φC = UB - UC

Üç sistem qәbuledicilәri ulduz sxemi ilә necә birlәşdirilir?

Fazaların әvvәllәri mәnbә ilә, sonları isә bir nöktәdә birlәşir.

Fazalar biri-biri ilә ardıcıl birlәşir.

Fazaların әvvәllәri vә sonları bir nöktәdә birlәşir

Fazaların biri-biri ilә paralel birlәşir.

Fazaların әvvәllәri mәnbә ilә birlәşir.

Qәbuledicinin uyğun fazalarının kompleks (Y_C) keçiriciliyi nәyә bәrabәrdir?

Üçbucaq sxemindә müqavimәtlәrin qiymәtlәri R₁₂=10Om, R₂₃=8Om, R₃₁=2Om olduqda, ekvivalent ulduz sxeminin müqavimәtlәrinin qiymәtlәrini müәyyәn edin?

R1 = 1 Om; R2 = 4 OM; R3 = 0,8 Om

R1 = 5 Om; R2 = 4 OM; R3 = 6 Om

R1 = 1 Om; R2 = 2 OM; R3 = 8 Om

R1 = 3 Om; R2 = 4 OM; R3 = 5 Om

R1 = 2 Om; R2 = 3 OM; R3 = 4 Om

Elektrik dövrәsi üçün I₁ = (3 - j2)A, I₂ = (3 + j10)A . Dövrәdәki ümumi cәrәyanı tәyin etmәli.

I = 10 A

I = 5 A

I = 7,5 A

I = 2,5 A

I = 6,5 A

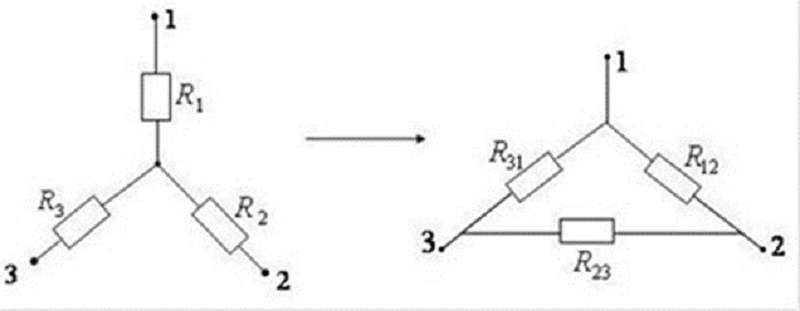

Aşağıdakı ifadәlәrdәn hansıları ulduz şәkilli sxemdәn üçbucaq şәkilli birlәşmә sxeminә keçid ifadәlәridir?

Üç fazalı generatorun faza ehq-ri arasındakı bucaq neçә dәrәcәdir?

120°

90°

140°

60°

30°

Simmetrik üçfazlı dövrә üçün xәtt gәrginliklәri vә xәtt cәrәyanları müvafiq olaraq U=24V, I=5A, φ=30° . Vattmetrin göstәrişi nәyә bәrabәrdir?

Wx =60 VAR

Wx =55 VAR

Wx =40 VAR

Wx=80 VAR

Wx =65 VAR

Mәnbә vә qәbuledicisi ulduz birlәşmiş simmetrik üçfazlı dövrәdә U_X=38 V, I_X=2 A qәbuledicinin fazalarının kompleks müqavimәtlәri isә Z=10e^j30 Om. Dövrәnin aktiv gücü nә qәdәrdir?

P=114 Vt

P=240 Vt

P=400 Vt

P=164 Vt

P=86 Vt

Dәyişәn cәrәyanlı sarğac dövrәsindә cihazların göstәrişlәri U=10V, I=5A, P=30Vt. Sarğacın reaktiv gücü nәyә bәrabәrdir?

Q=40VAR

Q=30VAR

Q=10VAR

Q=20VAR

Q=50VAR

Zab = Zbc = Zca = Ze^jφ hansı birlәşmәdә uyğundur?

üçbucaq

Ardıcıl

Paralel

Ulduz

Qarışıq

Ɲgәr faza vә xәtti cәrәyan arasında әlaqә İ_x = ✓3İ_ƒ düsturu verilibsә, bu hansı növ birlәşmәdir?

üçbucaq

Ardıcıl

Qarışıq

Ulduz

Paralel

Şәkildә göstәrilmiş dövrә sxemi üçün I = 7sin ωt , X_L=2 Om. L elementindәki gәrginliyin ani qiymәti üçün ifadәni yazın.

UL = 14sin(ωt + 90°)

UL = 14sin(ωt - 90°)

UL = 5sin(ωt + 90°)

UL = 10sin ωt

UL = 12sin(ωt - 90°)

Zab ≠ Zbc ≠ Zca ≠ Ze^jφ hansı birlәşmәdә uyğundur?

üçbucaq

Ardıcıl

Paralel

Qarışıq

Ulduz

Elektrik dövrәsi sxemi üçün R₁=R₂=0, U=30 V, X_L1=6 Om, X_C2=10 Om. Dövrәnin ümumi cәrәyanının ani qiymәtinin ifadәsini yazmalı.

Üç fazalı dövrәnin B – fazasının reaktiv gücü qeyri simmetrik yük zamanı üçbucaq birlәşmәsindә hansı ifadә ilә tapılır?

Qbc = UbcIbc sinφbc

Qbc = UcIb sinφb

Qbc = UaIb sinφa

Qbc = UbcIbc cosφbc

Qbc = UaIb sinφa

Üçfazlı simmetrik dövrәnin xәtt gәrginliklәri vә cәrәyanları U=60V, I=2A. Faza sürüşmәsi bucağı φ=30⁰ . dövrәyә qoşulmuş cihazın göstәrişi nәyә bәrabәrdir?

Wx=60 VAR

Wx=20 VAR

Wx=10 VAR

Wx=30 VAR

Wx=80 VAR

Üçbucaq birlәşmәdә neçә gәrginlik var?

Bir

Altı

Beş

Iki

üç

Induktiv elementә u = 28,2sin(ωt + 60°) gәrginlik tәtbiq edilmiş, dövrәdә I = 7,05sin(ωt - 30°) cәrәyan yaranmışdır. Dövrәnin reaktiv gücü nә qәdәrdir?

Q=100 VAR

Q =40 VAR

Q =80 VAR

Q =60 VAR

Q =20 VAR

Tezliyi 50Hs olan dövrәdә induktiv müqavimәti X_L=78,5 Om olan sarğacın induktivliyi nәyә bәrabәrdir?

L=0,25 Hn

L=0,01 Hn

L=0,4 Hn

L=0,05 Hn

L=0,5 Hn

Üç fazalı dövrәnin C – fazasının aktiv gücü(ulduz birlәşmәsindә) hansı ifadә ilә tapılır?

Pc = UcIc cosφc

Pc = UaIc cosφc

Pc = UcIb cosφc

Pc = UaIb cosφa

Pc = UaIb sinφa

Dәyişәn cәrәyan dövrәsi üçün verilir: U=30V, R=8 Om, I=3A. Sarğacın induktiv müqavimәti nә qәdәrdir?

XL=6 Om

XL=8 Om

XL=10 Om

XL=4 Om

XL=5 Om

Elektrik dövrәsi üçün verilir: xәtt gәrginliklәri U=220V, I=5A, sinφ=0,5. Vattmetrin göstәrişi nәyә bәrabәrdir?

Wx=550 VAR

Wx=350 VAR

Wx=250 VAR

Wx=640 VAR

Wx=400 VAR

Dörd mәftilli sistemlәrdә qәbuledicinin (U_b) - faza gәrginliyinin ifadәsini göstәr?

Ub = UB = UFe-j120°

Ub = UC = UFej120° = UC

Ub = UC = UFe-120°

Ub = UA = UFej0° = UF

Ub = UA = UFej0°

Qәbuledicinin uyğun fazalarının kompleks (Y_b) keçiriciliyi nәyә bәrabәrdir?

r vә l-dәn ibarәt ardıcıl dövrә üçün Om qanunu necә yazılır?

Şәkildә göstәrilmiş elektrik dövrәsi sxemi üçün R=4Om, X_L=8 Om, X_c=5 Om, U=10V. Dövrәnin ümumi cәrәyanının modulu nәyә bәrabәrdir?

I=2A

I=5A

I=4A

I=3A

I=1A

Kommutasiyanın birinci qanunu ifadәsin göstәr?

IL(0-) = iL(0+)

IL(I-) = iL(I+)

IL(U-) = iL(U+)

IL(k-) = iL(k+)

IL(R-) = iL(R+)

Ulduz sxemi üzrә birlәşmiş üçfazalı cәrәyan dövrәlәrindә xәtt gәrginliklәri ilә faza gәrginliklәri arasında asılılıq hansı ifadәdә doğru verilib?

Ux = ✓3Uf

Ux = 1/2Uf

Ux ≤ ✓3Uf

Ux ≥ ✓3Uf

Ux = Uf

Passiv elementli ardıcıl rәqs konturunda tam cәrәyan tәnliyi necәdir?

I = U/Z

I = UR

I = Z/U

I = U/R

I = UZ

Sarğacın induktiv müqavimәtini tәyin etmәli: U=100V; I=2A; R=30 Om.

XL=40 Om

XL=30 Om

XL=60 Om

XL=50 Om

XL=20 Om

Közәrmә lampaları ulduz birlәşdirilmişdir vә onların güclәri eynidirsә (P1=P2=P3), bu cür yüklәnmә necә adlanır?

Simmetrik

Qeyrisimmetrik

Asinxron

Sinxron

Ulduz

Ulduz sxem üzrә birlәşmiş üçfazalı cәrәyan dövrәlәrindә faza cәrәyanları ilә xәtt cәrәyanları arasında asılılıq hansı halda doğrudur?

Ix = If

Ix ≠ If

Ix > If

Ix =3If

Ix < If

Uçbucaq qoşulmuş simmetrik üç fazalı dövrәdә xәtt vә faza gәrginliklәri arasında necә asılılıq vardır?

Ux = U f

Ux = 3Uf

Uf = ✓3Ux

Ux = ✓3Uf

Ux = ✓2Uf

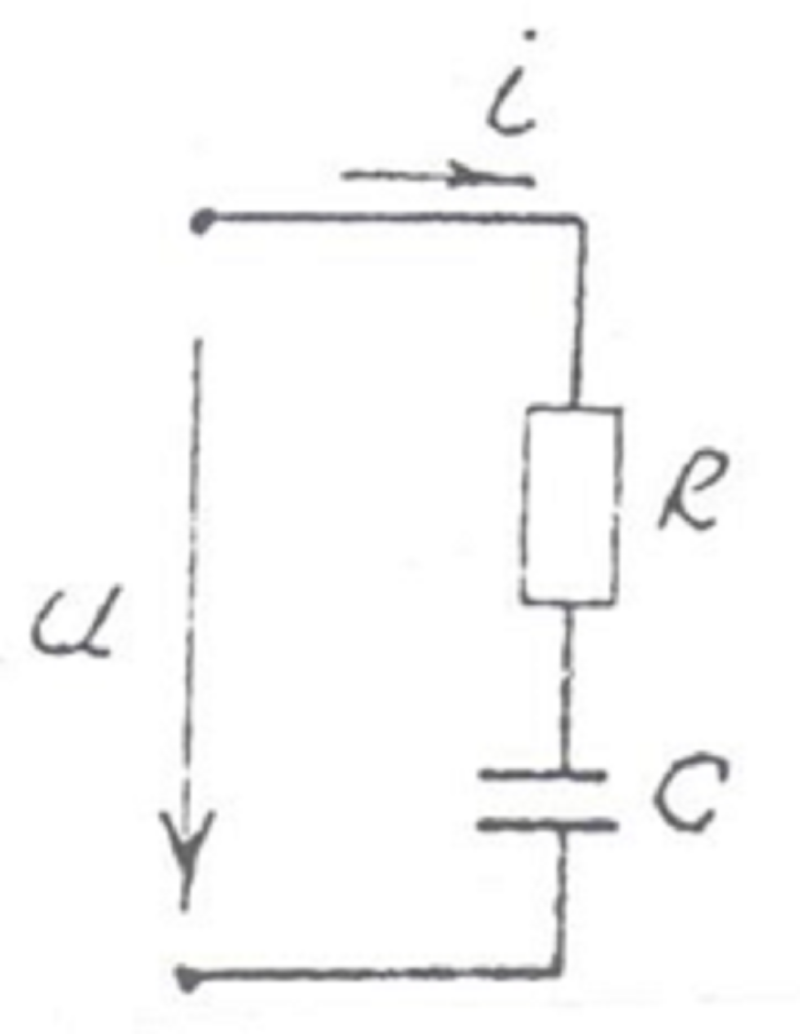

Şәkildә göstәrilmiş dövrәdә tutumdakı gәrginliyi tәyin etmәli: V=220 V; r=8 Om; x_c= 6 Om

Uc=132 V

Uc=150 V

Uc=110 V

Uc=100 V

Uc=90 V

Ulduz birlәşdirilmiş simmetrik üçfazlı mәnbәlәrdә xәtt gәrginliyilә faza gәrginliyi arasındakı bucaq nәyә bәrabәrdir?

30°

60°

180°

90°

120°

Birlәşmә növündәn asılı olmayaraq (üçbucaq vә ya ulduz) simmetrik üçfazalı sistemin tam gücü necә tәyin olunur?

S = ✓3UxIx

S = UfIf

S = ∑UfIf cosφ

S = 3UxIx

S = UfIf sinφ

Şәkildә göstәrilmiş elektrik dövrәsi sxemi üçün R=4Om, X_L=8 Om, X_c=5 Om, U=10V. Dövrәnin ümumi cәrәyanının modulu nәyә bәrabәrdir?

I=2A

I=4A

I=3A

I=5A

I=1A

Qeyri – simmetrik yük halında üçfazalı sistemin tam gücü necә tәyin olunur?

Elektrik dövrәsi sxeminin paralel budaqlarındakı cәrәyanlar İ₁=(3-j4) A, İ₂=(1+j4) A. Dövrәdәki ümumi cәrәyan nә qәdәrdir?

I=4 A

I=5 A

I=8 A

I=6 A

I=3 A

Simmetrik üçfazlı dövrәdә xәtt gәrginliklәri vә cәrәyanları müvafiq surәtdә U=20V, I=1A, faza sürüşmәsi bucağı isә φ=30⁰ . vattmetrlәrin ölçdüklәri ümumi aktiv gücü tәyin etmәli.

P=30Vt

P=25Vt

P=20Vt

P=40Vt

Dәyişәn cәrәyan dövrәsindә R=12 Om vә induktiv müqavimәt X_L=24 Om paralel qoşulmuş-dur.U=120 V.Dövrәnin tam cәrәyanını tapmalı.

15 A

20 A

18 A

25 A

10 A

Şәkildә göstәrilmiş dövrәdә xәtt gәrginliyi vә müqavimәtlәr mәlumdur: U_x = 380 V; r = 8 Om; x_c = 6 Om. Cәrәyanı tәyin etmәli.

I = 22 A

I = 16 A

I = 38 A

I = 42 A

I = 25 A

Şәkildә göstәrilmiş dövrәdә gәrginlik vә dövrәnin parametrlәri mәlumdur. U=120 V; r=4 Om; X_L=3 Om. Müqavimәtdәki gәrginliyi tәyin etmәli:

Ur=96 V

Ur=60 V

Ur=40 V

Ur=100 V

Ur=68 V

Induktiv sarğac gәrginliyi U=10V olan dәyişәn cәrәyan mәnbәyinә qoşulmuşdur. Dövrәdәki vattmetrin göstәrişi P=64Vt, sarğacın aktiv müqavimәti R=4 Om. Ampermetrin göstәrişi nәyә bәrabәrdir?

I=4A

I=5A

I=3A

I=1A

I=2A

Neytral nöktәsinin potensialını sıfır qәbul edirik (φ_N = 0) . Bu halda (U_B) faza gәrginliyi nәyә bәrabәr olar?

UB =φB - φN=φB

UB =φA + φN=φA

UB =φA - φB=φA

UB =φA - φC=φA

UB =φB - φN=φA

Simmetrik üçfazlı dövrә üçün xәtt gәrginliklәri U=40V, xәtt cәrәyanları I=6A, faza sürüşmәsi bucağı φ=30⁰ . Vattmetrin göstәrişindәn istifadә edib dövrәnin ümumi aktiv gücünü tәyin etmәli.

P=360 Vt

P=240 Vt

P=160 Vt

P=80 Vt

P=120 Vt

L = Ψ/i disturunda Ψ - nәyi ifadә edir?

Ilişmә maqnit selini

Mütәnasiblik әmsalını

Transformasiya әmsalını

Gәrginlik düşküsünü

Induktivlik rabitә әmsalını

Hansı halda üçfazalı sistemin gücünü bir vattmetrdә ölçmәk olar?

Simmetrik yüklәnmәdә

Qarışıq yüklәnmәdә

Qeyrisimmetrik yüklәnmәdә

Normal yüklәnmәdә

Optimal yüklәnmәdә

Elektrik dövrәsindә gәrginliklәr rezonansı baş vermişdir. Tutum müqavimәti nәyә bәrabәrdir?

Xc=200 Om

Xc=60 Om

Xc=80 Om

Xc=160 Om

Xc=240 Om

Dәyişәn cәrәyan dövrәsindәki sarğacın aktiv müqavimәti R=8Om, induktiv müqavimәti X_L=6Om. U=30V olarsa, ampermetrin göstәrişi nә qәdәrdir?

IA=3A

IA=2A

IA=5A

IA=4A

IA=6A

Ardıcıl birlәşmiş üç әdәd müqavimәt üçün P1>P2>P3 olarsa, hansı müqavimәt daha böyük qiymәtә malikdir

R1 müqavimәti

R3 müqavimәti

Güc müqavimәtdәn asılı deyil

Bәrabәrdirlәr

R2 müqavimәti

Vattmetrin göstәrişi nә qәdәrdir?

P=180 Vt

P=90 Vt

P=120 Vt

P=60 Vt

P=150 Vt

Üçfazlı sinxron generatorlarda yaradılan e.h.q. – lәrinin simmetriklik şәrti nәdәn ibarәtdir?

Fazaların sarğılar sayının vә tam müqavimәtinin eyni olması

Fazalarda yaranan e.h.q. –lәrin amplitudalarının vә faza bucaqlarının eyni olması

Fazalarda yaranan e.h.q. –lәrin amplitudalarının eyni olması vә fazaca bir –birindәn 4π/ 3 bucağı qәdәr fәrqlәnmәsi

Fazalarda yaranan e.h.q. –lәrin amplitudalarının eyni olub, fazaca bir –birindәn 2π/ 3 bucağı qәdәr fәrqlәnmәsi

Fazalarda yaranan e.h.q. –lәrin amplitudalarının vә başlanğıc fazalarının eyni olması

Üçfazlı dövrәlәrdә neytral naqilin tәyinatı nәdir?

Qeyri-simmetrik qәbuledicinin fazalarında gәrginliklәri simmetriklәşdirir

Xәtt gәrginliklәrini simmetriklәşdirir

Faza gәrginliklәrilә xәtt gәrginliklәrinin bir-birinә bәrabәrliyini tәmin edir

Faza gәrginliklәrin simmetrikliyini tәmin etmәk

Qeyri-simmetrik dövrәdә cәrәyanları simmetriklәşdirir

Dövrә qeyri simmetrik yüklәnәrsә qәbuledicinin ( U_b ) faza gәrginliyinin ifadәsini göstәr?

Ub = UB - UnN

Ub = UA - UnN

Ub = UA - UB

Ub = UA - UC

Ub = UB + UnN

Göstәrilmiş sxemdә ikinci dolaqda induksiyalanan ehq nәyә bәrabәrdir?

Yalnız induktivlikdәn ibarәt dövrәdә gәrginlik vә cәrәyan arasında fazalar fәrqi nәyә bәrabәrdir?

Simmetrik üçfazlı dövrә üçün xәtt gәrginliklәri U=50V, xәtt cәrәyanları I=2A, qәbuledici üçün faza sürüşmәsi φ=30⁰ . Vattmetrlәrin ölçdüyü ümumi aktiv gücü tәyin etmәli.

P=150 Vt

P=200 Vt

P=100 Vt

P=50 Vt

P=250 Vt

Şәkildә göstәrilmiş simmetrik üçfazlı dövrә üçün xәtt gәrginliklәri vә cәrәyanları U=15V, I=4A, φ=60⁰ . Dövrәnin ümumi reaktiv gücü nә qәdәrdir?

Q=90 VAR

Q =60 VAR

Q =45 VAR

Q =30 VAR

Q =75 VAR

Hansı halda neytral naqildәn cәrәyan ( In ) keçmәz?

Zab = Zbc = Zca

Zab ≠ Zbc ≠ Zca

Zab ≤ Zbc ≤Zca

Zab ≈ Zbc ≈ Zca

Zab ≥ Zbc ≥ Zca

İki ardıcıl birlәşmiş qarşılıqlı induktiv rabitәli elementlәrin ümumi induktivliyi nәyә bәrabәrdir?

{"name":"", "url":"https://www.quiz-maker.com/QPREVIEW","txt":"Test your knowledge on electric power systems with our comprehensive quiz! This quiz covers various topics related to three-phase systems, circuits, and electrical measurements. Key features of the quiz: 30 challenging multiple-choice questions Assess your understanding of electrical concepts Perfect for students, teachers, and professionals in the field","img":"https:/images/course2.png"}
