Thermal and Electrical Measurement Quiz
Test your knowledge on thermal and electrical measurements with this comprehensive quiz! This assessment covers various topics, including heat transfer, electrical insulation, and the principles of infrared thermometry.
- Multiple choice questions to challenge your understanding
- Ideal for students and professionals in electrical engineering
- Enhance your knowledge of safety standards and practices
Transferul de energie termică între două corpuri aflate la temperaturi diferite se realizează:
Prin izolaţia termică între acele corpuri
prin convecţie, conducţie sau radiație
De la corpul rece la corpul cald
Numai prin suprafața de contact direct dintre corpuri
Temperatura unui contact electric depinde doar de:
Tensiunea de alimentare a circuitului din care face parte contactul
suprafața acelui contact
Puterea disipată pe acel contact
Curentul care trece prin acel contact
Transferul de energie termică între două corpuri se realizează:
prin izolația termică dintre corpuri
De la corpul cald la corpul rece
Prin izolația electrică dintre corpuri
De la corpul rece la corpul cald
La trecerea radiației termice printr-un mediu:
Dacă mediul este transparent, atunci transmisivitatea va depinde de distanța dintre corpul cald și corpul rece
Dacă mediul este opac, atunci transmisivitatea este maximă
Dacă fenomenul de reflexie este predominant, atunci fenomenul de emisivitate va fi foarte slab
Dacă mediul este transparent, atunci transmisivitatea nu va depinde de temperatura și umiditatea acestuia
Un rezistor de putere montat pe un cablu imprimat il poate incalzi prin:
Toate celelalte variante
Conducție prin intermediul aerului încălzit de rezistor
Radiație directă între corpul rezistorului și cablaj
Convecție prin intermediul terminalelor rezistorului
O temperatura mare, localizată doar pe un contact electric, poate indica:
O suprasarcină
Un curent mare care trece prin acel contact
Un contact imperfect, oxidat sau ruginit
O suprafață mare de contact
Unul din avantajele măsurării temperaturii în infraroșu este:
Precizia este mai bună decât la o măsurătoarea prin contact
Putem măsura temperatura la interiorul corpurilor
utilizatorul nu este afectat de obiectele fierbinți
Putem măsura temperatura corpurilor aflate la distanță foarte mare
Inspecţia unei instalații electrice cu ajutorul unei camere de termoviziune trebuie să se realizeze:
La o încărcare de cel puțin 40% din curentul maxim
la o încărcare de cel mult 10% ca să nu consumăm energie
La o încărcare de cel puțin 10% din curentul maxim
când instalația nu este alimentată
Radiația infraroșie are următoarele proprietăți:
Frecvența este mai mare decât cea a radiaţiei ultraviolete
Se propagă cu viteza luminii, chiar și în vid
Se propagă cu viteza de 300 m/s prin lichide și gaze
Lungimea de undă este mai mică decât cea a radiaţiei ultraviolete
Un termometru în infraroșu poate măsura de la distanță:
Radiația termică absorbită de un obiect
Temperatura unui obiect
Radiația termică transmisă printr-un obiect opac
Radiația termică emisă de un obiect
Cantitatea de căldură radiată de un corp negru:
Nu depinde de temperatură
Este invers proporțională cu temperatura
Depinde de emisivitatea materialului
Este direct proporțională cu σ (constanta Stefan-Boltzmann)
Conform standardului EN 61557, rezistența de izolație trebuie să fie:
> 1 GΩ
> 1 kΩ
< 4 Ω
> 1 MΩ
CAT reprezintă categoria de protecție la:
Supratensiuni pentru cablurile de rețea Ethernet
Supracurenți pentru siguranțele electrice
Supratensiuni pentru instrumentele de măsură
Supratensiuni pentru instalațiile electrice
Pentru a măsura tensiunea la tabloul de alimentare general al unei clădiri, situat la exteriorul acesteia, se recomandă utilizarea unui multimetru având categoria de protecție:
CAT I
CAT IV
CAT III
CAT II
Care parametri sunt specificați de standardul EN 61557 pentru testarea instalațiilor electrice:
Nesimetriile de tensiune și curent
Factorul total de distorsiuni armonice
Rezistenţa de dispersie a prizei de pământ
Componenta continuă a tensiunii de alimentare
Care din următorii parametri de calitate ai energiei electrice pot duce la defectarea echipamentelor:
Supratensiuni
Goluri
Flicker
întreruperi
Cu ce instrument de testare se măsoară rezistențele foarte mari (>1 MΩ) ?
Impedanțmetru
Miliohmmetru
Multimetru
Megaohmmetru
Cu ce tensiune de test se măsoară rezistenţa de izolaţie la instalația electrică de la un automobil alimentat la 12V?
12 V
50 V
24 V
500 V
Conform standardului EN 61557, rezistența prizei de pământ trebuie să fie:
De 1 kΩ pentru instalaţii de telecomunicaţii
< 4 Ω pentru instalații casnice
De 4 Ω pentru instalaţii casnice
< 1 MΩ pentru instalaţii industriale
În ce situaţie puterea activă diferă de puterea aparentă?
sarcina este RLC, cu XC = XL
Sarcina este inductivă sau capacitivă
Când se utilizează filtre de corecție (maximizare) a factorului de putere -
Sarcina este pur rezistivă
Pentru un sistem de alimentare trifazat și simetric:
circuitele electrice de pe fiecare fază sunt echilibrate ca număr de consumatori
Tensiunile pe fiecare fază sunt egale în amplitudine și defazate între ele cu 120˚
Tensiunile pe fiecare fază sunt egale în amplitudine și sunt defazate față de curenți cu 120˚
Curenții pe fiecare fază sunt egali în amplitudine și nedefazați între ei
Rezistența de izolație poate fi definită ca:
Rezistența electrică a izolației dintre două conductoare
Rezistența electrică a izolației unui conductor, de-a lungul acestuia
Rezistența izolației termice a unui conductor
Rezistența electrică a unui conductor de cupru, pe toată lungimea lui
Factorul de putere poate fi definit ca:
Raportul dintre puterea activă și puterea aparentă
Raportul dintre puterea maximă și puterea efectivă
Raportul dintre puterea activă și puterea reactivă
Sinusul unghiului de defazaj dintre tensiune și curent, pentru forme de undă sinusoidale
În ce situaţie puterea activă este egală cu puterea aparentă?
Când nu se utilizează filtre de corecție a factorului de putere
Sarcina este rezistiv-inductivă sau rezistiv-capacitivă
sarcina este RLC, cu XC = XL
Sarcina este pur reactivă
Un factor de putere scăzut reprezintă un indicator al:
Unei puteri reactive mici introdusă în rețea
Unei puteri mici consumată din rețea
Defazajului mic dintre fazorii de tensiune şi curent
Unei forme de undă pentru curent nesinusoidală, foarte distorsionată, cu un spectru larg de armonici
Factorul de putere poate fi definit ca:
Cosinusul unghiului de defazaj dintre tensiune și curent, pentru forme de undă sinusoidale
Raportul dintre puterea activă și puterea reactivă
Raportul dintre puterea maximă și puterea efectivă
Raportul dintre puterea reactivă și puterea aparentă
Pentru o rețea monofazată din România, armonica de ordinul 7 are frecvența de:
350 Hz
450 Hz
150 Hz
250 Hz
Pentru o rețea electrică trifazată din România, tensiunile fază-nul (tensiunea de fază) și tensiunile fază-fază (tensiunea de linie) sunt:
110 V și 230 V
220 V și 400 V
110 V și 220 V
230 V și 400 V
Care parametru reprezintă un indicator pentru calitatea energiei electrice?
Raportul semnal zgomot al tensiunii de alimentare
Amplitudinea și frecvența curentului de alimentare
Armonicele tensiunii de alimentare
Armonicele curentului consumat de un echipament
Care parametri sunt specificați de standardul EN 61557 pentru testarea instalațiilor electrice?
Rezistenţa de izolaţie
Jitterul
Factorul de putere
Armonicele
Factorul total de distorsiuni armonice (THD):
Este nul pentru o sarcină pur reactivă
Are sens și se măsoară doar pentru tensiune
Se calculează ca raportul dintre armonice și fundamentală
Se calculează ca raportul dintre componentele alternative și componenta continuă
Pentru o magistrală de date, diagrama ochi reprezintă:
O suprapunere a semnalelor asociate tuturor secvențelor diferite de 3 biți consecutivi
Un mod de legare a cablurilor magistralei
O reprezentare grafică a tranzițiilor unui semnal din starea High în starea Low
Totalitatea tranzițiilor din starea High în starea Low și viceversa, desfășurate în timp
Raportul Semnal Zgomot al unei magistrale de comunicați
Se poate calcula ca raportul din puterea semnalului de ieșire și puterea semnalului de intrare
Precizează cât de rapid se transmit datele
Caracterizează zgomotul aditiv care apare pe magistrală
Nu se poate măsura din diagrama ochi
În testarea unei magistrale de date, jitter-ul se definește ca:
O variație a raportului semnal zgomot la momentul de observare al unui bit
O variație în timp a timpilor de creștere sau descreștere ale semnalului -
O variație în timp a momentelor de trecere prin zero ale semnalului bipolar
O variație în frecvență a momentelor de trecere prin zero ale semnalului bipolar
Pentru testarea la nivel fizic a unei magistrale de date se măsoară unul din următorii parametri:
Tensiunea liniei de alimentare a dispozitivelor
Durata unui bit
Impedanța liniilor de date
Factorul de putere de supracreștere
Una din caracteristicile magistralei USB 2.0 este:
Se pot conecta maximum 127 de dispozitive în topologie stea
Viteza de transmisie a datelor este de 100 Mbps
Dispozitivele USB nu pot fi alimentate prin cablul USB de la gazdă
Distanța de conectare este de maxim 150 m
Care din următorii parametri ai unei semnal de pe o magistrală de date poate duce la defectarea unui echipament conectat la acea magistrală?
Durata unui bit
Tensiunea în starea High
Rata de bit
Timpul de creștere
Una din caracteristicile magistralei RS-232 este:
Nivelurile de tensiune sunt cuprinse intre ±3 V şi ±15 V
Codarea datelor este de tip Manchester
Este o magistrală de comunicație serială între mai multe echipamente
Viteză mare de transfer a datelor
USB este acronimul de la:
Universal System Bus
Universal Serial Bus
Unsynchronized Serial Bus
Universal Synchronous Bus
Testarea manuală a unei magistrale de date:
Este afectată de erori umane
Presupune măsurarea parametrilor semnalelor la nivelul fizic
Nu necesită echipamente foarte costisitoare, ci doar un osciloscop clasic cu o lățime de bandă suficientă
Se efectuează mai precis și mai rapid decât testarea automată
Una din caracteristicile magistralei Ethernet este:
Transmisia este full duplex: o pereche de fire pentru transmisie și o altă pereche de fire pentru recepție
Lungimea magistralei poate fi de zeci de metri, iar rata de transmisie este mai mică de 480 Mbps
Codare NRZ (Non Return to Zero): bitul 0 este o tensiune pozitivă, iar bitul 1 este o tensiune negativă
Codare Manchester: bitul 0 este o tranziție din High în Low, iar bitul 1 o tranziție din Low în High
Raportul Semnal Zgomot al unei magistrale de comunicații:
Este raportul dintre puterea semnalului transmis și puterea zgomotului de pe magistrală
Este raportul dintre puterea activă și puterea aparentă
Are sens și se măsoară doar pentru curent
Este raportul dintre puterea componentei fundamentale și puterea de pe armonici
Timpul de creștere pentru un semnal este definit ca:
Timpul necesar ca acel semnal să scadă de la 90% la 10% din valoarea maximă în regim stabilizat
Timpul dintre două eșantioane, al doilea de amplitudine mai mare decât primul
Timpul necesar ca acel semnal să crească de la zero la 90% din valoarea sa maximă
Timpul necesar ca semnalul să crească de la 10% la 90% din valoarea maximă în regim stabilizat
Rata de bit este:
Variația în timp a duratei unui bit
Direct proporțională cu durata unui bit
Numărul de biți transmiși în unitatea de timp
Viteza de propagare a biților pe magistrală
Emisivitatea unui material depinde de:
Temperatura materialului
Culoarea materialului
Tipul materialului
Tipul suprafetei materialului
Ce este priza de pamant la o instalatie electrica:
Priza de alimentare a unui consumator, nulul de protectie fiind conectat la pamant
Priza de alimentare cu energie de la un paratraznet
Priza de alimentare a unui consumator, bagata pe sub pamant
Mai multi electrozi bagati in pamant, prin care curentii de defect din instalatie se scurg la pamant
Pentru un intreruptor diferential, schema bloc de mai jos contine
1 - matrice de LED-uri, 3 - transformator de alimentare, 4 - intrerupator
1 - releu de alimentare, 3 - transformator de curent diferential, 4 - rezistenta de sarcina
1 - releu de alimentare, 3 - transformator de curent, 4 - buton de test
1 - releu de protectie supratensiuni, 2 - transformator de alimentare, 4 - buton de test
Un dispozitiv de protectie diferentiala (intreruptor diferential) are rol de protectie la
Curenti de suprasarcina care apar pe faza
Supratensiuni care apar pe magistrale de comunicatii diferential
Supratensiuni diferentiale intre faza si nul
Curenti de defect, care se scurg de la faza la impamantare
Testarea automata a unei magistrale de date
Necesita echipamente costisitoare, specializate, cu sau fara functii de decodare de protocol
Este afectata de erori umane
Presupune masurarea parametrilor semnalelor la nivelul aplicatie
Se efectueaza mai precis si mai lent decat la testarea manuala
Din perspectiva mentenantei predictive, masurarea temperaturii se face cu scopul de a
Afla puterea disipata de un calorifer electric
Identifica ventilatoarele de racire functionale, pentru a le opri si a obtine o economie de energie
Identifica contactele imperfecte si a le remedia din timp
Identifica daca echipamentul este alimentat
Cu ce instrument de testare se masoara rezistentele foarte mici (<1Ohm)
Megaohmmetru
Multimetru
Miliohmmetru
Impedantmetru

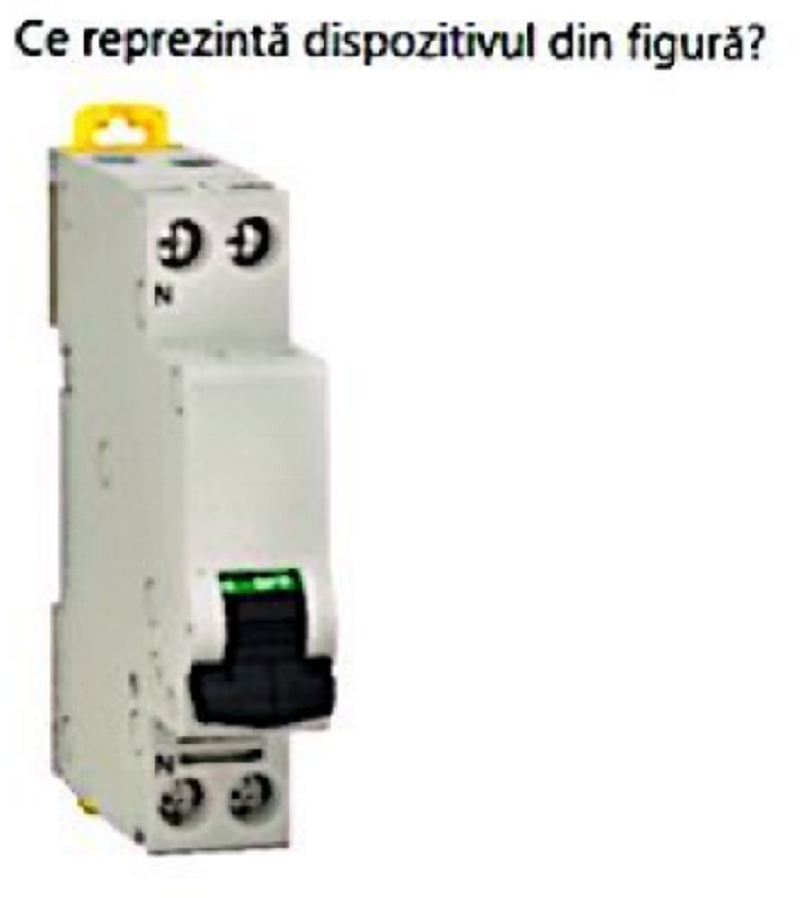

Intreruptor automat modular de tip 1P+N
Siguranta fuzibila
Intreruptor automat diferential
Intreruptor automat modular de tip 2P
Factorul de putere in regim deformat (forme de unda nesinusoidale) este raportul dintre
Puterea activa a fundamentalei si puterea aparenta a fundamentalei
Puterea activa a armonicelor (mai putin fundamentala) si puterea aparenta a armonicelor (mai putin fundamentala)
Puterea aparenta S si puterea activa P
Puterea activa P si puterea aparenta S
Care este rolul unui intreruptor automat modular intr-o instalatie electrica
Protectia la curenti de defect diferentiali
Protectia la supratensiuni pe linia de alimentare
Protectia la curenti mari de suprasarcina si scurtcircuit
Protectia la electrocutare in caz de defect al unui echipament
Rezistenta de izolatie poate fi definita ca
Rezistenta electrica a izolatiei unui conductor, de-a lungul acestuia
Rezistenta electrica a unui conductor de cupru, pe toata lungimea lui
Rezistenta electrica a izolatiei dintre doua conductoare
Rezistenta izolatiei termice a unui conductor
Protectia in instalatiile electrice nu consta in
Protectia la supratensiuni
Protectie impotriva socurilor electrice
Protectie la supracurenti de suprasarcina sau scurtcircuit
Protectie la influente electromagnetice
Corectia factorului de putere se realizeaza prin conectarea unui
Condensator in paralel cu sarcina inductiva
Condensator in paralel cu sarcina rezistiva
Condensator in serie cu sarcina rezistiva
Condensator in serie cu sarcina inductiva
Cand se produce electrocutarea?
Prin atignerea unui conductor de faza neizolat si a unui obiect metalic legat la pamantat (teava de apa)
Prin atingerea doar a unui conductor de faza neizolat
Prin atingerea simultana a conductoarelor de nul si impamantare
Prin atingerea unui conductor de faza izolat si a unui conductor de nul neizolat
O instalatie de paratrasnet are rolul de
Protectie a instalatiei electrice a unei cladiri la lovituri directe de trasnet
Protectie la supratensiuni generate de lovituri de trasnet pe liniile eletrice subterane
Generare in atmosfera a descarcarilor electrice
Permite scurgerea catre pamant a curentilor de defecte de izolatie dintr-o instalatie electrica
In ce situatii este afectata transmisia printr-o magistrala de date
Cablul magistralei este tras prin acelasi canal de cablu cu conductoarele instalatiei electrice
Cablul magistralei este trecut printr-o camera frigorifica, cu temperaturi negative
Cablul magistralei este tras ptrint-o teava metalica conectata la impamantare
Cablul magistralei este tras prin peretii metalici ai unei hale industriale
Raportul D:S la un termometru in infrarosu reprezinta raportul dintre
Distanta D de la care se poate masura un obiect cu diametrul S
Distanta D care se poate masura cu un senzor infrarosu de arie S
Diametrul D al ariei S a spotului masurat
Distanta D de la care se poate masura un obiect de arie S
Testarea periodica a unei instalatii electrice
Presupune masurarea rezistentei de izolatie inainte de punerea in functiune a instalatiei
Se realizeaza din perspectiva mentenantei reactive pentru instalatii din subsolul cladirilor
Se realizeaza mult mai des pentru instalatii din subsolul cladirilor sau de pe santiere de constructii
Presupune monitorizarea armonicelor si a factorului de umplere
O temperatură mare, distribuită uniform de-a lungul unui cablu electric, poate indica:
O suprasarcina
O izolație termică proastă a cablului
Un contact imperfect la unul din capetele cablului
O tensiune prea mare de alimentare
Pentru a afla valoarea reală a curentului din circuit, trebuie ca valoarea citită pe afișajul cleștelui să fie modificată astfel:
Scădem 10 A din valoarea citită
Nu modificăm valoarea măsurată de instrument
înmulțim valoarea citită cu 10
împarţim valoarea citită la 10
{"name":"TAEP_Partial", "url":"https://www.quiz-maker.com/QPREVIEW","txt":"Test your knowledge on thermal and electrical measurements with this comprehensive quiz! This assessment covers various topics, including heat transfer, electrical insulation, and the principles of infrared thermometry.Multiple choice questions to challenge your understandingIdeal for students and professionals in electrical engineeringEnhance your knowledge of safety standards and practices","img":"https:/images/course8.png"}
More Quizzes
Colocviu TAEP
7035163
TAEP
4221126
Quiz taep new
3015125
TAEP - ALL GRILE COLOCVIU PARTIAL FINAL PACK ULTIMATE - INVETI GRILELE ASTEA SI IEI MAXIM
14472452
COAIE
4623105
2009 Modul 2 Electromec Constantinescu FMC&FMM 4&5 [cod:305] + 04_IFAG_RO-MA(2012) [cod:842]
53260
PECS SESI
572896
TAEP colocviu 1
3618113
Refrigeration and Steam Turbine Quiz
914685
Partial lemne si pietre dupa copiii lui badea
4020274
04_IFAG_RO-CAN(2012) [cod:840] VARIANTA MARTOR-2 (86-172)
8643197
Final STF
3920132
