Electromechanical Systems Quiz

Test your knowledge on electromechanical systems with this comprehensive quiz designed for naval engineering enthusiasts. Dive into topics like electrical energy systems, generator operations, and the intricacies of automation in naval environments.

10 Multiple Choice Questions
Focus on practical application and theoretical knowledge
Ideal for students and professionals alike

10 Questions2 MinutesCreated by TestingWave524

1) Sistemul electroenergetic naval se compune din:

A ) sursele si comutatorii de energie electrica;

B ) surse de energie electrica,linii de transport si consumatorii de energie electrica;

C ) surse de energie electrica,linii de transport a energiei electrice,convertizori de energie electrica si tablouri de distributie;

D ) totalitatea consumatorilor de energie electrica de la bordul navei;

2) Centrala electrica a navei este formata din:

A ) surse de energie electrica;

B ) surse de energie electrica impreuna cu tabloul de distributie;

C ) surse de energie electrica, tabloul principal de distributie si tablourile secundare de distributie;

D ) sursele si reteaua electrica a navei;

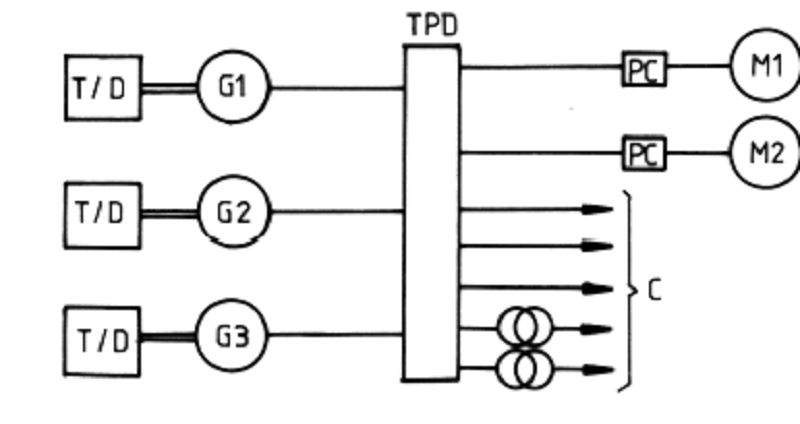

3) Schema electrica de structura din figura de mai jos corespunde:

A ) a unui SEN autonom;

B ) unui SEN cu preluarea partiala a puterii de la sistemul energetic

C ) unui SEN unitar;

D ) unui SEN mixt;

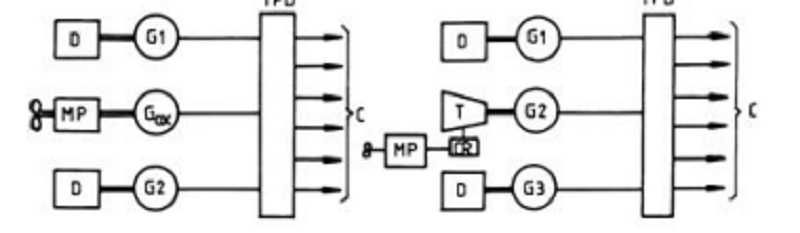

4) Schemele electrice de structura din figura de mai jos corespunde

A )unor SEN autonome;

B ) unor SEN cu preluarea partiala a puterii de la sistemul energetic;

C ) unor SEN unitare;

D ) unor SEN mixte.

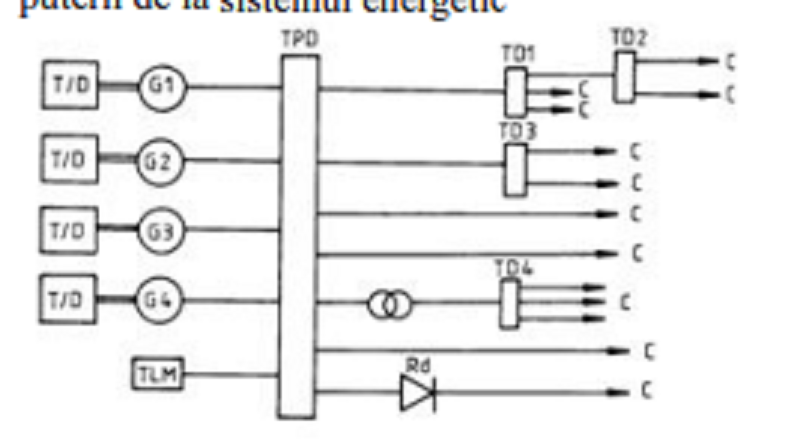

5) Schema electrica de structura din figura de mai jos corespunde:

A ) unor SEN autonome;

B ) unor SEN cu preluarea partiala a puterii de la sistemul energetic;

C ) unor SEN unitare;

D ) unor SEN mixte;

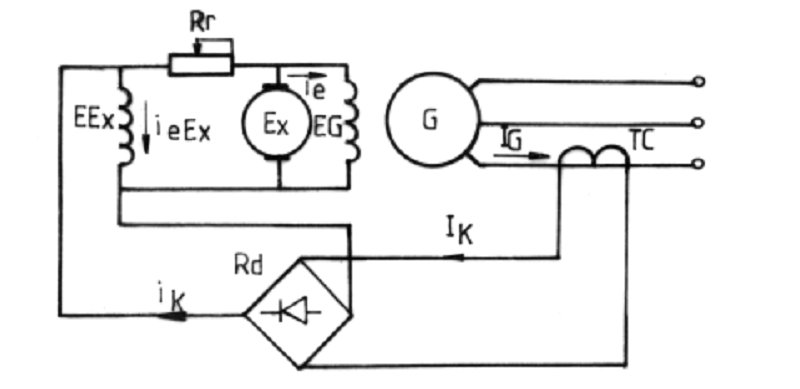

6) In schema de principiu a compundarii curentului generatorului sincron, reprezentata mai jos, principalele elemente componente sunt:

A ) generatorul sincron, motorul de curent continuu cu excitatie derivatie, redresorul comandat, transformatorul de curent, rezistenta de reglaj;

B ) generatorul sincron, excitatrice,redresor necomandat, transformator de curent, rezistenta de sarcina a excitatricei;

C ) generatorul sincron, generator de curent continuu cu excitatie derivatie, redresor necomandat, transformator de curent, rezistenta de reglaj;

D ) generatorul sincron, excitatrice,transformator de tensiune, redresor de alimentare a indusului excitatricei, rezistenta de pornire;

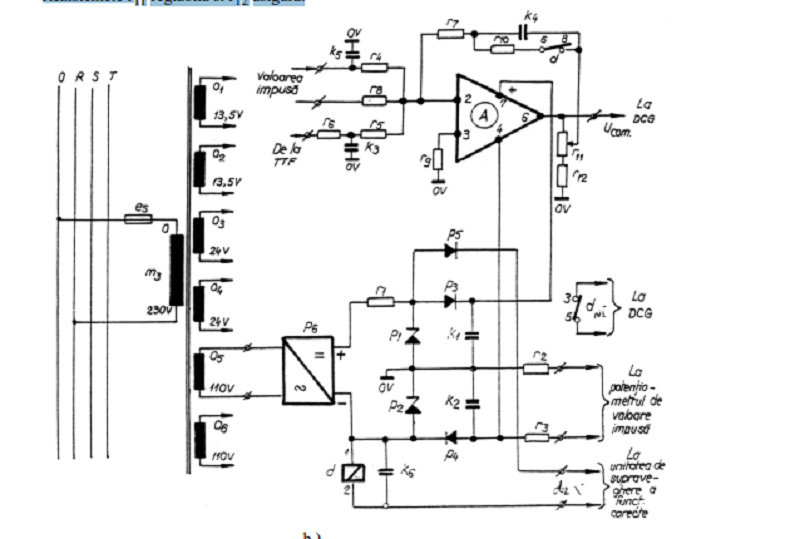

7) In figura de mai jos se reda schema regulatorului automat de la echipamentul static naval (ESEN). Rezistentele r11 reglabila si r12 asigura:

A ) modificarea coeficientului de amplificare al regulatorului automat prin modificarea tensiunii de reactie;

B ) modificarea parametrilor de acordare a regulatorului automat;

C ) modificarea rezistentei de iesire a amplificatorului;

D ) compensarea variatiei parametrilor dispozitivelor electronice cu temperatura;

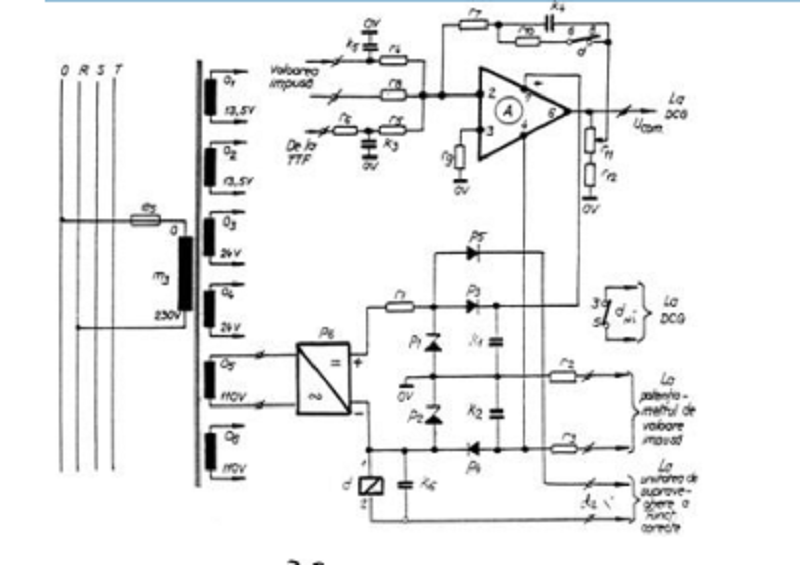

8) In figura de mai jos se reda schema regulatorului automat de la echipamentul static naval (ESEN). Cand contactul (6-8) al releului d, din circuitul reactiei operationale este deschis regulatorul este de tip:

A ) proportional (P);

b ) proportional - integrator (PI);

C ) proportional integrator - derivativ (PID);

D ) integrator (I).

9) Reteaua electrica a navei contine:

A ) linii de transport a energiei electrice;

B ) linii de transport a energiei electrice impreuna cu tablourile de distributie;

C ) cabluri navale si bare conductoare pentru transportul energiei electrice;

D ) totalitatea consumatorilor de energie electrica;

10) Abaterea permanenta admisa a tensiunii sistemului electroenergetic naval,conform RNR,este:

A ) ΔU=±10%;

B ) ΔU=±5%;

C )ΔU=±20%;

D )ΔU=±1%
