Automatica Sistemelor de Reglare
Automatica Sistemelor de Reglare
Test your knowledge on automatic control systems with this comprehensive quiz! Designed for students, professionals, and enthusiasts alike, this quiz will challenge your understanding of key concepts and practical applications in the field of automation.
Key topics covered include:
- Sisteme de reglare automate
- Reglarea turbinei si condensatoarelor
- Conducerea sistemului energetic national
- Procesele de ardere in cazane
Sistemele de reglare automata sunt:
Sisteme de reglare automata cu referinta variabila
Sisteme de reglare automata cu referinta fixa
Dintre schemele folosite in automatica care sunt următoarele tipuri de scheme de montare:
Scheme tehnologice cu automatizari
Scheme sau tabele de conexiuni interioare
Planuri de montare
Diagrame functionale
Scheme bloc
Scheme sau tabele de conexiuni exterioare
Care sunt marimea reglata si cea de executie pentru sistemul de reglare al turbinei?
Parametru reglat turatia turbinei
Param reglat presiunea aburului
Param reglat tensiunea la generator
Marime de executie curentul de excitatie
Marime de executie debitul de abur admis in turbina
Marime de executie debitul de abur prin statia de reducere racire
Semnalul de caldura este un semnal suplimentar al RST – regulator de sarcina termica care este egal cu suma dintre debitul de abur al cazanului si derivate presiunii in tambur.
True
False
Semnalul de intensitate al focului este un semnal suplimentare al RSTregulator de sarcina termica care este egal cu suma dintre debitul de abur al cazanului derivate presiunii in tambur.
True
False
La reglarea automata a condensatorului sa se precizeze marimea de executie si parametru reglat
Marimea de executie este debitul de abur introdus in condensator
Marimea de executie este debitul de apa de adaos/debitul de apa recirculate
Param reglat temp condensatului in condensator
Parametru reglat nivelul de condensat in condensator
La reglarea automata a preincalzitoarelor de inalta presiune PIP sa se precizeze marimea de executie si parametrul reglat:
Marimea de executie este debitul de abur introdus
Marimea de executie este debitul de condensat evacuat
Param reglat nivelul de condensat in preincalzitor
Param reglat presiunea in preincalzitor
Conducerea sistemului energetic national (SEN) prin prisma teoriei sistemelor este un system de conducere ierarhizat. Astfel nivele de conducere in SEN in ordinea cresterii gradului si importantei decizii sunt: DEL, DET, DEC.
True
False

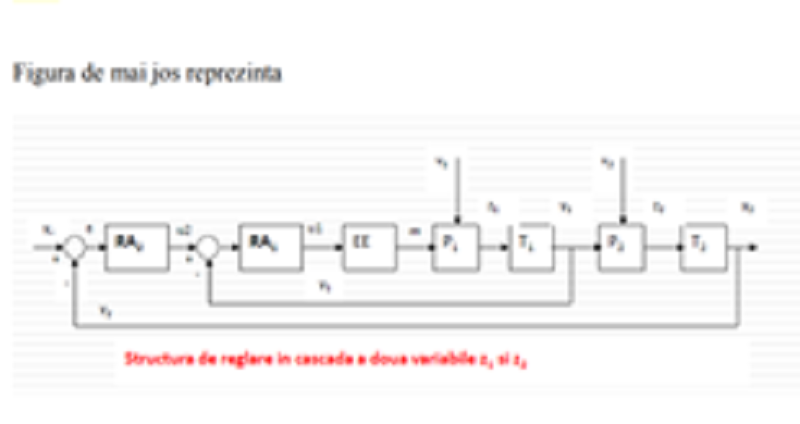

Figura de mai jos reprezinta
Sistem de reglare automata in cascada
Sistem de reglare automata dupa perturbatie
Sistem de reglare automata combinat(reglare dupa referinta si perturbatie)
Sistem de reglare automata dupa referinta
Cerintele impuse automatizarilor dintr-o centrala termoelectrica pot fi rezolvate prin intermediul unei sau mai multor sisteme de reglare automata. De exemplu, puterea active generate trebuie sa fie in permanenta egala cu cea ceruta de consummatori. Cum se realizeaza această conditie la nivelul sistemelor de reglare a centralei electrice?
Aceasta conditie se realizeaza luand ca parametru reglat turatia turbine, iar ca marime de executie debitul de abur admis in turbina (circuitul SRAV).
Aceasta conditie se realizeaza prin sistemul de reglare automata a tensiunii la generatoare (SRAT). Se masoara tensiunea la bornele generatorului comandandu-se excitatia generatorului sincron
La reglarea automata a temperaturii aburului supraincalzit procesul supus automatizarii este constituit practice din supraincalzitorul de abur (SI), iar marimea reglata este temperature aburului la iesirea din supraincalzitor. Care este marimea de executie?
Debitul apei de injectie
Debitul de abur
Temp aburului la iesirea din prima treapta a supraincalzitorului
Care sunt marimile reglate reglate in cazul sistemelor de reglare ale procesului de ardere la cazanele cu circulatie naturala:
Raportul aer combustibil (reglarea combustiei)
Depresiunea in focar (reglarea debitului de gaze de ardere)
Presiunea aburului (reglarea sarcinii)
Sistemele energetice sunt caracterizate de un grad de statism. Sistemele astatice sunt sisteme:
Cu legi de reglare PI sau PID
Cu eroare stationara
Cu legi de reglare P sau PD
Fara eroare stationara

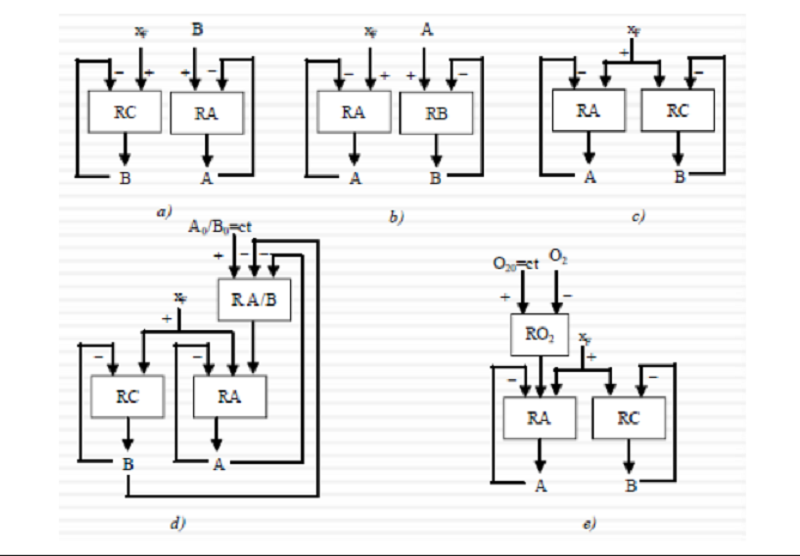

O combustie buna a procesului de ardere in cazan….. Care dintre următoarele figuri sunt scheme principale de reglare indirecta a raportului aer-combustibil?
Schema a
Schema b
Schema c
Schema d
Generatorul de abur dintr-o centrala nucleara (CNE) cu doua circuite are o automatica similara cu a unui cazan de abur cu tambur dintr-o termocentrala.
True
False
