Electrical System Protection Quiz

Test your knowledge on electrical system protection devices and regulations through this comprehensive quiz. Designed for students and professionals alike, this quiz covers key concepts, definitions, and operational principles related to RAR, RATT, and various electrical systems.

Prepare yourself for:

Multiple choice questions
A broad range of topics
Understanding of electrical standards

25 Questions6 MinutesCreated by WiringWizard237

Un ciclu de RAR cuprinde

Totalitatea operatiilor cuprinse intre declansarea si reanclasarea intreruptorului comanda D-I-R

Timpul necesar pentru executia declansarii comandate a unui intreruptor

Timpul necesar pentru deionizarea canalului de arc electric

La un RATT, blocul de temporizare este justificat pentru

A creste siguranta in functionare RATT

A nu actiona comutatorul cu ploturi la defecte pasagere

A se da posibilitatea de formare a marimii de comanda

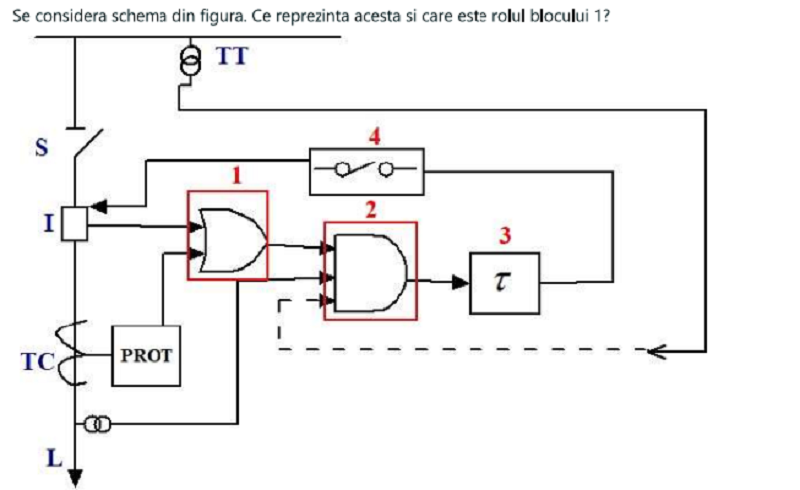

Schema de principiu pentru RAR, 1=bloc de pornire

Schema de principiu pentru RAR, 1=bloc de control

Schema de principiu pentru AAAR, 1=bloc de pornire

Anclasarea automata a rezervei de linie se foloseste pentru

Anclansarea automata a liniei dupa conectarea acesteia in urma unui scurcircuit

Anclansarea automata a unui noi circuit de alimentare atunci candse pierde alimentarea de la circuitul principal

Anclansarea automata a unui al doilea transformator la depasirea incarcarii economice a primului

Se considera intr-o statie electrica un dispozitiv DAS-f cu 2 trepte de frecventa: treapta 1:49.5 Hz si treapta 2:49 Hz in care sunt conectate 3 linii electrice. Daca releele d minima frecventa sesizeaza o frecventa de 49.5 Hz, iar cheile de comanda se gasesc pentru linia 1 pe treapta 2 de frecventa, iar pe liniile 2 si 3 pe treapta 1 de frecventa, ce linii vor fi deconectate?

Liniile 1, 2 si 3

Liniile 2 si 3

Linia 1

Frecventa masurata de valoarea mai mare decat 50 Hz reprezinta

O productie instantanee mai mare decat consumul

O productie instantanee mai mica decat consumul

O masurare la un nivel de tensiune mai mic

Frecventa masurata de valoarea mai mica decat 50 Hz reprezinta

O masurare la un nivel de tensiune mai mic

O productie instantanee mai mica decat consumul

O productie instantanee mai mare decat consumul

Efectul dominant (perturbator) asupra nivelului de tensiune pe o linie electrica il are

Circulatia de putere reactiva

Circulatia de putere activa

Reglarea automata a vitezei turbinelor de antrenare se face prin

Variatia debitului de agent motor la masina primara de antrenare

Variatia curentul de excitatie al generatorului antrenat de turbina

Obtinerea unei franari a agregatului, prin contraexcitare comandata de regulatorul automat de tensiune

Un sistem AAR (Anclansare automata a alimentarii de rezerva) prezintă în structura sa un bloc de temporizare deoarece:

Constructiv nu se poate obține tAAR =0

Este necesar pentru dezionizarea canalului pe care a apărut scurtcircuitul

Se asigură o sincronizare internă dispozitivului de AAR

Pentru un dispozitiv RAR, Reanclanşarea trebuie să aibă loc la declanşarea întrerupătorului provocată de deconectarea normală, locala

True

False

Elementul de temporizare care asigura “pauza de RAR” sau (“tRAR”)trebuie sa fie:

Egal cu timpul schemei RAR

Mai mare decat timpul de dezionizare al canalului (spatiului) in care apare arcul electric in locul defectului

Egal cu timpul de anclansare al intreruptorului

Disparitia tensiunii la bornele de iesire a unui generator sincron este suficient de a fi sesizata de un singur releu de minima tensiune

True

False

Se considera intr-o statie electrica un dispozitiv DAS-f cu 2 trepte de frecventa: treapta 1:49.5 Hz si treapta 2: 49 Hz in care sunt conectate 3 linii electrice. Daca releele de minima frecventa sesizeaza o frecventa de 49.5 Hz, iar cheile de comanda se gasesc pentru linia 1 pe treapta 2 de frecventa, iar pe liniile 2 si 3 pe treapta 1 de frecventa, ce linii vor fi deconectate (in total)??

Linia 1

Liniile 1, 2 si 3

Liniile 2 si 3

Tensiunea este un parametru global care are aceeasi valoare la nivelul Sistemului electroenergetic national.

True

False

Reglarea tensiunii la transformator se realizeaza prin

Conectarea automata a a unor rezistente aditionale in serie cu infasurarea secundara

Modificarea prizelor transformatorului

Modificarea conexiunii infasurarilor transformatorului reglat;

Disparitia tensiunii la bornele de iesire a unui generator sincron este suficient de a fi sesizata de un singur releu de minima tensiune

True

False

Elementul de temporizare care asigura “pauza de RAR” sau (“tRAR”)trebuie sa fie:

Egal cu timpul schemei RAR

Egal cu timpul de anclansare al intreruptorului

Mai mare decat timpul de dezionizare al canalului (spatiului) in care apare arcul electric in locul defectului

Controlul sincronismului se aplica in cazul Renclansarii Automate Rapide pentru:

liniile cu alimentare bilaterale si cele paralele (cu dublu circuit);

Liniile electrice aeriene cu doua intreruptoare pe circuit

Liniile radiale (cu alimentare unilaterala);
