Hydraulic Coupling Mastery Quiz

Test your knowledge of hydraulic couplings with our comprehensive quiz consisting of 24 challenging questions. Whether you're a student, a teacher, or simply someone interested in the intricacies of hydraulic systems, this quiz is designed to enhance your understanding and expertise.

  • 24 detailed questions on hydraulic couplings
  • Multiple choice answers to challenge your knowledge
  • Suitable for learners and professionals alike
24 Questions6 MinutesCreated by DrivingGear72
Rolul camerei de întârziere, cu care poate fi prevăzut un cuplaj hidraulic, este de
A limita temperatura de lucru a cuplajului prin transmiterea mai bună a căldurii în exterior.
A permite modificarea raportului de transmitere.
A diminua momentul preluat de cuplaj în faza de demaraj.
A limita turația secundarului și puterea transmisă.
Momentul furnizat de un cuplaj hidraulic este proporțional cu diametrul caracteristic al cuplajului, D, la puterea
1
5
3
2
La turație constantă a primarului unui cuplaj hidraulic,n1=ct , puterea secundarului cuplajului în funcție de turația secundarului,PA(n11)
Este constantă.
Crește monoton, ajungând la valoarea maximă când .n11=n1
Crește în zona turațiilor scăzute, atinge o valoare maximă și apoi scade până la zero când n11=n1
Scade monoton, ajungând la valoare nulă când n11=n1
La turație constantă a primarului unui cuplaj hidraulic,n1=ct , momentul cuplajului în funcție de turația secundarului, M(n11)
Este constant.
Crește monoton, ajungând la valoarea maximă când .n11=n1
Crește monoton, ajungând la valoarea maximă la turația n11 corespunzătoare raportului de transmitere nominal și apoi scade până la zero când .n11=n1
Scade monoton, ajungând la valoare nulă când n11=n1.
La turație constantă a primarului unui cuplaj hidraulic, n1=ct, randamentul cuplajului în funcție de turația secundarului, eta(n11),
Scade monoton, ajungând la valoare nulă când .n11=n1
Crește în zona turațiilor scăzute, atinge o valoare maximă și apoi scade până la zero când . n11=n1
Este constant.
Crește monoton, ajungând la valoarea maximă când n11=n1 .
La turație constantă a primarului unui cuplaj hidraulic, nI = const. , puterea primarului cuplajului în funcție de turația secundarului, PM (nII ),
Este constantă.
Crește monoton, ajungând la valoarea maximă la turația \(n_{II}\) corespunzătoare raportului de transmitere nominal și apoi scade până la zero când \(n_{II} = n_I\).
Scade monoton, ajungând la valoare nulă când \(n_{II} = n_I\).
Crește monoton, ajungând la valoarea maximă când \(n_{II} = n_I\).
Debitul unui cuplaj hidraulic este proporțional cu diametrul caracteristic al cuplajului, \(D\), la puterea
5
1
2
3
La alegerea unui cuplaj hidraulic, dacă motorul este electric asincron, curba de alunecare \(s = 100\%\) a cuplajului trebuie să intersecteze caracteristica de moment a motorului
Cât mai aproape de punctul corespunzător turației maxime a motorului.
La stânga porțiunii de moment maxim al motorului.
în dreptul porțiunii de moment maxim al motorului sau puțin mai la dreapta.
Cât mai aproape de punctul corespunzător momentului nominal al motorului.
Debitul furnizat de un cuplaj hidraulic este proporțional cu turația rotorului primar al cuplajului, \(n_I\), la puterea
2
1
3
5
Soluția constructivă de cuplaj hidraulic la care rotorul primar și carcasa formează un singur corp are rolul de
A asigura o transmitere mai bună a căldurii în exterior.
A reduce momentul de demaraj al cuplajului.
A reduce gabaritul și greutatea cuplajului.
A reduce timpul de demaraj al cuplajului.
La scăderea gradului de umplere a unui cuplaj hidraulic, momentul acestuia
Rămâne constant.
Scade sau crește în funcție de varianta constructivă a cuplajului.
Scade.
Crește.

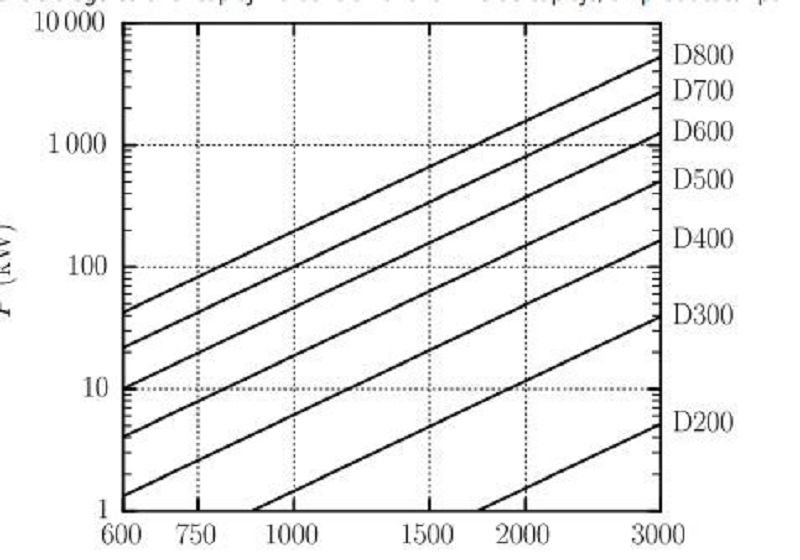

Dacă se dorește transmiterea unei puteri de 100 kW la turația de 1500 rot/min, trebuie ales cuplajul cu diametrul de
800
700
500
600
Dacă se dorește transmiterea unei puteri de 100 kW la turația de 3000 rot/min, trebuie ales cuplajul cu diametrul de
400
300
600
500
Debitul unui cuplaj hidraulic corespunde intersecției dintre
Caracteristica secundarului și caracteristica mașinii antrenate.
Caracteristica primarului și caracteristica secundarului.
Caracterisitica motorului de antrenare și caracteristica mașinii antrenate.
Caracteristica motorului de antrenare și caracteristica primarului.
Soluția constructivă de cuplaj hidraulic cu rotor secundar având o extindere radială mai mare decât rotorul primar are rolul de
A limita temperatura de lucru a cuplajului prin transmiterea mai bună a căldurii în exterior.
A permite modificarea raportului de transmitere.
A limita turația secundarului și puterea transmisă.
A diminua momentul de demaraj.
La alegerea unui cuplaj hidraulic, este indicat ca motorul, dacă este termic, să aibă momentul maxim
între regimurile de alunecare s=100 si s=5 ale cuplajului.
în regimul de alunecare s=100 al cuplajului.
A stânga regimului de alunecare s=100 al cuplajului.
în regimul de alunecare s=5 al cuplajului.
Gradul de umplere al unui cuplaj hidraulic se defineste ca rap dintre
Vol de lichid din cuplaj si vol max al cuplajului
Vol de lichid din rotorul sec si vol max al cuplajului
Vol de lichid din cuplaj si vol de lichid coresp randamentului optim al cuplajului la puterea nominala
Vol de lichid coresp randamentului optim la puterea nominala si vol max al cuplajului
100 kw la 2000 rot/min diametrul este de
600
500
700
400
La alegerea unui cuplaj hidraulic daca motorul este electric asincron curba de alunecare s=5 a cuplajului este recomandat sa intersect caracteristica de moment a motorului
Cat mai aproape de pct coresp mom nominal al motorului
Cat mai aprape de pct coresp turatiei max a motorului
In dreptul portiunii de mom max al motorului sau putin mai la dreapta
La stanga portiunii de mom max al motorului
Puterea furnizată de un cuplaj hidraulic este proporțională cu diametrul caracteristic al cuplajului, , la puterea
5
3
2
1
La turatie constanta a primarului unui cuplaj hidraulic n1=ct mom cuplajului in fct de turatia sec M(n11)
Este ct
Scade monoton ajungand la val nula cand n11=n1
Creste monoton ajungand la val max la turatia n11 coresp rap de transmitere nominal si apoi scade pana la zero cand n11=n1
Creste monoton ajungand la val max cand n11=n1
La alegerea unui cuplaj hidraulic daca motorul este electric asincron curba de alunecare s=100 a cuplajului trebuie sa intersecteze caracteristica de moment a motorului
Cat mai aproape de pct coresp mom nominal al motorului
La stanga portiunii de mom max al motorului
Cat mai aproape de pct coresp turatiei max a motorului
In dreptul portiunii de mom max al motorului sau putin mai la dreapta
Curbele caracteristice adimensionale ale unui cuplaj hidraulic cuprind, de regulă, curbele următoare (cu – I raportul de transmitere, – lamda coeficientul de moment, – h gradul de umplere, – eta randamentul cuplajului)
Eta=eta(i), lamda=lamda(i)
Sa ti-o
Suga
Taicatuuuuuu
Debitul unui cuplaj hidraulic este prop cu gradul de umplere al cuplajului h la puterea
2
1
3
5
