Colocviu EII
Colocviu EII: Testare Avansată
Evaluarea cunoștințelor tale în domeniul electronicii și ingineriei electrice începe aici! Acest quiz cuprinde întrebări variate legate de circuitele electrice, redresorii, filtrele de tensiune și analizele Fourier.
Pregătește-te să-ți testezi abilitățile și să înveți lucruri noi! Iată ce vei găsi:
- Întrebări diverse pentru toate nivelurile de cunoștințe
- Data și informații relevante
- Un mod interactiv de a-ți evalua abilitățile
Aria de functionare sigura variază cu:
temperatura mediului ambiant
frecvenţa de comutaţie
Nu variază
temperatura mediului ambiant şi frecvenţa de comutaţie
ÃŽn fig. 13 controlul comutării în conducţie este realizat de componentele:
RB1 , RB2 , Cb
RB1 , RB2
RB2 , Cb
RB2 , Cb , Das
În fig.13 etajul din stânga bornei Ucom este un:
Circuit basculant bistabil
Circuit basculant monostabil
Circuit basculant astabil
Oscilator armonic
ÃŽn fig.13, componentele ce alcătuiesc etajul de control antisaturaţie sunt:
D1 , D2 , D3 , Das
D1 , D2 , D3
D1 , D2
Das
ÃŽn fig.2 impulsul de comandă ce amorsează tiristoarele redresorului semicomandat este:
Primul
Al doilea
Al treilea
Toate
ÃŽn fig.3 filtrul curentului redresat este reprezentat prin:
C1
L1
L1 si C1
R23 si C3
ÃŽn fig.3 filtrul mărimilor de ieşire redresate este reprezentat prin:
L1
C1
L1 si C1
R17, L1 si C1
ÃŽn fig.3 filtrul tensiunii redresate este reprezentat prin:
C1
C2
C3
C4
ÃŽn fig.3, T5 şi T6 sunt:
TEC-MOS
TEC-J
TUJ
TEC
ÃŽn fig.5, când comutatorul K este închis analiza variatorului c.a.Â-c.a. Se face pentru sarcină:
R
R-L
L
Rl-ÂL
ÃŽn fig.5, componentele Rcom şi Vcom au rolul:
Comandă tiristorul
alimentează contactorul static
alimentează diodele
testează funcţionarea circuitului
ÃŽn fig.5, intervalul tf corespunde unui TBP:
Blocat
Saturat
în comutaţie ON
în comutaţie OFF
ÃŽn fig.5, intervalul tr corespunde unui TBP:
Blocat
Saturat
în comutaţie ON
în comutaţie OFF
ÃŽn fig.5, intervalul ts corespunde unui TBP:
Blocat
Saturat
în comutaţie ON
în comutaţie OFF

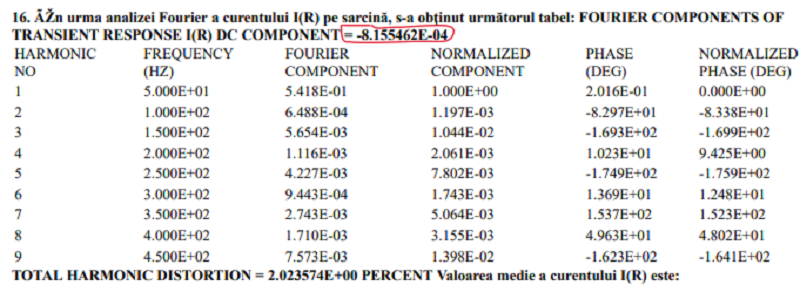

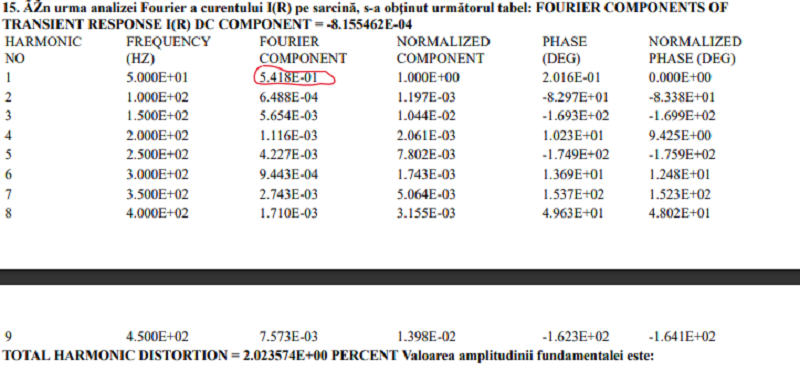

ÃŽn urma analizei Fourier a curentului I(R) pe sarcină, sa obÅ£inut următorul tabel: FOURIER COMPONENTS OF TRANSIENT RESPONSE I(R) DC COMPONENT = 8.155462E04 TOTAL HARMONIC DISTORTION = 2.023574E+00 PERCENT Valoarea amplitudinii fundamentalei este:
1A
0,5418A
-Â8,155462EÂ04A
2,023574A
ÃŽn urma analizei Fourier a curentului I(R) pe sarcină, sa obÅ£inut următorul tabel: FOURIER COMPONENTS OF TRANSIENT RESPONSE I(R) DC COMPONENT = 8.155462E04 TOTAL HARMONIC DISTORTION = 2.023574E+00 PERCENT Valoarea medie a curentului I(R) este:
Â-0,8155462mA
5,418EÂ01A
7,573mA
1A
ÃŽn urma analizei Fourier a curentului I(R) pe sarcină, sa obÅ£inut următorul tabel: FOURIER COMPONENTS OF TRANSIENT RESPONSE I(R) DC COMPONENT = 8.155462E04 TOTAL HARMONIC DISTORTION = 2.023574E+00 PERCENT Valoarea normata a amplitudinii fundamentalei este:
-Â8,155462EÂ04
0,1
1
5,418EÂ04

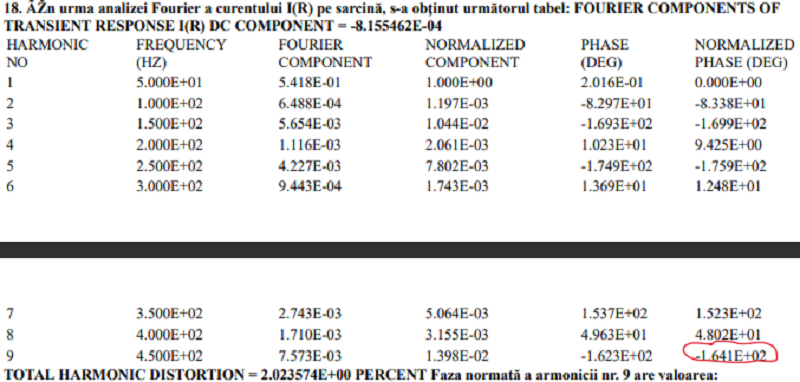

ÃŽn urma analizei Fourier a curentului I(R) pe sarcină, sa obÅ£inut următorul tabel: FOURIER COMPONENTS OF TRANSIENT RESPONSE I(R) DC COMPONENT = 8.155462E04 TOTAL HARMONIC DISTORTION = 2.023574E+00 PERCENT Faza normată a armonicii nr. 9 are valoarea:
-Â1,623E+02
Â-1,641E+02
1,398EÂ02
7,573EÂ03
Care afirmaţie este corectă?
Străpungerea primară este distructivă şi străpungerea secundară este distructivă
Străpungerea primară nu este distructivă şi străpungerea secundară este distructivă
Străpungerea primară este distructivă şi străpungerea secundară nu este distructivă
Străpungerea primară nu este distructivă şi străpungerea secundară nu este distructivă
Care dintre următoarele curbe ale AFS are caracter probabilistic?
ICM
UCEM
PdMAX
Străpungerea secundară
Ce valoare are unghiul de fază al sarcinii pentru fig.5 în cazul sarcinii RÂL?
46°
30°
45°
90°
Cicloconvertorul este un convertor c.a.-Âc.a. La care se poate modifica:
amplitudinea
Frecvenţa
Numărul de faze
Toate
Circuitul din figura de mai jos este un:
Redresor monofazat bialternanta necomandat
Redresor monofazat monoalternanta necomandat
Redresor binofazat bialternanta comandat
redresor monofazat bialternanta comandat

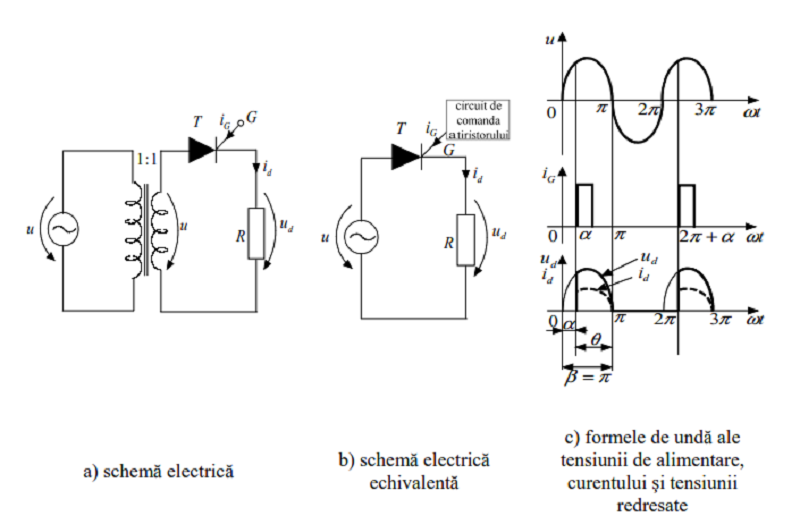

Circuitul din figura de mai jos este un:
Redresor monofazat monoalternanta necomandat
Redresor monofazat monoalternanta comandat
Redresor monofazat bialternanta semicomandat
Redresor bifazat bialternanta semicomandat

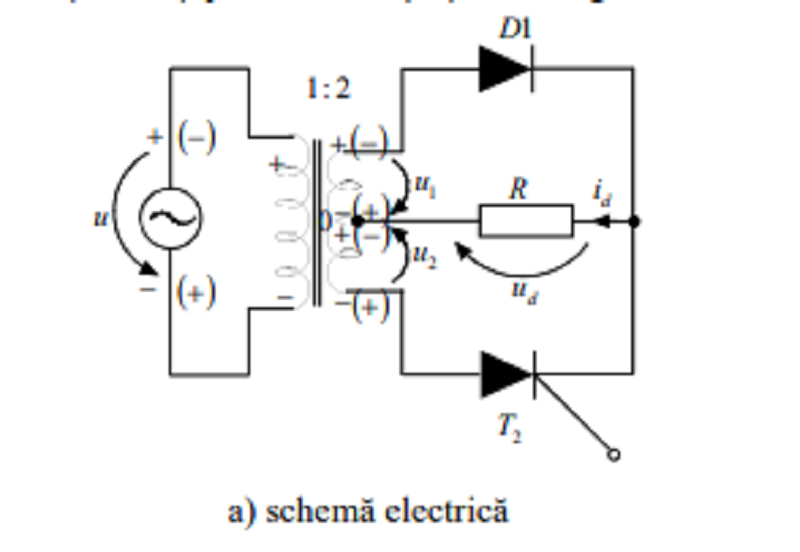

Circuitul din figura de mai jos este un:
Redresor monofazat bialternanta semicomandat
. Redresor monofazat bialternanta comandat
Redresor bifazat bialternanta semicomandat
Redresor bifazat bialternanta comandat

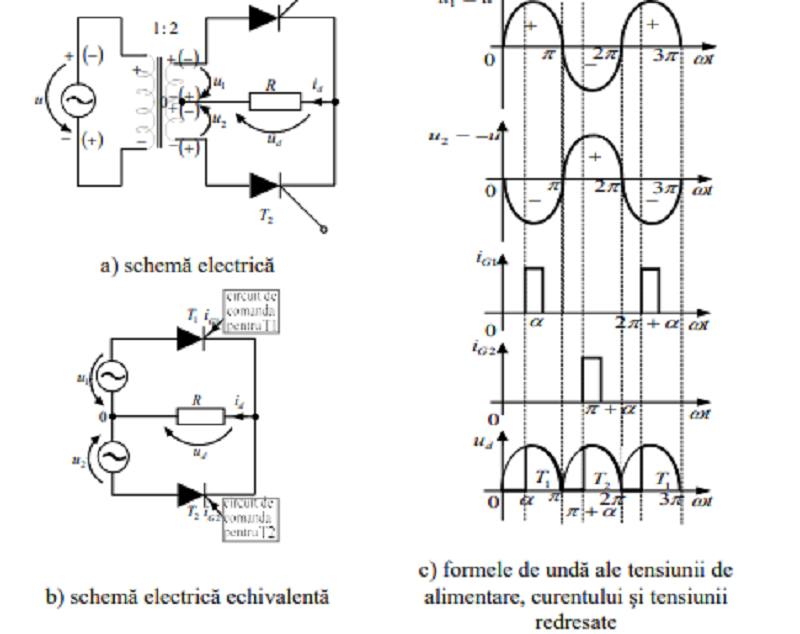

Circuitul din figura de mai jos este un:
Redresor monofazat bialternanta necomandat
Redresor bifazat bialternanta semicomandat
Redresor bifazat bialternanta comandat
Redresor monofazat monoalternanta semicomandat

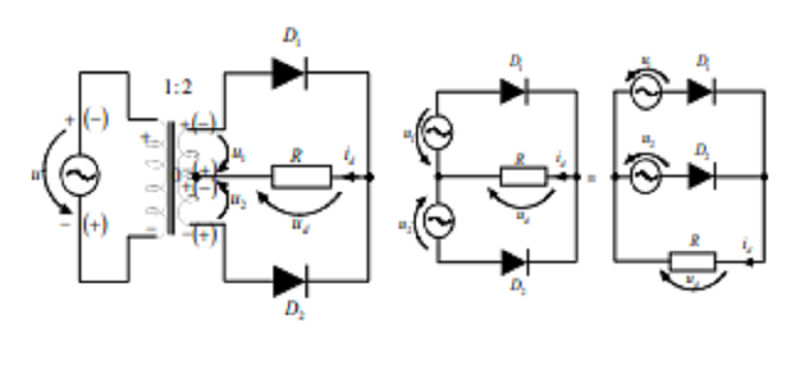

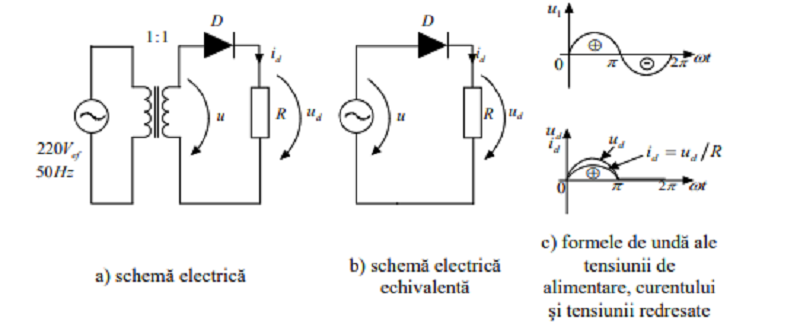

Circuitul din figura de mai jos este un:
Redresor bifazat bialternanta necomandat
Redresor monofazat bialternanta necomandat
Redresor monofazat monoalternanta necomandat
redresor monofazat bialternanta comandat
Controlul antisaturaţie are rolul de a:
reduce td
Reduce tr
Reduce ts
Reduce tf
Controlul comutării ON se realizează prin:
Reducerea curentului injectat în bază
. Reducerea lui ts
Reducerea lui tf
Aplicarea unui curent de bază iniţial mai mare
Dintre toţi parametrii de impuls, definiţi pentru un TBP, cel mai mic (neglijabil) este:
Tr
Td
Tf
Ts
Dioda din schema electrică echivalentă a unui TUJ modelează:
Procesul de comutaţie ON
Procesul de comutaţie OFF
Structura sa internă
Tensiunea uEB1 a TUJÂului
Dioda DZ1 din fig.4 are rol de:
Alimentarea ORÂ-TUJ
Limitator al tensiunii de alimentare a ORÂ-TUJ
Referinţă de tensiune a ORÂ-TUJ
Protecţie la supratensiunile accidentale a XTUJ5
Dioda DZ3 din fig.4 are rol de:
referinţă de tensiune a etajului diferenţial
limitator al tensiunii din baza tranzistorului T2
Stabilizator al tensiunii din baza tranzistorului T2
Protecţie la supratensiune a tranzistorului T2
Durata impulsului de comandă a unui TBP se măsoară:
între cele 2 valori successive de 0,9IBM
între cele 2 valori successive de 0,9ICM
între 0,1IBM şi 0,9IBM
între 0,1IBM şi 0,9ICM
Fenomenul de străpungere secundară se manifestă prin:
Multiplicarea în avalanşă a purtătorilor de sarcină
Depăşirea ICM
Topirea locală a TBP
Depăşirea PdM
Forma de undă la ieÅŸirea unui ORÂ-TUJ este:
Sinusoidală
Impulsuri dreptunghiulare
Impulsuri exponenţiale
triunghiulară
Instrucţiunea .PROBE are rolul:
De a genera fişierul de date fişierul de date necesar trasării graficelor
De a genera fişierul de date fişierul de ieşire necesar trasării graficelor
De a genera fişierul de date fişierul de intrare necesar trasării graficelor
Probează calculul PSF al dispozitivelor semiconductoare
Instrucţiunea .TRAN 10n 100u semnifică:
Analiza regimului tranzitoriu
defineÅŸte un transistor
Analiza folosind transformata Fourier
Analiza folosind transformata Laplace
Mărimea ce poate fi reglată la un convertor c.a.Â-c.a. Cu comandă menÅ£inută este:
Raportul K∕n
Unghiul de comandă α al tiristorului
Raportul Tc ∕Te
Raportul Te ∕T
Mărimea ce poate fi reglată la un convertor c.a.-Âc.a. Cu comandă prin eÅŸantionare este:
unghiul de comandă α al tiristorului
Raportul K∕n
Raportul Tc ∕Te
Raportul Te ∕T
Mărimea ce poate fi reglată la un convertor c.a.Â-c.a. Cu control de fază este:
Raportul K∕n
Unghiul de comandă α al tiristorului
raportul Tc ∕Te
Raportul Te ∕T
Pe schema din fig.4.a se dau: Ec = 10V; R = 10Ω; UCEsat = 0,3V; tr = 0,5µs; t f = 0,1µs.Curentul de colector maxim al TBP este:
0,97A
1A
0,43A
1,05A
Pe schema din fig.4.a se dau: Ec = 10V; R = 10Ω; UCEsat = 0,3V; tr = 0,5µs; t f = 0,1µs. Puterea medie disipata pe TBP in comutatie directa pentru o frecventa de comutatie f = 20Hz este:
0,008mW
400µV
0,04mW
0,016mW
Pe schema din fig.4.a se dau: Ec = 10V; R = 10Ω; UCEsat = 0,3V; tr = 0,5µs; t f = 0,1µs. Puterea medie disipata pe TBP in comutatie inversa pentru o frecventa de comutatie f = 20Hz este:
0,04mW
0,003mW
0,04W
0,08mW
Pentru circuitul din fig.7 se dau: Ec = 30V; R = 4Ω; L = 25mH; UCEsus = 400V; Timpul de comutaţie OFF a TBP este:
0,625ms
6,25ms
46,875µs
468,75µs
Pentru circuitul din fig.7 se dau: Ec = 30V; R = 4Ω; L = 25mH; UCEsus = 400V; Timpul de comutaţie ON a TBP este:
0,625ms
46,875µs
468,75µs
6,25ms
Pentru fig.4 (sarcină R) ÅŸi fig.7 (sarcină RÂL) se cunosc: Ec = 30V; R = 40Ω; L = 25mH; UCEsus= 400V; tON=0,1µs; tOFF=0,5µs; T=2ms. Comparând puterile medii disipate în blocare ele sunt:
Egale
Pe sarcină R sunt mai mici decât pe sarcină RÂL
Pe sarcină R sunt mai mari decât pe sarcină RÂL
. Nu se pot compara folosind datele numerice din enunţ
Pentru fig.4 (sarcină R) ÅŸi fig.7 (sarcină RÂL) se cunosc: Ec = 30V; R = 40Ω; L = 25mH; UCEsus= 400V; tON=0,1µs; tOFF=0,5µs; T=2ms. Comparând puterile medii disipate în comutaÅ£ie directă ele sunt:
Egale
Pe sarcină R sunt mai mici decât pe sarcină RÂL
Pe sarcină R sunt mai mari decât pe sarcină RÂL
Nu se pot compara folosind datele numerice din enunţ
Pentru fig.4 (sarcină R) ÅŸi fig.7 (sarcină RÂL) se cunosc: Ec = 30V; R = 40Ω; L = 25mH; UCEsus= 400V; tON=0,1µs; tOFF=0,5µs; T=2ms. Comparând puterile medii disipate în comutaÅ£ie inversă ele sunt:
egale
Pe sarcină R sunt mai mici decât pe sarcină RÂL
Pe sarcină R sunt mai mari decât pe sarcină RÂL
nu se pot compara folosind datele numerice din enunţ
Pentru fig.4 (sarcină R) ÅŸi fig.7 (sarcină RÂL) se cunosc: Ec = 30V; R = 40Ω; L = 25mH; UCEsus= 400V; tON=0,1µs; tOFF=0,5µs; T=2ms. Comparând puterile medii disipate în saturaÅ£ie ele sunt:
Egale
Pe sarcină R sunt mai mici decât pe sarcină RÂL
Pe sarcină R sunt mai mari decât pe sarcină RÂL
Nu se pot compara folosind datele numerice din enunţ
Pentru fig.4 (sarcină R) ÅŸi fig.7 (sarcină RÂL) se cunosc: Ec = 30V; R = 40Ω; L = 25mH; UCEsus= 400V; tON=0,1µs; tOFF=0,5µs; T=2ms. Comparând puterile medii totale disipate ele sunt:
egale
Pe sarcină R sunt mai mici decât pe sarcină RÂL
Pe sarcină R sunt mai mari decât pe sarcină RÂL
Nu se pot compara folosind datele numerice din enunţ
Pentru un convertor c.a.-c.a. Cu sarcină RL, având R=314Ω, L=1H, f=50Hz, unghiul de fază al sarcinii este:
Incearca tg f = (2*pi*f*L)/R
Ï€/4
Ï€/6
60°
15°
Pentru un variator c.a.Â-c.a. Cu sarcină inductivă, cazul α = Ï€/6, impulsuri lungi, curentul este nul pentru:
Ï€/3
7Ï€/6
11Ï€/6
Curentul nu se anuleaza
Pentru un variator c.a-.Âc.a. Cu sarcină inductivă, cazul α = Ï€/6, impulsuri scurte, curentul este nul pentru:
2Ï€/3
7Ï€/6
11Ï€/6
Ï€/3
Pentru un variator c.a.-c.a. Cu sarcină R ÅŸi contactor static realizat cu 2 tiristoare în antiparalel se dau: u=100sin(ωt) [V], R=10Ω, α = π/2;. Valoarea efectivă a curentului prin tiristorul T1 este:
0A
1,5923A
-5A
5A
Pentru un variator c.a.-c.a. Cu sarcină R ÅŸi contactor static realizat cu 2 tiristoare în antiparalel se dau: u=100sin(ωt) [V], R=10Ω, α = π/2;. Valoarea efectivă a curentului prin tiristorul T2 este:
0A
1,5923A
-5A
5A
Pentru un variator c.a.-c.a. Cu sarcină R ÅŸi contactor static realizat cu 2 tiristoare în antiparalel se dau: u=100sin(ωt) [V], R=10Ω, α = π/2;. Valoarea efectivă a curentului redresat prin sarcină este:
0A
0,5A
7,1A
15,923A
Pentru un variator c.a.-c.a. Cu sarcină R ÅŸi contactor static realizat cu 2 tiristoare în antiparalel se dau: u=100sin(ωt) [V], R=10Ω, α = π/2;. Valoarea efectivă a tensiunii redresate prin sarcină este:
0V
15,923V
50V
71V
Pentru un variator c.a.-c.a. Cu sarcină R ÅŸi contactor static realizat cu 2 tiristoare în antiparalel se dau: u=100sin(ωt) [V], R=10Ω, α = π/2;. Valoarea medie a curentului prin tiristorul T1 este:
0A
1,5923A
-1,5923A
5A
Pentru un variator c.a.-c.a. Cu sarcină R ÅŸi contactor static realizat cu 2 tiristoare în antiparalel se dau: u=100sin(ωt) [V], R=10Ω, α = π/2;. Valoarea medie a curentului prin tiristorul T2 este:
0A
1,5923A
-1,5923A
5A
Pentru un variator c.a.Âc.a. Cu sarcină R ÅŸi contactor static realizat cu 2 tiristoare în antiparalel se dau: u=100sin(ωt) [V], R=10Ω, α = Ï€/2;. Valoarea medie a curentului redresat prin sarcină este:
1,5923A
-1,5923A
0A
5A
Pentru un variator c.a-.Âc.a. Cu sarcină R ÅŸi contactor static realizat cu 2 tiristoare în antiparalel se dau: u=100sin(ωt) [V], R=10Ω, α = Ï€/2;. Valoarea medie a tensiunii redresate prin sarcină este:
15,923V
50V
-15,923
0V
Pentru un variator c.a-.Âc.a. Cu sarcină RÂL cazul cel mai periculos pentru componente este:
α = φ
α < φ
α > φ
α = arctg ωL ∕R
Perioada de oscilaţie a unui oscillator de relaxare realizat cu un TUJ, 3 rezistenţe şi un condensator poate fi variată prin modificarea:
Frecvenţei
Raportului de divizare intrinsec al TUJÂului
Rezistenţelor bazelor RB1 şi RB2
Nu se poate modifica
Puterea medie disipată pe un TBP având Ec=300V, R=5Ω, T=20ms, tr=0,1µs, t f=0,5µs este maximă pentru TBP:
în comutaţie OFF
Blocat
în comutaţie ON
Saturat
Puterea medie disipată pe un TBP având Ec=30V, T=20ms, R=5Ω, L=10mH este maximă pentru TBP:
în comutaţie ON
în comutaţie OFF
Saturat
Blocat
Redresorul în punte necomandată din fig.4 este format din componentele:
D11, D12, D13, D14
D1 , D2 , XTH2 , XTH1
D3 , D4
R1 , DZ1 , D11, D12, D13, D14
Redresorul în punte semicomandată din fig.4 este format din componentele:
D11, D12, D13, D14
D1 , D2 , XTH1 , XTH2
D3 , D4
R1 , DZ1 , D11, D12, D13, D14
Rezistenţa RB1 din schema electrică echivalentă a unui TUJ modelează:
Tensiunea uEB1 a TUJÂului
Structura sa internă
Procesul de comutaţie ON
Procesul de comutaţie OFF
Schema electrică echivalentă a unui triac este cea figurată în:
Fig.1.a
Fig.1.b
Fig.1.c
Fig.1.d
SnubberÂul OFF din fig. 13 are rolul de a reduce energia disipată pe TBP cu:
1/2
1/6
1/12
1/24
SnubberÂul ON din fig.13 are rolul de a:
Reduce tensiunea la ieşirea TBP în comutaţie OFF
Reduce tensiunea la ieşirea TBP în comutaţie ON
Reduce tensiunea la ieÅŸirea TBP blocat
Reduce tensiunea la ieÅŸirea TBP saturat
T6 din fig.3 face parte din:
Circuitul de protecţie al redresorului
Oscilator de relaxare cu TUJ
Reglajul unghiului de amorsare al tiristoarelor redresorului semicomandat
Reglajul tensiunii de alimentare a ORÂTUJ
Timpul de întârziere la creştere al unui TBP se măsoară:
între 0,1IBM şi 0,1ICM
între 0,1IBM şi 0,9ICM
între 0,1IBM şi 0,9IBM
între cele doua valori succesive ale 0,9ICM
Tranzistoarele T1 , T2 , T3 din fig.4 fac parte dintrÂ-un:
Circuit de protecţie
Etaj de amplificare clasă A
O sursă de curent constant
Etaj de amplificare diferenţial
Triacul este contactor static de c.a. Realizat din:
1 dispozitiv semiconductor
2 dispozitive semiconductoare
4 dispozitive semiconductoare
5 dispozitive semiconductoare
Unghiul de stingere a tiristoarelor unui variator c.a.-c.a. Cu sarcină inductivă, având unghiul de amorsare a tiristoarelor de pi/3 este:
Ï€
2Ï€/3
5Ï€/3
4Ï€/3
Unghiul de stingere a tiristoarelor unui variator c.a-.Âc.a. Cu sarcină rezistivă, având unghiul de amorsare a tiristoarelor de Ï€/3 este:
Ï€
2Ï€/3
5Ï€/3
4Ï€/3
Variatorul c.a-.Âc.a. Este un convertor c.a.Â-c.a. La care se poate modifica:
Amplitudinea
Frecvenţa
Numărul de faze
Toate variantele de mai sus
{"name":"Colocviu EII", "url":"https://www.quiz-maker.com/QPREVIEW","txt":"Evaluarea cunoștințelor tale în domeniul electronicii și ingineriei electrice începe aici! Acest quiz cuprinde întrebări variate legate de circuitele electrice, redresorii, filtrele de tensiune și analizele Fourier.Pregătește-te să-ți testezi abilitățile și să înveți lucruri noi! Iată ce vei găsi:Întrebări diverse pentru toate nivelurile de cunoștințeData și informații relevanteUn mod interactiv de a-ți evalua abilitățile","img":"https:/images/course4.png"}
