Un generator având rezistenta interna, Rg, este aplicat la intrarea unui RR avnd rezistenta de intrare R i= Rg. Banda de trecere a radioreceptorului definita la 3 dB este egala cu 200 kHz si este aproximativ egala cu banda la 20 dB. Temperatura ambianta este de 27 grade Celsius. Cunoscând valoarea constantei lui Boltzman, k=1,3810-23 W/HzK sa se calculeze puterea zgomotului la intrarea radioreceptorului, putere care este folosita pentru a evalua raportul semnal zgomot de intrare:
Pz ≈ -153,8 dBm
Pz ≈ -118,4dBm
Pz ≈ -125,3 dBm
Pz ≈ -121 dBm
Pz ≈ -123,8 dBm
Pz ≈ -119 dBm
Fie un radioreceptor destinat emisiunilor de radiodifuziune in banda 88 -108 MHz. Se foloseste schema bloc specifica pentru a masura sensibilitatea si selectivitatea. Masuratorile se realizeaza observand nivelul de putere al semnalelor de intrare si de iesire. Se obtin urmatoarele valori: sensibilitatea limitata de amplificare egala : -70dBm, nivelul zgomotului la iesire : -17dBm. Sensibilitatea limitata de zgomot a RR este:
Sz = - 78 dBm
A. Sz ≈ - 72 dBm
Sz ≈ - 62 dBm
Sz ≈ - 98 dBm
Sz ≈ - 112 dBm
Pentru un radioreceptor destinat transmisiunilor digitale se cunoaşte raportul semnal zgomot necesar la intrarea demodulatorului pentru a realiza rata erorii de bit impusă de o aplicaţie, RSZout = Eb /No (dB)=10dB, şi factorul de zgomot, F=3. Densitatea spectrală a zgomotului la intrare este No =kT=-174 dBm/Hz iar banda de trecere a receptorului este B=200 kHz. Cunoscând relaţia: Smin (dBm) =NF + 10 log (kTB) + Eb /No (dB)
Smin (dBm) = -121,3 dBm
Smin (dBm) = -101,2 dBm
Smin (dBm) = -109,23 dBm
Smin (dBm) = -113,23 dBm
Smin (dBm) = -106,23 dBm
Fie un sintetizor de frecvenţă care foloseşte metoda digitală directă şi pentru care se cunosc: frecvenţa de referinţă (tactul) fr = 20 MHz, numărul de biţi ai acumulatorului de fază, n=24, valoarea binară a parametrului Δ φ: 0011 1101 0000 1001 0000 0000. Se cunoaşte relaţia: f0 = Δ φ *fr /2n
6,43 MHz
5,4 MHz
4,76 MHz
3,62 MHz
3,32 MHz
4,22 MHz
Fie un sintetizor de frecvenţă care foloseşte metoda digitală directă şi pentru care se cunosc: frecvenţa de referinţă (tactul) fr = 16 MHz, numărul de biţi ai acumulatorului de fază, n=24, valoarea binară a parametrului Δ φ: 0011 0000 0000 0000 0000 0000. Se cunoaşte relaţia: f0 = Δ φ *fr /2n . Valoarea pasului cu care pot fi alese valori ale frecventei semnalului generat ( intervalul dintre doua valori succesive ) este :
0,95 Hz
2,5 Hz
1,9 Hz
0,095 Hz

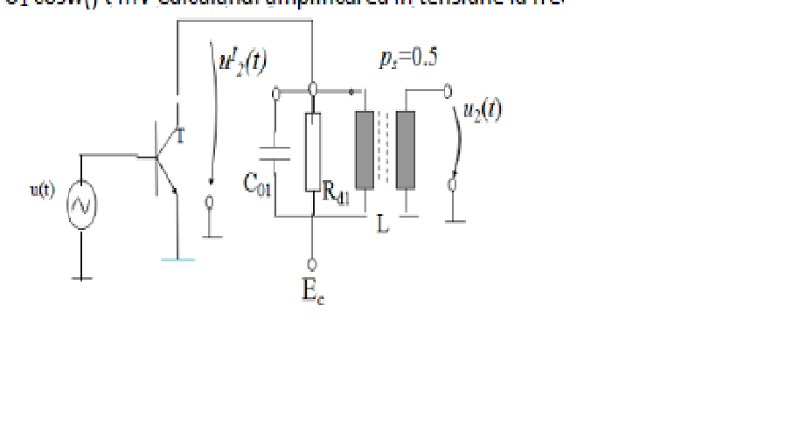

Se consideră etajul de amplificare care are schema de principiu echivalentă alăturată. Se cunosc: Ic =2 mA, r22 =500 kW, ps =0,5; C22 =40pF; L0 =100/π uH; Rd1 =10 kOhm. u(t)= cos (2π106 t) mV = U1 cosw() t mV Calculând: amplificarea în tensiune la frecvenţa de acord, se obţine:
A0= U2/U1≈ 46 dB
A0= U2/U1≈ 56 dB
A0= U2/U1≈ 54 dB
A0= U2/U1≈ 43 dB
A0= U2/U1≈ 51 dB,
Se consideră etajul de amplificare care are schema de principiu echivalentă alăturată. Se cunosc: Ic=2 mA, r 22=500 kW, p =0,5; C22 =40pF; L =100/π mH; R =10 kW. u(t)= cos (2π106 t) mV = U1 coswo t mV Calculând: factorul de calitate, banda de trecere şi capacitatea condensatorului, se obţin următoarele valori
Q ≈ 45 B ≈ 25kHz C01 ≈ 660 pF
C. Q ≈ 50 B ≈ 20kHz C01 ≈ 760 pF
Q ≈ 45 B ≈ 20kHz C01 ≈ 660 pF
Q ≈ 45 B ≈ 25kHz C01 ≈ 760 pF
Q ≈ 50 B ≈ 25kHz C01 ≈ 760 pF
Se consideră un etaj de amplificare RF echipat cu un circuit rezonant derivaţie acordat pe frecvența fo . La intrarea etajului se aplică semnalul: ui(t) = U0 cos ω0 t + Up (1 + mp cos ωmp t ) cos ωp t, În condițiile în care semnalele de la intrare sunt relativ mari dispozitivul activ poate fi aproximat prin dezvoltarea în serie:
Modificarea raportului a3/a1, și/sau a nivelului tensiunii Up și/sau a nivelului tensiunii U0
Modificarea raportului a2/a0 și/sau a nivelului tensiunii Up
Modificarea raportului a2/a1 și/sau a nivelului tensiunii U0
Modificarea raportului a3/a0 și/sau a nivelului tensiunii Up
Modificarea raportului a3/a1 și/sau a nivelului tensiunii U0
Modificarea raportului a3/a1 și/sau a nivelului tensiunii Up
Se consideră un etaj de amplificare RF echipat cu un circuit rezonant derivaţie acordat pe frecvența fo . La intrarea etajului se aplică semnalul: ui(t) = U0 cos ω0 t + Up (1 + mp cos ωmp t ) cos ωp t, În condițiile în care semnalele de la intrare sunt relativ mari dispozitivul activ poate fi aproximat prin dezvoltarea în serie:
O componentă cu frecvența purtătoare a semnalului util modulată cu cos 2ω t și o componentă cu frecvența purtătoare a semnalului util modulată cu cos 3ω t ;
O componentă cu frecvența purtătoare a semnalului util modulată cu cos ω t și o componentă cu frecvența purtătoare a semnalului util modulată cu cos 2ω t
Numai o componentă cu frecvența purtătoare a semnalului util modulată cu cos 2ω t ;
Numai o componentă cu frecvența purtătoare a semnalului util modulată cu cu cos 3ω t ;
O componentă cu frecvența purtătoare a semnalului util modulată cu cos ω t și o componentă cu frecvența purtătoare a semnalului util modulată cu cos 3ω t ;

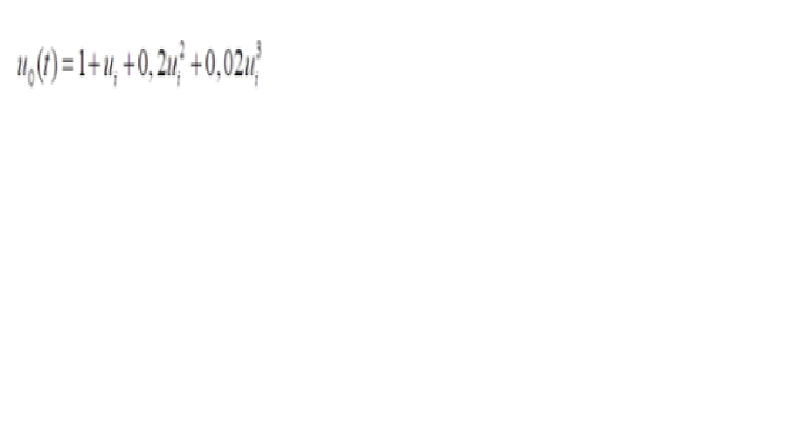

Se consideră un etaj de amplificare RF echipat cu un circuit rezonant derivaţie acordat pe frecvența fo . La intrarea etajului se aplică semnalul: ui(t) = U0 cos ω0 t + Up (1 + mp cos ωmp t ) cos ωp t, unde Uo = 1V, fmp =1kHz, fo =1MHz, fp =1,18MHz, mp = 30 %. Up =1V Se lucrează în condiţiile în care se neglijează nesimetria caracteristicii de transfer a circuitului rezonant derivaţie (CRD) şi distorsiunile introduse de CRD şi celelalte blocuri funcţionale ale radioreceptorului. Dispozitivul activ folosit are caracteristica intrare – ieșire:
0%
0
Efectuând calculele pentru a deduce expresia semnalului obținut la ieșire și reținând numai primii doi termeni rezultă:
