SECR:90-100

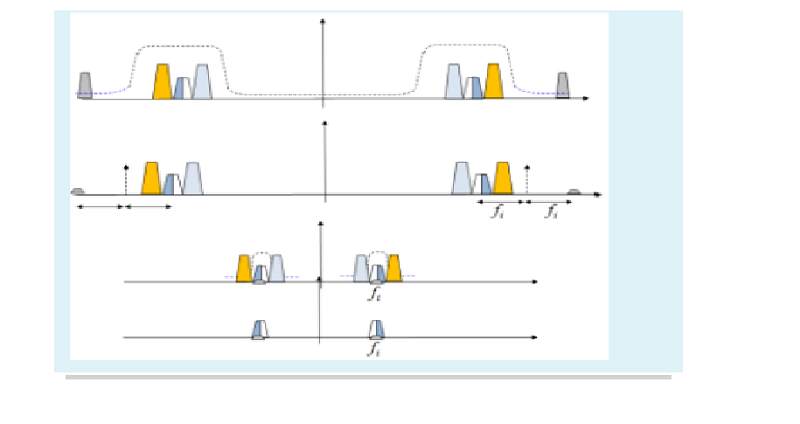

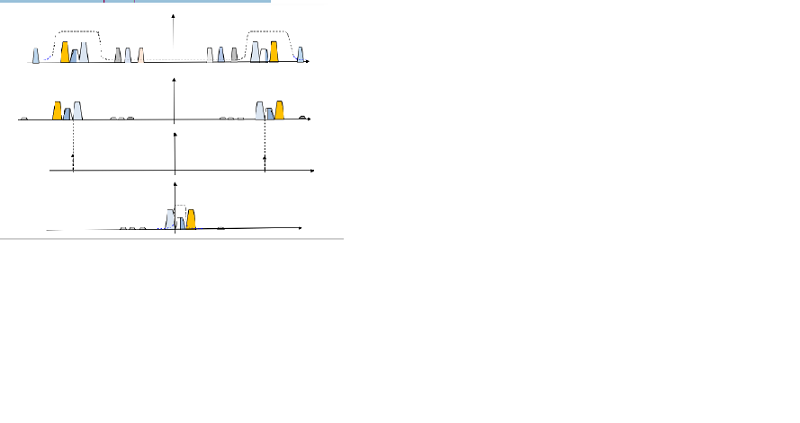

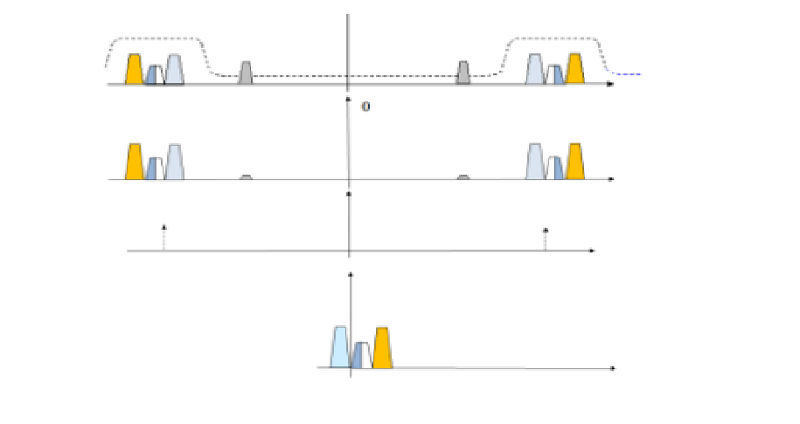

Cu privire la radioreceptoarele de tip superheterodină destinate comunicațiilor digitale se fac următoarele afirmații. A. Performanțe realizate (sensibilitate, selectivitate) sunt foarte bune, B. Selecția canalului se realizează la nivelul frecvenței intermediare folosind un filtru trece bandă (FTB); C. Cerințele pentru zgomotul de fază al Oscilatorului Local 1 (OL1) sunt mari şi dificil de realizat acesta având frecvenţa de lucru variabilă; D. Echipamentele realizate sunt relativ scumpe, E. Această tehnologie impune folosirea unui filtru trece bandă la intrare care să aibă o bandă egală cu, sau mai mare decât, banda alocată rețelei de comunicație; F. Echipamentele realizate nu sunt sensibile la variații ale componentei continue și nu pot apărea scurgeri importante ale semnalului generat de OL către antenă; G. Canalul de pe frecvența imagine este eliminat cu filtre trece bandă plasate înainte de schimbătorul de frecvență;

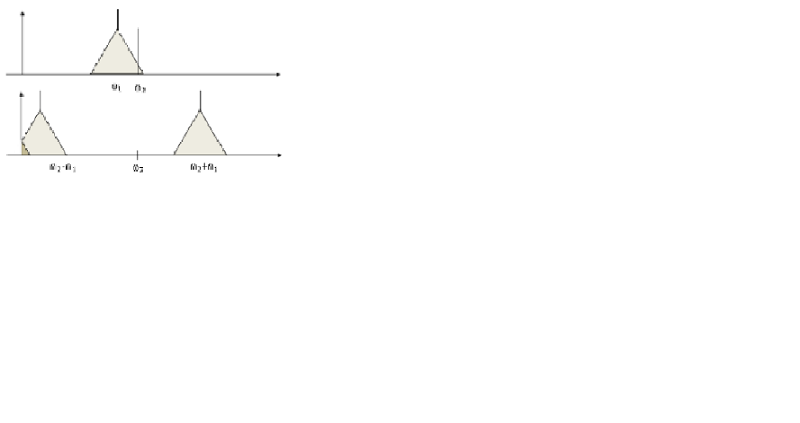

Se consideră cazul în îngrijire trebuie să se prelucreze semnale modulate cu frecvența de a face purtând f0, iar banda ocupată B0, semnalul local sunt frecvența f1 iar filtrul treptat bandă de ieșire sunt banda de trecere Bi. Pentru a realiza o schimbare de frecvență în urma căreia să rezulte un semnal cu frecvența centrală fi, să moduleze corect, să îndeplinească condițiile necesare. Selectați o variantă de îngrijire a condițiilor este corectă:

Fie un radioreceptor destinat emisiunilor de radiodifuziune MF în banda 88-108 MHz. Se foloseşte schema bloc specifică pentru a măsura sensibilitatea şi selectivitatea. Măsurătorile se realizează observând nivelul de putere al semnalelor de intrare şi de ieşire. Se obţine sensibilitatea limitată de amplificare egală cu -60dBm. Câştigul în putere global al RR este:

Fie un radioreceptor (RR) destinat gamei de unde ultra-scurte (UUS) care are o cifră de zgomot NF= 2 dB. Se cunosc: • Banda de trecere a RR, B= 150 kHz, • Factorul de îmbunătăţire a RSZ care caracterizează demodulatorul MF, ϝMF = 10 dB, • Rezistenţa antenei, Ra = 50 Ω, • Temperatura mediului de lucru T0 = 300 K, • Temperatura de zgomot normată a antenei, ta = 1, • Raportul Semnal Zgomot de ieşire standard: RSZout = 26 dB, • Constanta lui Boltzmann: k=1,38×10-23 K / Hz×K, Calculând sensibilitatea limitată de zgomot folosind ecuaţia Se obține :

Un generator având rezistenţa internă, Rg , este aplicat la intrarea unui RR având rezistenţa de intrare R i= Rg . Banda de trecere a radioreceptorului definită la 3 dB este egală cu 100 kHz şi este aproximativ egală cu banda la 20 dB. Temperatura ambiantă este de 27 grade Celsius. Cunoscând valoarea constantei lui Boltzman, k=1,38×10-23 W/Hz×K să se calculeze puterea zgomotului la intrarea radioreceptorului, putere care este folosită pentru a evalua raportul semnal zgomot de intrare
