Test your knowledge on the intricate details of electrical systems, transformers, and energy distribution with our comprehensive quiz! This quiz covers a wide range of topics essential for professionals in the electrical engineering field.

Key Features:

  • Multiple choice questions
  • Focused on practical electrical applications
  • Ideal for students and professionals alike
30 Questions8 MinutesCreated by NavigatingWatt42
Sistemul electroenergetic cuprinde
Centralele electrice
Instalatiile partii electrice ale diverselor categorii de centrale
Reteaua electrica
Consumatorii de energie electrica
Circuitele primare
Transporta energie electrica de la sursa la consumator
Asigura buna functionare a circuitelor secundare
Incep cu secundarul transformatorului de masura de curent
Sunt de masura, de comanda, supraveghere, protectie, automatizare
Transformatorul de masura de curent
Asigura alimentarea bobinelor de curent ale unor relee si dispozitive de semnalizare
Se monteaza in serie pe circuitul primar
Are regimul normal de functionare regimul de scurtcircuit
Functioneaza in conditii apropiate mersului in gol

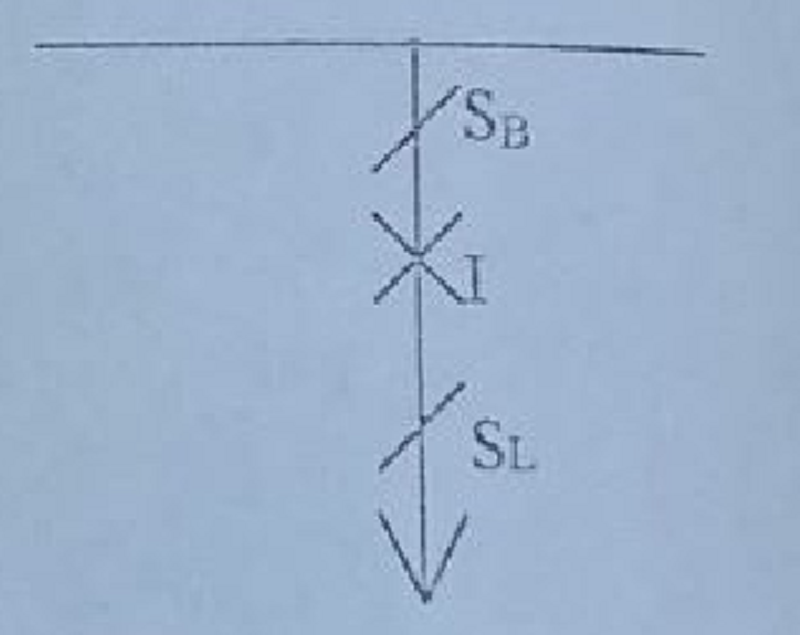

Pentru circuitul de linie din figura, ordinea de manevbrare a aparatelor pentru a aduce circuitul din starea in rezerva rece in starea in functiune este
SL, I, SB
I, SL, SB
SB, SL, I
I, SB, SL
Separatorul de bara al unui circuit racordat la o instalatie de distributie cu un singur sistem de bare colectoare poate
Izola circuitul fata de BC
Fi manevrat numai cu intreruptorul deschis
Fi manevrat numai cand BC este fara tensiune
Fi manevrat numai cu intreruptorul inchis
Continuitatea in alimentarea cu energie electrica pentru consumatorii alimentati dintr-o instalatie de distributie cu 1BC poate fi marita prin
Sectionarea longitudinala a BC si prevederea de cuple longitudinale intre sectii
Ocolirea intreruptoarelor circuitelor
Limitarea curentilor de scurtcircuit
Reducerea gradului de functionare in paralel a transformatoarelor

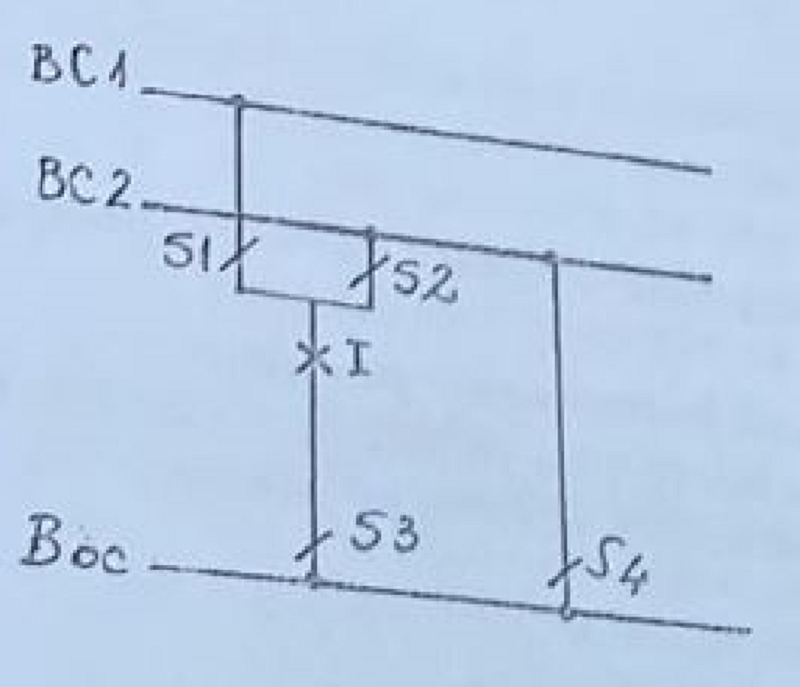

Configuratiile care se pot realiza cu circuitul reprezentat in figura alaturata sunt
Cupla transversala: S1, S3, S4 si I inchise, iar S2 deschis
Cupla transversala: S2, S3, S4 si I inchise, iar S1 deschis
Cupla de ocolire: S2, S3 si I inchise, iar S1 si S4 deschise
Cupla combinata: S1, S2, S3, S4 si I inchise

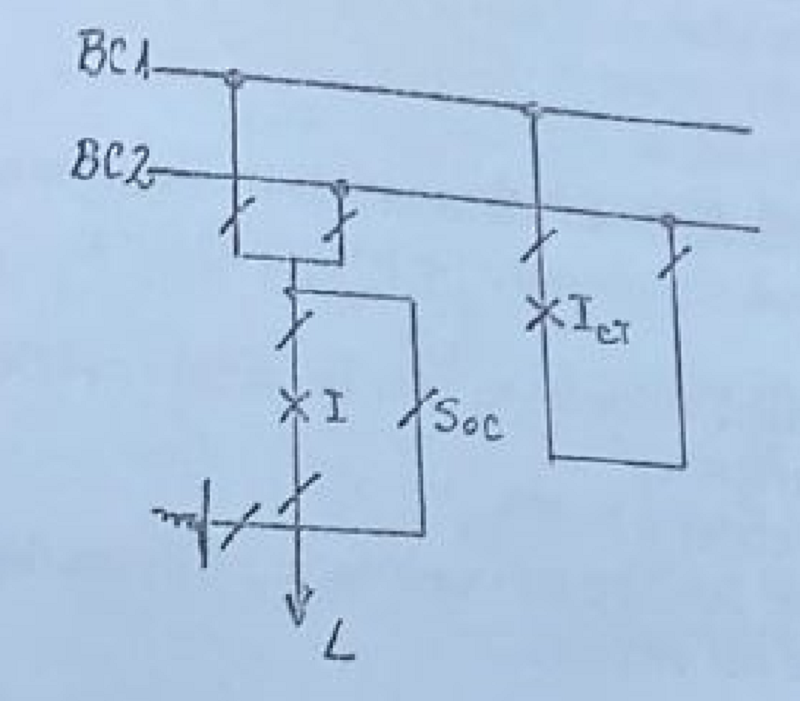

In instalatia de distributie cu schema de comutatie prezentata alaturat, pentru revizia intreruptorului I, fara intreruperea alimentarii liniei L racordate la BC2, se utilizeaza
Numai cupla transversala
Soc si cupla transversala in serie cu BC1
Soc si cupla transversala in serie cu BC2
Numai Soc

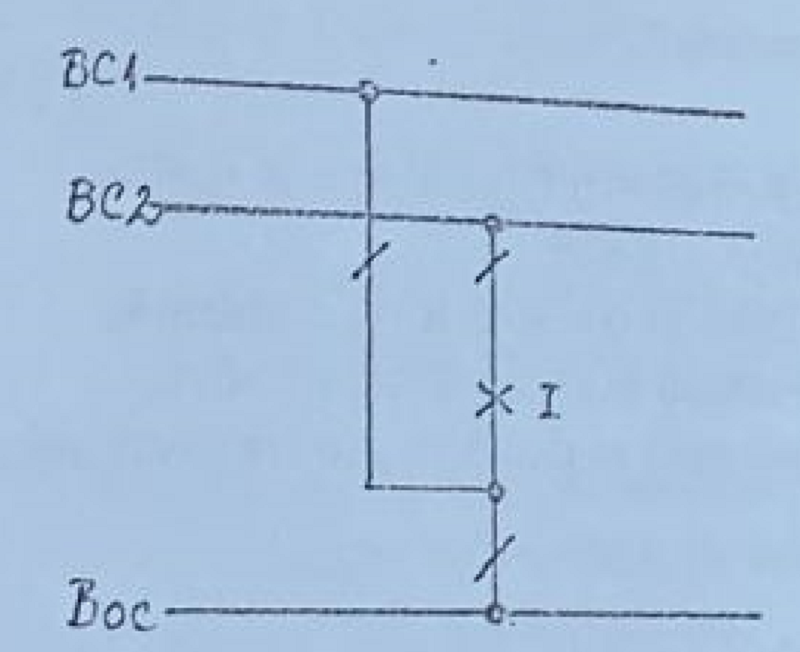

Cu ajutorul cuplei combinate reprezentate in desenul alaturat pot fi ocolite circuitele racordate
Doar la BC1
Doar la BC2
Atat la BC1, cat si la BC2
La bara de ocolire

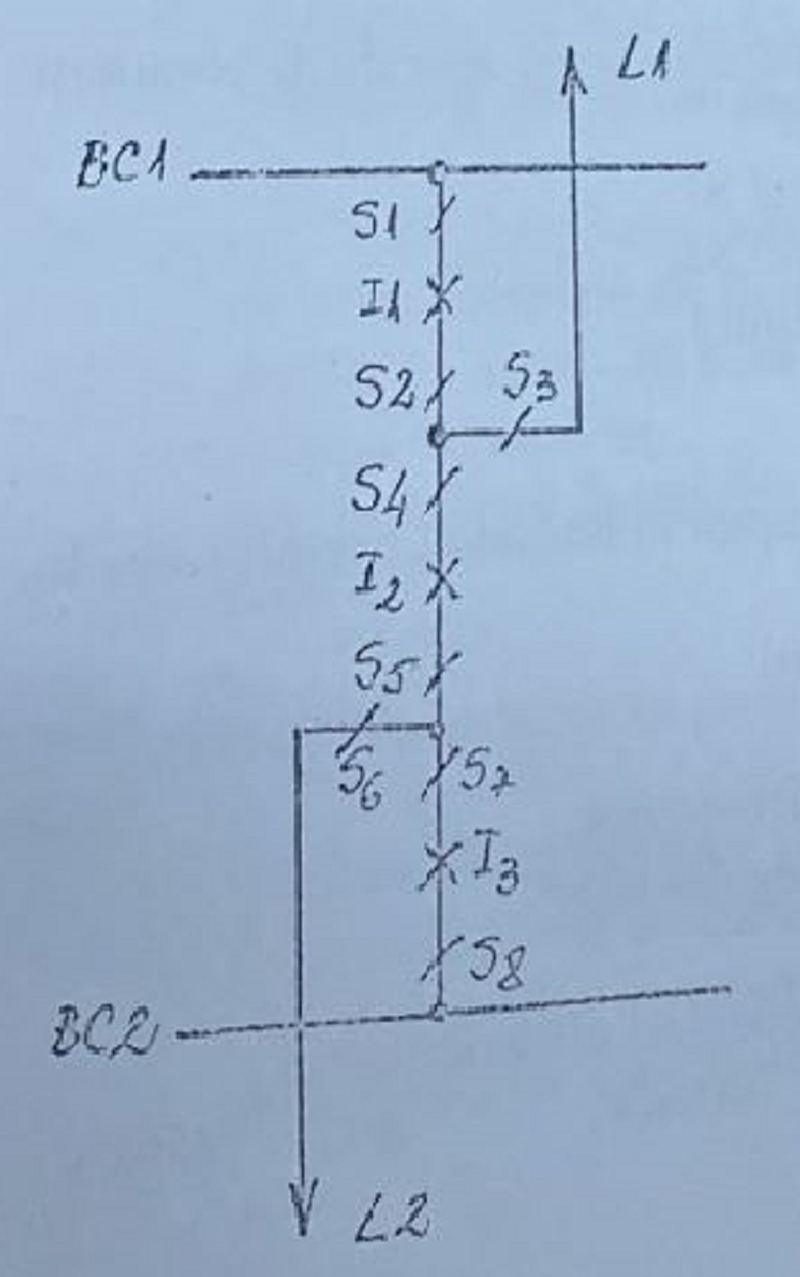

In regim normal de exploatare a schemei alaturate, aducerea liniei L1 in starea separat vizibil presupune efectuarea operatiilor
Deschiderea lui I1, I2, S3
Deschiderea lui I1, I2, S3 si inchiderea lui I1, I2
Deschiderea lui I1, I2, I3, S3 si inchiderea lui I3
Deschiderea lui I1, I2, I3, S3 si inchiderea lui I1, I2, I3

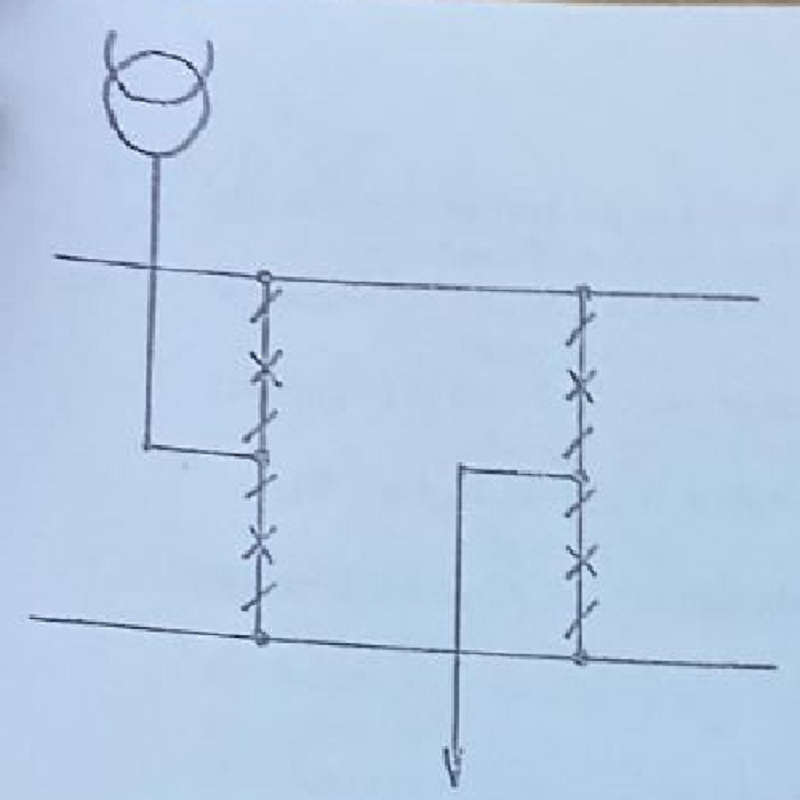

Schema de comutatie desenata alaturat reprezinta o schema
Cu 2BC si doua intreruptoare pe circuit
Cu 2BC si un intreruptor pe circuit
Cu 2BC si patru intreruptoare pe circuit
Patrulater

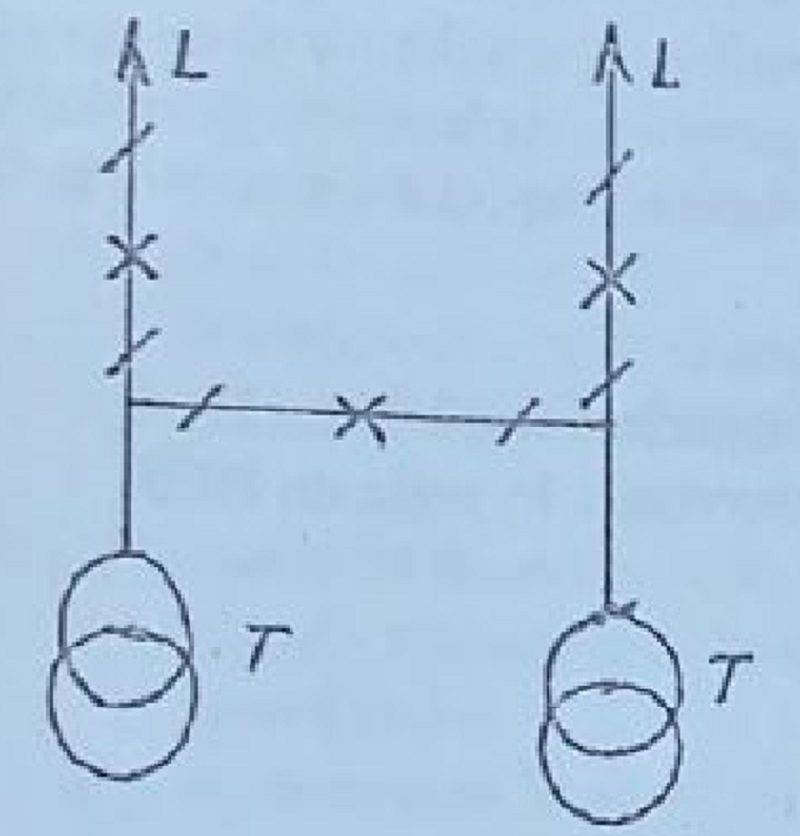

Perfectionarea schemei alaturate, prin adaugarea unei punti cu doua separatoare pe partea liniilor permite
Mentinerea tranzitului intre linii in cazul reviziei oricarui intreruptor
Cuplarea in paralel a liniilor
Realizarea unei scheme de comutatie poligonala
Racordarea de noi circuite

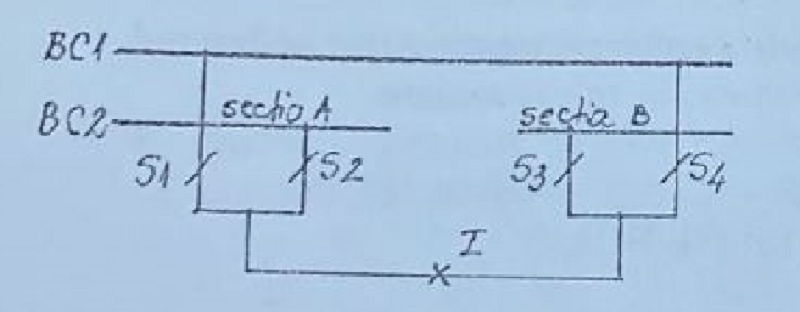

Cu ajutorul schemei din figura se pot realiza
Doua cuple longitudinale
O cupla de ocolire si o cupla longitudinala
O cupla transversala si o cupla de ocolire
O cupla longitudinala si doua cuple transversale

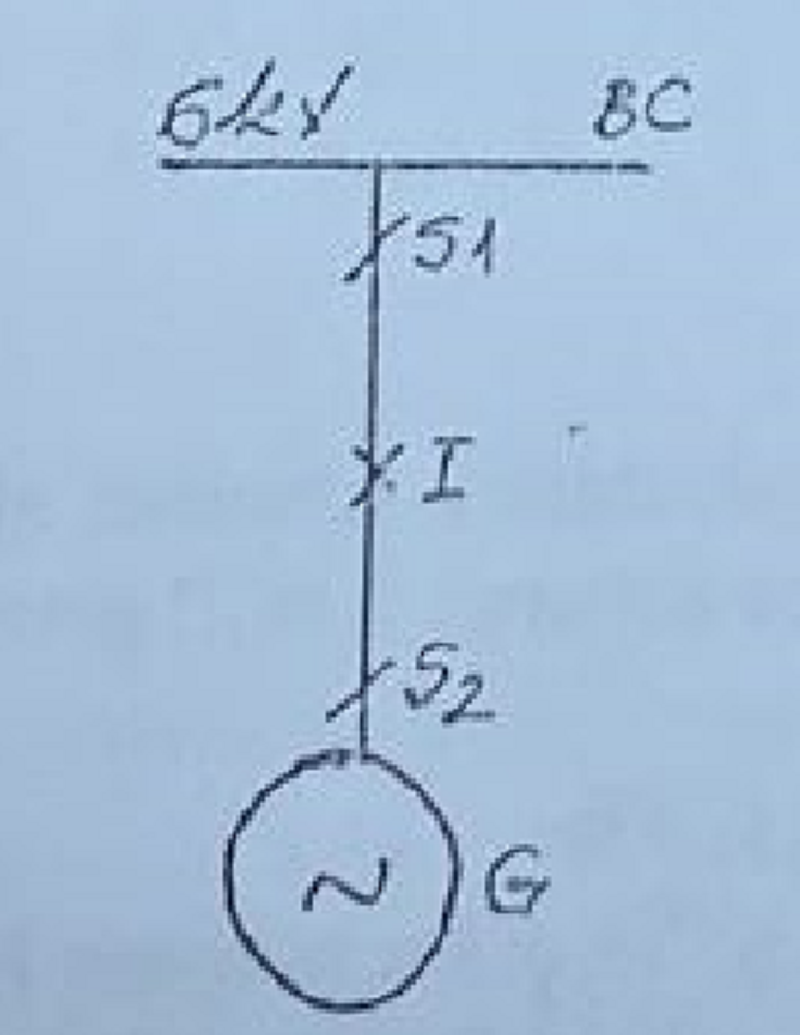

Pe schema alaturata, sunt aparate de comutatie in plus?
Da, separatorul S1
Da, separatorul S2
Da, intreruptorul I
Nu
Intr-o schema bloc generator-transformator cu intreruptor la bornele generatorului IG, acesta permite
Sincronizarea generatorului cu sistemul
Limitarea curentilor de scurtcircuit
Suprimarea transformatorului de pornire-oprire
Realizarea protectiei diferentiale a intregului bloc
Tensiunea utilizata in tara noastra pentru transportul energiei electrice este
110 kV
220 kV
400 kV
750 kV
O schema cu doua bare colectoare poate functiona
Cu toate circuitele pe una dintre bare si cupla transversala deschisa
Cu toate circuitele pe una dintre bare si cupla transversala inchisa
Cu circuitele impartite pe cele doua bare si cupla transversala inchisa
Cu circuitele impartite pe cele doua bare si cupla transversala deschisa
Cupla transversala
Este un subansamblu specific tuturor schemelor cu un intreruptor pe circuit si doua sau mai multe sisteme de bare
Este utilizata in cazul schemelor cu 2BC pentru punerea sub tensiune a unui sistem de bare colectoare cu scopul de a verifica izolatia acestuia
Este utilizata, in cazul schemelor cu 2BC, pentru a lega in paralel doua sisteme de bare colectoare, ambele aflate sub tensiune
Este utilizata, in cazul schemelor cu 2BC, pentru ocolirea unui intreruptor cu doua scurte intreruperi in functionarea circuitului respectiv, in statii care alimenteaza consumatori mai putin importanti
Cuplele combinate permit
Reducerea investitiilor in instalatie
Reducerea pierderilor de putere si energie in instalatie
Reducerea curentilor de scurtcircuit in instalatie
Realizarea simultana a doua sau mai multe legaturi intre bare colectoare si/sau sectii de bare colectoare
In regim normal de functionare, statia cu doua bare colectoare si 3/2 intreruptoare pe circuit se exploateaza
Cu o bara in functiune si o bara de rezerva
Cu ambele bare sub tensiune si toate intreruptoarele inchise
Cu ambele bare sub tensiune dar cu circuitele racordate doar la o bara
Cu ambele bare sub tensiune si toate intreruptoarele deschise
Valoarea curentului de scurtcircuit depinde de
Tensiune, puterea sursei
Tipul scurtcircuitului
Ora producerii defectului
Impedanta circuitului pana la locul defectului
In statii de 110 kV, montarea cutitelor de legare la pamant este obligatorie
Pe toate circuitele de linie
Pe fiecare sistem de bare colectoare
Pe bara de ocolire
Pentru legarea la pamant a oricarei zone de lucru cuprinsa intre separatorul de bare si cel de linie
Pe liniile electrice de inalta tensiune, montarea transformatoarelor de masura de curent se prefera
Intre barele colectoare si separatorul de bare
Intre separatorul de bare si intreruptor
Intre intreruptor si separatorul de linie
Intre separatorul de linie si consumator

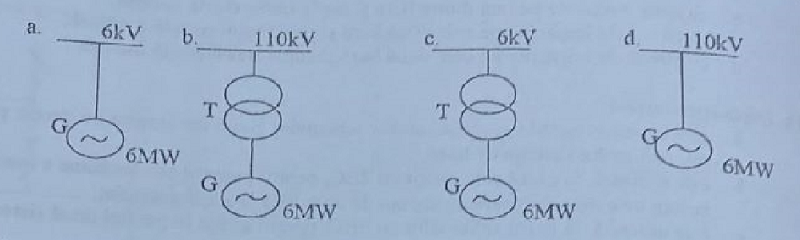

Care dintre schemele urmatoare de racrodare a unui generator de 6MW considerati ca este corecta?
A
B
C
D
Intr-o schema poligonala, defectul care scoate din functiune doua circuite adiacente este
La oricare nod al schemei
La oricare separator
La oricare intreruptor
La orice transformator de masura de curent
Pentru o schema poligonala cu patru laturi este necesara
O cupla longitudinala
O cupla transversala
O cupla de ocolire
O cupla cu functiuni multiple
Pentru asigurarea autopornirii motoarelor de medie tensiune din serviciile proprii ale unei centrale electrice, in cazul unei pauze de tensiune se recomanda
Utilizarea motoarelor sincrone
Utilizarea motoarelor asincrone cu rotor bobinat si pornire prin reostat
Utilizarea motoarelor asincrone cu rotor in scurtcircuit cu dubla colivie
Utilizarea motoarelor de curent continuu
Autopornirea motoarelor de servicii proprii va fi cu atat mai bine asigurata cu cat
Curentii de scurtcircuit pe barele de servicii proprii vor fi mai mari
Numarul motoarelor care autopornesc va fi mai mare
Pauza de tensiune va fi mai mica
Puterea motoarelor care autopornesc va fi mai mare
Alegerea puterii nominale a unui transformator de alimentare a serviciilor proprii este influentata de
Puterea de scurtcircuit pe barele de servicii proprii
Numarul consumatorilor de servicii proprii pe care trebuie sa il alimenteze
Puterea ceruta de consumatori de la barele de alimentare
Tensiunea nominala a generatorului
In CTE cu blocuri generator-transformator de puteri mari, receptoarele de servicii propii sunt alimentate la tensiunile
110 kV
20 kV
6 kV
0.4 kV
