Electrical Stations Knowledge Quiz

Test your knowledge on electrical stations, their components, and functionalities with this comprehensive quiz!

Whether you're a student, a teacher, or a professional looking to validate your expertise, this quiz will help you reinforce your understanding of essential concepts.

  • Engaging questions about electrical systems
  • Assess your skills in electricity and engineering
  • Receive immediate feedback on your performance
57 Questions14 MinutesCreated by PowerSurge145
Statiile electrice:
Sunt laturi ale SEN
Fac posibila interconectarea mai multor retele de diferite tensiuni
Primesc si distribuie energie electrica la aceeasi tensiune si frecventa
Pot realiza functii de conversie
Separatorul fata de bare (Sb) nu permite:
Reducerea valorii curentilor de scurtcircuit in cazul unui scurtcircuit pe una dintre sectiile de bare
Scurtarea duratei manevrelor de deconectare
Scurtarea duratei manevrelor de conectare
Decuplarea celulei de la sistemul de bare colectoare in caz de revizie sau reparatie
Echipamentele folosite in statii electrice pentru masurarea tensiunii si cele utilizate pentru protectie impotriva supratensiunilor se conecteaza in derivatie:
In spatii apartinand circuitelor de transformator
In spatii apartinand circuitelor de cupla
La barele colectoare ale statiei
In spatii apartinand circuitelor de linie
Cupla transversala este utilizata pentru:
Redistribuirea circuitelor cu intreruperi in functionarea acestora
Ocolirea intreruptorului unui circuit, cu doua scurte intreruperi in functionarea circuitului respectiv
Punerea sub tensiune a unui sistem de bare colectoare cu scopul de a verifica starea izolatiei acestuia
Legarea in paralel a doua sisteme de bare colectoare, ambele aflate sub tensiune

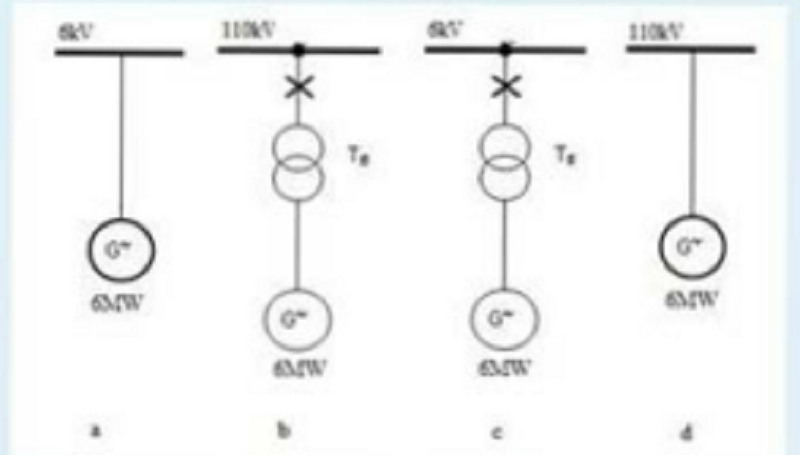

Racordarea generatoarelor la reteaua electrica se face printr-un transformator ridicator atunci cand:
Un<Ung
Generatoarele sunt prevazute cu ADR
Un>Ung
Un=Ung

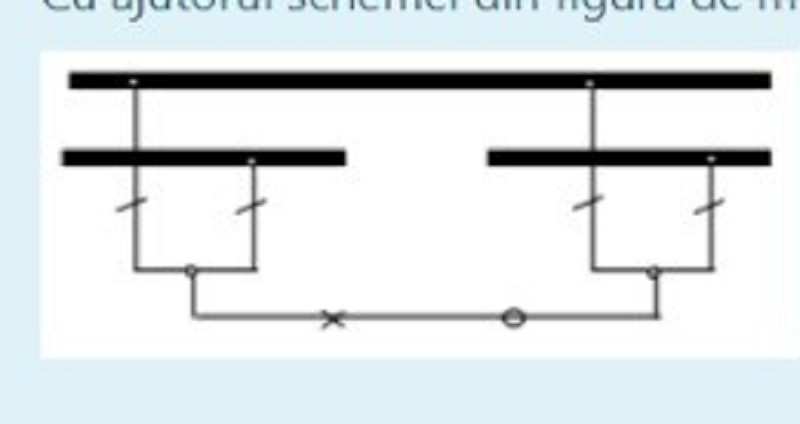

Cu ajutorul schemei din figura de mai jos, se pot realiza:
O cupla longitudinala si doua cuple transversale
O cupla transversala si o cupla de ocolire
O cupla de ocolire si o cupla longitudinala
Doua cuple longitudinale

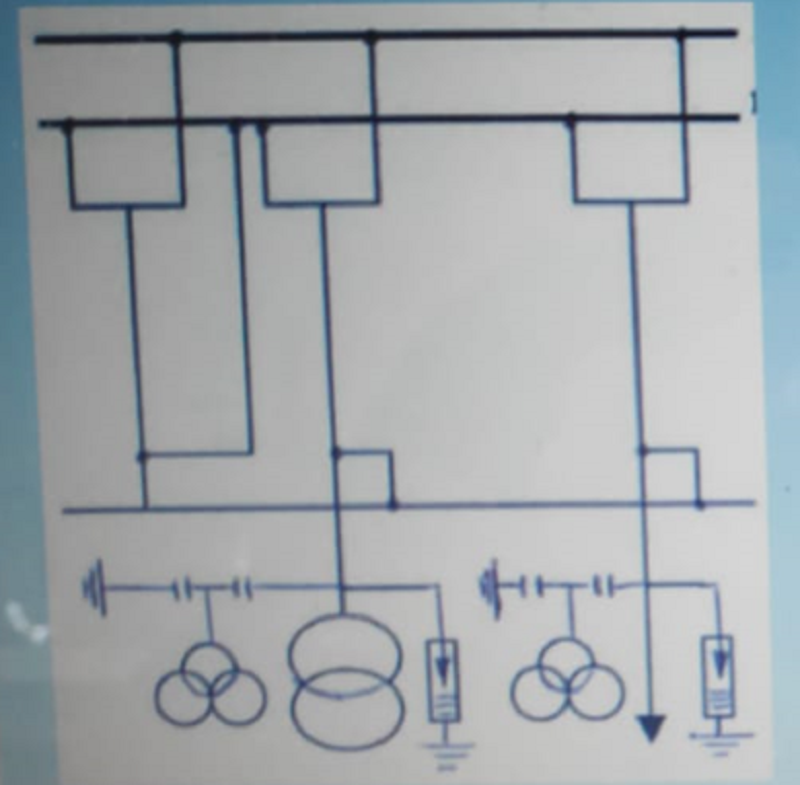

Schema de comutatie desenata mai jos reprezinta o schema:
Cu 2BC si doua intreruptoare pe circuit
Patrulater
Cu 2BC si un intreruptor pe circuit
Cu 2BC si patru intreruptoare pe circuit
In centrale echipate cu grupuri de putere unitara redusa:
Schema bloc poate contine generatorul, transformatorul de bloc si transformatorul de servicii proprii
Se pot realiza scheme electrice cu un grup bloc cu doua transformatoare ridicatoare
Schema bloc poate contine generatorul, transformatorul de bloc, transformatorul de servicii proprii si linia electrica
Se pot realiza scheme electrice cu doua generatoare, bloc cu un singur transformator ridicator
Schema de mai sus, nu permite:
Racordarea de noi circuite
Manevre directe de decuplare a unui circuit de linie
Manevre directe de cuplare a unui circuit de linie
In cazul indisponibilitatii unui circuit din structura blocului, functionarea statiei cu elementele ramase, prin intermediul puntii (cuplei)
Ansamblul generator-transformator are urmatoarele caracteristici:
Volum redus al aparatelor de comutatie intre elementele blocului
Blocul generator-transformator nu are nici un fel de aparat de comutatie intre generator si transformator
Componentele blocului nu pot functiona decat impreuna
Volum foarte mare al aparatelor de comutatie intre elementele blocului
Puterea maxima de durata ceruta de consumatorii de servicii proprii nu este determinata de:
Puterea motoarelor conectate la statia de 6 kV
Coeficientul de incarcare, randamentul si factorul de putere al motoarelor
Valoarea curentului de scurtcircuit pe bara de 0.4 kV
Sarcina tranzitata spre sectiile de alimentare la 0.4 kV
Calculul curentului de scurtcircuit se poate face in diferite scopuri:
Dimensionarea aparatelor de comutatie
Verificarea conductoarelor utilizate in instalatiile electrice din centrale si statii
Verificarea conditiilor de compatibilitate electromagnetica in diferite noduri ale sistemului energetic national
Calculul curentilor pentru reglajul protectiilor
La aparitia unui scurtcircuit trifazat departat de generator:
Cresc curentii, mult peste valoarea de regim normal de functionare
Prezinta un interes deosebit valoarea efectiva initiala a componentei simetrice de curent alternativ si varful curentului de scurtcircuit
Impedanta retelei scade brusc
Impedanta retelei creste brusc
Pentru cazul proiectelor de centrale sau de statii electrice, de regula:
Cuplajele magnetice nu se inlocuiesc prin legaturi galvanice
Reactantele nu trebuie raportate la tensiunea locului de defect
Intocmirea schemei echivalente consta in raportarea parametrilor elementelor si a tensiunilor electromotoare ale diferitelor trepte de transformare ale schemei date la o treapta oarecare din schema, care devine treapta de referinta (de baza)
Curentii nu se calculeaza pe barele statiilor electrice si la bornele generatoarelor electrice
Consumul serviciilor proprii este cuprins intre 6-8% din puterea generata la borne la centralele care folosesc drept combustibil:
Gaze naturale
Solid (carbune)
Apa
Lichid
De regula, schemele electrice ale serviciilor proprii au:
Probleme speciale de securitate si supraveghere cu RAR
O cale de alimentare normala si o cale de alimentare de rezerva
Doua sisteme de bare colectoare sectionate
Un singur sistem de bare colectoare sectionat asociat cu rezervarea tehnologica a mecanismelor de servicii proprii
Alegerea puterii nominale a transformatoarelor care alimenteaza serviciile proprii se face astfel incat sa se asigure:
Un plafon al curentilor de scurtcircuit sub limitele cerute de echipamentul schemelor de servicii proprii
Autopornirea motoarelor principale in conditiile cele mai grele
Pornirea motorului care are cele mai usoare conditii la pornire, considerandu-se celelalte motoare in functiune
Randamentul si factorul de putere al motoarelor
Inegalitatea Un(aparat)=<Un(retea) se poate justifica:
Pentru altitudini mai mici de 1000m
Pentru altitudini mai mari de 1000m
In cazul in care treapta de tensiune necesara nu face parte din nomenclatorul fabricilor contructoare de aparate electrice
Pentru altitudini de 1000m
Consumul serviciilor proprii ale centralelor nuclearo-electrice se asigura prin:
Folosirea a doua tensiuni medii in alimentarea motoarelor de mare putere (6 si 10 kV)
Sisteme independente de oprire la avarie
Existenta unei statii de servicii proprii de 110 kV
Impartirea in patru clase de siguranta

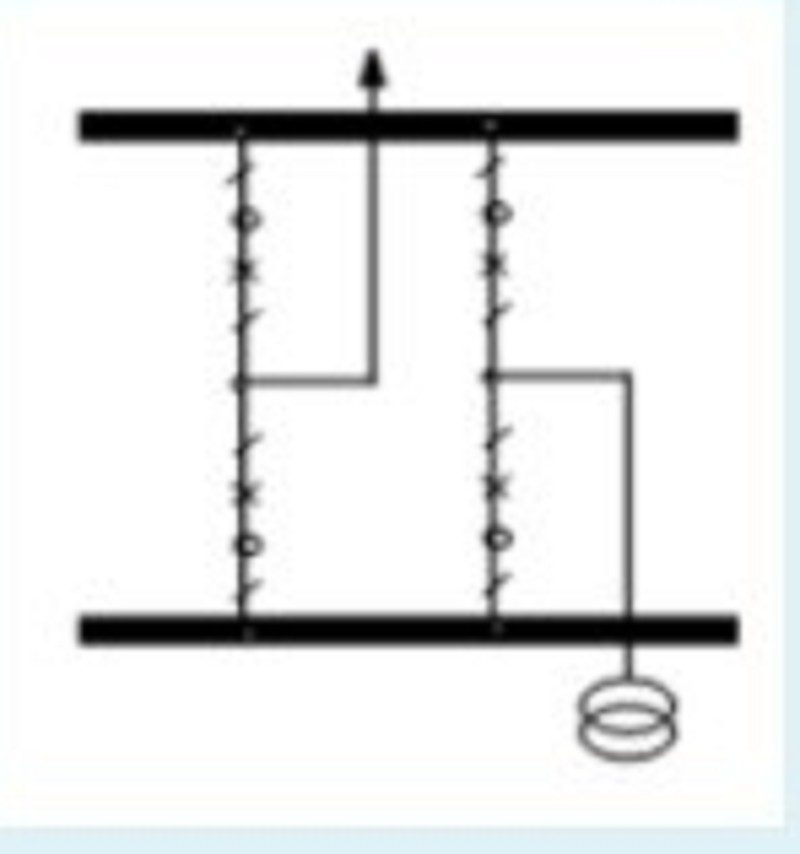

Pentru echiparea schemei de mai jos, sunt necesare:
8 separatoare, 8 intreruptoare, 8 transformatoare de masurare de curent
10 separatoare, 4 intreruptoare, 4 transformatoare de masurare de curent
12 separatoare, 4 intreruptoare, 4 transformatoare de masurare de curent
12 separatoare, 8 intreruptoare, 8 transformatoare de masurare de curent
Schemele de conexiuni cu 1,5 intreruptoare pe circuit:
Prezinta flexibilitate foarte mare in timpul exploatarii si disponibiltate marita
Functioneaza cu toate aparatele de comutatie inchise si ambele sisteme de bare colectoare in functiune
Cresc considerabil timpul de intrerupere in alimentare si puterea nelivrata
Cresc investitiile pentru echiparea statiilor si asigurarea protectiilor
Legatura dintre circuitele primare si circuitele secundare se realizeaza prin:
Circuite de automatizare
Transformatoare de masurare de curent
Transformatoare de masurare de tensiune
Circuite de protectie
Clasificarea serviciilor proprii de curent alternativ se face:
Dupa regimul de functionare in cadrul centralei
Dupa partea centralei deservita
Dupa importanta lor pentru functionarea centralei
Dupa amplasarea in raport cu incinta centralei
La conceperea schemelor de alimentare cu energie electrica a serviciilor proprii trebuie avute in vedere cateva principii:
Alimentarea serviciilor proprii sa fie afectata de avariile din centrala si din sistemul electroenergetic
Caile de alimentare normala si cele de alimentare de rezerva trebuie sa fie cat mai interdependente
Schema trebuie sa fie simpla, clara, usor de supravegheat si expolatat
Schema trebuie sa asigure fiecarui receptor siguranta ceruta de categoria in care aceasta este inclus
In cazul scurtcircuitelor apropiate de generator se calculeaza:
Valoarea efectiva initiata a componentei simetrice de curent alternativ
Valoarea efectiva a curentului de scurtcircuit care ramane dupa trecerea fenomenelor tranzitorii
Valoarea de varf a curentului de scurtcircuit
Doar componenta aperiodica a curentului de scurtcircuit, in momentul separarii contactelor la intreruptorul care elimina defectul

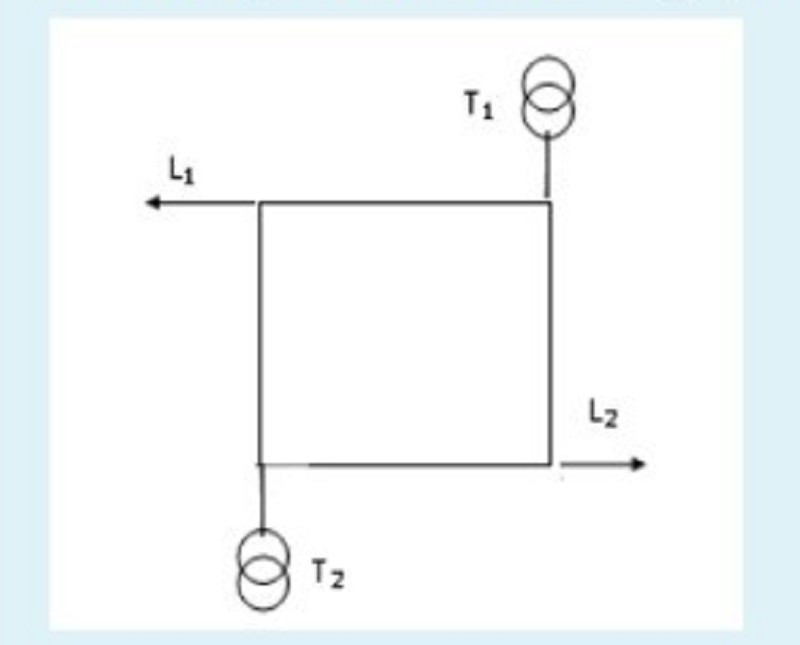

Avantajele schemelor poligonale se refera la faptul ca:
Unele intreruptoare au amperaj mai mare pentru ca trebuie sa asigure sarcina mai multor circuite electrice
Au volum mai mare de protectii
Nu este necesara prevederea unui sistem de ocolire caci deconectarea/declansarea oricarui intreruptor se face fara intreruperea sarcinii pe circuit
Toate intreruptoarele sunt folosite in comun de toate circuitele
Pentru o functionare sigura a mecanismelor serviciilor proprii este necesar ca motorul unui mecanism principal sa aiba capacitate de autopornire:
Daca a fost franat total la o scadere a tensiunii in retea
Dupa restabilirea tensiunii
Daca motorul s-a incalzit ca urmare a unui scurtcircuit trifazat
Daca a fost franat partial la o scadere a tensiunii in retea
In cazul sectionarii longitudinale a unui sistem de bare colectoare, intre sectii se prevede o cupla longitudinala, care poate fi echipata cu:
Doua separatoare de cupla si un intreruptor
Doua separatoare de cupla
Un separator de cupla si un intreruptor
Un separator de cupla si doua intreruptoare
Din punct de vedere tehnico-economic, grupurile de 330 MW trebuie racordate:
La statii cu tensiuni mai mari sau egale cu 220 kV
La statii cu tensiuni mai mari sau egale cu 20 kV
Doar la statii de 400 kV
La statii cu tensiuni mai mari sau egale cu 110 kV
Valoarea curentului de scurtcircuit nu este influentata de:
Puterea sursei ce alimenteaza defectul
Impedanta circuitului pana la locul de defect
Experienta operatorilor
Tensiunea la locul de defect
Transformatoarele de curent se racordeaza:
De regula, in aval de intreruptor (in raport cu sistemul de bare colectoare), pentru a se evita ca un defect in transformatorul de curent sa fie defect pe barele colectoare
Intre separatorul de linie si intreruptor, pentru scoaterea de sub tensiune a tuturor circuitelor racordate in acel nod electric
Doar pe circuitele de transformator, langa intreruptoarele de inalta tensiune
Doar pe circuitele de linie, pentru a permite detectarea curentului de scurtcircuit
Solutia cea mai folosita pentru limitarea curentilor de scurtcircuit este:
Marirea reactantei inductive a circuitului intre sursa si locul de defect
Marirea tensiunii nominale
Micsorarea tensiunii electromotoare a generatorului
Micsorarea tensiunii nominale
In statiile de 110 kV, montarea cutitelor de legare la pamant nu este obligatorie:
Numai pentru intreruptoarele in constructie debrosabila
Pe toate circuitele de linie
Pe bara de ocolire
Pe fiecare sistem de bare colectoare

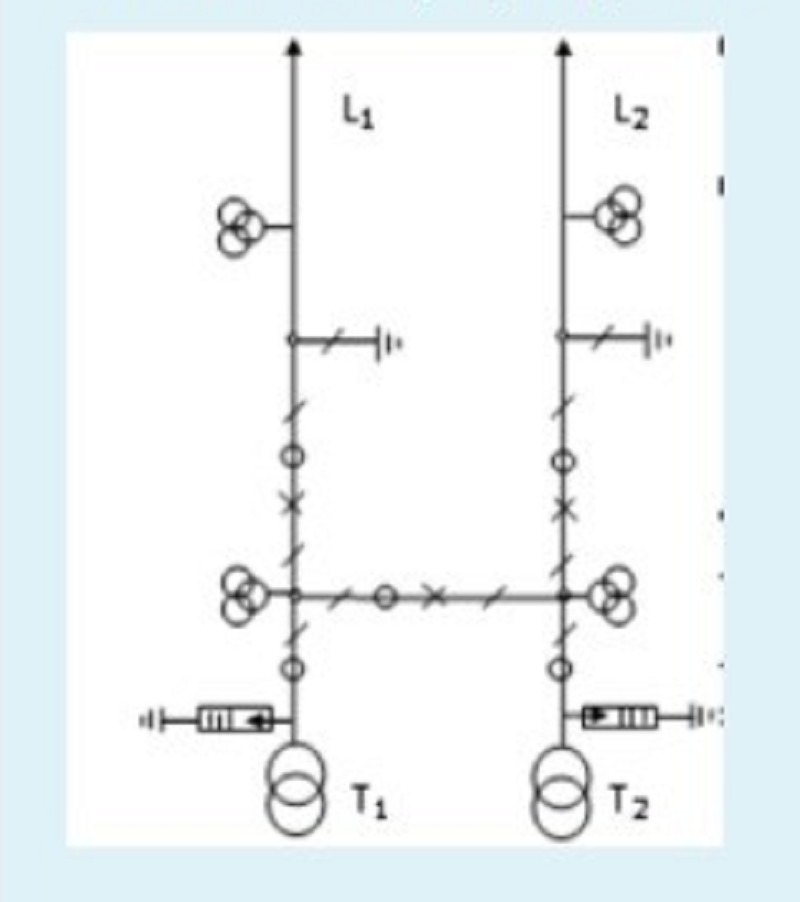

Pentru echiparea schemei electrice de mai jos, sunt necesare:
10 sep, 4 int, 4 transf de mas de cur
12 sep, 4 int, 4 transf de mas de cur
10 sep, 3 int, 3 transf de mas de cur
12 sep, 3 int, 3 transf de mas de cur
In cazul centralelor cu doua sau mai multe statii de evacuare, generatorul poate fi racordat:
La tertiarul (auto)transformatoarelor de legatura dintre statii
La statia cu tensiunea cea mai mica
La statia cu tensiunea cea mai mare
La o retea aflata in apropierea centralei
Atat din punct de vedere economic cat si din punct de vedere fiabilistic, daca statia de servicii proprii de bloc are un plafon acceptabil al curentilor de scurtcircuit, solutia cea mai buna este:
Sectionare asociata cu folosirea a doua transformatoare
Sectionare simpla folosind un singur transformator si doua celule de medie tensiune
Sectionare asociata cu folosirea unui transformator cu infasurarea secundara divizata
Sectionare asociata cu folosirea a doua tranasformatoare cu infasurarea secundara divizata
Solutia de alimentare normala a serviciilor proprii de curent alternativ cu generator de casa:
Este o sursa pentru alimentarea serviciilor proprii independenta de evenimentele de la bornele generatorului principal si din sistemul electroenergetic
Consta in alimentarea serviciilor proprii de la bornele generatorului principal
Este aplicata pe scara larga la majoritatea centralelor electrice
Consta in antrenarea generatorului de casa de catre turbina grupului principal
Conditiile tehnice de calitate pe care trebuie sa le indeplineasca metodele de limitare a curentilor de scurtcircuit:
Sa limiteze sensibil curentul de soc
Sa nu afecteze siguranta si stabilitatea sistemului
Sa prezinte pierderi cat mai mici de putere si tensiune in regim de scurtcircuit
Sa contribuie la amortizarea lenta a proceselor tranzitorii
La statiile de distributie de tip racord adanc:
Transformatorul este amplasat aproximativ in centrul de sarcina al consumatorului
Alimentarea se face de la barele statiilor de medie tensiune
Sunt prevazute intreruptoare doar pe partea de alimentare a liniei electrice si pe partea de tensiune inferioara a transformatorului
Alimentarea se face, din liniile electrice de distributie direct, fara bare colectoare pe partea de inalta tensiune si fara alte legaturi intre caile de alimentare
Calitatea alimentarii cu energie electrica este in mod direct determinata de:
Compatibilitatea instalatiei cu mediul inconjurator
Eficienta economica
Siguranta in functionare a instalatiei
Calitatea produsului furnizat consumatorilor
Separatorul fata de transformator (St) este prevazut in scheme echipate cu:
Transformator cu infasurare secundara divizata
Autotransformator cu tertiar nefolosit
Transformator cu 2 infasurari
Transformator cu 3 infasurari
Care dintre schemele de principiu de racordare a unui generator de 6 MW considerati ca este corecta?
D
C
B
A
In cazul centralelor electrice, intreruptorul de generator:
Nu elimina necesitatea prevederii unui transformator suplimentar de IT sau MT pentru alimentarea serviciilor proprii la oprirea blocului
Evita producerea unor tensiuni tranzitorii, ca urmare a transferului automat al surselor de alimentare normala si de rezerva a serviciilor proprii
Elimina necesitatea prevederii unui transformator suplimentar de IT sau MT pentru alimentarea serviciilor proprii la pornirea blocului
Nu izoleaza generatorul fata de retea
Schema electrica de conexiuni a unei centrale electrice nu depinde de:
Tipul centralei electrice (CTE, CET, CNE, CHE, etc)
Numarul, puterea nominala si tipul generatoarelor
Reglarea schimburilor comerciale cu tarile vecine
Consumatorii de servicii proprii ai centralelor
Pentru alimentarea serviciilor proprii ale consumatorilor vitali in conditii de avarie:
Se asigura alimentarea de la bornele generatorului principal
Se asigura o cale de alimentare de rezerva, in curent alternativ, din reteaua sistemului electroenergetic in care este evacuata energia produsa de centrala
Se asigura un grup Diesel cu demaraj rapid
Se asigura o baterie de acumulatoare
Scurtcircuitul reprezinta:
Regimul in care impedanta circuitului se micsoreaza si determina marirea curentilor, comparativ cu valorile din regimul normal
Legatura galvanica voita printr-o impedanta relativ redusa, intre doua sau mai multe puncte ale unui circuit care, in regim normal au tensiuni diferite
Legatura galvanica accidentala printr-o imepdanta de valoare relativ redusa, intre doua sau mai multe puncte ale unui circuit care, in regim normal, au tensiuni diferite
Regimul in care impedanta circuitului se micsoreaza si determina o crestere a tensiunii in sistem, mai insemnata in apropierea locului de scurtcircuit
La aparitia unui scurtcircuit apropiat de bornele generatorului:
Marirea reactantei statorului duce la demagnetizarea generatorului
Componenta periodica a curentului de scurtcircuit este constanta in timp
Tensiunea sursei se mentine constanta
Evolutia curentului de scurtcircuit este diferita, in functie de prezenta sau absenta reglajului automat de tensiune la generator
Cupla transversala nu este utilizata pentru:
Redistribuirea circuitelor cu intreruperi in functionarea acestora
Legarea in paralel a 2 sisteme de bare colectoare, ambele aflate sub tensiune
Punerea sub tensiune a unui sistem de bare colectoare cu scopul de a verifica starea izolatiei acestuia
Ocolirea intreruptorului unui circuit, cu doua scurte intreruperi in functionarea circuitului respectiv
Alimentarea cu energie electrica a receptoarelor de servicii proprii cu puteri unitare de peste 160 kW, se face la:
Inalta tensiune
Joasa tensiune
Medie tensiune
Medie sau joasa tensiune
Solutia cea mai utilizata pentru alimentarea normala a serviciilor proprii de bloc pentru centrale cu blocuri generator-transformator este:
Prin transformator
Printr-o bobina limitatoare
Printr-un cablu
Direct de la bornele generatorului
Dezavantajele schemelor poligonale se refera la faptul ca:
Unele intreruptoare au amperaj mai mare pentru ca trebuie sa asigure sarcina mai multor circuite electrice
Au volum mai mare de protectii
Toate intreruptoarele sunt folosite in comun de toate circuitele
Nu este necesara prevederea unui sistem de ocolire caci deconectarea/declansarea oricarui intreruptor se face fara intreruperea sarcinii pe circuit
Curentul maxim de durata este egal cu:
Curentul de stabilitate termica pentru linia de interconexiune
Curentul celui mai mic circuit racordat la bare pentru circuitele de cupla
Curentul nominal al generatorului in cazul circuitului de generator sau bloc generator-transformator
Curentul maxim al tuturor consumatorilor alimentati cu luarea in considerare a perspectivei lor de dezvoltare pentru linia de alimentare
Toate solutiile posibile din punct de vedere tehnic pentru limitarea curentilor de scurcircuit:
Implica scheme electrice cu bobine inseriate pe circuitele de transformator
Presupun cheltuieli de exploatare suplimentare
Presupun cheltuilei de investitii suplimentare
Implica scheme electrice cu mai multe sectii de bare
Limitarea valorii curentilor de scurtcircuit in instalatiile de MT se poate face prin:
Cresterea rezistentei echivalente intre sursa si defect
Scaderea tensiunii electromotoare la bornele generatorului
Cresterea tensiunii electromotoare la bornele generatorului
Cresterea reactantei echivalente intre sursa si defect
Valoarea curentului de scurtcircuit este influentata de:
Experienta operatorului
Impedanta circuitului pana la locul de defect
Tensiunea la locul de defect
Puterea sursei ce alimenteaza defectul
Cauzele principale ale aparitiei curentilor de scurtcircuit sunt:
Ruperea unor fire
Contacte accidentale stabilite de animale
Erori umane si manevre gresite
Conturarea cu strapungerea izolatiei
Loam restanta la akeasta materye draci colegi?
Yes
Sigurr
Probabil
No ca am invatat
{"name":"PECS SESI", "url":"https://www.quiz-maker.com/QPREVIEW","txt":"Test your knowledge on electrical stations, their components, and functionalities with this comprehensive quiz! Whether you're a student, a teacher, or a professional looking to validate your expertise, this quiz will help you reinforce your understanding of essential concepts. Engaging questions about electrical systems Assess your skills in electricity and engineering Receive immediate feedback on your performance","img":"https:/images/course8.png"}
Powered by: Quiz Maker
