Grile 2.2 Modul 3 Electromec Constantinescu FMC&FMM

21) La functionarea in paralel a generatoarelor pentru mentinerea distributiei echilibrate a sarcinii reactive,sisteme de reglare automata actioneaza asupra:

a ) excitatiei generatorului sincron;

b ) turatiei motorului primar de antrenare;

c ) consumatorilor de energie reactiva;

d ) consumului de combustibil al motorului primar;

22) La functionarea in paralel a generatoarelor pentru mentinerea distributiei echilibrate a sarcinii active, sistemele de reglare automata actioneaza asupra:

a ) turatiei motorului primar de antrenare;

b ) excitatiei generatorului sincron;

c ) consumului de energie electrica;

d ) stabilitatii tensiunii generatoarelor;

23) La cuplarea in paralel a generatoarelor tensiunea de batai apare atunci cand;

a ) valorile efective ale tensiunilor nu coincid;

b ) succesiunea fazeloe nu este aceeasi;

c ) frecventele nu sunt egale;

d ) scade tensiunea generatoarelor;

24) Metodele de sincronizare folosite in centralele electrice navale sunt:

a ) sincronizarea precisa si autosincronizarea;

b ) sincronizarea precisa si sincronizarea bruta;

c ) sincronizarea automata si semiautomata;

d ) sincronizarea manuala;

25) Operatia de sincronizare cuprinde doua etape:

a )operatia preliminara cuplarii, denumita si operatia de reglare, si operatia de cuplare in paralel;

b ) pornirea motorului primar si aducerea tensiunii la valoarea nominala, generatorul sincron functionand in gol;

c ) pornirea motorului primar si aducerea frecventei tensiunii generatorului sincron la valoarea nominala;

d ) pornirea motorului Diesel si acordarea parametrilor regulatorului automat;

26) Aparatul de punere in paralel are urmatorul rol:

a ) sa masoare abaterea frecventei generatorului sincron, care functioneaza in gol, fata de frecventa tensiunii de la barele TPD;

b ) elaboreaza in mod automat comanda catre intreruptorul automat astfel incat inchiderea contactelor acestuia sa se faca in momentul optim cand solicitarile electrice si mecanice ale grupului electrogen sunt minime;

c ) sa masoare abaterea tensiunii generatorului sincron, care functioneaza in gol, fata de tensiunea de la barele TPD;

d ) sa masoare defazajul dintre tensiunea generatorului, care functioneaza in gol, si tensiunea de la barele TPD.

27) Regulatorul de sincronizare serveste pentru:

a ) pornirea motorului primar de antrenare a GS;

b ) aducerea GS, care urmeaza a fi conectat la barele TPD, la conditiile de sincronism;

c ) acordarea parametrilor regulatorului automat de turatie;

d ) asigurarea protectiilor electrice la cuplarea GS la barele TPD;

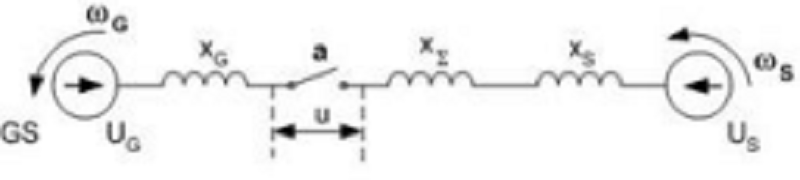

28) Operatiei de cuplare a GS excitat la barele TPD i se poate asocia urmatoarea schema electrica de principiu: Inainte de inchiderea intrerupatorului automat a tensiunea intre contactele principale ale acestuia va fi:

a)u= u_G - u_S , u_G= U_G ˣ e^(j(ῳ_(St+ ⱷ) ) ), u_S = U_S ˟ e^(jῳ_St )

b)u= u_G + u_S , u_G= U_G ˣ e^(j(ῳ_(St+ ⱷ) ) ), u_S = U_S ˟ e^(jῳ_St )

c)u= u_G /u_S , u_G= U_G ˣ e^(j(ῳ_(St+ ⱷ) ) ), u_S = U_S ˟ e^(jῳ_St )

d)u= u_G * u_S , u_G= U_G ˣ e^(j(ῳ_(St+ ⱷ) ) ), u_S = U_S ˟ e^(jῳ_St )

29) Conditiile ideale de cuplare in paralel a GS la barele TPD rezulta din relatia:

a) uG(t) > uS (t)

b) uG(t) = uS (t)

c) uG(t) < uS (t)

d) uG(t) = 0,707* uS (t)

30) Conditiile ideale de cuplare in paralel a GS la barele TPD sunt:

a) UG>US , fG>fS ,inexistenta unui defazaj intre cele doua tensiuni, succesiunea fazelor identica;

b) UG=US , fG>fS ,inexistenta unui defazaj intre cele doua tensiuni, succesiunea fazelor identica;

c) UG=US , fG=fS ,inexistenta unui defazaj intre cele doua tensiuni, succesiunea fazelor identica;

d) UG=US , fG=fS ,defazajul dintre cele doua tensiuni mai mic decat π/4 radiani, succesiunea fazelor identica;
